Номер по Госреестру СИ: 91408-24
91408-24 Микрометры рычажные
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры рычажные (далее по тексту - микрометры) предназначены для измерений наружных размеров деталей.

Внешний вид.
Микрометры рычажные
Рисунок № 1

Внешний вид.
Микрометры рычажные
Рисунок № 2

Внешний вид.
Микрометры рычажные
Рисунок № 3

Внешний вид.
Микрометры рычажные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта микрометров рычажных.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Микрометры рычажные».
ПравообладательDasqua Technology Ltd, КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru
E-mail: info@mcsevr.ru
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометрическая головка микрометра состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Измерительные поверхности микрометрического винта и подвижной измерительной пятки микрометров плоские.
Микрометры выпускаются следующих моделей:
-
- 4146 - с отсчетным устройством, встроенным в скобу;
-
- 4403 - оснащенные съемным отсчетным устройством.

Товарный знак наносится на паспорт микрометров типографским методом, на скобу, отсчетное устройство или теплоизоляционную накладку краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер микрометров (кроме микрометров модели 4403) в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку краской, травлением или лазерной маркировкой в местах, указанных на рисунке 1.
Заводской номер микрометров модели 4403, включающий в себя заводской номер скобы и заводской номер отсчетного устройства, в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу или теплоизоляционную накладку и на съемное отсчетное устройство краской, травлением или лазерной маркировкой, указанных на рисунке 2.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров указан на рисунках 1 - 3. Цвет скобы, а также цвет и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики микрометров и могут быть изменены изготовителем.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

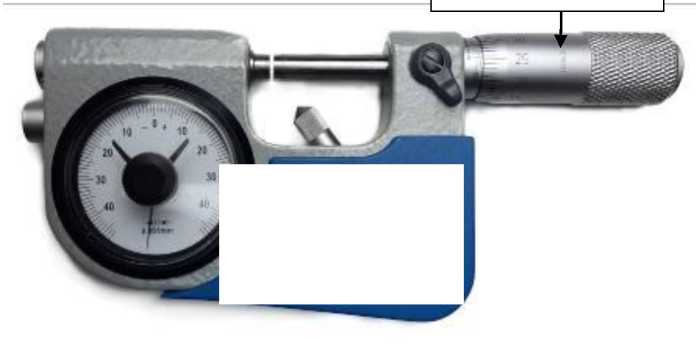

Рисунок 1 - Общий вид микрометров модели 4146
Место нанесения заводского номера

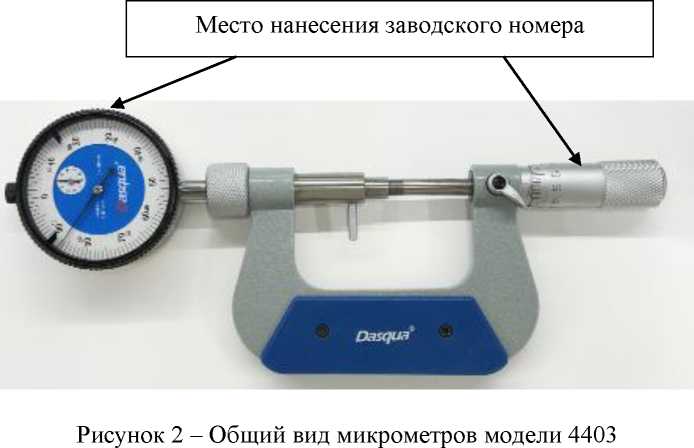

Рисунок 2 - Общий вид микрометров модели 4403

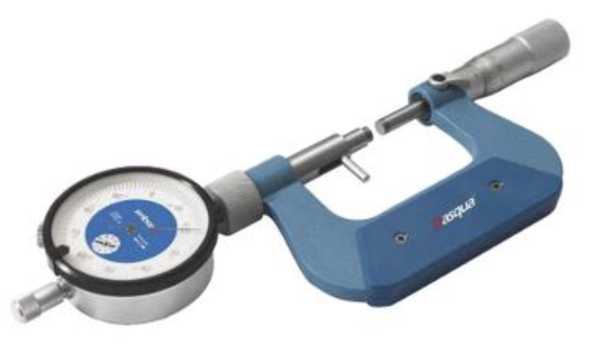

Рисунок 3 - Общий вид микрометров модели 4403
|
Таблица 1 |
- Метрологические характеристики микрометров | ||||
|
Модель |
Диапазон измерений микрометра, мм |
Цена деления микрометрической головки, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений микрометра с учетом погрешности измерений отсчетного устройства в любом рабочем положении, мкм | |
|
Цена деления, мм |
Диапазон измерений, мм | ||||
|
4146 |
От 0 до 25 |
0,002 |
0,001 |
От +0,04 до - 0,04 |
±5 |
|
От 25 до 50 |
0,002 |
0,001 |
От +0,04 до - 0,04 |
±5 | |
|
От 50 до 75 |
0,002 |
0,001 |
От +0,04 до - 0,04 |
±6 | |
|
От 75 до 100 |
0,002 |
0,001 |
От +0,04 до - 0,04 |
±6 | |
|
4403 |
От 0 до 25 |
0,01 |
0,01 |
От 0 до 10 |
±4 |
|
От 25 до 50 |
0,01 |
0,01 |
От 0 до 10 |
±4 | |
|
От 50 до 75 |
0,01 |
0,01 |
От 0 до 10 |
±5 | |
|
От 75 до 100 |
0,01 |
0,01 |
От 0 до 10 |
±5 | |
|
От 100 до 125 |
0,01 |
0,01 |
От 0 до 10 |
±6 | |
|
От 125 до 150 |
0,01 |
0,01 |
От 0 до 10 |
±6 | |
|
От 150 до 175 |
0,01 |
0,01 |
От 0 до 10 |
±7 | |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров модели 4146
|
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
|
±0,03 мм включ. от нулевого штриха |
св. ±0,03 мм от нулевого штриха | |
|
От 0 до 25 |
±1 |
±2 |
|
От 25 до 50 |
±1 |
±2 |
|
От 50 до 75 |
±1 |
±2 |
|
От 75 до 100 |
±1 |
±2 |
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений отсчетного устройства для микрометров модели 4403
|
Диапазон измерений микрометра, мм |
Пределы допускаемой абсолютной погрешности отсчетного устройства, мкм | |
|
±0,1 мм включ. от нулевого штриха |
св. ±0,1 мм от нулевого штриха | |
|
От 0 до 25 |
±5 |
±10 |
|
От 25 до 50 |
±5 |
±10 |
|
От 50 до 75 |
±5 |
±10 |
|
От 75 до 100 |
±5 |
±10 |
|
От 100 до 125 |
±5 |
±10 |
|
От 125 до 150 |
±5 |
±10 |
|
От 150 до 175 |
±5 |
±10 |
Таблица 4 - Допуски параллельности и плоскостности, измерительное усилие микрометров
|
Модель |
Диапазон измерений, мм |
Допуск параллельности плоских измерительных поверхностей микрометра, мкм |
Допуск плоскостности плоских измерительных поверхностей микрометра, мкм |
Измерительное усилие, Н |
|
4146 |
От 0 до 25 |
1,5 |
0,9 |
От 3 до 10 |
|
От 25 до 50 |
1,5 |
0,9 |
От 3 до 10 | |
|
От 50 до 75 |
1,5 |
0,9 |
От 4 до 12 | |
|
От 75 до 100 |
1,5 |
0,9 |
От 4 до 15 | |
|
4403 |
От 0 до 25 |
1,8 |
0,9 |
От 2 до 8 |
|
От 25 до 50 |
2,1 |
0,9 |
От 2 до 8 | |
|
От 50 до 75 |
2,4 |
0,9 |
От 2 до 8 | |
|
От 75 до 100 |
2,7 |
0,9 |
От 2 до 8 | |
|
От 100 до 125 |
3,0 |
0,9 |
От 2 до 8 | |
|
От 125 до 150 |
3,0 |
0,9 |
От 2 до 8 | |
|
От 150 до 175 |
3,0 |
0,9 |
От 2 до 8 |
Таблица 5 - Метрологические характеристики установочных мер
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм, не более |
|
25, 50, 75 |
±1,5 |
0,6 |
|
100, 125, 150 |
±2,0 |
1,2 |
|
Таблица 6 - Габаритные разме |
ры и масса | ||
|
Модель |
Диапазон измерений микрометров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
4146 |
От 0 до 25 |
150x85x24 |
0,58 |
|
От 25 до 50 |
175x100x24 |
0,76 | |
|
От 50 до 75 |
200x115x24 |
0,93 | |
|
От 75 до 100 |
223x128x24 |
1,18 | |
|
4403 |
От 0 до 25 |
155x65x22 |
0,55 |
|
От 25 до 50 |
181x73x22 |
0,71 | |
|
От 50 до 75 |
206x80x22 |
0,89 | |
|
От 75 до 100 |
226x100x22 |
1,12 | |
|
От 100 до 125 |
240x115x22 |
1,29 | |
|
От 125 до 150 |
255x128x22 |
1,35 | |
|
От 150 до 175 |
267x135x22 |
1,56 | |
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
