Сведения о средстве измерений: 92862-24 Нутромеры микрометрические трехточечные

Номер по Госреестру СИ: 92862-24
92862-24 Нутромеры микрометрические трехточечные
(Обозначение отсутствует)

Назначение средства измерений:
Нутромеры микрометрические трехточечные (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.

сертификация программного обеспечения
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 1
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 2
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Нутромеры микрометрические трехточечные

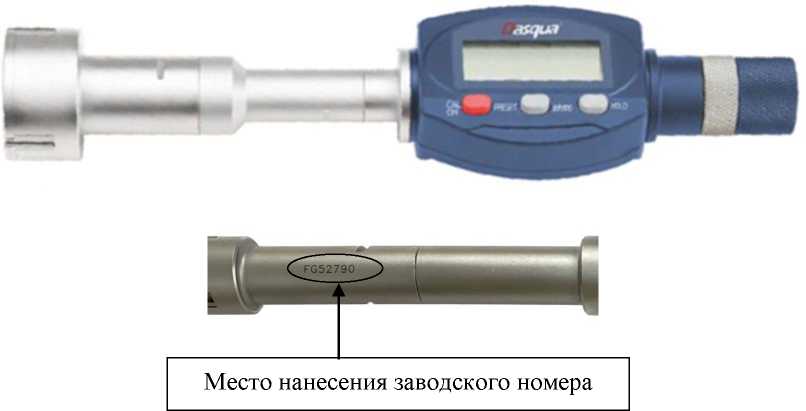

Рисунок № 3
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 4
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Нутромеры микрометрические трехточечные

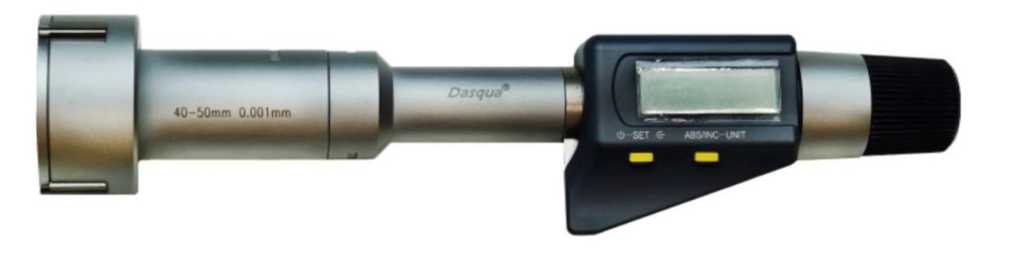

Рисунок № 5
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 6
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Нутромеры микрометрические трехточечные

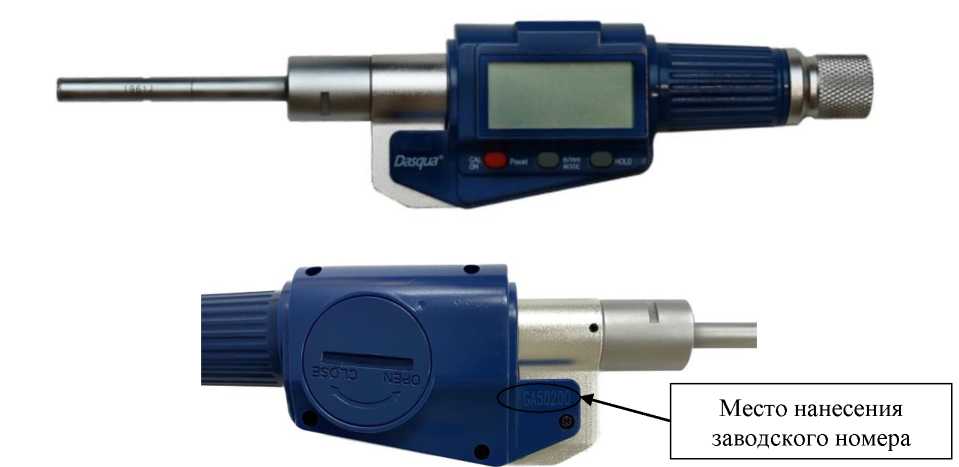

Рисунок № 7
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 8
Внешний вид.
Нутромеры микрометрические трехточечные

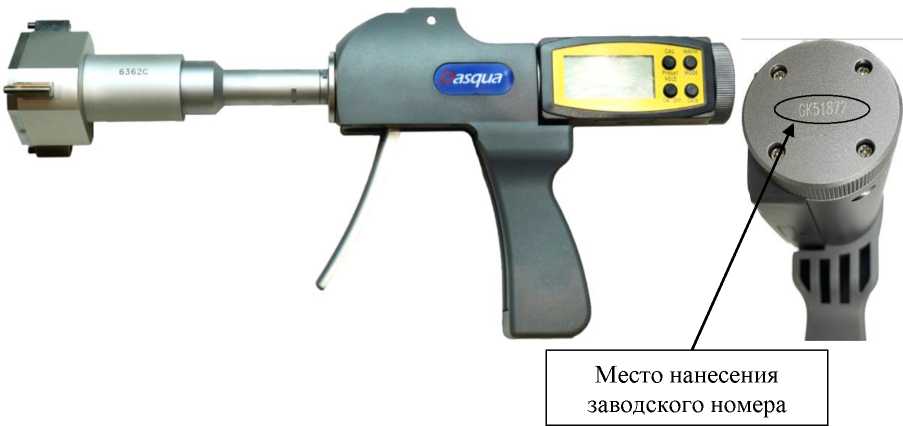

Рисунок № 8
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 9
Внешний вид.
Нутромеры микрометрические трехточечные

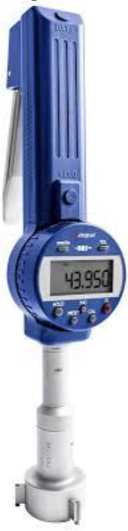

Рисунок № 9
Внешний вид. Нутромеры микрометрические трехточечные, http://oei-analitika.ru рисунок № 10
Внешний вид.
Нутромеры микрометрические трехточечные
Рисунок № 10

Общие сведения

Дата публикации - 06.09.2024
Срок свидетельства - 12.08.2029
Номер записи - 194663
ID в реестре СИ - 1418142
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Модель 4711, модель 4700, модель 4511, модели 4711, мод. 4711, 4711 (25-30 мм), ц.д. 0,001 мм, 4711, 4700, 4511, 4411,

Производитель

Изготовитель - Dasqua Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 113
Выдано извещений - 0
Кол-во периодических поверок - 41
Кол-во средств измерений - 62
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1846 от 2024.08.12 ПРИКАЗ_Об утверждении типов средств измерений (9)

Наличие аналогов СИ: Нутромеры микрометрические трехточечные (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dasqua Technology Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90185-23
17.10.2028
Индикаторы рычажно-зубчатые, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
90289-23
25.10.2028
Скобы рычажные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
91408-24
26.02.2029
Микрометры рычажные , Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
91861-24
12.04.2029
Штангенрейсмасы, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92712-24
25.07.2029
Микрометры гладкие, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92862-24
12.08.2029
Нутромеры микрометрические трехточечные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
92862-24
12.08.2029
Нутромеры микрометрические трехточечные, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
95529-25
21.05.2030
Штангенглубиномеры, Обозначение отсутствует
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96132-25
13.08.2030
Нутромеры индикаторные,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96544-25
01.10.2030
Нутромеры микрометрические,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
96817-25
05.11.2030
Проволочки и ролики,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год
97202-25
17.12.2030
Машины видеоизмерительные, FlashTester
Dasqua Technology Ltd (КИТАЙ )
ОТ
1 год
97686-26
12.02.2031
Угломеры,
Dasqua Technology Ltd (КИТАЙ )
ОТ
МП
1 год

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Кто поверяет Нутромеры микрометрические трехточечные (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "Волгоградский ЦСМ"
(RA.RU.311474)
РСТ
  • модель 4411
  • 3 3 0 3 0 3 0 3
    ООО "АЗ-И"
    (RA.RU.312199)
  • 4711
  • 4511
  • 4700
  • 4711 (25-30 мм), ц.д. 0,001 мм
  • 7 7 0 0 7 7 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • модель 4700
  • модель 4511
  • 6 3 3 3 0 6 3 3
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • 4411
  • мод. 4711
  • 6 1 6 0 0 6 6 0
    ООО РМЦ "КАЛИБРОН"
    (РОСС RU.0001.310096)
  • 4711
  • 4511
  • 4411
  • 34 4 34 0 0 34 34 0
    АО "ИЗКТ"
    (RA.RU.313637)
  • Нутромер серии 4411
  • 3 3 3 0 0 3 3 0
    ООО "МЦ СЕВР ГРУПП"
    (RA.RU.314078)
  • модели 4711
  • модели 4411
  • 18 18 0 0 18 18 0
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • 4411
  • 4711
  • 14 1 13 0 14 1 13
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • 4511
  • 4 0 4 0 0 0 0
    ФБУ "НОВОСИБИРСКИЙ ЦСМ"
    (RA.RU.311258)
    РСТ
  • Модель 4711
  • 4711
  • 4411
  • 18 8 0 18 0 14 0 14

    Стоимость поверки Нутромеры микрометрические трехточечные (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Порядок работы» паспорта нутромеров.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;

    Стандарт предприятия Dasqua Technology Ltd «Нутромеры микрометрические трехточечные».

    Правообладатель

    Dasqua Technology Ltd, КНР

    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Изготовитель

    Dasqua Technology Ltd, КНР
    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Испытательный центр

    Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)
    Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
    д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
    Тел.: +7 (495) 822-18-08
    Web-сайт: www.mcsevr.ru
    E-mail: info@mcsevr.ru

    Правообладатель

    Dasqua Technology Ltd, КНР
    Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China

    Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и устройству.

    барабана или по цифровому отсчетному

    имеет три подвижных измерительных градусов друг к другу. Для обеспечения

    Измерительная головка нутромеров наконечника, расположенных под углом 120 постоянства измерительного усилия нутромеры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.

    Нутромеры изготавливаются следующих моделей:

    • - 4411 - с отсчетом по шкалам стебля и барабана;

    • - 4511, 4600, 4700, 4711 - с отсчетом по цифровому отсчетному устройству.

    Нутромеры модели 4411 состоят из микрометрического винта, трещотки и измерительной головки. Отсчёт показаний осуществляется по шкалам стебля и барабана.

    Нутромеры моделей 4511, 4700, 4711 состоят из микрометрического винта, измерительной головки, трещотки и встроенного цифрового блока с жидкокристаллическим дисплеем и кнопками управления.

    Нутромеры модели 4600 состоят из микрометрического винта, измерительной головки, встроенного цифрового блока с жидкокристаллическим дисплеем и кнопками управления. Нутромер имеет форму «пистолета» для удобного использования.

    Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр.

    Настройка нутромеров осуществляется с помощью колец установочных, входящих в комплект поставки.

    Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

    Нутромеры поставляются поштучно или наборами.

    Dasaua

    Товарный знак         •      наносится на паспорт нутромеров типографским

    методом и на микрометрическую головку, цифровое отсчетное устройство или измерительный стержень нутромеров лазерной маркировкой или краской.

    Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на микрометрическую головку, измерительный стержень или цифровое отсчетное устройство лазерной маркировкой или краской в местах, указанных на рисунках 1-8.

    Цвета корпуса отсчетного устройства и кнопок управления не влияют на метрологические характеристики нутромеров и могут быть изменены изготовителем.

    Возможность нанесения знака поверки на средство измерений отсутствует.

    Общий вид нутромеров указан на рисунках 1-8.

    Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

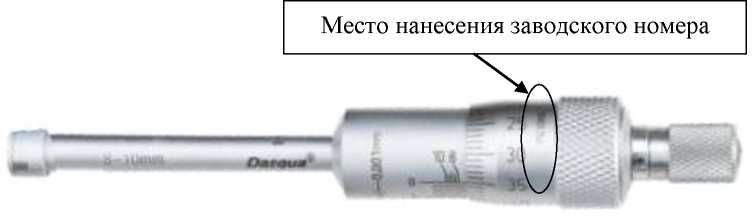

    Рисунок 1 - Общий вид нутромеров модели 4411 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

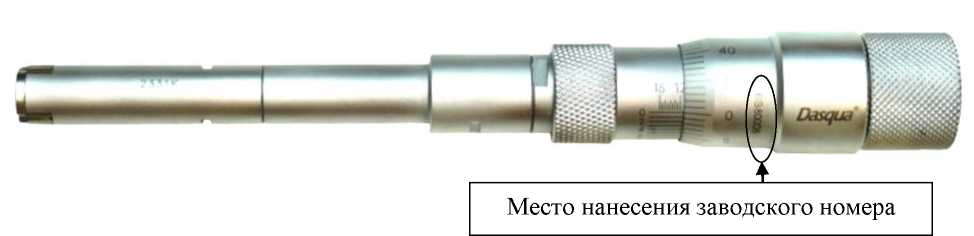

    Рисунок 2 - Общий вид нутромеров модели 4411 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 3 - Общий вид нутромеров модели 4711 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения

    заводского номера

    А

    ©

    ж ON/OFF

    ABSnNC

    ©

    SET

    UNIT        j

    ii

    ©

    fnnnn и HJ.LILiij Н

    Рисунок 4 - Общий вид нутромеров модели 4711 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Рисунок 5 - Общий вид нутромеров модели 4511 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 6 - Общий вид нутромеров модели 4511 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 7 - Общий вид нутромеров модели 4600 с указанием места нанесения заводского номера

    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Нутромеры микрометрические трехточечные (Обозначение отсутствует), http://oei-analitika.ru

    Место нанесения

    заводского номера

    Рисунок 8 - Общий вид нутромеров модели 4700 с указанием места нанесения заводского номера


    Таблица 5 -

    Наименование

    Обозначение

    Комплектность

    Нутромер микрометрический трехточечный

    -

    1 шт. или

    1 набор

    Элемент питания (кроме нутромеров модели 4411)

    -

    1 шт.

    Ключ (для нутромеров модели 4411)

    -

    1 шт.

    Кольцо установочное

    -

    1 шт.

    Удлинители для увеличения глубины измерений (по дополнительному заказу)

    -

    1 шт.

    Футляр

    -

    1 шт.

    Паспорт

    -

    1 экз.


    Таблица 1 - Метрологические характеристики нутромеров

    Модель

    Диапазон измерений, мм

    Значение отсчета по шкалам стебля и барабана (шаг дискретности цифрового отсчетного устройства), мм

    Пределы допускаемой абсолютной погрешности, мм

    4411,

    От 6 до 8

    0,001

    ±0,004

    4511,

    От 8 до 10

    0,001

    ±0,004

    4600,

    От 10 до 12

    0,001

    ±0,004

    4700,

    От 12 до 16

    0,001

    ±0,004

    4711

    От 16 до 20

    0,001

    ±0,004

    От 20 до 25

    0,001

    ±0,004

    От 25 до 30

    0,001

    ±0,004

    От 30 до 40

    0,001

    ±0,004

    От 40 до 50

    0,001

    ±0,005

    От 50 до 63

    0,001

    ±0,005

    От 62 до 75

    0,001

    ±0,005

    От 75 до 88

    0,001

    ±0,005

    От 87 до 100

    0,001

    ±0,005

    Таблица 2 - Технические характеристики нутромеров

    Модель

    Диапазон измерений, мм

    Габаритные размеры, мм, не более (Длина х Ширина х Высота)

    Масса, кг, не более

    4411

    От 6 до 8

    255х160х50

    0,6

    От 8 до 10

    255х160х50

    0,6

    От 10 до 12

    255х160х50

    0,6

    От 12 до 16

    255х160х50

    0,9

    От 16 до 20

    255х160х50

    0,9

    От 20 до 25

    255х170х50

    1,3

    От 25 до 30

    310х170х50

    1,3

    От 30 до 40

    310х170х50

    2,2

    От 40 до 50

    310х170х50

    2,3

    От 50 до 63

    330х295х100

    3,5

    От 62 до 75

    330х295х100

    3,5

    От 75 до 88

    330х295х100

    4,3

    От 87 до 100

    330х295х160

    4,3

    4511

    От 6 до 8

    255х160х50

    0,6

    От 8 до 10

    255х160х50

    0,6

    От 10 до 12

    255х160х50

    0,6

    От 12 до 16

    255х160х50

    0,9

    От 16 до 20

    255х160х50

    0,9

    От 20 до 25

    255х170х50

    1,3

    От 25 до 30

    310х170х50

    1,3

    От 30 до 40

    310х170х50

    2,2

    От 40 до 50

    310х170х50

    2,3

    От 50 до 63

    330х295х100

    3,5

    От 62 до 75

    330х295х100

    3,5

    От 75 до 88

    330х295х100

    4,3

    Модель

    Диапазон измерений, мм

    Габаритные размеры, мм, не более (Длина х Ширина х Высота)

    Масса, кг, не более

    От 87 до 100

    330x295x160

    4,3

    Продолжение таблицы 2

    Модель

    Диапазон измерений, мм

    Габаритные размеры, мм, не более (Длина х Ширина х Высота)

    Масса, кг, не более

    4600

    От 6 до 8

    240х40х143

    2,4

    От 8 до 10

    240х40х143

    2,6

    От 10 до 12

    240х40х143

    2,8

    От 12 до 16

    265х40х143

    3,0

    От 16 до 20

    265х40х143

    3,2

    От 20 до 25

    275х40х143

    3,4

    От 25 до 30

    275х40х143

    3,6

    От 30 до 40

    290х40х143

    3,8

    От 40 до 50

    290х40х143

    4,0

    От 50 до 63

    312х40х143

    4,3

    От 62 до 75

    312 х40х143

    4,6

    От 75 до 88

    312х40х143

    4,9

    От 87 до 100

    312х40х143

    5,2

    4700

    От 6 до 8

    280х62х77

    0,6

    От 8 до 10

    280х62х77

    0,6

    От 10 до 12

    280х62х77

    0,6

    От 12 до 16

    285х62х77

    0,9

    От 16 до 20

    285х62х77

    0,9

    От 20 до 25

    295х62х77

    1,3

    От 25 до 30

    295х62х77

    1,3

    От 30 до 40

    300х62х77

    2,2

    От 40 до 50

    300х62х77

    2,3

    От 50 до 63

    332х62х77

    3,5

    От 62 до 75

    332х62х77

    3,5

    От 75 до 88

    332х62х77

    4,3

    От 87 до 100

    332х62х77

    4,3

    4711

    От 6 до 8

    255х160х50

    0,6

    От 8 до 10

    255х160х50

    0,6

    От 10 до 12

    255х160х50

    0,6

    От 12 до 16

    255х160х50

    0,9

    От 16 до 20

    255х160х50

    0,9

    От 20 до 25

    255х170х50

    1,3

    От 25 до 30

    310х170х50

    1,3

    От 30 до 40

    310х170х50

    2,2

    От 40 до 50

    310х170х50

    2,3

    От 50 до 63

    330х295х150

    3,5

    От 62 до 75

    330х295х150

    3,5

    От 75 до 88

    330х295х150

    4,3

    От 87 до 100

    330х295х160

    4,3

    Таблица 3 -

    колец

    Диапазон номинальных диаметров, мм

    Допускаемые отклонения диаметров от номинальных, мкм

    От 5,970 до 20,000 включ.

    ±2

    Св. 20,000 до 87,030

    ±3

    Таблица 4 - Условия эксплуатации

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность воздуха, %, не более

    от + 15 до +25

    80


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
