Номер по Госреестру СИ: 95529-25
95529-25 Штангенглубиномеры
(Обозначение отсутствует)
Назначение средства измерений:
Штангенглубиномеры предназначены для измерений глубины отверстий и пазов, ступенчатых отверстий, выступов, выемок, толщины выступов и ширины канавок.
Внешний вид.
Штангенглубиномеры
Рисунок № 1
Внешний вид.
Штангенглубиномеры

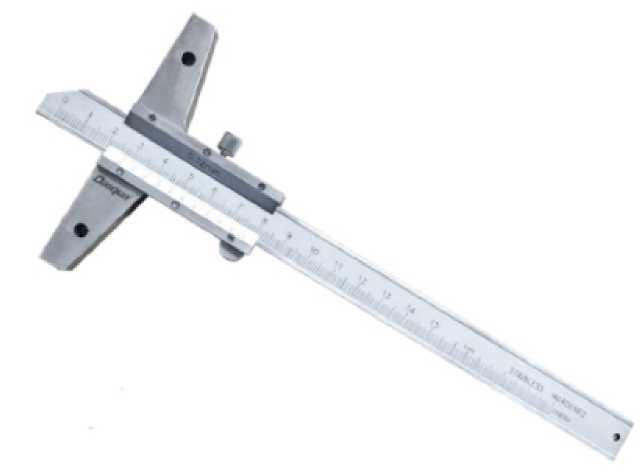

Рисунок № 2
Внешний вид.
Штангенглубиномеры

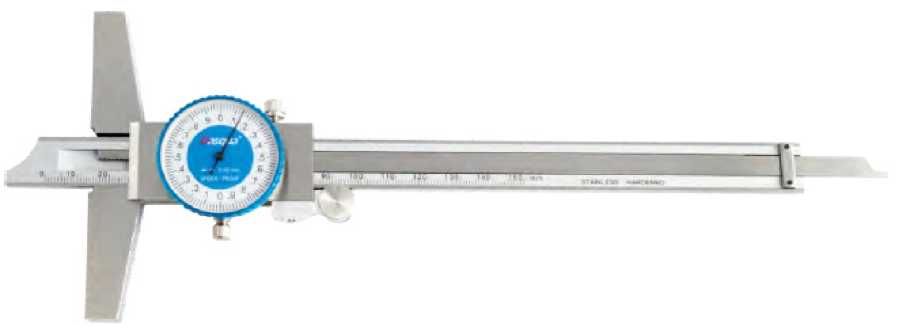

Рисунок № 3
Внешний вид.
Штангенглубиномеры

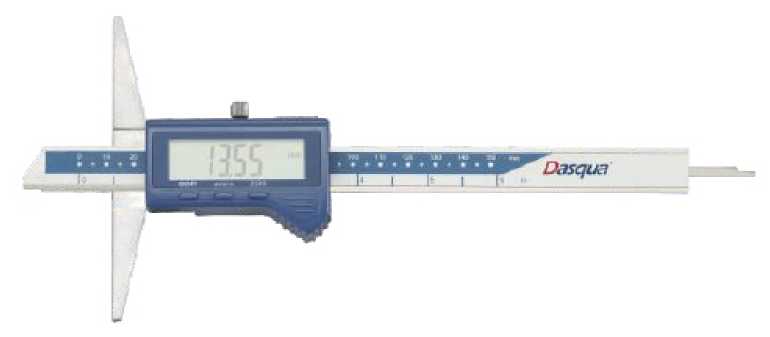

Рисунок № 4
Внешний вид.
Штангенглубиномеры
Рисунок № 5
Внешний вид.
Штангенглубиномеры
Рисунок № 6
Внешний вид.
Штангенглубиномеры
Рисунок № 7
Внешний вид.
Штангенглубиномеры
Рисунок № 8
Внешний вид.
Штангенглубиномеры

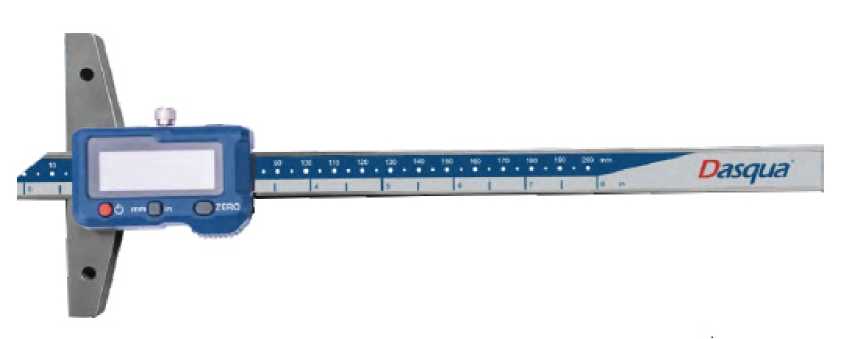

Рисунок № 9
Внешний вид.
Штангенглубиномеры

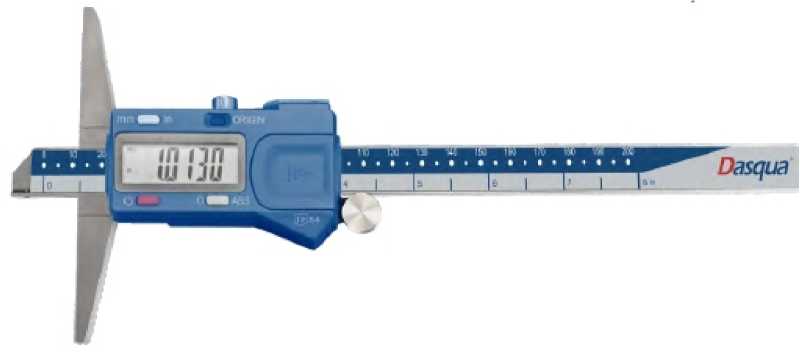

Рисунок № 10
Общие сведения
Дата публикации - 23.05.2025
Срок свидетельства - 21.05.2030
Номер записи - 197287
ID в реестре СИ - 1425739
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШГЦ-300-0,01, ШГЦ-300, ШГЦ-200-0,01, ШГЦ от 0 до 200 мм, ШГЦ, ШГ-200, ШГ, модель ШГЦ – с цифровым отсчетным устройством, Без модификации,
Производитель
Изготовитель - Dasqua Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 45
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 18
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№995 от 2025.05.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Штангенглубиномеры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dasqua Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90185-23 17.10.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90289-23 25.10.2028 |
Скобы рычажные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91408-24 26.02.2029 |
Микрометры рычажные , Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91861-24 12.04.2029 |
Штангенрейсмасы, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92712-24 25.07.2029 |
Микрометры гладкие, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95529-25 21.05.2030 |
Штангенглубиномеры, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96132-25 13.08.2030 |
Нутромеры индикаторные, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96544-25 01.10.2030 |
Нутромеры микрометрические, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96817-25 05.11.2030 |
Проволочки и ролики, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97202-25 17.12.2030 |
Машины видеоизмерительные, FlashTester Dasqua Technology Ltd (КИТАЙ ) |
ОТ |
1 год |
|
97686-26 12.02.2031 |
Угломеры, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Кто поверяет Штангенглубиномеры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 1 | 7 | 0 | 0 | 7 | 7 | 0 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 1 | 3 | 1 | 0 | 4 | 3 | 1 | ||
| АО "ИЗКТ" (RA.RU.313637) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ЦМИДИМ" (RA.RU.314725) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 15 | 5 | 14 | 1 | 0 | 15 | 14 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 4 | 0 | 4 | 0 | 2 | 0 | 2 |
Стоимость поверки Штангенглубиномеры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта штангенглубиномеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Dasqua Technology Ltd «Штангенглубиномеры».
ПравообладательDasqua Technology Ltd, КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
К средствам измерений данного типа относятся штангенглубиномеры следующих моделей:
-
- ТТТГ - с отсчетом по нониусу;
-
- ТГК - с отсчетом по круговой шкале;
-
- ТГЦ - с цифровым отсчетным устройством.
Ттангенглубиномеры модели ТГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки.
Ттангенглубиномеры модели ТГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Ттангенглубиномеры модели ТГЦ состоят из следующих элементов: штанги, на которой расположена ёмкостная или индуктивная шкала, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него.
Рамка измерительной поверхностью базируется на измеряемую деталь.
Ттангенглубиномеры изготавливаются со скошенным или цилиндрическим торцем штанги, с Г-образной штангой, со сменными измерительными наконечниками и могут быть оснащены дополнительной штангой глубиномера. Ттангенглубиномеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Т й DasquaТоварный знак или наносится на паспорт
штангенглубиномеров типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой, краской или в виде наклейки в местах, указанных на рисунке 36.
Внешний вид корпуса цифрового отсчетного устройства штангенглубиномеров модели ШГЦ изображен на рисунке 35. Цвета корпуса, отсчетного устройства и кнопок управления не влияют на метрологические характеристики штангенглубиномеров и могут быть изменены изготовителем.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид штангенглубиномеров указан на рисунках 1-34.
Пломбирование штангенглубиномеров от несанкционированного доступа не
предусмотрено.

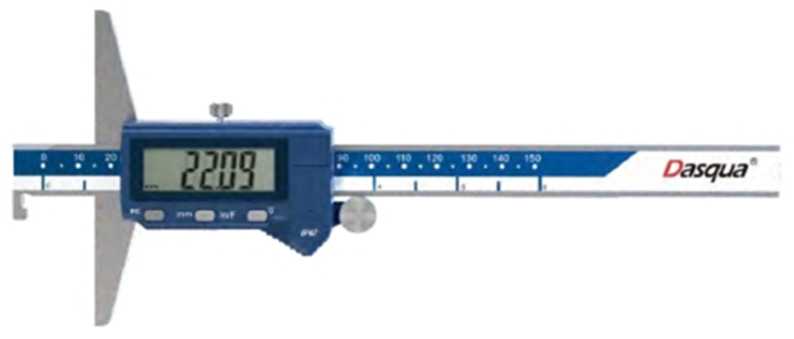

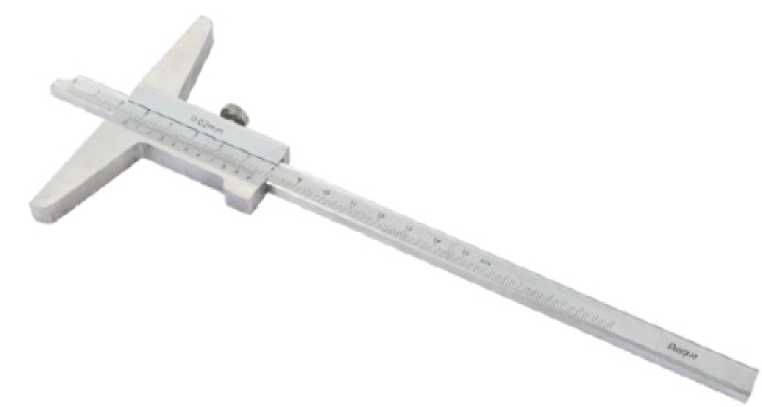

Рисунок 1 - Общий вид штангенглубиномеров модели ШГ со скошенным торцем штанги
Рисунок 3 - Общий вид штангенглубиномеров модели ШГК со скошенным торцем штанги

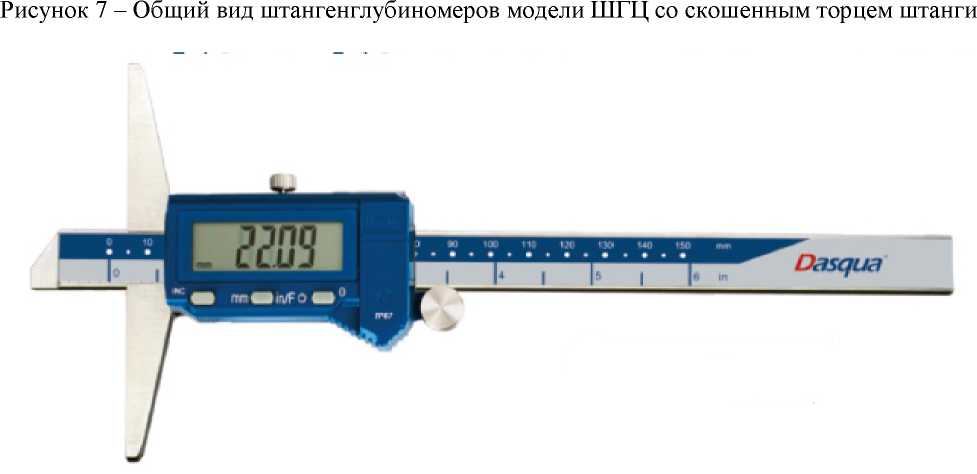

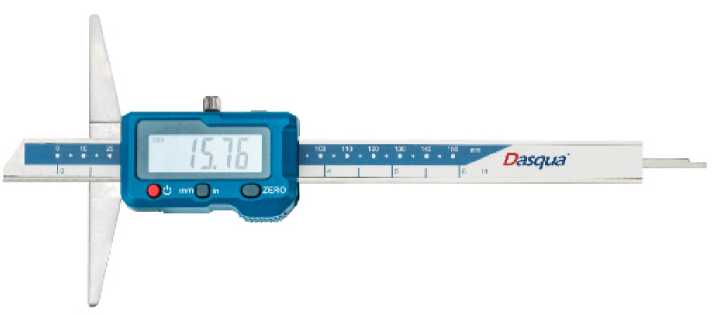

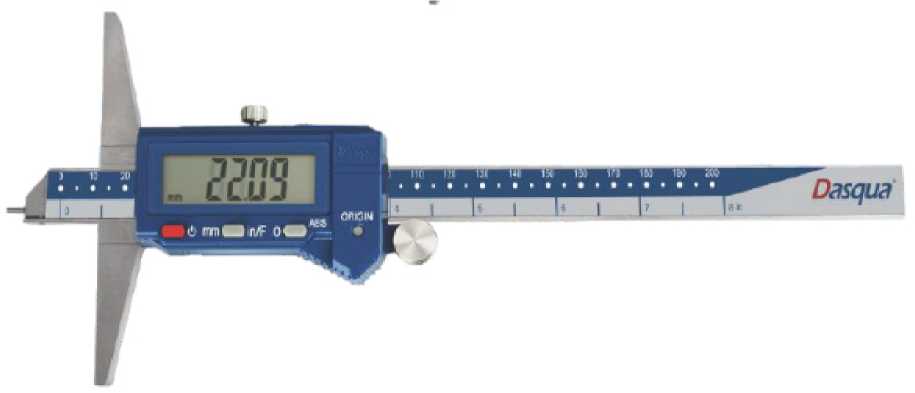

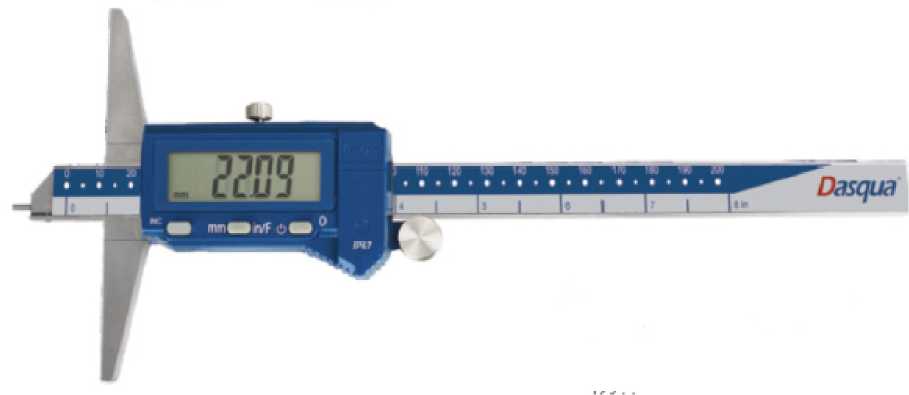

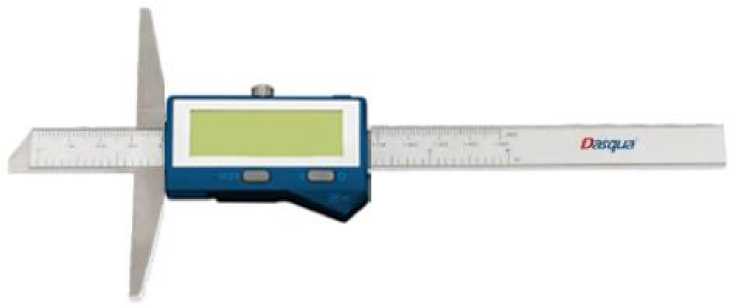

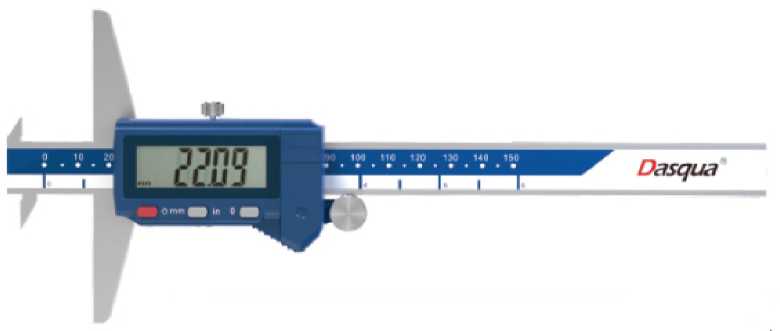

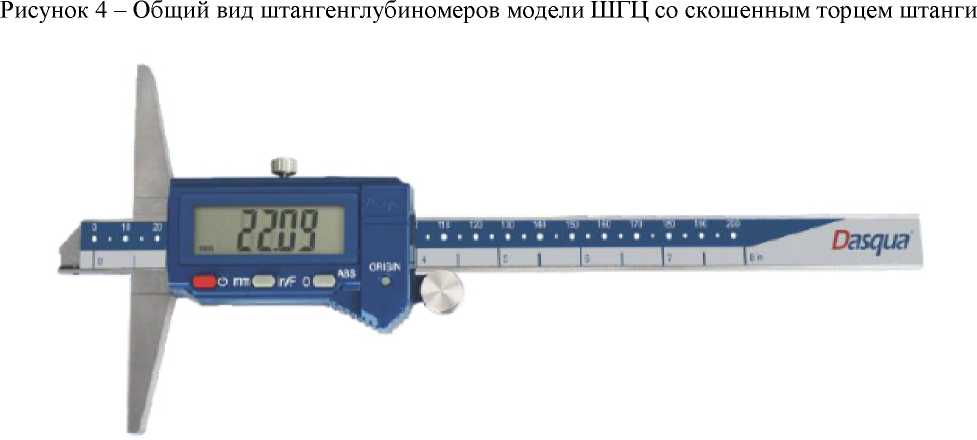

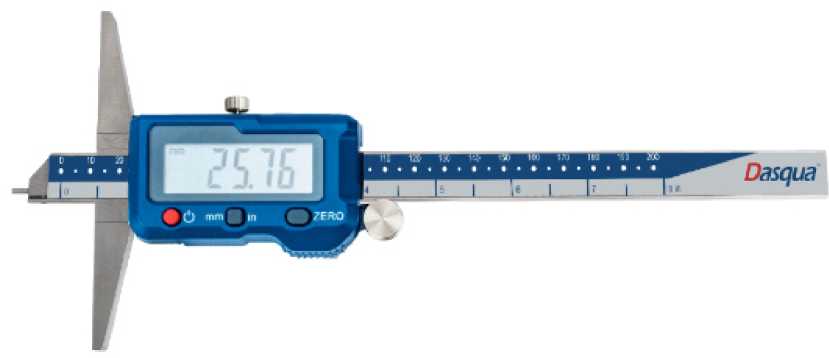

Рисунок 5 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги

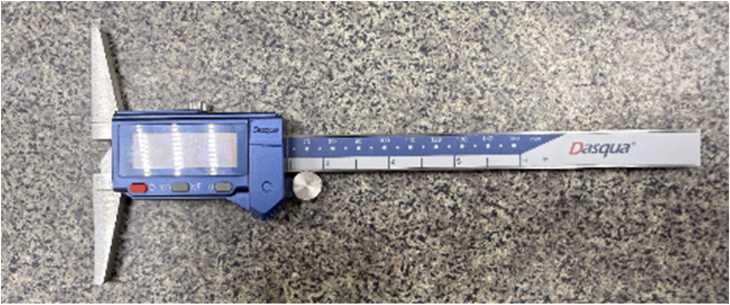

Рисунок 6 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги
Рисунок 8 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги
Рисунок 9 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги
Рисунок 10 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги
Рисунок 11 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги
Рисунок 12 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги

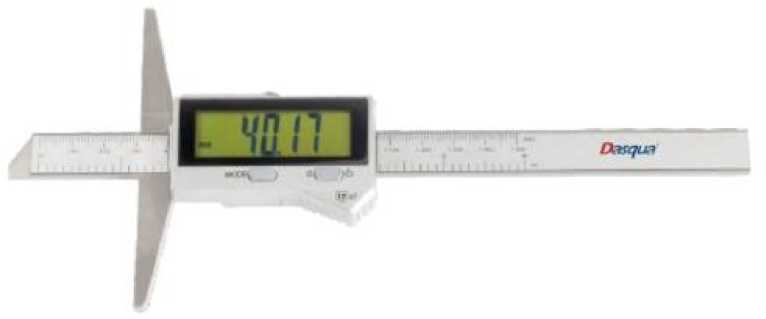

Рисунок 13 - Общий вид штангенглубиномеров модели ШГЦ со скошенным торцем штанги

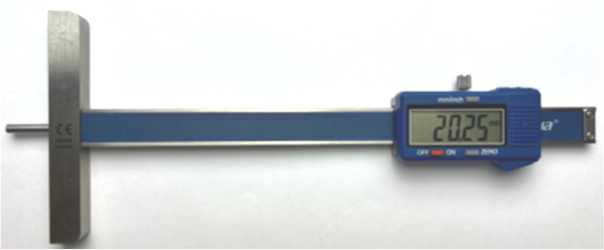

Рисунок 15 - Общий вид штангенглубиномеров модели ШГЦ с цилиндрическим тоцем штанги
Рисунок 16 - Общий вид штангенглубиномеров модели ШГЦ с цилиндрическим тоцем штанги

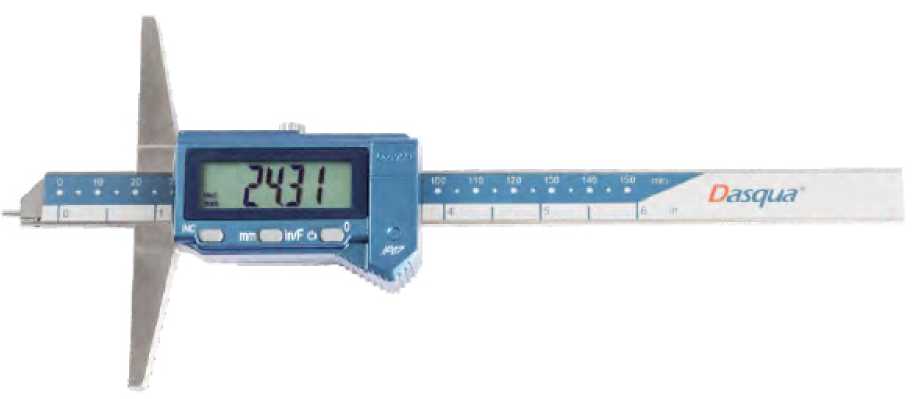

Рисунок 17 - Общий вид штангенглубиномеров модели ШГЦ с цилиндрическим тоцем штанги

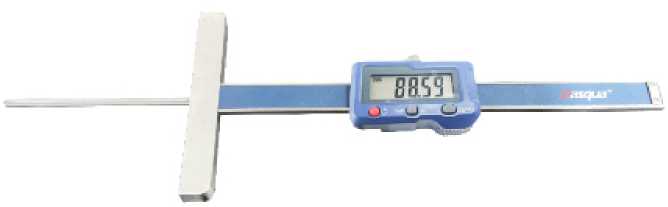

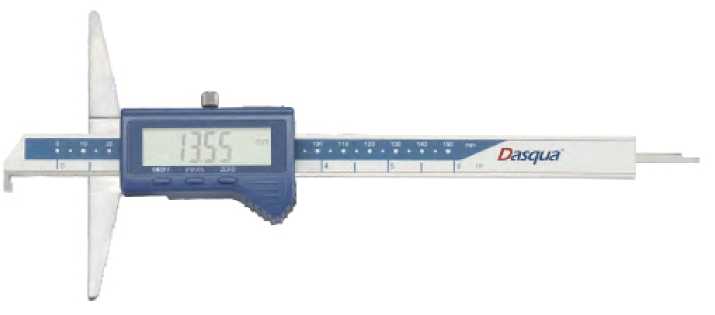

Рисунок 18 - Общий вид штангенглубиномеров модели ШГЦ с Г-образной штангой

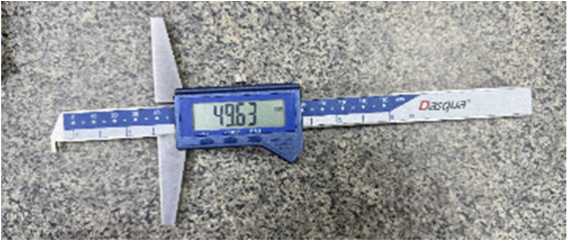

Рисунок 19 - Общий вид штангенглубиномеров модели ШГЦ с Г-образной штангой без глубиномера

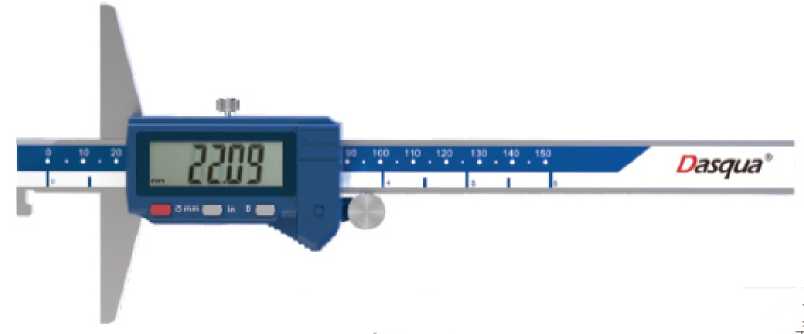

Рисунок 21 - Общий вид штангенглубиномеров модели ШГЦ с Г-образной штангой

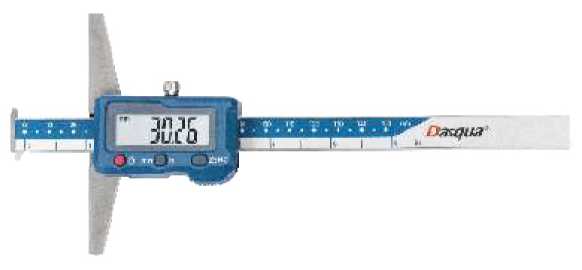

Рисунок 22 - Общий вид штангенглубиномеров модели ШГЦ с Г-образной штангой
Рисунок 24 - Общий вид штангенглубиномеров модели ШГЦ с Г-образной штангой

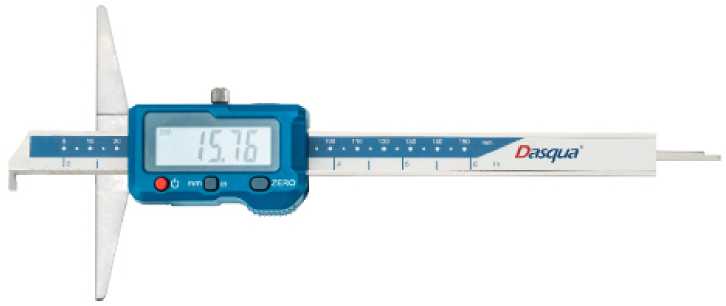

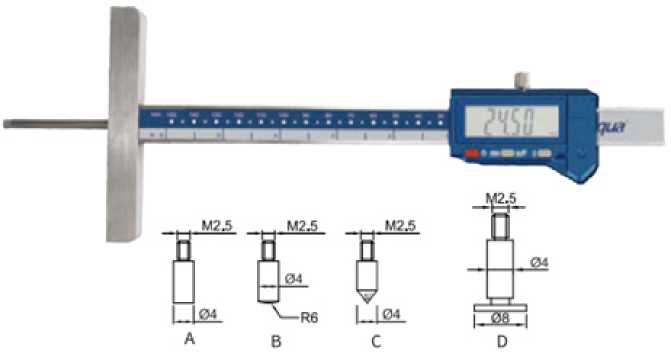

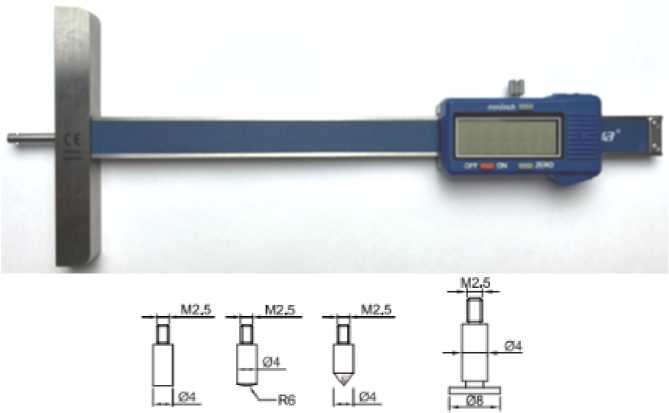

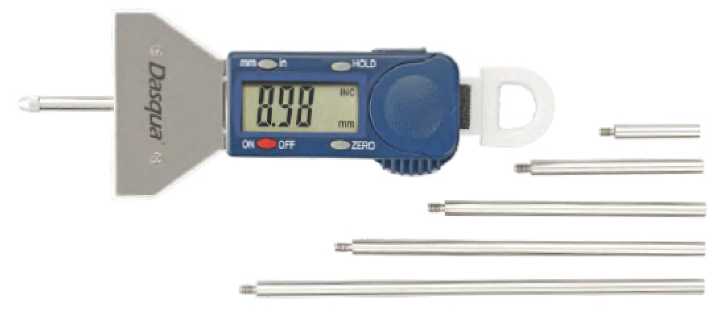

Рисунок 25 - Общий вид штангенглубиномеров модели ШГЦ со сменными измерительными наконечниками

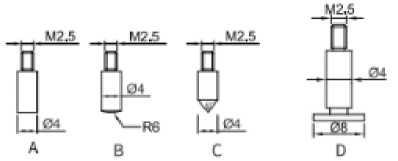

А В С D

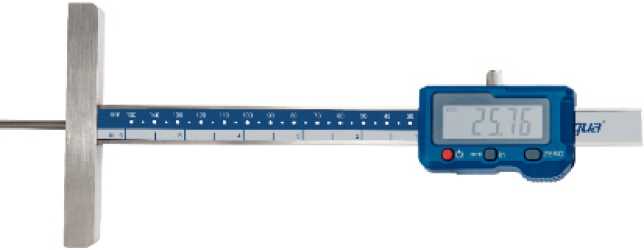

Рисунок 26 - Общий вид штангенглубиномеров модели ШГЦ со сменными измерительными наконечниками
Рисунок 27 - Общий вид штангенглубиномеров модели ШГЦ со сменными измерительными наконечниками

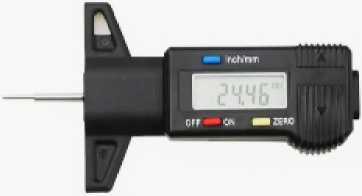

Рисунок 28 - Общий вид штангенглубиномеров модели ШГЦ

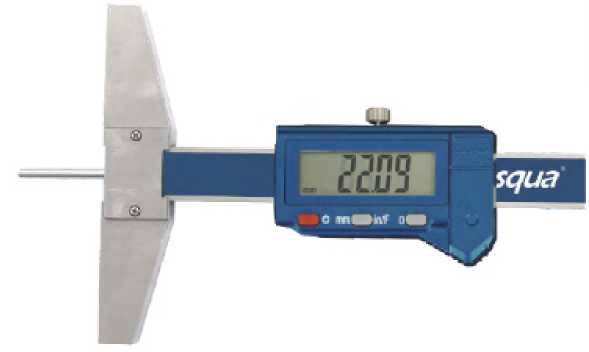

Рисунок 29 - Общий вид штангенглубиномеров модели ШГЦ

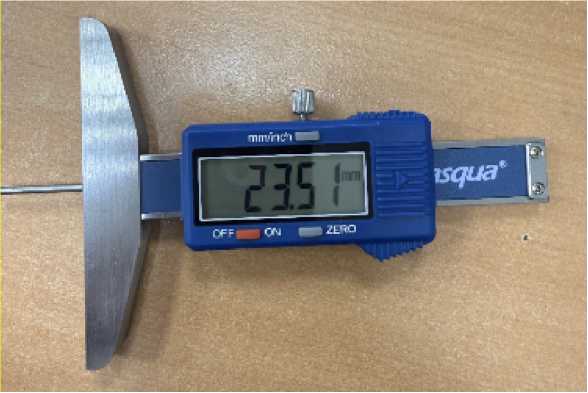

Рисунок 30 - Общий вид штангенглубиномеров модели ШГЦ
Рисунок 31 - Общий вид штангенглубиномеров модели ШГЦ
Рисунок 32 - Общий вид штангенглубиномеров модели ШГЦ
Рисунок 33 - Общий вид штангенглубиномеров модели ШГЦ
Рисунок 34 - Общий вид штангенглубиномеров модели ШГЦ

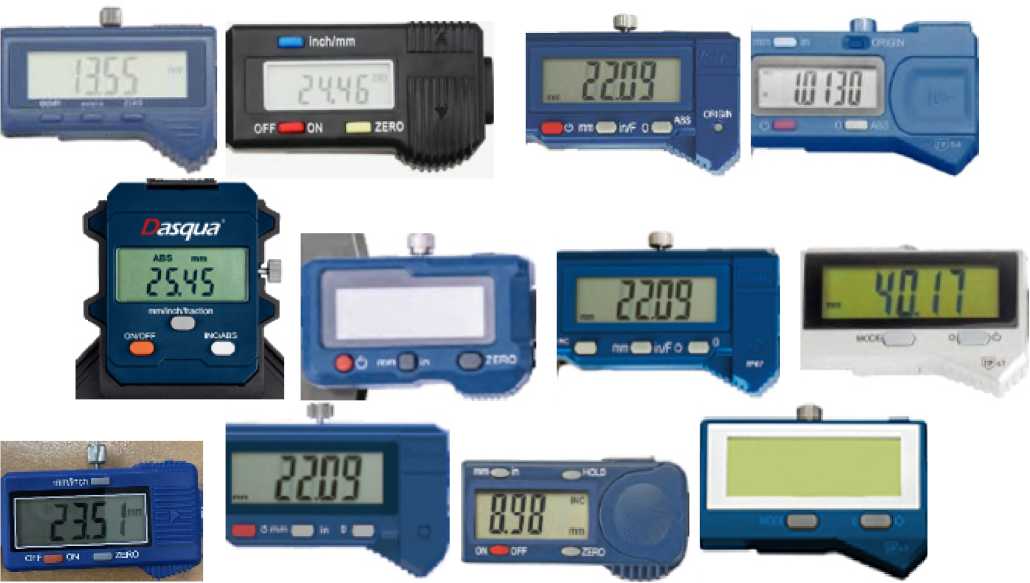

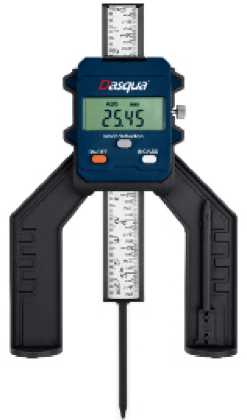

Рисунок 35 - Внешний вид корпуса цифрового отсчетного устройства штангенглубиномеров модели ШГЦ

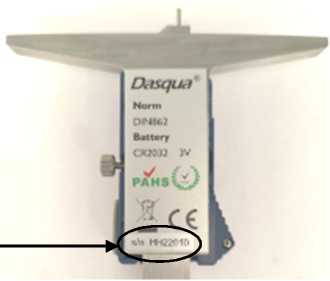

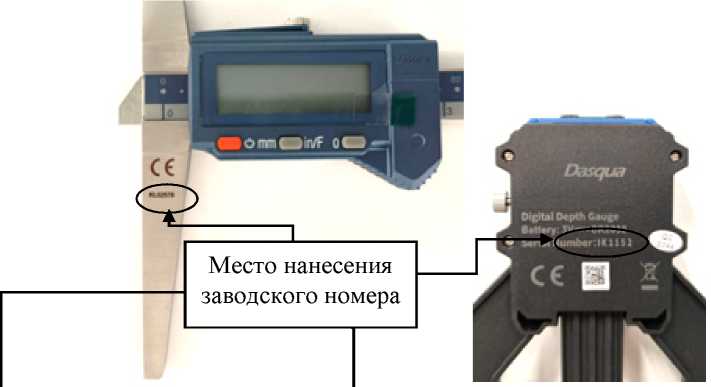

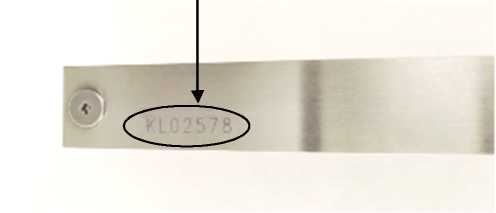

Рисунок 36 - Места нанесений заводского номера
Таблица 1 - Метрологические характеристики
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
|
ТТТГ |
От 0 до 150 |
0,02 |
±0,03 | ||
|
От 0 до 200 |
0,02 |
±0,03 | |||
|
От 0 до 300 |
0,02 |
±0,04 | |||
|
От 0 до 500 |
0,02 |
±0,05 | |||
|
От 0 до 600 |
0,02 |
±0,05 | |||
|
От 0 до 700 |
0,02 |
±0,07 | |||
|
ШГК |
От 0 до 150 |
- |
0,01 |
±0,02 | |
|
От 0 до 200 |
0,01 |
±0,02 | |||
|
От 0 до 300 |
0,01 |
±0,03 | |||
|
От 0 до 150 |
0,02 |
±0,04 | |||
|
От 0 до 200 |
0,02 |
±0,04 | |||
|
От 0 до 300 |
0,02 |
±0,04 |
Продолжение таблицы 1
|
Модель |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Цена деления круговой шкалы отсчетного устройства, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
|
ШГЦ |
От 0 до 25 |
0,01 |
±0,05 | ||
|
От 0 до 30 |
0,01 |
±0,02 | |||
|
От 0 до 50 |
0,01 |
±0,03 | |||
|
От 0 до 54 |
0,05 |
±0,30 | |||
|
От 0 до 100 |
0,01 |
±0,03 | |||
|
От 0 до 150 |
0,01 |
±0,03 | |||
|
От 0 до 200 |
0,01 |
±0,03 | |||
|
От 0 до 300 |
0,01 |
±0,04 | |||
|
От 0 до 400 |
0,01 |
±0,04 | |||
|
От 0 до 500 |
0,01 |
±0,05 | |||
|
От 0 до 700 |
0,01 |
±0,06 |
Таблица 2 - Технические характеристики
|
Модель |
Диапазон измерений, мм |
Длина измерительной поверхности рамки, мм, не менее |
Допуск плоскостности измерительных поверхностей штанги и рамки*, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
ШГ |
От 0 до 150 |
100 |
0,01 |
235х102х20 |
0,50 |
|
От 0 до 200 |
100 |
0,01 |
290х102х20 |
0,60 | |
|
От 0 до 300 |
150 |
0,01 |
395х150х20 |
0,80 | |
|
От 0 до 500 |
100 |
0,01 |
600х102х20 |
1,10 | |
|
От 0 до 600 |
100 |
0,01 |
705х102х20 |
1,20 | |
|
От 0 до 700 |
100 |
0,01 |
805х102х20 |
1,50 | |
|
ШГК |
От 0 до 150 |
100 |
0,01 |
235х102х20 |
0,50 |
|
От 0 до 200 |
100 |
0,01 |
290х102х20 |
0,60 | |
|
От 0 до 300 |
150 |
0,01 |
395х150х20 |
0,80 | |
|
ШГЦ |
От 0 до 25 |
50 |
- |
125x55x20 |
0,15 |
|
От 0 до 30 |
80 |
0,01 |
125x85x20 |
0,20 | |
|
От 0 до 50 |
100 |
0,01 |
125x100x20 |
0,20 | |
|
От 0 до 54 |
110 |
- |
145x110x25 |
0,15 | |
|
От 0 до 100 |
100 |
0,01 |
150x100x20 |
0,30 | |
|
От 0 до 150 |
100 |
0,01 |
235х102х20 |
0,50 | |
|
От 0 до 200 |
100 |
0,01 |
290х102х20 |
0,60 | |
|
От 0 до 300 |
150 |
0,01 |
395х150х20 |
0,80 | |
|
От 0 до 400 |
150 |
0,01 |
500х150х20 |
0,50 | |
|
От 0 до 500 |
100 |
0,01 |
600х102х20 |
1,10 | |
|
От 0 до 700 |
100 |
0,01 |
805х102х20 |
1,50 |
- по краям измерительных поверхностей в зоне шириной не более 0,5 мм
допускаются завалы
аблица 3 - У словия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
