Принцип действия основан на измерении линейных размеров в момент соприкосновения измерительной поверхности ножки штангенрейсмаса с измеряемой поверхностью детали:

- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;

- методом непосредственной оценки по механическому счётчику и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;

- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.

Штангенрейсмасы изготавливаются следующих моделей:

• - 3001, 3110 - с отсчетом по нониусу;

• - 3221 - с отсчетом по круговой шкале;

• - 3130, 3230, 3530 - с цифровым отсчетным устройством.

Штангенрейсмасы моделей 3001, 3110 состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Отличаются между собой внешним видом, метрологическими и техническими характеристиками.

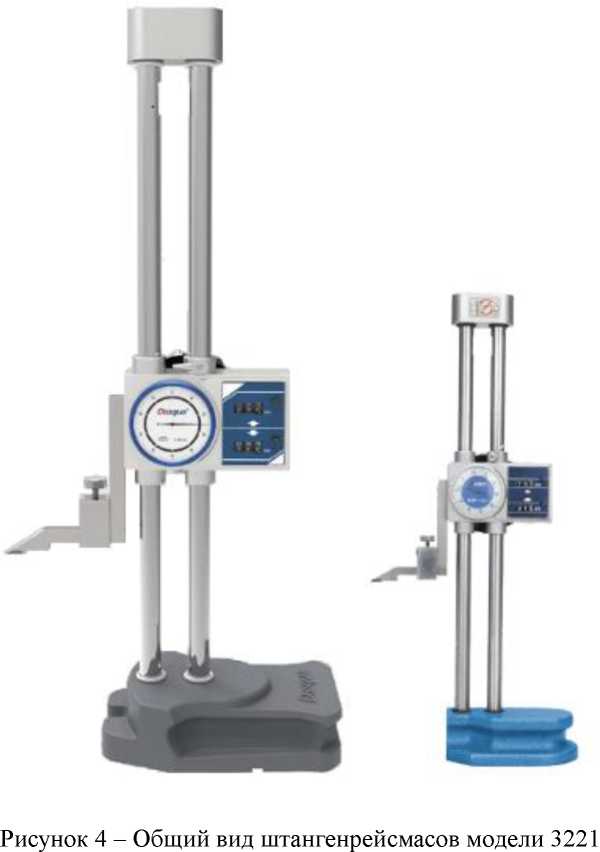

Штангенрейсмасы модели 3221 состоят из основания, штанги, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.

Штангенрейсмасы моделей 3130, 3230, 3530 состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, измерительной ножки, источника питания. Отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.

типографским методом, на штангу или отсчетное устройство, методом лазерной маркировки, краски или с помощью наклейки.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки или с помощью наклейки в местах, указанных на рисунках 8-9.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид штангенрейсмасов указан на рисунках 1 - 7. Цвет основания, рамки и штанги, не влияют на метрологические характеристики штангенрейсмасов и могут быть изменены изготовителем.

Рисунок 1 - Общий вид штангенрейсмасов модели 3001

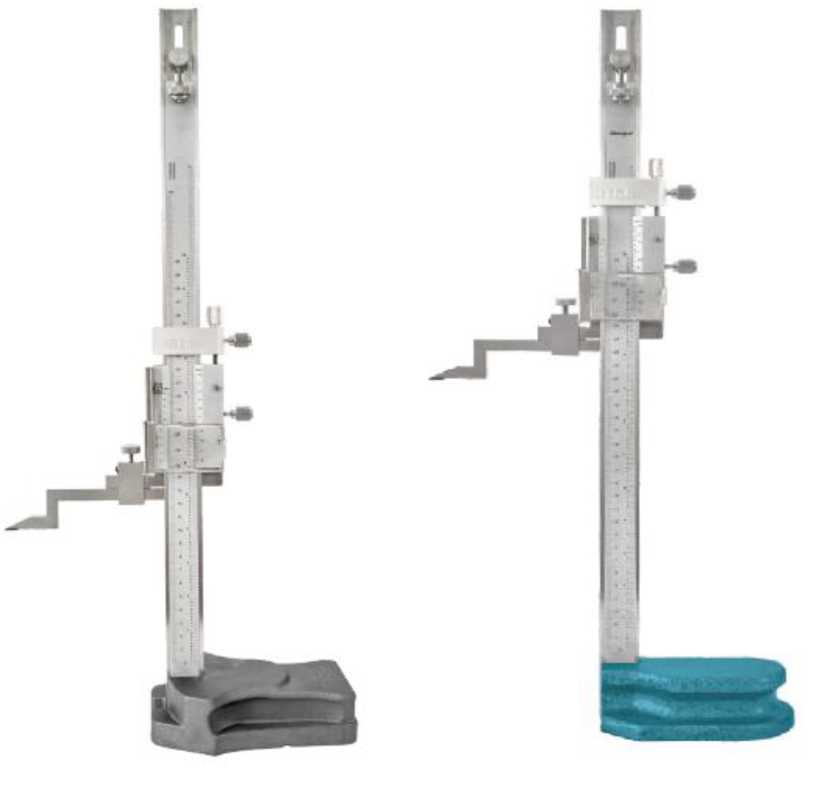

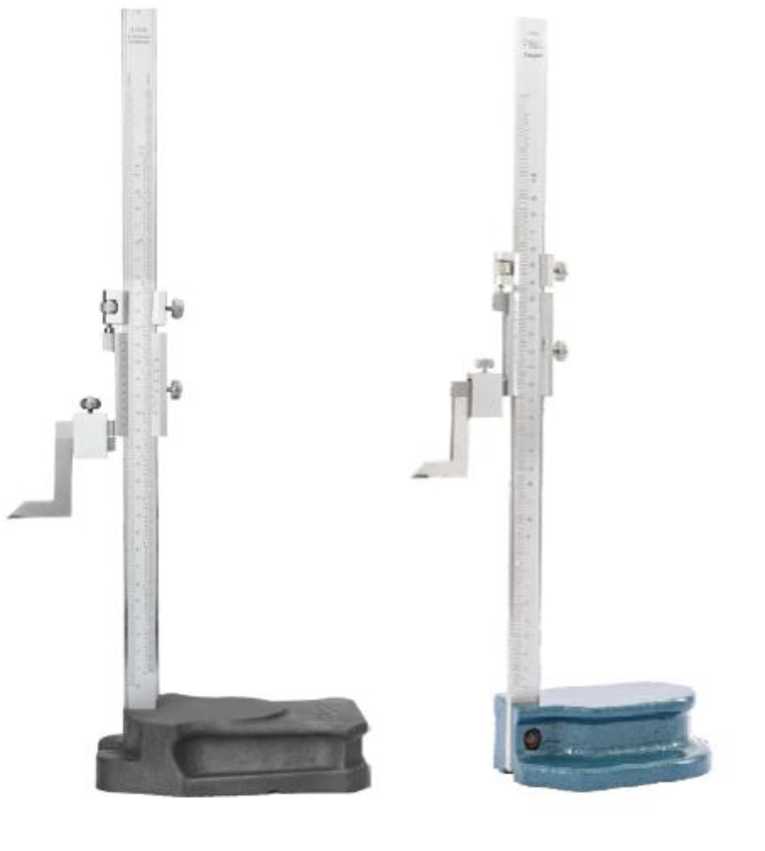

Рисунок 2 - Общий вид штангенрейсмасов модели 3001

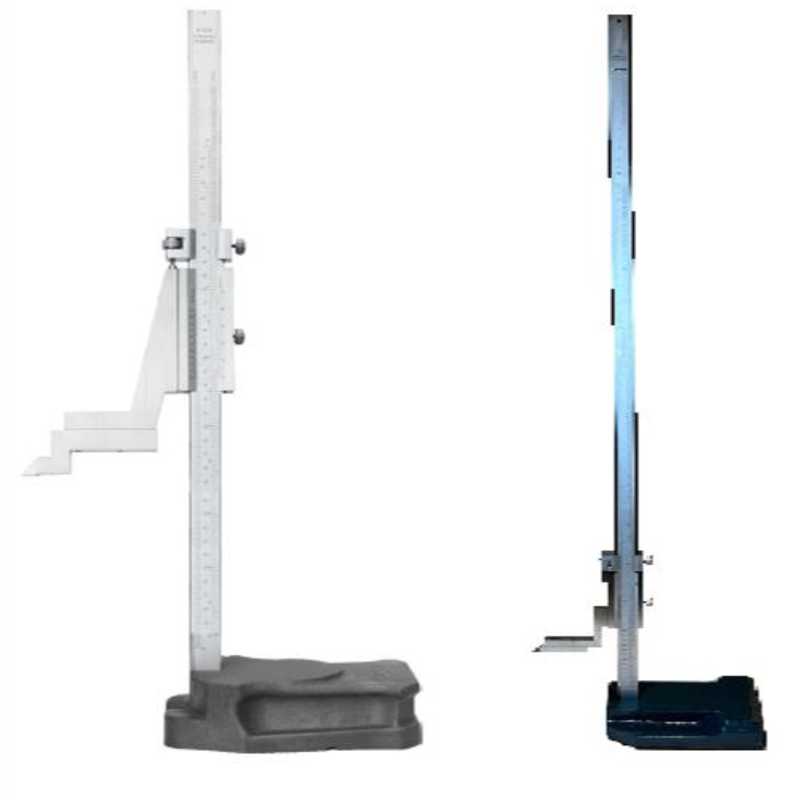

Рисунок 3 - Общий вид штангенрейсмасов модели 3010

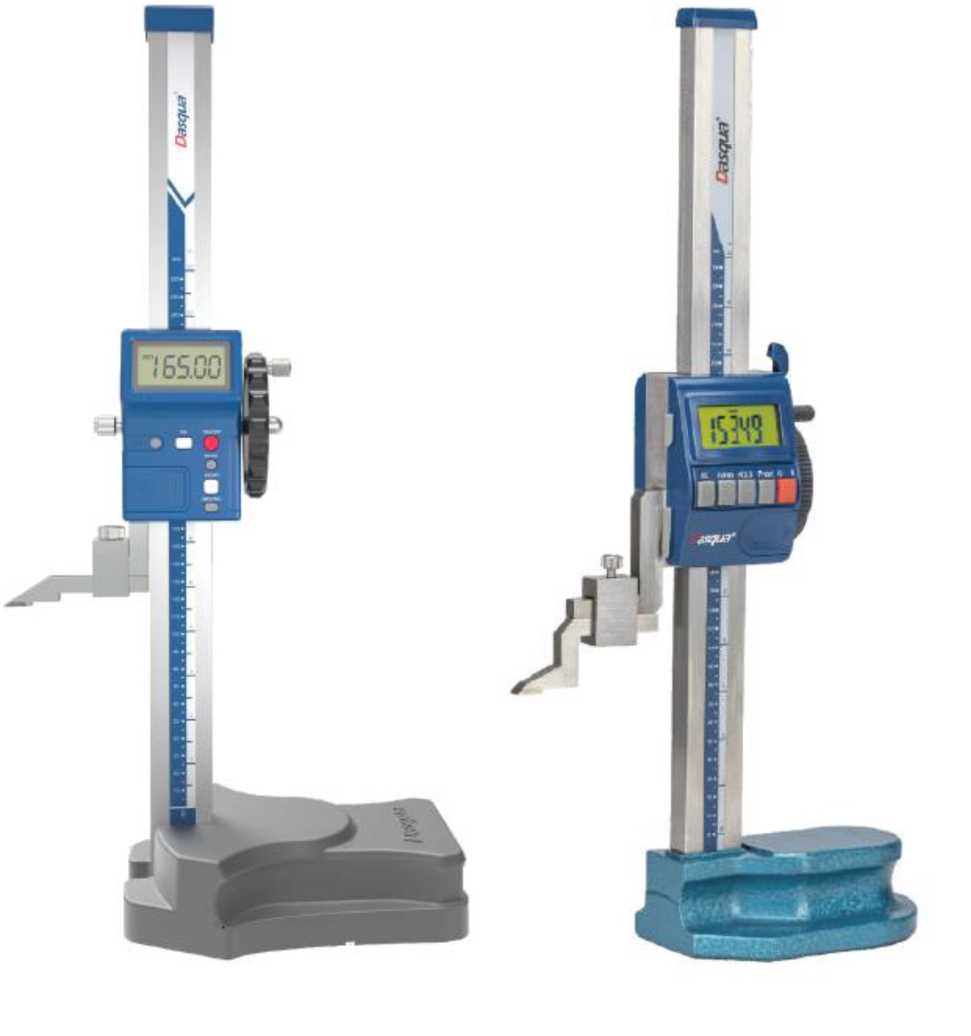

Рисунок 5 - Общий вид штангенрейсмасов модели 3130

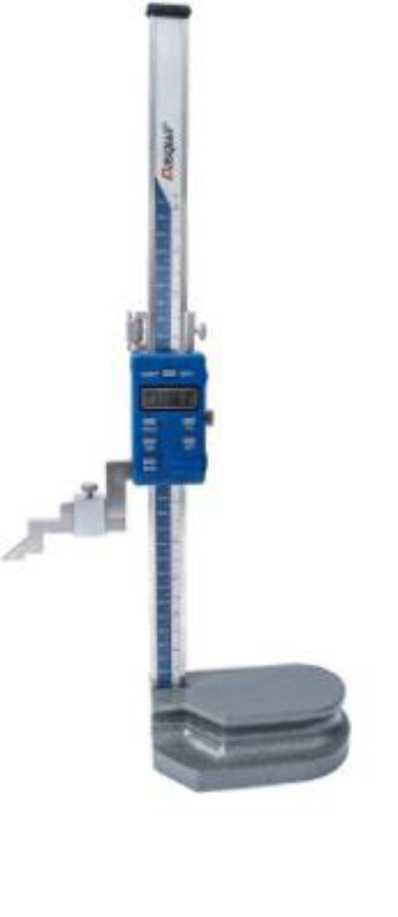

Рисунок 6 - Общий вид штангенрейсмасов модели 3230

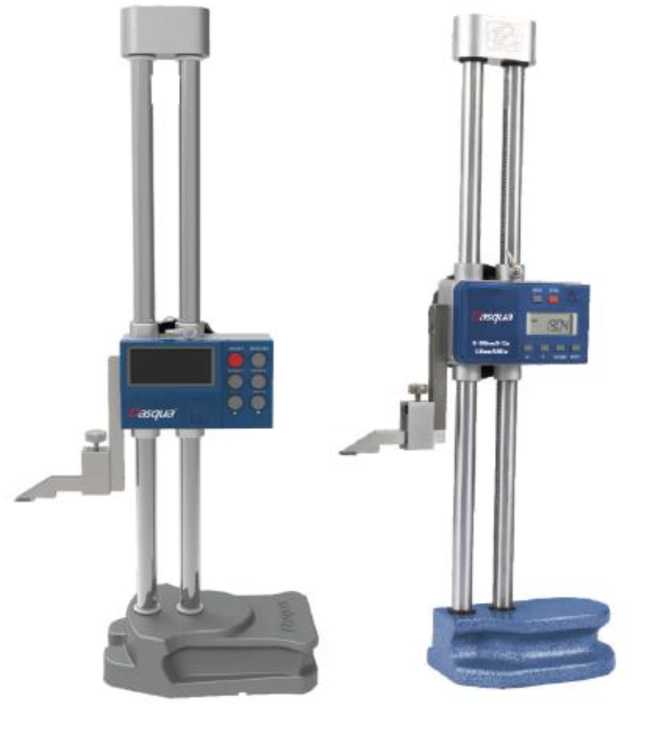

Рисунок 7 - Общий вид штангенрейсмасов модели 3530

Место нанесения заводского номера

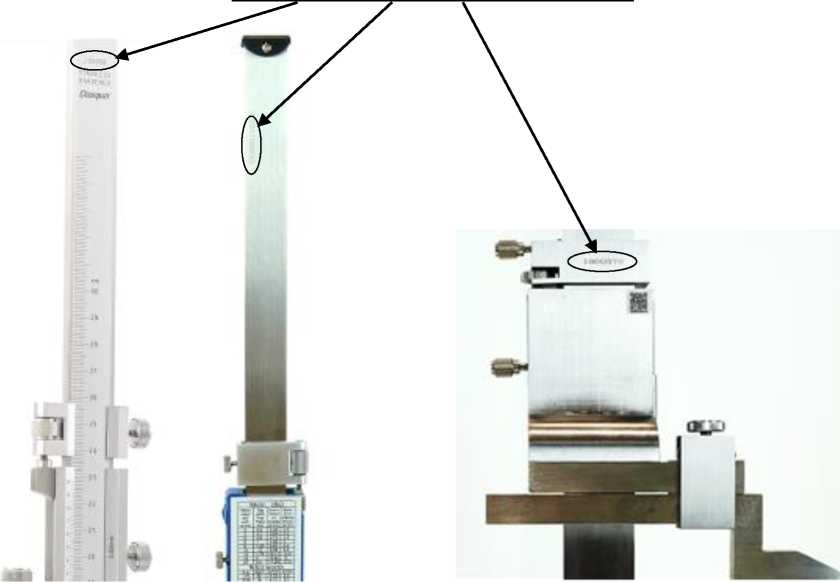

Рисунок 8 - Места нанесений заводских номеров

Место нанесения заводского номера

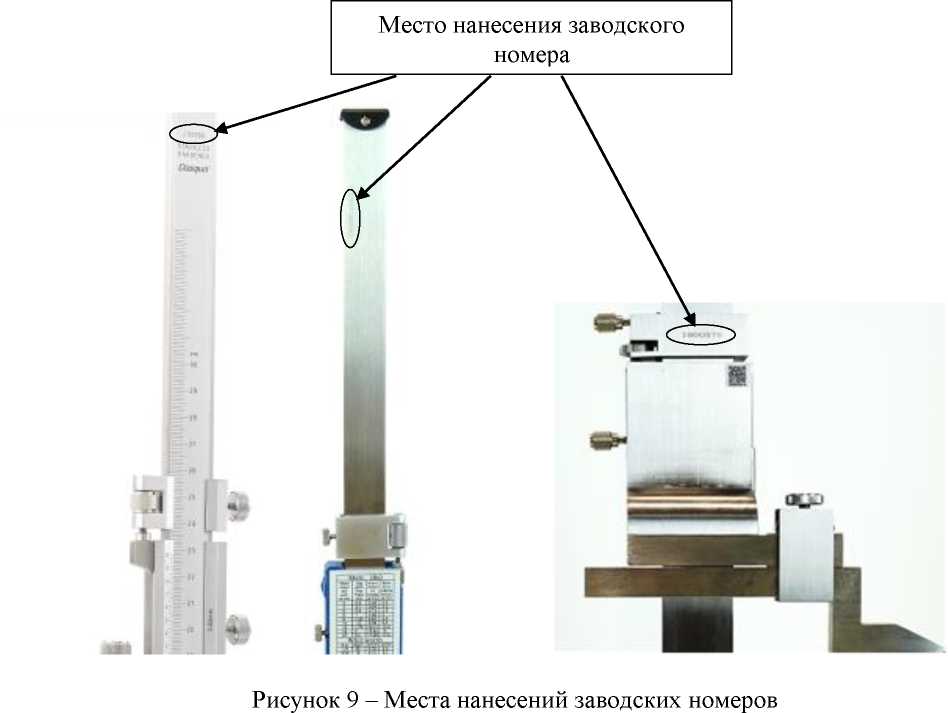

Рисунок 9 - Места нанесений заводских номеров

Таблица 4 -

Таблица 2 - Габаритные размеры и масса

Продолжение таблицы 2

Таблица 3 - Условия эксплуатации
