Номер по Госреестру СИ: 96817-25
96817-25 Проволочки и ролики
()
Назначение средства измерений:
Проволочки и ролики предназначены для измерений среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Внешний вид.
Проволочки и ролики
Рисунок № 1
Внешний вид.
Проволочки и ролики
Рисунок № 2
Внешний вид.
Проволочки и ролики
Рисунок № 3
Внешний вид.
Проволочки и ролики
Рисунок № 4
Внешний вид.
Проволочки и ролики
Рисунок № 5
Внешний вид.
Проволочки и ролики
Рисунок № 6
Общие сведения
Дата публикации - 11.11.2025
Срок свидетельства - 05.11.2030
Номер записи - 5d3e1ded-ee7c-b791-bd41-665337873215
ID в реестре СИ - 1427276
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dasqua Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Проволочки и ролики ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dasqua Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90185-23 17.10.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90289-23 25.10.2028 |
Скобы рычажные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91408-24 26.02.2029 |
Микрометры рычажные , Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91861-24 12.04.2029 |
Штангенрейсмасы, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92712-24 25.07.2029 |
Микрометры гладкие, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95529-25 21.05.2030 |
Штангенглубиномеры, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96132-25 13.08.2030 |
Нутромеры индикаторные, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96544-25 01.10.2030 |
Нутромеры микрометрические, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96817-25 05.11.2030 |
Проволочки и ролики, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
97202-25 17.12.2030 |
Машины видеоизмерительные, FlashTester Dasqua Technology Ltd (КИТАЙ ) |
ОТ |
1 год |
|
97686-26 12.02.2031 |
Угломеры, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Проволочки и ролики ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Проволочки и ролики ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Порядок работы и техническое обслуживание» паспорта проволочек и роликов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г;
Стандарт предприятия Dasqua Technology Ltd «Проволочки и ролики».
Правообладатель
Dasqua Technology Ltd, Китай
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Правообладатель
Dasqua Technology Ltd, Китай
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China
Принцип действия заключается в измерении среднего диаметра резьбы как диаметра воображаемого цилиндра, поверхность которого пересекает витки резьбы, так что ширина витка в сечении, проходящем через ось резьбы, равна ширине впадины, в которые закладываются три проволочки равного диаметра и при помощи какого-либо контактного средства измерений измеряется размер с последующим расчетом.
Проволочки и ролики представляют собой цилиндрические стержни определенного диаметра.
Проволочки и ролики изготавливаются следующих моделей:
-
4090 - ступенчатые, изготовленные из стали, с шагом номинального диаметра 0,001 мм;
-
4091 - ступенчатые, изготовленные из стали, с шагом номинального диаметра 0,001 мм;
6211 - гладкие, изготовленные из стали, с шагом номинального диаметра от 0,001 мм. Могут комплектоваться в наборы или поставляться поштучно.
Конструкция проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.
Проволочки и ролики отличаются между собой внешним видом, метрологическими и техническими характеристиками.
наносится на паспорт
проволочек и роликов типографским методом и на футляр лазерной маркировкой или с помощью
наклейки или шильдика.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на шильдик, прикрепляемый к внутренней стороне крышки набора, либо к непосредственно комплекту проволочек, либо на пластину, к которой крепятся проволочки - методом лазерной гравировки, либо на индивидуальную упаковку методом покраски на этикетке в местах, указанных на рисунке 3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид проволочек и роликов указан на рисунках 1 - 2.
Пломбирование проволочек и роликов от несанкционированного доступа не предусмотрено.

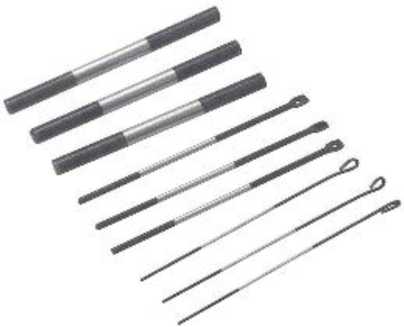

Рисунок 1 - Общий вид проволочек и роликов модели 4090 и 4091
Места нанесения заводского номера

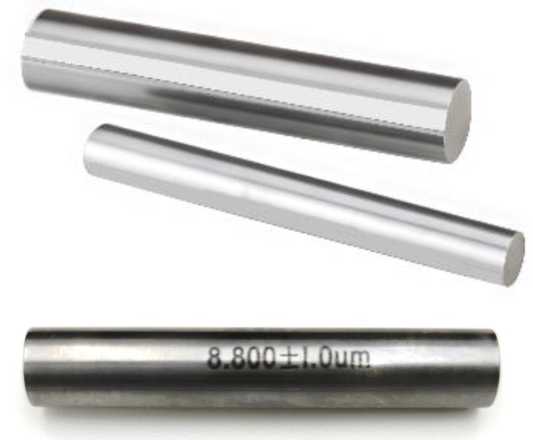

Рисунок 2 - Общий вид проволочек и роликов модели 6211

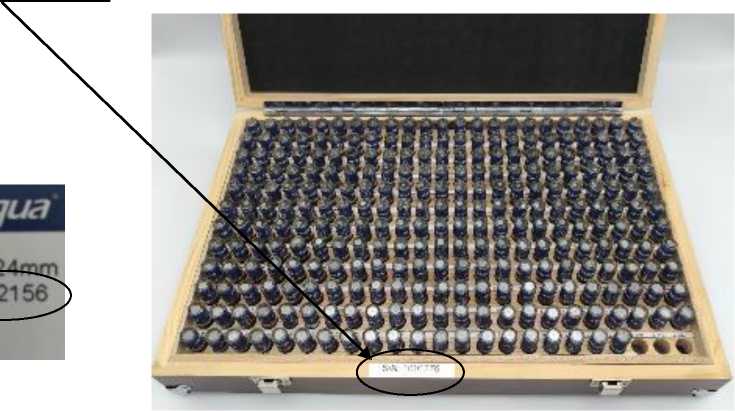

Рисунок 3 - Места нанесения заводского номера
аблица 1 - Метрологические характеристики проволочек и роликов, поставляемых поштучно
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
4090 |
От 0,110 до 35,000 |
0,001 |
±0,0003 |
0,6 |
|
4091 |
От 0,110 до 35,000 |
0,001 |
±0,0005 |
1,0 |
|
6211 |
От 0,990 до 35,000 |
0,001 |
±0,0010 |
2,0 |
аблица 2 -Наборы проволочек и роликов
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6211 |
От 0,20 до 0,50 |
0,01 |
31 |
±0,001 |
2,0 |
|
От 0,50 до 1,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,00 до 1,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,50 до 2,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 2,00 до 2,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 2,50 до 3,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 3,00 до 3,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 3,50 до 4,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 4,00 до 4,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 4,50 до 5,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 5,00 до 5,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 5,50 до 6,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 6,00 до 6,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 6,50 до 7,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 7,00 до 7,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 7,50 до 8,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 8,00 до 8,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 8,50 до 9,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 9,00 до 9,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 9,50 до 10,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 10,00 до 10,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 10,50 до 11,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 11,00 до 11,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 11,50 до 12,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 12,00 до 12,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 12,50 до 13,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 13,00 до 13,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 13,50 до 14,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 14,00 до 14,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 14,50 до 15,00 |
0,01 |
51 |
±0,001 |
2,0 |
П Продолжение таблицы 2
|
Модель |
Номинальные значения диаметра, мм |
Градация, мм |
Количество в упаковке, шт. |
Допускаемые отклонения диаметра от номинального значения, мм |
Допускаемые отклонения формы измерительной поверхности, мкм, не более |
|
6211 |
От 15,00 до 15,50 |
0,01 |
51 |
±0,001 |
2,0 |
|
От 15,50 до 16,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 16,00 до 16,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 16,50 до 17,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 17,00 до 17,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 17,50 до 18,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 18,00 до 18,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 18,50 до 19,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 19,00 до 19,50 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 19,50 до 20,00 |
0,01 |
51 |
±0,001 |
2,0 | |
|
От 1,00 до 2,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 2,00 до 3,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 3,00 до 4,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 4,00 до 5,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 5,00 до 6,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 6,00 до 7,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 7,00 до 8,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 8,00 до 9,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 9,00 до 10,00 |
0,01 |
101 |
±0,001 |
2,0 | |
|
От 1,0 до 5,0 |
0,1 |
41 |
±0,001 |
2,0 | |
|
От 5,0 до 10,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 10,0 до 15,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 15,0 до 20,0 |
0,1 |
51 |
±0,001 |
2,0 | |
|
От 1,0 до 10,0 |
0,1 |
91 |
±0,001 |
2,0 | |
|
От 0,99 до 9,99 От 1,00 до 10,00 От 1,01 до 10,01 |
0,1 |
273 |
±0,001 |
2,0 |
аблица 3 - Габаритные размеры и масса наборов
|
Модель |
Номинальные значения диаметра, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
6211 |
От 0,20 до 0,50 |
250х250х100 |
2,0 |
|
От 0,50 до 1,00 |
250х250х100 |
2,0 | |
|
От 1,00 до 1,50 |
250х250х100 |
2,0 | |
|
От 1,50 до 2,00 |
250х250х100 |
2,0 | |
|
От 2,00 до 2,50 |
250х250х100 |
2,0 | |
|
От 2,50 до 3,00 |
250х250х100 |
2,0 | |
|
От 3,00 до 3,50 |
250х250х100 |
2,0 | |
|
От 3,50 до 4,00 |
250х250х100 |
2,0 | |
|
От 4,00 до 4,50 |
250х250х100 |
2,0 | |
|
От 4,50 до 5,00 |
250х250х100 |
2,0 | |
|
От 5,00 до 5,50 |
250х250х100 |
2,0 |
П Продолжение таблицы 3
|
Модель |
Номинальные значения диаметра, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
6211 |
От 5,50 до 6,00 |
250х250х100 |
2,0 |
|
От 6,00 до 6,50 |
250х250х100 |
2,0 | |
|
От 6,50 до 7,00 |
250х250х100 |
2,0 | |
|
От 7,00 до 7,50 |
250х250х100 |
2,0 | |
|
От 7,50 до 8,00 |
250х250х100 |
3,0 | |
|
От 8,00 до 8,50 |
250х250х100 |
3,0 | |
|
От 8,50 до 9,00 |
250х250х100 |
3,0 | |
|
От 9,00 до 9,50 |
250х250х100 |
3,0 | |
|
От 9,50 до 10,00 |
250х250х100 |
3,0 | |
|
От 10,00 до 10,50 |
250х250х100 |
4,0 | |
|
От 10,50 до 11,00 |
250х250х100 |
4,0 | |
|
От 11,00 до 11,50 |
250х250х100 |
4,0 | |
|
От 11,50 до 12,00 |
250х250х100 |
4,0 | |
|
От 12,00 до 12,50 |
250х250х100 |
5,0 | |
|
От 12,50 до 13,00 |
250х250х100 |
5,0 | |
|
От 13,00 до 13,50 |
250х250х100 |
5,0 | |
|
От 13,50 до 14,00 |
250х250х100 |
5,0 | |
|
От 14,00 до 14,50 |
250х250х100 |
5,0 | |
|
От 14,50 до 15,00 |
250х250х100 |
6,0 | |
|
От 15,00 до 15,50 |
250х250х100 |
6,0 | |
|
От 15,50 до 16,00 |
250х250х100 |
6,0 | |
|
От 16,00 до 16,50 |
250х250х100 |
8,0 | |
|
От 16,50 до 17,00 |
250х250х100 |
8,0 | |
|
От 17,00 до 17,50 |
250х250х100 |
8,0 | |
|
От 17,50 до 18,00 |
250х250х100 |
8,0 | |
|
От 18,00 до 18,50 |
250х250х100 |
8,0 | |
|
От 18,50 до 19,00 |
250х250х100 |
8,0 | |
|
От 19,00 до 19,50 |
250х250х100 |
8,0 | |
|
От 19,50 до 20,00 |
250х250х100 |
8,0 | |
|
От 1,00 до 2,00 |
500х300х100 |
0,5 | |
|
От 2,00 до 3,00 |
500х300х100 |
1,0 | |
|
От 3,00 до 4,00 |
500х300х100 |
1,0 | |
|
От 4,00 до 5,00 |
500х300х100 |
1,5 | |
|
От 5,00 до 6,00 |
500х300х100 |
2,0 | |
|
От 6,00 до 7,00 |
500х300х100 |
2,5 | |
|
От 7,00 до 8,00 |
500х300х100 |
3,0 | |
|
От 8,00 до 9,00 |
500х300х100 |
3,5 | |
|
От 9,00 до 10,00 |
500х300х100 |
4,0 | |
|
От 1,0 до 5,0 |
250х250х100 |
1,0 | |
|
От 5,0 до 10,0 |
250х250х100 |
2,0 | |
|
От 10,0 до 15,0 |
250х250х100 |
4,0 | |
|
От 15,0 до 20,0 |
250х250х100 |
7,0 | |
|
От 1 до 10,0 |
500х300х100 |
3,0 | |
|
От 0,99 до 9,99 От 1,0 до 10,0 От 1,01 до 10,01 |
500х300х100 |
5,0 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
60000 |
