Номер по Госреестру СИ: 92712-24
92712-24 Микрометры гладкие
(Обозначение отсутствует)
Назначение средства измерений:
Микрометры гладкие (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры гладкие
Рисунок № 1
Внешний вид.
Микрометры гладкие
Рисунок № 2
Внешний вид.
Микрометры гладкие
Рисунок № 3
Внешний вид.
Микрометры гладкие
Рисунок № 4
Внешний вид.
Микрометры гладкие
Рисунок № 5
Внешний вид.
Микрометры гладкие
Рисунок № 6
Внешний вид.
Микрометры гладкие

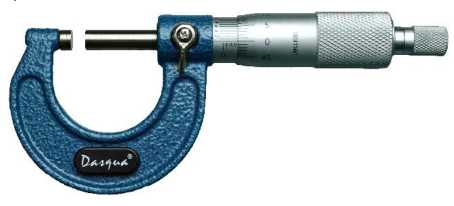

Рисунок № 7
Внешний вид.
Микрометры гладкие

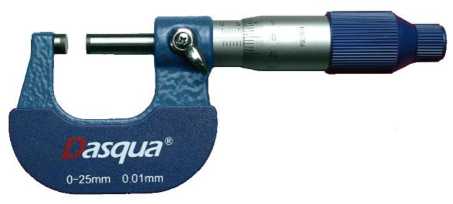

Рисунок № 8
Внешний вид.
Микрометры гладкие

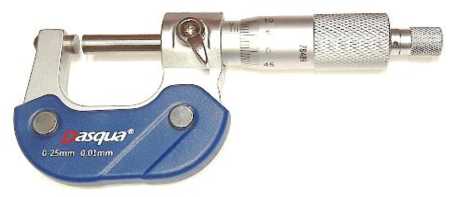

Рисунок № 9
Внешний вид.
Микрометры гладкие
Рисунок № 10
Общие сведения
Дата публикации - 26.07.2024
Срок свидетельства - 25.07.2029
Номер записи - 194572
ID в реестре СИ - 1417850
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МК-500, МК-300, МК-275, МК-250, МК-150, МК 75, МК 50, МК 25, МК (175-200)мм 0,01, МК, Микрометр МЦ 4105-0005 (0-25)-0,001 Dasqua. 2024u, Микрометр МР 4410-1105 (0-25)-0,001 Dasqua, 2024г, исполнение с отсчетом по шкалам стебля и барабана, 4410-1130, 4410-1125, 4111-9120-А, 0-25 мм, -, (25-50) мм, дискр. 0,001 мм, (0-25) мм, дискр. 0,001 мм,
Производитель
Изготовитель - Dasqua Technology Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет RT_57 представляет собой рейтинг 30 ведущих организаций, выполняющих первичную поверку измерительных систем (ИС) и их элементов. Данные охватывают рынок первичных поверок за выбранный год (доступны года с 2019 по н.в.).
Основная цель отчета — оценка активности и доли рынка крупнейших участников, а также степени их оснащенности средствами поверки и эталонами. Отчет содержит сведения о фактической поверочной деятельности каждой организации, включая:
- Количество выполненных первичных поверок ИС и их элементов;
- Долю первичных поверок в общем объеме поверок организации;
- Долю на рынке первичных поверок и всех поверок ИС;
- Количество извещений о непригодности ИС и их рыночную долю;
- Оснащенность средствами поверки и эталонами (по ФГИС АРШН);
- Число поверяемых типов СИ, относящихся к ИС и их элементам.
Отчет представлен в виде интерактивной таблицы с возможностью сортировки, фильтрации, поиска и настройки числа отображаемых записей. Указаны юридические и контактные данные каждой организации с активной ссылкой на запись в реестре аккредитованных лиц.
Кроме рейтинга, для каждого года доступна агрегированная статистика:
- Число уникальных организаций, выполнявших поверку ИС;
- Количество примененных эталонов и ГЭТ;
- Общее количество поверок по различным видам эталонов;
- Прослеживаемость поверок до конкретных ГЭТ.
Таблицы включают сведения о количестве поверок, выполненных с прослеживаемостью до каждого конкретного ГЭТ, что позволяет анализировать метрологическую трассируемость и распределение нагрузки на государственные эталоны.
Отчет может быть использован:
- Органами регулирования для анализа первичного рынка ИС;
- Руководителями организаций при выборе подрядчиков по поверке;
- Методистами и аналитиками при оценке устойчивости метрологической инфраструктуры.
Отчет RT_57 — это инструмент прозрачного анализа лидеров первичного метрологического рынка, позволяющий эффективно сравнивать деятельность организаций в контексте нормативного прослеживания, оснащенности и объемов поверочной практики.
Статистика
Кол-во поверок - 354
Выдано извещений - 2
Кол-во периодических поверок - 61
Кол-во средств измерений - 61
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1729 от 2024.07.25 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Микрометры гладкие (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dasqua Technology Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90185-23 17.10.2028 |
Индикаторы рычажно-зубчатые, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
90289-23 25.10.2028 |
Скобы рычажные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91408-24 26.02.2029 |
Микрометры рычажные , Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
91861-24 12.04.2029 |
Штангенрейсмасы, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92712-24 25.07.2029 |
Микрометры гладкие, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92862-24 12.08.2029 |
Нутромеры микрометрические трехточечные, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95529-25 21.05.2030 |
Штангенглубиномеры, Обозначение отсутствует Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96132-25 13.08.2030 |
Нутромеры индикаторные, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96544-25 01.10.2030 |
Нутромеры микрометрические, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
96817-25 05.11.2030 |
Проволочки и ролики, Dasqua Technology Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Микрометры гладкие (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 36 | 27 | 36 | 0 | 0 | 36 | 36 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 4 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО"СИГНАЛ" (RA.RU.312281) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 12 | 12 | 10 | 2 | 0 | 12 | 10 | 2 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 12 | 11 | 8 | 4 | 0 | 12 | 8 | 4 | |
| АО "ЦС "ЗВЕЗДОЧКА" (RA.RU.312569) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 14 | 8 | 7 | 0 | 15 | 8 | 7 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 39 | 25 | 37 | 2 | 0 | 39 | 37 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 9 | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 9 | 4 | 0 | 9 | 1 | 9 | 0 | 9 | ||
| АО "ЦМИДИМ" (RA.RU.314725) | 15 | 13 | 15 | 0 | 0 | 15 | 15 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 169 | 162 | 156 | 13 | 1 | 169 | 156 | 13 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 13 | 12 | 1 | 0 | 0 | 0 | 0 | ||
| ПАО "ЯКОВЛЕВ" (0334) | 2 | 1 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НИИ ТМ" (RA.RU.311972) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 4 | 3 | 3 | 1 | 0 | 4 | 3 | 1 |
Стоимость поверки Микрометры гладкие (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Порядок работы» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018 «О внесении изменений в Государственную поверочную схему для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840»;
Стандарт предприятия Dasqua Technology Ltd «Микрометры гладкие».
ПравообладательDasqua Technology Ltd., КНР
Адрес: 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu, China.
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Принцип действия микрометров основан на использовании винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются в следующих исполнениях
-
- с отсчетом по шкалам стебля и барабана;
-
- с цифровым отсчетным устройством;
-
- с цифровым отсчетным устройством специальные;
-
- с отсчетом по шкалам стебля и барабана и механическим счетчиком;
Микрометры исполнений с отсчетом по шкалам стебля и барабана состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного устройства для блокировки микрометрического винта, стебля, барабана, трещотки.
Микрометры исполнений с цифровым отсчетным устройством состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного устройства для блокировки микрометрического винта, трещотки, цифрового отсчетного устройства. На поверхности цифрового отсчетного устройства расположен ЖК-дисплей для считывания результатов измерений и кнопки. Отсчет показаний у микрометров исполнения с цифровым отсчетным устройством осуществляется с помощью цифрового отсчетного устройства.
Микрометры исполнений с цифровым отсчетным устройством специальные состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, арретира, цифрового отсчетного устройства. На поверхности цифрового отсчетного устройства расположен ЖК-дисплей для считывания результатов измерений и кнопки. Отсчет показаний у микрометров исполнения с цифровым отсчетным устройством осуществляется с помощью цифрового отсчетного устройства.
Микрометры исполнений с отсчетом по шкалам стебля и барабана и механическим счетчиком состоят из скобы, неподвижной пятки, микрометрического винта с подвижной пяткой, стопорного устройства для блокировки микрометрического винта, стебля, барабана, трещотки и механического счетчика.
Микрометры могут иметь хромированное покрытие. Допускается окрашивать микрометры в цвет по заказу потребителя и отличный от приведенного на рисунках 1-4. Материал корпуса трещотки может отличаться от указанного на рисунках 1, 2 и 4, что не влияет на метрологические характеристики микрометров.
Количество и расположение кнопок у цифрового отсчетного устройства может отличаться от приведенного на рисунках 2 и 3, что не влияет на метрологические характеристики микрометров.
Измерительные поверхности микрометров- плоские. Микрометры с нижним пределом диапазона измерений от 25 мм и более, комплектуются установочными мерами. Установочные меры до 275 мм включительно имеют плоские измерительные поверхности, установочные меры свыше 275 мм имеют сферические измерительные поверхности.
измерений микрометры
Для расширения измерительными пятками.
оснащаются сменными
диапазона
9
микрометров
наносится на
9
Логотип титульный лист паспорта методом.
Микрометры могут поставляться в установочными мерами в пластиковом футляре или алюминиевой коробке.

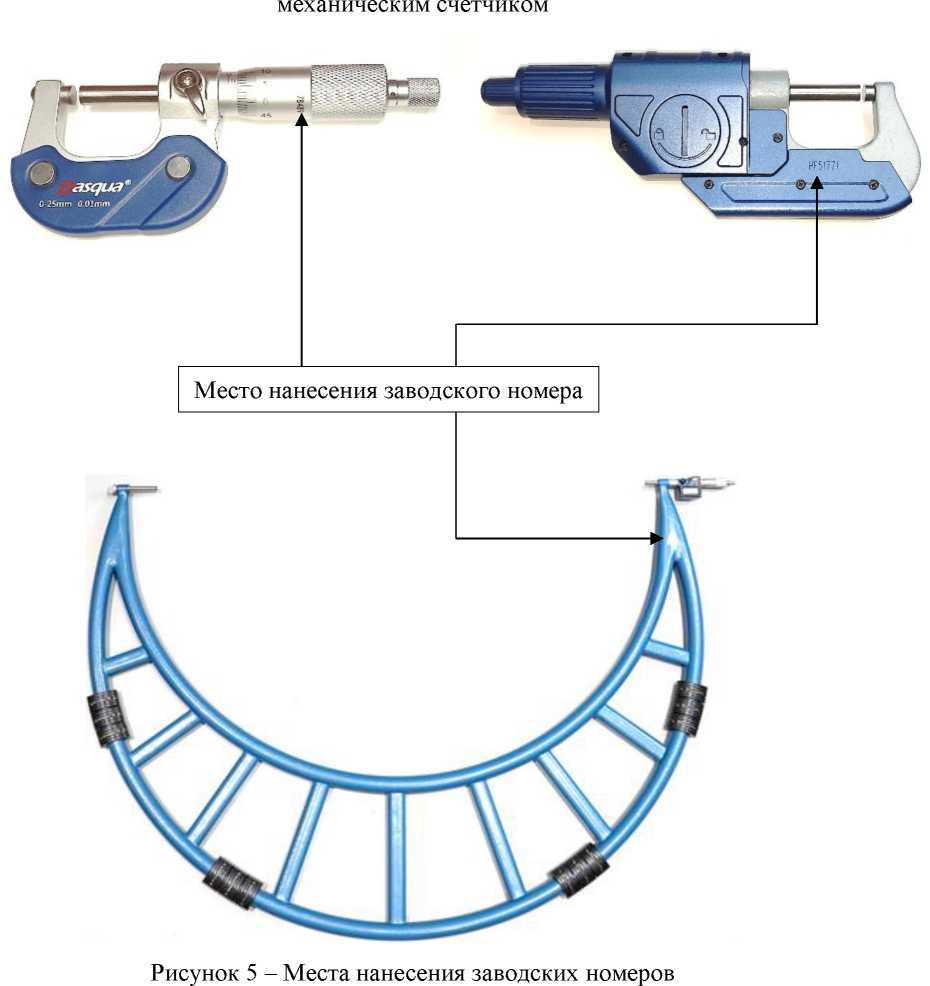

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан, идентификационную табличку или теплоизоляционную накладку методом лазерной гравировки, механической гравировки, травления или в виде наклейки в местах приведенных на рисунке 5.
Возможность нанесения знака поверки на средство измерений отсутствует. Пломбирование микрометров от несанкционированного доступа не предусмотрено. Общий вид микрометров приведен на рисунках 1 - 4.
9
теплоизоляционную накладку типографическим
наборах по 3, 4, 6 и 12 штук в комплекте с

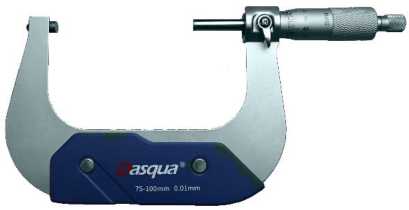

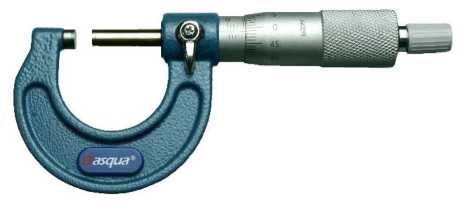

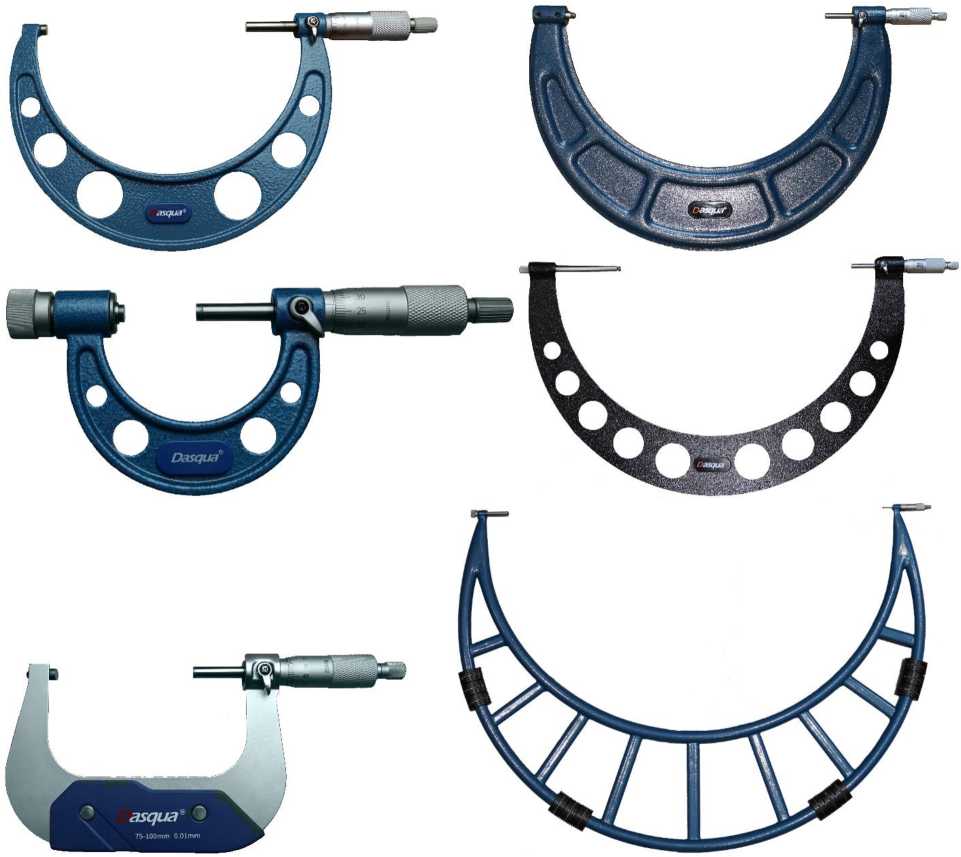

Рисунок 1 - Общий вид микрометров исполнения с отсчетом по шкалам стебля и барабана (лист 1 из 2)
Рисунок 1 (лист 2 из 2)

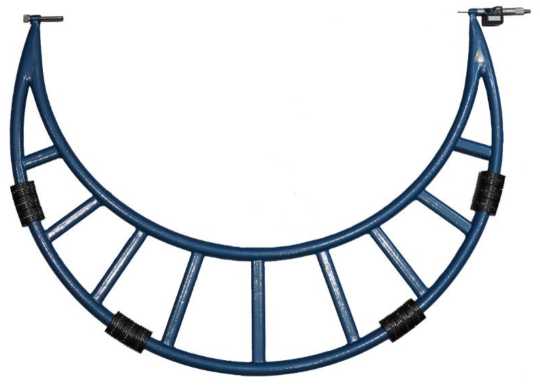

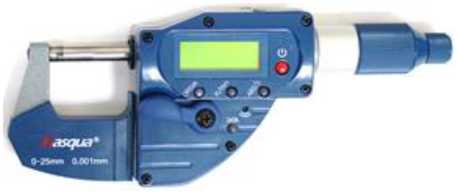

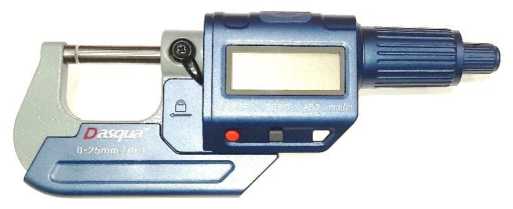

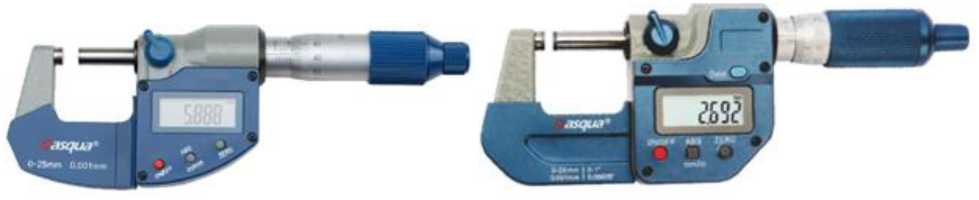

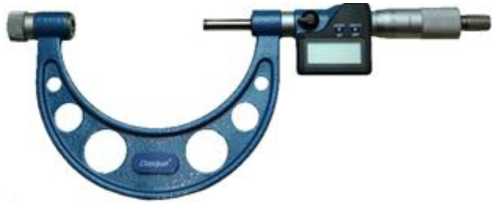

Рисунок 2 - Общий вид микрометров исполнения с цифровым отсчетным устройством (лист 1 из 2)
Рисунок 2 (лист 2 из 2)
3.1
3.3

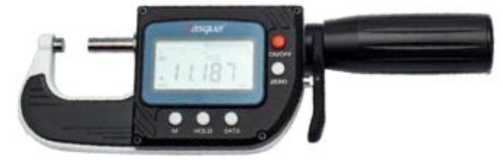

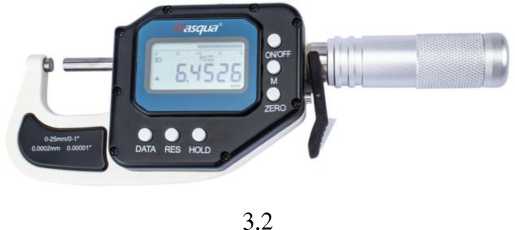

Рисунок 3- Общий вид микрометров исполнения с цифровым отсчетным устройством специальных

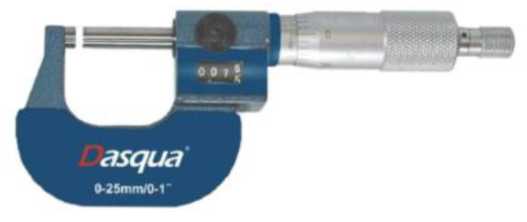

Рисунок 4 - Общий вид микрометров исполнения с отсчетом по шкалам стебля и барабана и
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Микрометр гладкий |
- |
1 шт. |
|
Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм |
- |
1 комп. |
|
Измерительные пятки* |
- |
1 комп. |
|
Элемент питания для микрометров с цифровым отсчетным устройством** |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ПС.МК.01 |
1 экз. |
|
*для микрометров со сменными измерительными пятками | ||
|
**батарейка и (или) зарядное устройство | ||
Таблица 1 - Диапазон измерений, цена деления (шаг дискретности), пределы допускаемой абсолютной погрешности измерений микрометров, допускаемое отклонение от плоскостности плоских измерительных поверхностей микрометров, допускаемое отклонение от параллельности плоских измерительных поверхностей микрометров.
|
Исполнение |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешност и измерений, мм |
Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более |
Отклонение от параллельности плоских измерительных поверхностей микрометра, мкм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
С отсчетом по шкалам стебля и барабана |
от 0 до 25 |
0,01/0,001 |
±0,004 |
0,9 |
2 |
|
от 25 до 50 |
0,01/0,001 |
±0,004 |
0,9 |
2 | |
|
от 50 до 75 |
0,01/0,001 |
±0,005 |
0,9 |
3 | |
|
от 75 до 100 |
0,01/0,001 |
±0,005 |
0,9 |
3 | |
|
от 100 до 125 |
0,01/0,001 |
±0,006 |
0,9 |
3 | |
|
от 125 до 150 |
0,01/0,001 |
±0,006 |
0,9 |
3 | |
|
от 150 до 175 |
0,01/0,001 |
±0,007 |
0,9 |
4 | |
|
от 175 до 200 |
0,01/0,001 |
±0,007 |
0,9 |
4 | |
|
от 200 до 225 |
0,01/0,001 |
±0,008 |
0,9 |
4 | |
|
от 225 до 250 |
0,01/0,001 |
±0,008 |
0,9 |
4 | |
|
от 250 до 275 |
0,01/0,001 |
±0,009 |
0,9 |
5 | |
|
от 275 до 300 |
0,01/0,001 |
±0,009 |
0,9 |
5 | |
|
от 300 до 400 |
0,01 |
±0,011 |
0,9 |
6 | |
|
от 400 до 500 |
0,01 |
±0,013 |
0,9 |
7 | |
|
от 500 до 600 |
0,01 |
±0,015 | |||
|
от 600 до 700 |
0,01 |
±0,016 | |||
|
от 700 до 800 |
0,01 |
±0,018 | |||
|
от 800 до 900 |
0,01 |
±0,020 | |||
|
от 900 до 1000 |
0,01 |
±0,022 | |||
|
от 0 до 50* |
0,01 |
±0,004 |
0,9 |
2 | |
|
от 0 до 100* |
0,01 |
±0,005 |
0,9 |
3 | |
|
от 0 до 150* |
0,01 |
±0,006 |
0,9 |
3 | |
|
от 100 до 200* |
0,01 |
±0,007 |
0,9 |
4 | |
|
от 150 до 300* |
0,01 |
±0,009 |
0,9 |
5 | |
|
от 200 до 300* |
0,01 |
±0,009 |
0,9 |
5 | |
|
от 300 до 400* |
0,01 |
±0,011 |
0,9 |
6 | |
|
от 400 до 500* |
0,01 |
±0,013 |
0,9 |
7 | |
|
от 500 до 600* |
0,01 |
±0,015 | |||
|
от 600 до 700* |
0,01 |
±0,016 | |||
|
от 700 до 800* |
0,01 |
±0,018 | |||
|
от 800 до 900* |
0,01 |
±0,020 | |||
|
от 900 до 1000* |
0,01 |
±0,020 | |||
|
С отсчетом по шкалам стебля и барабана и механическим счетчиком |
от 0 до 25 |
0,01 |
±0,004 |
0,9 |
2 |
|
от 25 до 50 |
0,01 |
±0,004 |
0,9 |
2 | |
|
от 50 до 75 |
0,01 |
±0,005 |
0,9 |
3 | |
|
от 75 до 100 |
0,01 |
±0,005 |
0,9 |
3 | |
|
от 100 до 125 |
0,01 |
±0,006 |
0,9 |
3 | |
|
от 125 до 150 |
0,01 |
±0,006 |
0,9 |
3 |
Продолжение таблицы № 1 1 Л
С цифровым отсчетным устройством специальные
С цифровым отсчетным устройством
|
2 |
3 |
4 |
5 |
6 |
|
от 0 до 25 |
0,001 |
±0,003 |
0,9 |
2 |
|
от 25 до 50 |
0,001 |
±0,003 |
0,9 |
2 |
|
от 50 до 75 |
0,001 |
±0,004 |
0,9 |
3 |
|
от 75 до 100 |
0,001 |
±0,004 |
0,9 |
3 |
|
от 100 до 125 |
0,001 |
±0,005 |
0,9 |
3 |
|
от 125 до 150 |
0,001 |
±0,005 |
0,9 |
3 |
|
от 150 до 175 |
0,001 |
±0,007 |
0,9 |
4 |
|
от 175 до 200 |
0,001 |
±0,007 |
0,9 |
4 |
|
от 200 до 225 |
0,001 |
±0,008 |
0,9 |
4 |
|
от 225 до 250 |
0,001 |
±0,008 |
0,9 |
4 |
|
от 250 до 275 |
0,001 |
±0,009 |
0,9 |
5 |
|
от 275 до 300 |
0,001 |
±0,009 |
0,9 |
5 |
|
от 300 до 400 |
0,001 |
±0,011 |
0,9 |
6 |
|
от 400 до 500 |
0,001 |
±0,013 |
0,9 |
7 |
|
от 500 до 600 |
0,001 |
±0,015 | ||
|
от 600 до 700 |
0,001 |
±0,016 | ||
|
от 700 до 800 |
0,001 |
±0,018 | ||
|
от 800 до 900 |
0,001 |
±0,020 | ||
|
от 900 до 1000 |
0,001 |
±0,020 | ||
|
от 0 до 100* |
0,001 |
±0,003 |
0,9 |
3 |
|
от 100 до 200* |
0,001 |
±0,004 |
0,9 |
4 |
|
от 200 до 300* |
0,001 |
±0,005 |
0,9 |
5 |
|
от 300 до 400* |
0,001 |
±0,006 |
0,9 |
6 |
|
от 400 до 500* |
0,001 |
±0,007 |
0,9 |
7 |
|
от 500 до 600* |
0,001 |
±0,007 | ||
|
от 600 до 700* |
0,001 |
±0,008 | ||
|
от 700 до 800* |
0,001 |
±0,009 | ||
|
от 800 до 900* |
0,001 |
±0,010 | ||
|
от 900 до 1000* |
0,001 |
±0,010 | ||
|
от 0 до 25 |
0,001 |
±0,003** |
0,9 |
2 |
|
от 25 до 50 |
0,001 |
±0,003** |
0,9 |
2 |
|
от 50 до 75 |
0,001 |
±0,004** |
0,9 |
3 |
|
от 75 до 100 |
0,001 |
±0,004** |
0,9 |
3 |
|
от 100 до 125 |
0,001 |
±0,005 |
0,9 |
4 |
|
от 125 до 150 |
0,001 |
±0,005 |
0,9 |
5 |
|
от 0 до 25 |
0,001 |
±0,002*** |
0,9 |
2 |
|
от 25 до 50 |
0,001 |
±0,002*** |
0,9 |
2 |
|
от 50 до 75 |
0,001 |
±0,003*** |
0,9 |
3 |
|
от 75 до 100 |
0,001 |
±0,005*** |
0,9 |
3 |
|
от 0 до 25 |
0,0002 |
±0,0014 |
0,9 |
2 |
|
от 25 до 50 |
0,0002 |
±0,0014 |
0,9 |
2 |
|
от 50 до 75 |
0,0002 |
±0,002 |
0,9 |
3 |
|
от 75 до 100 |
0,0002 |
±0,002 |
0,9 |
3 |
*для расширения диапазона измерений комплектуются сменными измерительными пятками **для микрометров, изображённых на рисунке 3.1
***для микрометров, изображённых на рисунке 3.3
Таблица 2 - Допускаемое отклонение длины установочных мер от номинального размера, отклонение от параллельности плоских измерительных поверхностей установочных мер.
|
Номинальный размер установочных мер, мм |
Допускаемое отклонение длины установочных мер от номинального размера, мкм |
Отклонение от параллельности плоских измерительных поверхностей установочных мер, мкм, не более |
|
25; 50;75 |
±2,5 |
2,1 |
|
100; 125; 150;175; 200; 225; 250;275 |
±6,5 |
3 |
|
300;325;350;375; 400;425; 450; 475 |
±10,5 | |
|
500;525;550;575 |
±12,5 | |
|
600; 625; 650;675; 700; 725; 750; 775; 800; 825; 850; 875; 900; 925; 950;975 |
±20,5 |
Таблица 3 - Отклонение от плоскостности измерительных поверхностей установочных мер с плоскими измерительными поверхностями; измерительное усилие микрометров с отсчетом по шкалам стебля и барабана, с цифровым отсчетным устройством, с отсчетом по шкалам стебля и барабана и механическим счетчиком, условия эксплуатации.
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности измерительных поверхностей установочных мер с плоскими измерительными поверхностями, мкм, не более |
0,9 |
|
Измерительное усилие микрометров с отсчетом по шкалам стебля и барабана, с цифровым отсчетным устройством; с отсчетом по шкалам стебля и барабана и механическим счетчиком, Н |
от 3 до 12 |
|
Условия эксплуатации: -температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 4 -
|
Исполнение |
Диапазон измерений, мм |
Габаритные размеры, мм не более |
Масса, кг не более | ||
|
Длина |
Высота |
Ширина | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
С отсчетом по шкалам стебля и барабана |
от 0 до 25 |
160 |
60 |
37 |
0,3 |
|
от 25 до 50 |
190 |
76 |
37 |
0,4 | |
|
от 50 до 75 |
220 |
91 |
37 |
0,5 | |
|
от 75 до 100 |
250 |
105 |
37 |
0,6 | |
|
от 100 до 125 |
280 |
125 |
27 |
0,75 | |
|
от 125 до 150 |
310 |
142 |
27 |
0,8 | |
|
от 150 до 175 |
335 |
145 |
27 |
0,9 | |
|
от 175 до 200 |
355 |
155 |
27 |
0,9 | |
|
от 200 до 225 |
375 |
170 |
27 |
1,4 | |
|
от 225 до 250 |
399 |
180 |
27 |
1,8 | |
|
от 250 до 275 |
425 |
185 |
27 |
2,5 | |
|
от 275 до 300 |
450 |
207 |
27 |
3,2 | |
|
от 300 до 400 |
701 |
514 |
45 |
3,6 | |
|
от 400 до 500 |
801 |
614 |
45 |
4,5 | |
таблицы № 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
С отсчетом по шкалам стебля и барабана |
от 500 до 600 |
901 |
714 |
45 |
6,0 |
|
от 600 до 700 |
1000 |
814 |
45 |
7,5 | |
|
от 700 до 800 |
1100 |
914 |
45 |
9,5 | |
|
от 800 до 900 |
1200 |
1014 |
45 |
11,5 | |
|
от 900 до 1000 |
1300 |
1114 |
45 |
13,5 | |
|
от 0 до 50 |
180 |
90 |
20 |
0,4 | |
|
от 0 до 100 |
230 |
110 |
20 |
0,6 | |
|
от 0 до 150 |
280 |
160 |
20 |
0,9 | |
|
от 100 до 200 |
330 |
210 |
20 |
1,1 | |
|
С отсчетом по шкалам стебля и барабана |
от 150 до 300 |
430 |
310 |
20 |
3,5 |
|
от 200 до 300 |
430 |
310 |
20 |
3,5 | |
|
С отсчетом по шкалам стебля и барабана и механическим счетчиком |
от 0 до 25 |
165 |
60 |
37 |
0,3 |
|
от 25 до 50 |
195 |
76 |
37 |
0,4 | |
|
от 50 до 75 |
220 |
91 |
37 |
0,5 | |
|
от 75 до 100 |
250 |
105 |
37 |
0,6 | |
|
от 100 до 125 |
280 |
125 |
27 |
0,7 | |
|
от 125 до 150 |
310 |
142 |
27 |
0,8 | |
|
С цифровым отсчетным устройством |
от 0 до 25 |
165 |
60 |
37 |
0,3 |
|
от 25 до 50 |
195 |
76 |
37 |
0,4 | |
|
от 50 до 75 |
225 |
91 |
37 |
0,5 | |
|
от 75 до 100 |
255 |
105 |
37 |
0,6 | |
|
от 100 до 125 |
285 |
125 |
27 |
0,7 | |
|
от 125 до 150 |
315 |
142 |
27 |
0,8 | |
|
от 150 до 175 |
340 |
145 |
27 |
0,9 | |
|
от 175 до 200 |
360 |
155 |
27 |
0,9 | |
|
от 200 до 225 |
380 |
170 |
27 |
1,4 | |
|
от 225 до 250 |
410 |
180 |
27 |
1,8 | |
|
от 250 до 275 |
430 |
185 |
27 |
2,5 | |
|
от 275 до 300 |
455 |
207 |
27 |
3,2 | |
|
от 300 до 400 |
710 |
514 |
45 |
3,6 | |
|
от 400 до 500 |
810 |
614 |
45 |
4,5 | |
|
от 500 до 600 |
910 |
714 |
45 |
6,0 | |
|
от 600 до 700 |
1000 |
814 |
45 |
7,5 | |
|
от 700 до 800 |
1100 |
914 |
45 |
9,5 | |
|
от 800 до 900 |
1200 |
1014 |
45 |
11,5 | |
|
от 900 до 1000 |
1300 |
1114 |
45 |
13,5 | |
|
от 0 до 100 |
290 |
110 |
27 |
0,6 | |
|
от 100 до 200 |
390 |
210 |
27 |
1,1 | |
|
от 200 до 300 |
490 |
310 |
27 |
3,5 | |
|
С цифровым отсчетным устройством специальные |
от 0 до 25 |
175 |
65 |
31 |
0,6 |
|
от 25 до 50 |
205 |
85 |
31 |
0,7 | |
|
от 50 до 75 |
235 |
100 |
31 |
0,8 | |
|
от 75 до 100 |
265 |
115 |
31 |
0,9 | |
|
от 100 до 125 |
280 |
130 |
31 |
1,0 | |
|
от 125 до 150 |
310 |
160 |
31 |
1,1 |
