Принцип действия анализаторов, основан на измерении удельного сопротивления жидкости.

Анализаторы состоят из датчика, измерительного преобразователя, распределителя энергии питания. Общий вид измерительных преобразователей приведен на рисунке 1, датчиков - на рисунке 2.

Датчик включает двухэлектродный или четырехэлектродный первичный преобразователь электропроводимости и первичный преобразователь температуры и имеет два вида монтажного исполнения: проточного и погружного. Дисплей измерительного преобразователя отображает текущее значение удельной электропроводимости и температуры анализируемой жидкости. Встроенный микропроцессор позволяет задавать параметры режимов измерения, в том числе температурной компенсации; проводить настройку приборов, вести журнал измерений; использовать для температурной компенсации имеющиеся в памяти данные (матрицы) по нескольким водным растворам как в области низкой, так и высокой удельной электропроводимости.

Анализаторы имеют программы тестирования датчика и всего прибора. Питание измерительных преобразователей анализаторов осуществляется как постоянным током от распределителя источника питания (в двухпроводных моделях EXA SC202), переменным током (в четырехпроводной модели EXA SC100), постоянным и переменным током (в четырехпроводных моделях EXA DC402 и EXAxt SC450).

Управление процессом измерения возможно через внешний компьютер, через цифровую связь по протоколу HART в модели EXA SC202, EXAxt SC450.

EXA SC100         EXA SC202       EXA DC402       EXAxt SC450

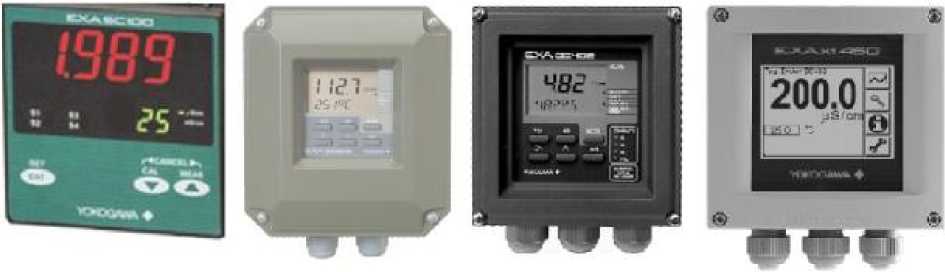

Рисунок 1 - Общий вид преобразователей

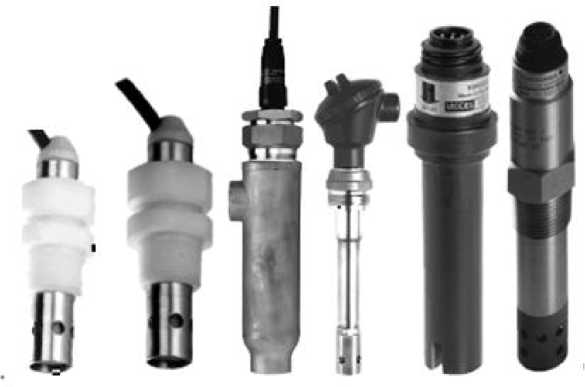

Рисунок 2 - Общий вид датчиков SC

В комплект поставки анализатора жидкости кондуктометрического входят :

- одна из моделей измерительного преобразователя EXA SC202G, EXA SC202S, EXA DC402G, EXA SC202SJ, ЕХА SC100, EXAxt SC450G (по заказу);

- один из датчиков : SC4A, SC210G-A, SC210G-B, SC42-SP34, SC42-SP24, SC42-EP04, SC42-EP14, SC42-EP08, SC-FP04, SC42-FP08, SC42-TP04, SC42-TP08, SC42-EP18, SC42-EP15, SC8SG, SX42-SX34, SX42-SX24 (по заказу);

- кабель : один из WU40, WU41;

- руководство по эксплуатации одной из моделей;

- методика поверки .

Блоки, поставляемые по заказу покупателя: датчик(и), перечисленные выше; преобразователи, перечисленные выше; кабели WU40, WU41, WF10;

держатели и фитинги FF40, FD40, FS40, PR4A; шаровой клапан BV20;

распределитель источника питания PH201G или SDBT; барьер искрозащиты BARD;

клеммная коробка ВА10.

Диапазоны измерений удельной электропроводимости анализатора с датчиком, См/м:

SC42-SP34, SX42-SX34, SC4A-002, SC210G-A

SC42-SP24, SX42-SX24, SC4A-010, SC8SG-R31

SC42-EP14, SC42-EP15

SC42-EP04, SC42-FP04, SC42-TP04, SC42-EP18

SC42-EP08. SC42-FP08, SC42-TP08 SC210G-B

SC8SG-R61

Диапазон показаний удельной электропроводимости, См/м Пределы допускаемой основной приведенной погрешности измерений удельной электропроводимости, %, в диапазоне (от 0 до 140^-3) См/м, (в диапазоне температуры измеряемой среды от 0 до 100 °С) с датчиками:

SC42-SP34, SC42-SP24, SC42-EP14, SC42-EP18, SC42-EP15, SX42-SX24, SX42-SX34, SC8SG, SC210G-A;

SC42-EP04, SC4A, SC42-EP18, SC42-FP08, SC42-TP04,SC42-TP08, SC42-EP08

Пределы допускаемой основной относительной погрешности измерений удельной электропроводимости (в диапазоне температуры измеряемой среды от 0 до 100 °С), %, (См/м):

(от 10^-3 до 10^-2) с датчиками SC42-SP34, SX42-SX34, SC8SG, SC210G-A

(от 10_-^-₃³ до 10^-1) с датчиком SX42-SX24, SC4A, SC42-SP24

(от 10^-3 до 1,00) с датчиками SC42-EP14, SC42-P15

(от 540^-2 до 2) с датчиком SC210G-B

(от10^-3 до 10) с датчиком SC42-EP04 SC42-FP04, SC42-EP18, SC42-TP04

(от 10^-3 до 100) с датчиками SC42-EP08, SC42-FP08, SC42-TP08 (от 10^-1 до 100) с датчиком SC8SG-R61

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, %

Диапазон аналогового выходного сигнала, мА

Диапазон установления температуры приведения для температурной компенсации, °С

Диапазон измерения температуры рабочей среды для датчиков, °С: SC210G-A; SC210G-B

SC8SG

SC4A, SC42-EP14, SC42-EP15, SC42-EP04, SC42-EP08; SC42-

FP04, SC42-TP04,SC42-FP08, SC42-EP18, SC42-TP08

SX42-SX34, SC42-SX24

SC42-SP34, SC42-SP24

Время прогрева, мин

Время установления показаний на уровне 0,9 установившегося значения (Т0,9), с, не более

Потребляемая мощность, не более:

модель EXA SC202, Вт (B-A)

модель ЕХА SC100, B^A

модели EXA DC402, EXAxt SC450, Вт (B-A)

Масса, кг, не более:

• - датчик

• - преобразователь измерительный

• - распределитель источника питания

Габаритные размеры, мм, не более

• - датчик

  Лист № 3

  Всего листов 5 от Г10^-6 до 199,9

  ± 2

  ± 2

  ± 2

  ± 2

  ± 3

  ± 2

  ± 2 ± 0,5

  от 0/4 до 20

  от 0 до 100

  от 0 до 105

  от 0 до 130 от минус 10 до плюс 110 от минус 10 до плюс 250 от минус 10 до плюс 150 20

  15

  4,8 (7; 11)

  9

  10 (10)

  1,5

  3,1

  1,7

  334, 039

- преобразователь измерительный

- распределитель источника питания

Условия эксплуатации:

- диапазон температуры окружающей среды , °С

- напряжение питания модели , В :

EXA SC202

EXA SC100

EXA DC402

EXAxt SC450

- диапазон относительной влажности окружаю -щей среды, %
