Наименование

Количество, шт.

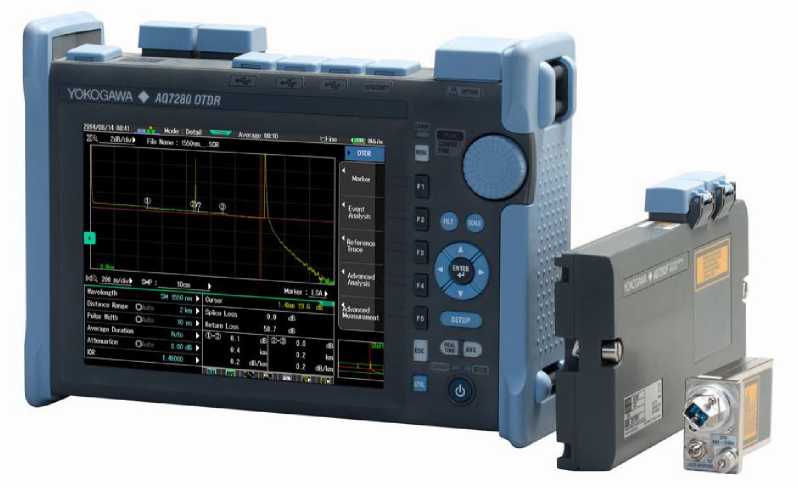

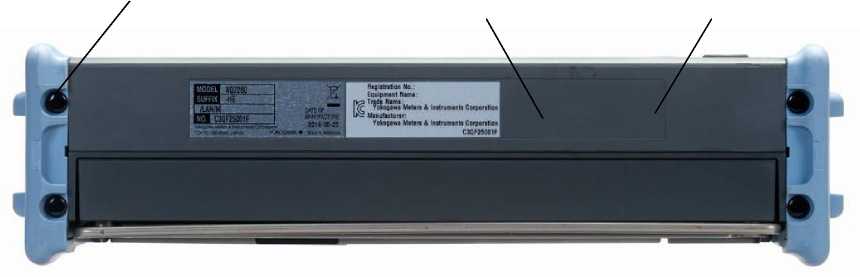

Рефлектометр оптический AQ7280

1

Сменный рефлектометрический блок * со сменным оптическим адаптером FC; SC; LC; ST **

1

Сменный блок измерителя мощности и источника видимого излучения* со сменным оптическим адаптером 2,5; 1,25; SC; FC **

1

Аккумуляторная батарея Li-Ion

1

Блок питания (сетевой адаптер)

1

Компакт-диск с программным обеспечением

1

Наручный ремень

1

Наплечный ремень

1

Руководство по эксплуатации

1

Кейс для транспортировки

1

Наименование характеристики

Значение характеристики моделей сменных рефлектометрических блоков

модель AQ7282A

модель AQ7283A

модель AQ7284A

Тип волокна

одномодовое 9/125 мкм

Рабочие длины волн, нм

1310±25

1550±25

1310±25

1550±25

1310±25

1550±25

Динамический диапазон измерений ослабления¹, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1)

для длины волны 1310 нм: 36 / 38

для длины волны

1550 нм: 34 / 36

для длины волны 1310 нм: 40 / 42

для длины волны 1550 нм: 38 / 40

для длины волны

1310 нм: 44 / 46 для длины волны

1550 нм: 43 / 45

Пределы допускаемой абсолютной погрешности измерения ослабления, дБ

ДА= ± 0,03 •А,

где А - измеряемое ослабление, дБ

Диапазоны измеряемых длин, км

0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512

Пределы допускаемой основной абсолютной погрешности при измерении длины, м

ДL = ± (0,75 + 240^-5L + 6),

где L - измеряемая длина, м;

6 - дискретность отсчета в измеряемом диапазоне длин, м

Мертвая зона при измерении ослабления, не более, м

• - для длины волны 1310 нм

• - для длины волны 1550 нм

3,5

4

Мертвая зона при измерении положения неоднородности, не более, м

0,6

Длительность зондирующих импульсов, нс

3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000

¹ Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме).

Наименование

характеристики

Значение характеристики моделей сменных рефлектометрических блоков

модель AQ7285A

модель AQ7283F

модель AQ7283H

Тип волокна

одномодовое 9/125 мкм

Рабочие длины волн, нм

1310±25

1550 ± 25

1310±25

1550 ± 25

1650 ± 5

1310±25

1550 ± 25

1625±25

Динамический диапазон измерений ослабления¹, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1)

для длины волны 1310 нм: 48 / 50

для длины волны

1550 нм: 48 / 50

для длины волны 1310 нм: 40 / 42

для длины волны 1550 нм: 38 / 40

для длины волны 1650 нм: 38 / 40

для длины волны 1310 нм: 40 / 42 для длины волны

1550 нм: 38 / 40 для длины волны 1625 нм: 37 / 39

Пределы допускаемой абсолютной погрешности измерения ослабления, дБ

ДА= ± 0,03 •А,

где А - измеряемое ослабление, дБ

Диапазоны измеряемых длин, км

0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200; 0 - 300; 0 - 400; 0 - 512

Пределы допускаемой основной абсолютной погрешности при измерении длины, м

ДL = ± (0,75 + 240^-5L + 6),

где L - измеряемая длина, м;

6 - дискретность отсчета в измеряемом диапазоне длин, м

Мертвая зона при измерении ослабления, не более, м

• - для длины волны 1310 нм

• - для длины волны 1550 нм

• - для длины волны 1625 нм

• - для длины волны 1650 нм

3,5

4

4

4

Мертвая зона при измерении положения неоднородности, не более, м

0,5

0,6

Длительность зондирующих импульсов, нс

3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000

¹ Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме).

Наименование характеристики

Значение характеристики моделей сменных рефлектометрических блоков

модель AQ7284H

модель AQ7283K

модель AQ7282M

Тип волокна

одномодовое 9/125 мкм

многомодовое 50/125 мкм 62,5/125 мкм

1310±25

1310±25

850 ± 30

Рабочие длины волн, нм

1550 ± 25

1490 ± 25

1300 ± 30

1625 ± 25

1550 ± 25

1625 ±25

Наименование характеристики

Значение характеристики моделей сменных рефлектометрических блоков

модель AQ7284Н

модель AQ7283K

модель AQ7282M

Динамический диапазон измерений ослабления¹, дБ, не менее (усреднении 3 мин, по уровню 98% от максимума шумов / по уровню SNR=1)

при длительности импульса 20 мкс

при длительности импульса 500 нс: для длины волны

850 нм: 23 / 25 при длительности импульса 1 мкс:

для длины волны 1300 нм: 25 / 27

для длины волны 1310 нм: 44 / 46

для длины волны 1550 нм: 43 / 45

для длины волны 1625 нм: 42 / 44

для длины волны 1310 нм: 40 / 42

для длины волны 1490 нм: 36 / 38

для длины волны 1550 нм: 38 / 40

для длины волны 1650 нм: 38 / 40

Пределы допускаемой абсолютной погрешности измерения ослабления, дБ

ДА= ± 0,03 •А,

где А - измеряемое ослабление, дБ

¹ Динамический диапазон - разность в децибелах между уровнем сигнала ближнего к прибору конца измеряемого оптического кабеля, и уровнем шум сти импульса 20 мкс (в одномодовом режиме), при длительности импульса волны 850 нм и 1 мкс для длины волны 1300 нм (в многомодовом

, рассеянного от ов при длительно-500 нс для длины режиме)

Диапазоны измеряемых длин, км

0 - 0,2; 0 - 0,5; 0 - 1; 0 - 2; 0 - 5; 0 - 10; 0 - 20; 0 - 30; 0 - 50; 0 - 100; 0 - 200;

0 - 300; 0 - 400; 0 - 512

0 - 0,2; 0 - 0,5;

0 - 1; 0 - 2; 0 - 5;

0 - 10; 0 - 20;

0 - 30; 0 - 50;

0 - 100

Пределы допускаемой основной абсолютной погрешности при измерении длины, м

ДЬ = ± (0,75 + 240^-5L + 6), где L - измеряемая длина, м;

6 - дискретность отсчета в измеряемом диапазоне длин, м

Мертвая зона при измерении ослабления, не более, м

• - для длины волны 1310 нм

• - для длины волны 1490 нм

• - для длины волны 1550 нм

• - для длины волны 1625 нм

• - для длины волны 1650 нм

• - для длины волны 850 нм

• - для длины волны 1300 нм

3,5

4

4

4

4

• 4

• 5

Мертвая зона при измерении положения неоднородности не более, м

0,6

Длительность зондирующих импульсов, нс

3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000

для длины волны

850 нм:

3, 10, 20, 30, 50,

100, 200, 300, 500, 1000

для длины волны 1300 нм:

3, 10, 20, 30, 50, 100, 200, 300,

500, 1000, 2000, 5000

Наименование

характеристики

Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра

модель

AQ7282A

модель

AQ7283A

модель

AQ7284A

модель

AQ7285A

Длины волн градуировки, нм

1310, 1490, 1550, 1625, 1650

Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм*

от минус 50 до минус 10

Диапазон измерений уровня средней мощности оптического излучения, дБм

от минус 20 до минус 10

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ

± 0,5

Длины волн излучения источника, нм

1310±25

1550±25

Уровень выходной мощности источника в непрерывном режиме, дБм, не менее

минус 4

Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более

± 0,05

* здесь и далее (дБм) обозначает (дБ) относительно 1 мВт

Наименование характеристики

Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра

модель         модель        модель        модель

AQ7283F     AQ7283H     AQ7284Н    AQ7283К

Длины волн градуировки, нм

1310, 1490, 1550, 1625, 1650

Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм

от минус 50 до минус 10

Диапазон измерений уровня средней мощности оптического излучения, дБм

от минус 20 до минус 10

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ

± 0,5

Наименование характеристики

Значение характеристики для опций измерителя мощности и источника оптического излучения рефлектометра

модель

AQ7283F

модель        модель

AQ7283H    AQ7284Н

модель

AQ7283К

Длины волн излучения источника, нм

1310 ± 25

1550 ± 25

1650 ± 10

1310 ± 25

1550 ± 25

1625 ± 25

1310±25

1550 ± 25

1490 ± 25

1625 ± 25

Уровень выходной мощности источника в непрерывном режиме, дБм, не менее

минус 4

Нестабильность уровня мощности излучения источника в непрерывном режиме за 5 мин (после 5 мин прогрева), дБ, не более для 1310 и 1550 нм для 1490, 1625 и 1650 нм

± 0,05

± 0,15

Наименование характеристики

Значение характеристики для блоков измерителя мощности

модель        модель

AQ2780     AQ2780V

модель        модель

AQ2781     AQ2781V

Длины волн градуировки, нм

850, 1300, 1310, 1490, 1550, 1625, 1650

Диапазон отображаемых значений уровня средней мощности оптического излучения, дБм

от минус 70 до 10

от минус 50 до 27

Диапазон измерений уровня средней мощности оптического излучения (Р), дБм Непрерывное: Модулированное:

от минус 60 до 10

от минус 60 до 7

от минус 40 до 27

от минус 40 до 24

Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки

850

нм

± [°^{Л +} A 0

( „. 1A;

1300

1310

1490

1550

1625

1650 нм

± (⁰'^{3 +}1

± f“+Т1

Электропитание осуществляется:

• - от встроенной аккумуляторной батареи;

• - от сети переменного тока через блок питания (сетевой адаптер):

напряжением, В частотой, Гц

220 ± 22

50 ± 1

Габаритные размеры, мм, не более

287 х 210 х 80

Масса, кг, не более

3

Условия эксплуатации:

Температура окружающей среды, °С

- при питании от аккумуляторной батареи

от минус 10 до плюс 50

- при питании от сетевого адаптера

от 0 до плюс 40

- при зарядке аккумуляторной батареи

от 0 до плюс 35

Относительная влажность воздуха,

(без конденсации влаги), %

- при питании от аккумуляторной батареи

от 0 до 90

- при питании от сетевого адаптера

от 20 до 90
