Наименование

Обозначение

Количество

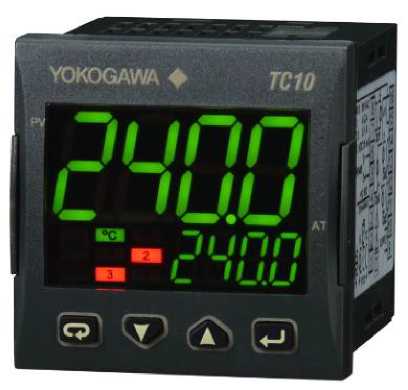

Контроллер ТС 10 (модель согласно заказу), шт.

-

1

Кронштейны для монтажа, компл.

-

1

Руководство по эксплуатации,экз.

GS 05C01E81-01RU

1

Методика поверки, экз.

МП 201-084-2017

1

Диапазон измерений (тип термопар, термопреобразователей сопротивления)

Единица наименьшего разряда цифровой индикации (е.м.р.)

Пределы допускаемой абсолютной погрешности

1

2

3

Изме

рение напряжения постоянного тока

от 0 до 60 мВ

10 мкВ

±(5-10’³-Х+1-10’²) мВ

от 12 до 60 мВ

1

2

3

от 0 до 5 В

1 мВ

±(540^-3^Х+140^-3) В

от 1 до 5 В

от 0 до 10 В

10 мВ

±(540^-3^Х+140^-2) В

от 2 до 10 В

Измерение силы постоянного тока

от 0 до 20 мА

10 мкА

±(540^-3^Х+140^-2) мА

от 4 до 20 мА

Измерение сигналы от термопар (ТП)

ТП J: от -50 до +1000 °С

0,1 °С;

1 °С, когда значение температуры >1000 °С

±(540^-3^Х+0,1) °С; ±(540^-3^Х+1) °С, когда значение температуры >1000 °С

ТП К: от -50 до +1370 °С

ТП R: от -50 до +1760 °С

ТП T: от -50 до +1000 °С

ТП S: от -50 до +1000 °С

±(140^<Х+0,1) °С

Измерение сигналов от термопреобразователей сопротивления (а=0,00385 °С^-1)

Pt100: от -200 до +850 °С

0,1 °С

±(540^-3^Х+0,1) °С

Pt1000: от -200 до +850 °С

Примечания

^* без учета погрешности канала компенсации температуры холодного спая, функция обнаружения перегорания отключена.

Пределы допускаемой погрешности канала компенсации температуры холодного спая ±0,1 °С;

Х - значение измеряемой величины.

Диапазон воспроизведения

Пределы допускаемой основной приведенной к диапазону воспроизведения погрешности, %

Допускаемый температурный коэффициент, %/°С

от 0 до 20 мА

*

±0,2

±0,05

от 4 до 20 мА

от 0 до 10 В

_Л ~**

±0,3

от 2 до 10 В

Примечания

_*

максимальное сопротивление нагрузки 600 Ом. **

минимальное сопротивление нагрузки 500 Ом.

Наименование параметра

Значение

Г абаритные размеры, мм

48 х 48 х 73

Масса, кг

0,18

Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги)

+25

от 20 до 80

Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги)

от 0 до +50

от 20 до 90

Напряжение питания, В

• - постоянного тока

• - переменного тока

от 21,6 до 26,4

от 85 до 264
