Комплексы применяются в качестве вторичной части измерительных, сетевых управляющих и телеметрических систем сбора и передачи данных, используемых для построения автоматических и автоматизированных систем измерения, контроля, регулирования, автоматических систем пожаротушения, диагностики и управления производственными процессами, технологическими линиями и агрегатами, высокоскоростным управлением турбомашинами и другие применения в различных отраслях промышленности.

Комплексы также применяются в составе узлов учета количества жидкости, пара, газа, тепловой энергии, электрической энергии, нефти, нефтепродуктов и др.

Комплексы STARDOM строятся на базе автономных контроллеров FCN и FCN-RTU модульного типа, автономных контроллеров FCJ, а также, могут включать в себя различное периферийное оборудование, операторские станции, серверы баз данных с системным и прикладным программным обеспечением, различные библиотеки и модули программ, обеспечивающие разнообразную математическую обработку измерительной и другой информации, архивирование данных, быстрый обмен и передачу информации между различными сетевыми уровнями системы и периферийного оборудования, автоматизированную настройку контуров управления, обеспечения человеко - машинных интерфейсов и передачи информационных данных по различным сетевым протоколам.

Для связи с компонентами, периферийными устройствами, интеллектуальными датчиками и сторонними системами управления комплексы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, Modbus TCP, Modbus RTU, OPC, SB-bus, Serial Bus RS232/RS422/RS485, Foundation Fieldbus, Profibus, CANopen, DNP3, HART и других.

Комплексы позволяют создавать как простые, так и сложные многоуровневые, распределенные системы управления технологическими объектами различной сложности.

Комплексы STARDOM, построенные на базе автономных модульных контроллеров FCN могут расширяться до 25 шт. аналоговыми, дискретными, коммуникационными модулями и другими модулями (контроллеры FCN-RTU - до 3 или 8 шт. модулями в зависимости от комплектации).

Комплексы STARDOM, построенные на базе автономных контроллеров FCN и FCN-RTU выполнены на базе следующих измерительно - управляющих модулей:

NFAI135  - модуль аналоговых входов от 4 до 20 мА, 8 каналов, изолированные каналы

(ток);

NFAP135 - модуль импульсных входов, 8 каналов, отсчет импульсов от 0 до 10 кГц, изолированные каналы (счет, частота);

Лист № 2

Всего листов 14

NFAF135 - модуль частотных входов, 8 каналов, измерение частоты прямоугольных импульсов от 0,1 до 10 кГц, изолированные каналы (частота);

NFAI141  - модуль аналоговых входов от 4 до 20 мА, 16 каналов, неизолированный (ток);

NFAV141 - модуль аналоговых входов от 1 до 5 В, 16 каналов, неизолированный (напряжение);

NFAV142 - модуль аналоговых входов минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);

NFAT141 - модуль входа ТС/мВ, 16 каналов, изолированный (сигналы от термопар, напряжение);

NFAI143  - модуль аналоговых входов от 4до 20 мА, 16 каналов, изолированный (ток);

NFAV144 - модуль аналоговых входов от минус 10 до плюс 10 В или от 1 до 5 В (программно конфигурируется), 16 каналов, изолированный (напряжение);

NFAR181 - модуль входа RTD, 12 каналов, изолированные каналы (сигналы от термометров сопротивления, 2-х или 3-х проводное подключение);

NFAI835  - модуль аналоговых входов/выходов от 4 до 20 мА, 4 канала вход/4 канала выход,

изолированные каналы (ток);

NFAI841 - модуль аналоговых входов/выходов от 4 до 20 мА, 8 каналов вход/ 8 каналов выход, неизолированный (ток);

NFAB841 - модуль аналоговых входов/выходов, от 1 до 5 В вход, от 4 до 20 мА выход, 8 каналов вход/ 8 каналов выход, неизолированный (напряжение, ток);

NFAV542 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, неизолированный (напряжение);

NFAI543  - модуль аналоговых выходов от 4 до 20 мА, 16 каналов, изолированный (ток);

NFAV544 - модуль аналоговых выходов от минус 10 до плюс 10 В, 16 каналов, изолированный (напряжение);

NFDV532 - модуль импульсных выходов, 4 канала, изолированные каналы (частота, широтно-импульсный);

NFGS813 - сервомодуль для турбомашин со встроенными каналами входа/выхода, 4 изолированных канала входов сигнала от линейного регулируемого дифференциального трансформатора сервоклапана, 4 изолированных канала входов от 1 до 5 В (напряжение), 2 изолированных канала выходов аппаратного контура ПИД регулирования от минус 50 до плюс 50 мА (ток);

NFGP813 - высокоскоростной модуль защиты для турбомашин со встроенными каналами входа/выхода, 6 изолированных канала входов от 1 до 5 В (напряжение), 4 изолированных канала входов от 50 Гц до 25 кГц или от 0,04 Гц до 2 кГц (частота);

NFCP050 - модуль CPU FCN-RTU со встроенными каналами в/в, 12 каналов аналоговых дифференциальных входов от 1 до 5 В (напряжение), 2 канала аналоговых выходов от 4 до 20 мА (ток), 2 канала импульсных входов от 0 до 10 кГц (счет, частота), 1 канал аналогового входа от 1 до 32 В (напряжение), c функцией ведения времени;

NFCP100 - модуль CPU FCN без аналоговых входов и выходов c функцией ведения времени.

Комплексы STARDOM, построенные на базе автономных контроллеров FCJ выполнены на базе следующих измерительно - управляющих модулей:

NFJT100  - модуль FCJ типа «все в одном» со встроенными каналами аналогового вво-

да/вывода: аналоговый вход - 6 или 2 канала (напряжение), аналоговый выход -2 или 6 канала (ток), c функцией ведения времени.

Общий вид комплексов приведён на рисунках 1 - 3.

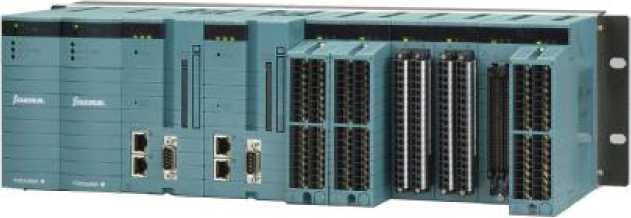

Рисунок 1 - Общий вид комплекса на базе контроллеров FCN

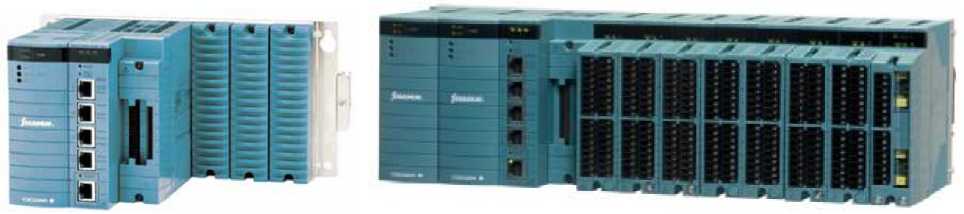

Рисунок 2 - Общий вид комплексов на базе контроллеров FCN-RTU

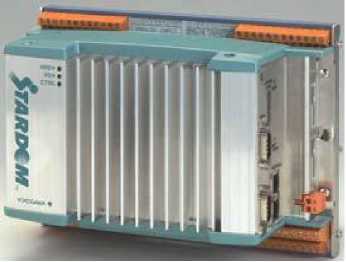

Рисунок 3 - Общий вид комплекса на базе контроллеров FCJ

Комплектность комплекса определяется индивидуальным проектом. В комплект поставки также входят:

• - комплект технической документации;

• - программное обеспечение, лицензии, аппаратное обеспечение

Комплектность комплекса представлена в таблице 4.

Таблица 4. Комплектность комплексов.

Окончание таблицы 4

Спецификация большинства модулей в общем виде обозначается:

NF...-xxxyyy,

где:

NF... определяет базовую модель модуля комплексов STARDOM;

через дефис «-» определяются опции, расширения и дополнительные аксессуары;

ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения;

yyy определяет дополнительные опции, расширения и аксессуары, могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ».

Спецификация лицензий программного обеспечения и носителей информации в общем виде обозначается:

NT...xxxyyy,

где:

NT... определяет базовый тип лицензии ПО;

ххх определяет основные опции и расширения, могут применяться различной длины символы и цифробуквенные обозначения;

yyy определяет дополнительные опции, расширения, количество лицензий и др., могут применяться различной длины символы и цифробуквенные обозначения и/или разделенные знаками « / », « - ».

Основные метрологические характеристики измерительных каналов (модулей) комплексов STARDOM приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Окончание таблицы 2

Примечания

* - Погрешность канала компенсации температуры холодного спая не включена в до -пускаемую основную погрешность. Пределы допускаемой погрешности канала компенсации температуры холодного спая термопары (со встроенным термочувствительным элементом) для рабочих условий применения приведены в таблице 3.

** - Погрешность измерения текущего времени в комплексе, включая модуль CPU FCN NFCP100, определяется пределами абсолютной погрешности суточного хода часов. Пределы абсолютной погрешности измерения текущего системного времени ± 3,5 с в сутки при температуре 25 °С.

*** - Допускаемый температурный коэффициент указан в процентах от диапазона измерений.

Таблица 3

При измерении сигналов от термопар, соответствующих области отрицательных температур, значение погрешности канала компенсации температуры холодного спая термопар из таблицы 3 следует умножать на коэффициент К= Е_о /Е где Е_о - приращение термо-э.д.с. на градус Цельсия в точке, соответствующей 0 °С, Е - приращение термо - э.д.с. на градус Цельсия в точке, соответствующей значению измеряемой температуры t из области отрицательных температур.

Бинарные (дискретные) модули, источники питания, процессоры, коммуникационные модули, модули c цифровыми протоколами передачи данных (HART, Foundation Fieldbus, Modbus, Profibus, CANopen, OPC и другие цифровые протоколы связи), входящие в состав комплексов, не относятся к измерительным компонентам, не требуют свидетельства утверждения типа средств измерений и не требуют первичной или периодической поверки. При вводе комплексов в эксплуатацию, должны проводиться испытания в части правильного функционирования компонент и модулей с цифровыми протоколами передачи данных, проверки целостности передаваемых по цифровым протоколам и линиям связи метрологических данных и отсутствия ошибок их передачи.

Рабочие условия применения:

• - температура окружающей среды:

от 0 до + 60 °С для комплексов, построенных на FCJ в стандартном исполнении;

от минус 40 до + 60 °С для комплексов, построенных на FCJ в специальном исполнении по заказу (опция /EXT);

от 0 до + 55 °С для комплексов, построенных на FCN;

от минус 40 до + 70 °С для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU050 c расширением до 3 шт. модулей);

от минус 20 до + 70 °С для комплексов, построенных на FCN-RTU (при комплектации базовым модулем NFBU200 c расширением до 8 шт. модулей);

• - относительная влажность: от 5 до 95% без конденсации;

Напряжение питания:

для комплексов, построенных на FCN:

• - от 80 до 132 В переменного тока частотой от 47 до 66 Гц;

• - от 170 до 264 В переменного тока частотой от 47 до 66 Гц;

• - от 21,6 до 31,2 В постоянного тока.

для комплексов, построенных на FCN-RTU:

• - от 10 до 30 В постоянного тока;

• - от 21,6 до 31,2 В постоянного тока.

для комплексов, построенных на FCJ:

• - 24 В ± 10 % постоянного тока.

для комплексов STARDOM:

• - относительная влажность: от 5 до 95 % без конденсации;

• - температура транспортирования и хранения от минус 40 до +85 °С.

• - градиент температуры среды в работе: в пределах ± 10 °С/ч;

• - градиент температуры среды при хранении: в пределах ± 20 °С/ч;

• - охлаждение: естественное, воздушное, минимальные зазоры сверху и снизу не менее 100 мм;

• - содержание пыли в окружающем воздухе: менее 0,3 мг/м³;

• - класс защиты от пыли и воды: IP20;

• - размещение: до 2000 м над уровнем моря (до 3000 м для FCN-RTU);

• - помехи электрического поля: менее 3 В/м (в диапазоне частот от 26 МГц до 1 ГГц);

• - помехи магнитного поля: менее 30 А/м (перемен. тока 50 Гц), и менее 400 А/м (постоянного тока);

• - электростатические разряды: менее 4 кВ (контактный разряд на поверхность корпуса) и менее 8 кВ (через воздушный промежуток);

• - виб2юустойчивость: 0,15 мм в частотном диапазоне вибраций от 5 до 58 Гц, ускорение 9,8 м/с² в диапазоне частот вибраций от 58 до 150 Гц;

• - ударопрочность: ускорение 147 м/с² однократного импульса удара по любой оси X, Y, Z длительностью 11 мс формы синусоидальной полуволны;

• - заземление: менее 100 Ом.

Потребляемая мощность, габаритные размеры и масса - в зависимости от модифика

ции и комплектации комплекса.
