Принцип действия pH-метров основан на измерении электродвижущей силы (ЭДС) электродной системы с дальнейшим преобразованием ЭДС в активность ионов водорода (рН).

pH-метры являются портативными, переносными средствами измерений. Модель рН-71 состоит из измерительного преобразователя и датчика рН, модель рН-72 - из измерительного преобразователя и датчиков рН и ОВП.

Датчики представляют собой комбинированный электрод, многократно заполняемый раствором KCl. Датчики соединяются через разъем с измерительным преобразователем кабелем длиной 0,75 или 3 метра.

Измерительный преобразователь имеет жидкокристаллический экран, на который выводятся измеренные значения рН или ОВП, температуры рабочей среды, даты и времени проведения измерений. Измерительный преобразователь выполняет функции самодиагностики, измерений, термокомпенсации, настройки, хранения данных (до 300 значений рН вместе с температурой, датой и временем измерений).

Источником питания рН-метра являются две батареи. Для увеличения продолжительности работы батарей в рН-метрах предусмотрено автоматической отключение прибора. Период отключения устанавливается пользователем в интервале от 1 до 120 минут.

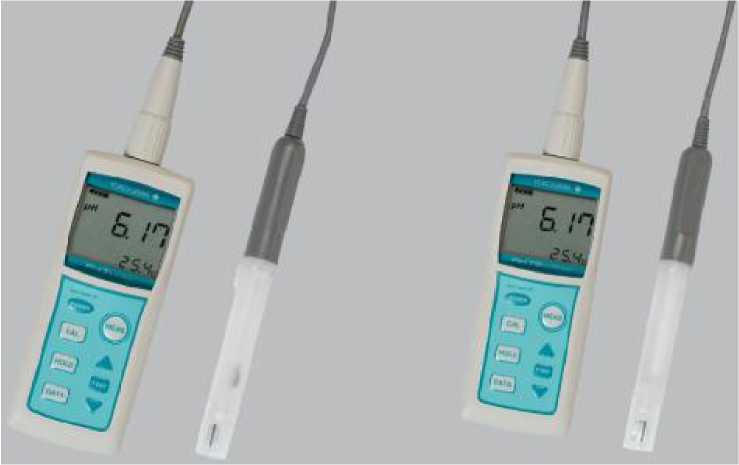

Рисунок 1 - Общий вид рН-метра.

Лист № 2 Всего листов 4 Программное обеспечение Идентификационные данные программного обеспечения

Таблица 1

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и

В комплект поставки рН-метров портативных модели рН 72, рН 71 входят :

• - один из датчиков: pH72SN-21, pH72SN-23, OR72SN-41, OR72SN-43 - 1 экз.;

• - измерительный преобразователь рН72 или рН71 - 1экз.;

• - руководство по эксплуатации - 1 экз.;

• - методика поверки - 1 экз.

• - буферные растворы со значениями рН 4 и 7 - по 1 шт.;

• - емкости для настройки - 2 шт.;

• - раствор KCl - 1 шт.;

• - шприц -1 шт.;

• - хлопковые тампоны - 5 шт.;

• - элементы питания - 2 шт.;

• - нескользящие прокладки - 2 шт.;

• - наручный ремень.

По заказу потребителя поставляются:

• - буферный раствор с рН 9;

• - мягкая сумка для переноски;

• - штатив для датчика.

Условия эксплуатации:

• - температура окружающей среды,

• - температура рабочей среды, ^оС
