Наименование

Количество

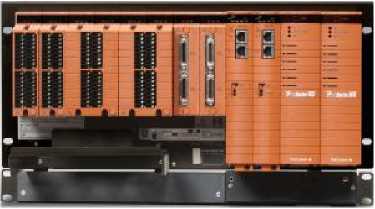

Комплекс    измерительно-вычислительный

противоаварийной защиты и технологической ProSafe-RS (комплектация по заказу)

управляющий безопасности

1 шт.

Комплект эксплуатационной документации

1 шт.

Наименование характеристики

Значение

Метрологические характеристики преобразований сигналов силы постоянного электрического тока модулем S2MMM843:

- диапазон аналого-цифровых и цифро-аналоговых преобразований, мА

от 4 до 20

- пределы допускаемой основной абсолютной погрешности аналогоцифровых преобразований, мА

±0,016

• - пределы допускаемой основной абсолютной погрешности цифроаналоговых преобразований, мА

• - пределы допускаемой дополнительной абсолютной погрешности аналого-цифровых и цифро-аналоговых преобразований, обусловленной

±0,048

отклонением значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С) на каждые 10 °С, мА

±0,016

Метрологические характеристики аналого-цифровых преобразований сигналов силы постоянного электрического тока модулем SAI143:

- диапазон преобразований, мА

от 4 до 20

• - пределы    допускаемой    основной    абсолютной    погрешности

преобразований, мА

• - пределы допускаемой дополнительной абсолютной погрешности преобразований, обусловленной отклонением значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С)

±0,016

на каждые 10 °С, мА

±0,016

Метрологические характеристики аналого-цифровых преобразований сигналов напряжения постоянного электрического тока модулем SAV144: - диапазоны преобразований, В

от 1 до 5, от 1 до 10

- пределы    допускаемой    основной    абсолютной    погрешности

преобразований в диапазоне от 1 до 5 В, В

±0,004

• - пределы    допускаемой    основной    абсолютной    погрешности

преобразований в диапазоне от 1 до 10 В, В

• - пределы допускаемой дополнительной абсолютной погрешности преобразований в диапазоне от 1 до 5 В, обусловленной отклонением

±0,009

значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С) на каждые 10 °С, В

- пределы допускаемой основной абсолютной погрешности преобразований в диапазоне от 1 до 10 В, обусловленной отклонением

±0,004

значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С) на каждые 10 °С, В

±0,009

Наименование характеристики

Значение

Метрологические характеристики цифро-аналоговых преобразований сигналов силы постоянного электрического тока модулем SAI533:

• - диапазон преобразований, мА

• - пределы   допускаемой   основной   абсолютной   погрешности

от 4 до 20

преобразований, мА

- пределы допускаемой дополнительной абсолютной погрешности преобразований, обусловленной отклонением значений температуры окружающего воздуха от нормальных значений (диапазон от 21

±0,048

до 25 °С) на каждые 10 °С, мА

±0,016

Метрологические характеристики аналого-цифровых преобразований сигналов электрического сопротивления модулем SAR145:

- диапазоны преобразований, Ом

от 0 до 800, от 0 до 4000

- поддерживаемые типы термопреобразователей сопротивления

Pt100, Pt50,

Pt200, Pt500,

^Pt1000       _-1

(а=0,00385 °C^-');

^Ni100        _-1

(а=0,00617 °C^-1)

- пределы допускаемой   основной   абсолютной погрешности

преобразований в диапазоне от 0 до 800 Ом, Ом

поддиапазон от 0 до 400 Ом включ.

±0,16

поддиапазон св. 400 до 800 Ом

±0,18

- пределы допускаемой   основной   абсолютной погрешности

преобразований в диапазоне от 0 до 4000 Ом, Ом

поддиапазон от 0 до 2000 Ом включ.

±0,90

поддиапазон св. 2000 до 4000 Ом

±1,70

- пределы допускаемой дополнительной абсолютной погрешности преобразований в диапазоне от 0 до 800 Ом, обусловленной

отклонением значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С) на каждые 10 °С, Ом

поддиапазон от 0 до 400 Ом включ.

±0,15

поддиапазон св. 400 до 800 Ом

±0,30

- пределы допускаемой дополнительной абсолютной погрешности преобразований в диапазоне от 0 до 4000 Ом, обусловленной

отклонением значений температуры окружающего воздуха от нормальных значений (диапазон от 21 до 25 °С) на каждые 10 °С, Ом

поддиапазон от 0 до 2000 Ом включ.

±0,75

поддиапазон св. 2000 до 4000 Ом

±1,50

Питание (в зависимости от используемых источников питания) от сети переменного электрического тока:

- напряжение, В

от 85 до 132

- частота, Гц

50±3 или 60±3

или

- напряжение, В

от 187 до 264

- частота, Гц

50±3 или 60±3

от сети постоянного электрического тока:

- напряжение, В

от 21,6 до 28,8

Наименование характеристики

Значение

Выдерживаемое напряжение между клеммами питания и клеммами заземления в течение 1 мин, В

при питании от сети переменного электрического тока

при питании от сети постоянного электрического тока

1500

500

Электрическое сопротивление изоляции между клеммами питания и клеммами заземления, МОм

20

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - температура окружающего воздуха (для температурно-адаптивных блока системы безопасности и блоков узлов безопасности), °С

• - температура окружающего воздуха (для базовых плат с установленным модулем S2MMM843 с расширенным температурным диапазоном), °С

• - относительная влажность окружающего воздуха без конденсации влаги, %

от -20 до +40 от -20 до +70 от -40 до +70

от 5 до 95

Условия транспортировки:

• - температура окружающего воздуха, °С

• - относительная влажность окружающего воздуха без конденсации влаги, %

от -40 до +85

от 5 до 95

Высота монтажа над уровнем моря, м, не более

2000
