Функционально мониторы прикроватные гемодинамические и газовые для анестезиологии и реанимации Cardiocap 5 с принадлежностями построены по модульному типу и состоят из главного процессора, дисплея и сменных модулей.

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим методом.

Принцип работы канала дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала температуры основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала спирометрии основан на измерении воздушных потоков и объемов посредством пневмотахометрического датчика - расходомера, сигнал с датчика преобразуется в цифровой вид и поступает в микропроцессор компьютера.

Принцип работы канала капнометрии основан на измерении и регистрации массовой концентрации двуокиси углерода (EtCO2) в выдыхаемом пациентом воздухе от неинвазивного капнографа.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип действия газоаналитических каналов - недисперсионная ИК-спектроскопия: содержание в дыхательной смеси CO2, N2O и анестетиков определяется инфракрасным детектором с вращающейся газовой ячейкой. Измерение содержания О2 проводится с помощью парамагнитного датчика. Газовая смесь анализируется на вдохе и на выдохе пациента. Результаты измерения отображаются на мониторе в численном выражении (в % или мм рт. ст.) и графически.

Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте; область числовых

значений измеряемых параметров и область системной информации. На экране монитора во всех режимах отображаются текущая дата и время. Функция передачи данных по сети обеспечивает непрерывность получения данных, передавая сведения о пациенте и тренды между мониторами Datex-Ohmeda.

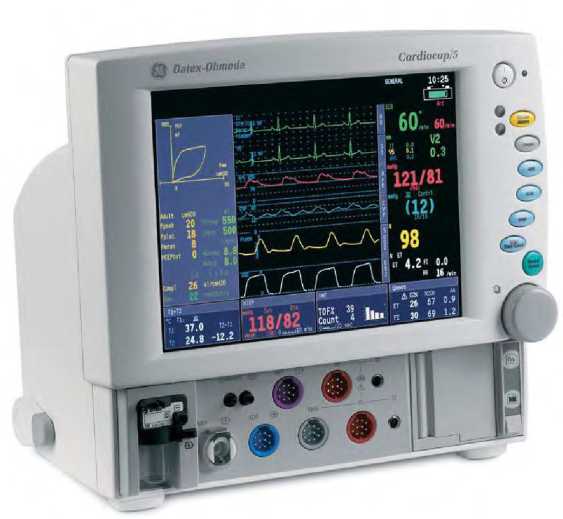

Внешний вид монитора прикроватного гемодинамического и газового для анестезиологии и реанимации Cardiocap 5 с принадлежностями приведен на рисунке 1:

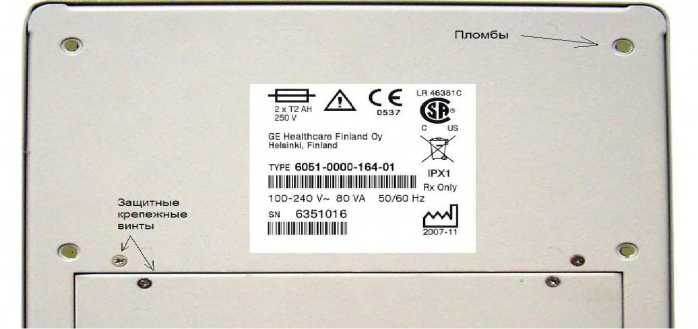

Рисунок 1. Расположение защитных элементов системы, ограничивающих доступ к определенным частям мониторов прикроватных гемодинамических и газовых для анестезиологии и реанимации Cardiocap 5 с принадлежностями в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений

• 1) . Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений: от 0,5 до 5 мВ;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений: ± 5 %;

  • 1.3. Входной импеданс, не менее: 5 МОм;

  • 1.4. Коэффициент ослабления синфазной помехи, не менее: 90 дБ;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более: 30 мкВ;

  • 1.6. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений в диапазоне от 30 до 250 мин^-1, мин^-1: ± 2.

• 2) . Канал пульсоксиметрии.

  • 2.1. Пределы допускаемой абсолютной погрешности монитора в диапазоне от 40 до 100 % при измерении SpO2, %: ±2;

  • 2.2. Диапазон измерений частоты пульса, мин^-1: от 30 до 250;

  • 2.3. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ± 5.

• 3) . Канал частоты дыхания (импедансный метод).

  • 3.1. Диапазон измерений базового импеданса от 100 до 1500 Ом;

  • 3.2. Диапазон измерений переменной составляющей импеданса от 0,4 до 10 Ом;

  • 3.3. Диапазон измерения частоты дыхания (ЧД) от 4 до 120 мин-¹;

  • 3.4. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ± 2.

• 4) . Канал артериального давления.

  • 4.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 0 до 40 (от 0 до 300);

  • 4.2. Пределы допускаемой погрешности монитора при измерении избыточного давления в компрессионной манжете:

• - абсолютная в диапазоне от 0 до 26 (от 0 до 200) кПа (мм рт.ст.), кПа (мм рт.ст.): ±0,39 ( ±3);

• - абсолютная в диапазоне от 26 до 40 (от 200 до 300) кПа (мм рт.ст.):, ±0,52 ( ±4).

• 5) . Канал термометрии.

  • 5.1. Диапазон измерений температуры, ^оС: от 10 до 45;

  • 5.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры в диапазоне от 10,0 до 25,0 ^оС: ±0,2;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении температуры в диапазоне от 25,0 до 45,0 ^оС: ±0,1;

• 6) . Канал спирометрии.

  • 6.1. Диапазон измерений объема вдыхаемого и выдыхаемого воздуха, л. от 0,15 до 2,00;

  • 6.2. Пределы допускаемой абсолютной погрешности при измерении объема вдыхаемого и выдыхаемого воздуха, л: ±0,03;

  • 6.3. Диапазон измерения расхода вдыхаемого и выдыхаемого воздуха, л/мин. от 1,5 до 100,0;

  • 6.4. Пределы допускаемой абсолютной погрешности при измерении расхода вдыхаемого и выдыхаемого воздуха, л/мин: ± 0,05;

• 7) . Канал капнометрии.

  • 7.1. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

• - в диапазоне от 0 до 5,2 кПа (от 0 до 40 мм рт. ст.): ± 0,3 кПа (± 2 мм рт.ст.);

• 7.2. Пределы допускаемой относительной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

• - в диапазоне св. 5,2 до 15 кПа (св. 40 до 113 мм рт. ст.): ± 5 %;

• 8) . Канал газового анализа.

Таблица 2 Основные метрологические характеристики газоаналитических каналов.

• 9) . Питание монитора:

• -    от сети переменного тока частотой (50 ±1) Гц, В: (220 ±22) В;

• -   резервный аккумулятор: 12 В

• 10) . Потребляемая мощность, В^А, не более: 80

• 11) . Масса, кг; менее: 11,2

• 12) . Габаритные размеры, мм; 330x220x300

• 13) . Средний срок службы: 5 лет.

• 14) . Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 10 до 40 °С;

• - диапазон относительной влажности воздуха: от 10 до 85 % (без конденсации);

• - диапазон атмосферного давления: от 660 до 1060 кПа.
