Функционально мониторы пациента CARESCAPE B650 (см.рис.1) состоят из независимых измерительных каналов:

• - электрокардиографического канала:

• - канала пульсоксиметрии;

• - канала артериального давления;

• - канала термометрии;

• - канала частоты дыхания;

• - канала спирометрии;

• - канала капнометрии.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала температуры основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала спирометрии основан на измерении воздушных потоков и объемов посредством пневмотахометрического датчика - расходомера, сигнал с датчика преобразуется в цифровой вид и поступает в микропроцессор компьютера.

Принцип работы канала капнометрии основан на измерении и регистрации массовой концентрации двуокиси углерода (EtCO2) инфракрасным спектрометром.

Конструктивно монитор пациента состоит из ряда модулей, обеспечивающих сбор данных о пациенте и преобразование параметров функционального состояния пациента, автономного источника питания, комплекта датчиков и набора кабелей пациента. Сигналы от измерительных каналов обрабатываются встроенным процессором. Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте и область числовых значений измеряемых параметров. В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

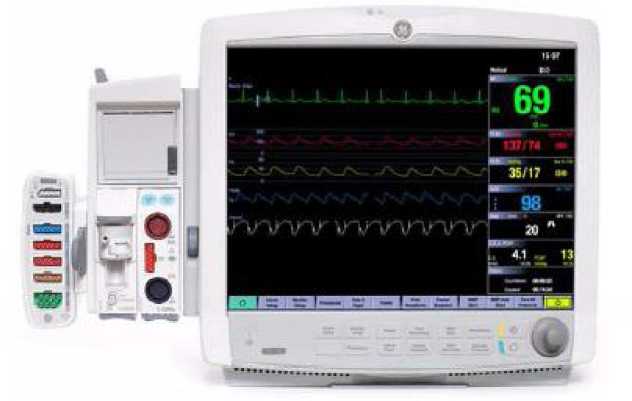

Рисунок 1. Внешний вид монитора пациента CARESCAPE B650.

Место пломбирования

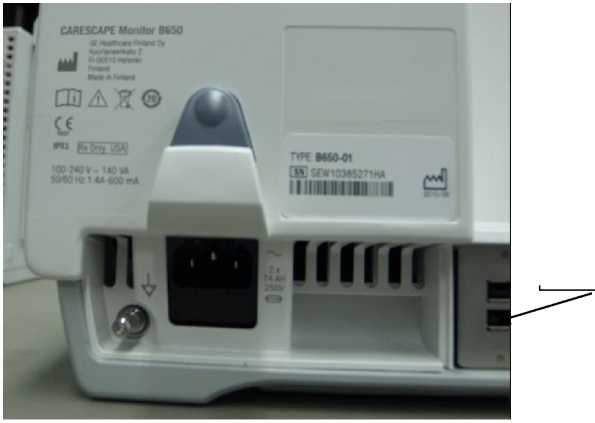

Рисунок 2. Монитор пациента CARESCAPE B650. Вид сзади.

• 1.    Монитор- 1 шт.

• 2.    Кабель сетевой - 1 шт.

• 3.    Кабель пациента - 1 шт.

• 4.    Кабель выравнивания потенциалов - 1 шт.

• 5.    Кабель с адаптером для датчика сатурации - 1 экз.

• 6.    Кабели для монитора - 3 шт.

• 7.    Клемма выравнивания потенциалов - 1 шт.

• 8.    Отведения для кабеля пациента- 1 шт.

• 9.   Переходник к кабелю ЭКГ- 1 шт.

• 10.  Электроды для снятия ЭКГ- 1 комп.

• 11.   Кольца клеящиеся для электродов - 1 комп.

• 12.   Переходник для электродов - 1 шт.

• 13.  Манжета для измерения АД - 1 шт.

• 14.  Шланг для манжеты измерения АД - 1 шт.

• 15.   Набор для мониторирования инвазивного давления - 1 комп.

• 16.   Датчики сатурации (пальцевой, ушной) - 2 шт.

• 17.   Датчик сатурации (одноразовый) - 1 шт.

• 18.   Датчик-электрод для импедансной кардиографии - 1 шт.

• 19.  Датчики измерения температуры (ректальный, кожный) - 2 шт.

• 20.   Чехол к датчику измерения температуры - 1 шт.

• 21.  Динамик для мониторов - 1 шт.

• 22.   Держатели к датчику сатурации - 1 шт.

• 23.  Аккумуляторы для мониторов - 1 комп.

• 24.   Блок питания для мониторов - 1 шт.

• 25.   Помпа неинвазивного давления - 1 шт.

• 26.   Термопринтер для мониторов - 1 шт.

• 27.   Термопринтер записи ЭКГ- 1 шт.

• 28.   Бумага для термопринтера - 1 комп.

• 29.  Мотор принтера для монитора - 1 шт.

• 30.   Головка термопринтера для монитора - 1 шт.

• 31.   Комплект аккумуляторов - 1 компл.

• 32.  Комплект для подключения к сети монитора - 1 комп.

• 33.   Консоль настенная для мониторов - 1 шт.

• 34.   Устройство крепления для мониторов - 1 экз.

• 35.   Поглотитель влаги - 1 шт.

• 36.   Стойка транспортная на роликах - 1 шт.

• 37.  Устройство для беспроводного подключения монитора - 1 шт.

• 38.   Консоль настенная - 1 шт.

• 39.   Руководство по эксплуатации - 1 экз.

• 40.   Методика поверки - 1 экз.

• 1) Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,5 до 5;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, не менее, МОм: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, не менее, дБ: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более, мкВ: 30;

  • 1.6. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений в диапазоне от 30 до 300 мин^-1, мин^-1: ±3.

• 2) Канал пульсоксиметрии.

  • 2.1. Диапазон измерений SpO2, %: от 70 до 100;

  • 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±2;

  • 2.3. Диапазон измерений частоты пульса, мин^-1: от 25 до 240;

  • 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±3.

• 3) Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,3 до 40 (от 10 до 300);

  • 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.) : ±0,4 ( ±3).

• 4) Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от от 35 до 45;

  • 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры, ^оС: ±0,1.

• 5) Канал частоты дыхания:

  • 5.1. Диапазон измерений базового импеданса, кОм: от 0, 1 до 2;

  • 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 6 до 180;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 6) Канал спирометрии.

  • 6.1. Диапазон измерения объема вдыхаемого и выдыхаемого воздуха, л: от 0,2 до 3,0;

  • 6.2. Пределы допускаемой абсолютной погрешности при измерении объема вдыхаемого и выдыхаемого воздуха в диапазоне от 0,2 до 3,00л, л :±0,10;

• 7) Канал капнометрии.

  • 7.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 5,3 кПа (от 0 до 40 мм рт.ст.);

  • 7.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: ± 0,5 кПа (± 4 мм рт.ст.);

• 8) Питание монитора:

• - от сети переменного тока частотой (50 ± 1)Гц, В: (220 ± 22) В,

• - от встроенного никель-металлогибридного аккумулятора, 8,4 В.

• 9) Потребляемая мощность, В •А, не более: 120.

• 10) Масса, кг; 5,5.

• 11) Габаритные размеры, мм; 220x170x358.

• 12) Средний срок службы, лет: 5.

• 13) Средняя наработка на отказ, ч.: 10000.

• 14) Условия эксплуатации:

- диапазон температуры окружающего воздуха: от 5 до 40 °С ;

- диапазон относительной влажности воздуха: от 5 до 95 % (без конденсации);

- диапазон атмосферного давления: от 700 до 1060 гПа.
