Функционально мониторы пациента Solar 8000i с принадлежностями построены по модульному типу и состоят из главного процессора, дисплея и сменных модулей.

С монитором Solar 8000i можно использовать широкий список модулей, от мультипараметрического модуля TPAM до модулей, измеряющих отдельные параметры, и таким образом, быстро и без существенных затрат переналадить его в зависимости от клинической задачи. При использовании модуля TRAM в сочетании с дисплеем Tpansport Pro система мониторинга с проводными соединениями преобразуется в портативное устройство, позволяющее постоянно получать важную информацию о пациенте в любой точке больницы.

Принцип работы канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим методом.

Принцип работы канала дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала температуры основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала капнометрии основан на измерении и регистрации массовой концентрации двуокиси углерода (EtCO2) в выдыхаемом пациентом воздухе от неинвазивного капнографа.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип действия газоаналитических каналов - недисперсионная ИК-спектроскопия: содержание в дыхательной смеси CO2, N2O и анестетиков определяется инфракрасным детектором с вращающейся газовой ячейкой. Измерение содержания О2 проводится с помощью парамагнитного датчика. Газовая смесь анализируется на вдохе и

лист № 2 всего листов 6 на выдохе пациента. Результаты измерения отображаются на мониторе в численном выражении (в % или мм рт. ст.) и графически.

Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте; область числовых значений измеряемых параметров и область системной информации. На экране монитора во всех режимах отображаются текущая дата и время. Монитор позволяет одновременно просматривать данные двух пациентов без ущерба для объема отображаемой информации, а так же позволяет врачам дистанционно получать информацию о тревогах и состоянии пациента с прикроватных мониторов, находясь в любой точке отделения, для этого не требуется установка отдельного сервера.

Мониторы имеют встроенное программное обеспечение версии 5.0, которое используется для выполнения и просмотра результатов измерений, изменения параметров монитора, просмотра памяти данных и т. д.

Внешний вид монитора пациента Solar 8000i приведен на рисунке 1.

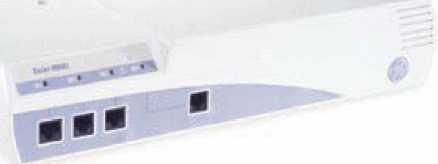

Рисунок 1. Внешний вид монитора пациента Solar 8000i.

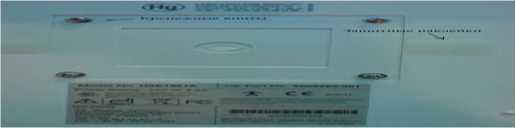

Рисунок 2. Расположение защитных элементов системы, ограничивающих доступ к определенным частям монитора пациента Solar 8000i в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

__________Таблица 3 Комплект поставки мониторов______________________________________ _______________________НАИМЕНОВАНИЕ______________________

• 1. Процессор для монитора SOLAR 8000 i_______________________________________________

• 2. Дисплеи для мониторов SOLAR 8000 i: 15, 18 дюймов____________________________________

• 3. Дисплеи 15 дюймова, 18 дюймов с сенсорным управлением для мониторов SOLAR 8000 i____

• 4. Корпуса для модульных блоков TRAM RAC 4, TRAM RAC 4A, TRAM RAC 2, TRAM RAC 2A

• 5. Блоки модульные: TRAM 451M SL, TRAM 451N SL, TRAM 851M SL, TRAM 851N SL______

• 6. Газ калибровочный___________________________________________________________________

• 7. Электроды:

• - Электроды ЭКГ с гелем, клеящиеся: для взрослых, для детей

• - Электроды для ЭКГ рентгенопрозрачные

• - Электроды для ЭКГ для новорожденных с соединениями для кабеля

• - электроды для модуля транскутанного газового анализа___________________________________

• 8. Датчики пульсоксиметрические:

• - Пальцевой многоразовый: для взрослых, детей, новорожденных

• - Одноразовый, клейкий: для взрослых, детей, новорожденных

• - Мультипозиционный_____________________________________________________________

• 9. Датчики температурные:

• - Накожные: EXACON, YSI: для взрослых, детей, новорожденных

• - Ректальные/эзофагальные: EXACON, YSI

• - Поточный

  10. Датчики для импедансной кардиографии

  11. Манжеты для определения неинвазивного артериального давления SENSA CUFF, SOFT CUFF, DURA CUFF: для взрослых, детей, новорожденных

  12. Модули 2-х канальные: - Инвазивного давления, - Температуры, - Температуры и одного канала инвазивного давления

  13. Модуль для имепедансной кардиографии

  14. Модуль для пульсоксиметрии по технологии MASIMO

  15. Модуль для транскутанного газового анализа

  16. Модуль для определения насыщения кислородом смешанной венозной крови

  17. Модуль газового анализа SAM: без оксиметрии, с оксиметрией

  18. Линии забора газов с прикрепленным прямым/угловым адаптером для дыхательного контура

  19. Линия забора газов

  20. Линия для сброса газовой смеси

  21. Набор адаптеров

  22. Набор катетеров

  23. Набор соединительных кабелей и шлангов

  24. Руководство по эксплуатации

  25. Методика поверки. МП 242-1065-2010

• 1) . Электрокардиографический канал

  • 1.1. Диапазон измерений входных напряжений: от 0,5 до 5 мВ;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений: ± 5 %;

  • 1.3. Входной импеданс, не менее: 5 МОм;

  • 1.4. Коэффициент ослабления синфазной помехи, не менее: 90 дБ;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более: 30 мкВ;

  • 1.6. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений в диапазоне от 0 до 300 мин^-1, мин^-1: ±2.

• 2) . Канал пульсоксиметрии

  • 2.1. Пределы допускаемой абсолютной погрешности монитора в диапазоне от 70 до 100 % при измерении SpO2, %: ±2;

  • 2.2. Диапазон измерений частоты пульса, мин^-1: от 20 до 250;

  • 2.3. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ± 3.

• 3) . Канал частоты дыхания (импедансный метод)

  • 3.1. Диапазон измерений базового импеданса от 100 до 1500 Ом;

  • 3.2. Диапазон измерений переменной составляющей импеданса от 0,4 до 10 Ом;

  • 3.3. Диапазон измерений частоты дыхания (ЧД) от 1до 200 мин-¹;

  • 3.4. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 4) . Канал артериального давления

  • 4.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,3 до 40 (от 10 до 300);

  • 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,4 ( ±3).

• 5) . Канал термометрии

  • 5.1. Диапазон измерений температуры, ^оС: от 0 до 45;

  • 5.2.  Пределы допускаемой абсолютной погрешности монитора при измерении температуры,^оС: ±0,1.

• 6) . Канал капнометрии

  • 6.1. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

- в диапазоне от 0 до 5,2 кПа (от 0 до 40 мм рт.ст.): ± 0,3 кПа (± 2 мм рт.ст.);

• 6.2. Пределы допускаемой относительной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

- в диапазоне св. 5,2 до 13,2 кПа (св. 40 до 100 мм рт.ст.): ± 5 %;

• 7). Каналы газового анализа.

Таблица 2 Основные метрологические характеристики газоаналитических каналов.

• 8) . Питание монитора от сети переменного тока частотой (50 ±1)Гц, В: (220 ±22) В

• 9) . Потребляемая мощность, В\Л, не более: 100

• 10) . Масса ЦП (центрального процессора), кг; 5,6

• 11) . Габаритные размеры, мм; 354*334*81

• 12) . Средний срок службы: 5 лет.

• 13) . Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 0 до 40 °С;

• - диапазон относительной влажности воздуха: от 15 до 95 % (без конденсации);

• - диапазон атмосферного давления: от 700 до 1060 гПа.
