Функционально мониторы пациента DASH 2500 (см.рис.1) состоят из независимых измерительных каналов:

• - электрокардиографического канала:

• - канала пульсоксиметрии;

• - канала артериального давления;

• - канала термометрии;

• - канала частоты дыхания.

Принцип работы электрокардиографического канала основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента. Электрокардиографический канал обеспечивает отображение ЭКГ-сигналов с возможностью гибкой реализации любого набора из 12 общепринятых отведений, а также вычисление частоты сердечных сокращений и уровня смещения сегмента ST относительно изолинии во всех снимаемых отведениях ЭКГ.

Принцип работы канала пульсоксиметрии основан на зависимости спектральных характеристик поглощения света двумя формами гемоглобина крови (оксигемоглобина и восстановленного гемоглобина) от степени насыщения гемоглобина крови кислородом. Измерение выполняются на двух длинах волн красного (660 нм) и инфракрасного диапазонов (940 нм). Канал обеспечивает измерение и регистрацию насыщения гемоглобина крови кислородом (SpO2) и частоты пульса. В мониторе используются два типа датчика SpO2: Masimo Set^® или Neilcor^®OxiMax^® .

Принцип работы канала артериального давления основан на косвенном осциллометрическом методе измерения систолического и диастолического давления.

Принцип работы канала термометрии основан на измерении и регистрации температуры тела пациента терморезисторами (Alaris^® Turbo Temp^®).

Принцип работы канала частоты дыхания основан на импедансном методе, заключающемся в измерении изменения базового межэлектродного сопротивления на переменном токе.

Монитор пациента конструктивно состоит из основного блока с автономным источником питания, комплекта датчиков и набора кабелей пациента. Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.

Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте и область числовых значений измеряемых параметров. В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

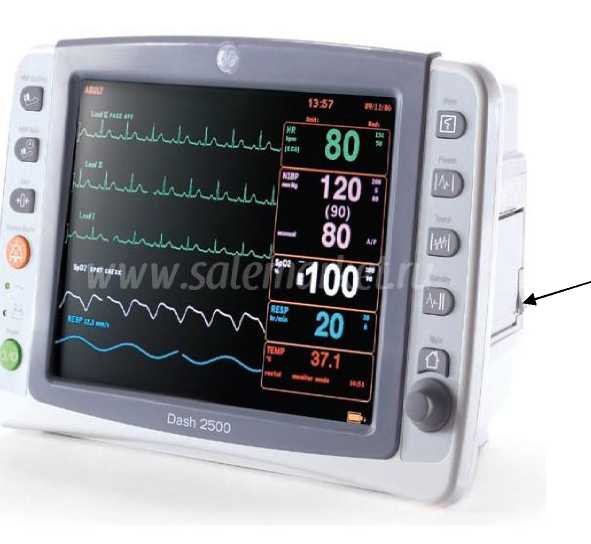

Место пломбирования

Рисунок 1. Внешний вид монитора пациента DASH 2500.

• 1.       Монитор DASH- 1 шт.

• 2. Кабель сетевой - 1 шт.

• 3.         Кабель пациента - 1 шт.

• 4.        Кабель выравнивания потенциалов - 1 шт.

• 5.        Кабель с адаптером для датчика сатурации - 1 экз.

• 6.       Кабели для мониторов DASH - 3 шт.

• 7.        Клемма выравнивания потенциалов- 1 шт.

• 8.        Отведения для кабеля пациента- 1 шт.

• 9.       Переходник к кабелю ЭКГ- 1 шт.

• 10.       Электроды для снятия ЭКГ- 1 комп.

• 11.       Кольца клеящиеся для электродов- 1 комп.

• 12.       Переходник для электродов- 1 шт.

• 13.      Манжета для измерения АД - 1 шт.

• 14.      Шланг для манжеты измерения АД - 1 шт.

• 15.       Набор для мониторирования инвазивного давления - 1 комп.

• 16.       Датчики сатурации (пальцевой, ушной) - 2 шт.

• 17.       Датчик сатурации (одноразовый) - 1 шт.

• 18.       Датчик-электрод для импедансной кардиографии - 1 шт.

• 19.       Датчики измерения температуры (ректальный, кожный) - 2 шт.

• 20.       Чехол к датчику измерения температуры - 1 шт.

• 21.      Динамик для мониторов DASH - 1 шт.

• 22.       Держатели к датчику сатурации - 1 шт.

• 23.       Аккумуляторы для мониторов - 1 комп.

• 24.       Блок питания для мониторов - 1 шт.

• 25.       Помпа неинвазивного давления - 1 шт.

• 26.       Термопринтер для мониторов - 1 шт.

• 27.       Термопринтер записи ЭКГ- 1 шт.

• 28.       Бумага для термопринтера - 1 комп.

• 29.       Мотор принтера для монитора - 1 шт.

• 30.       Головка термопринтера для монитора - 1 шт.

• 31.       Комплект аккумуляторов - 1 компл.

• 32.       Комплект для подключения к сети монитора - 1 комп.

• 33.       Консоль настенная для мониторов - 1 шт.

• 34.       Устройство крепления для мониторов - 1 экз.

• 35.       Поглотитель влаги - 1 шт.

• 36.       Стойка транспортная на роликах - 1 шт.

• 37.       Устройство для беспроводного подключения монитора - 1 шт.

• 38.       Консоль настенная - 1 шт.

• 39.       Руководство по эксплуатации - 1 экз.

• 1) Электрокардиографический канал.

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,5 до 5;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, не менее, МОм: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, не менее, дБ: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, не более, мкВ: 30;

  • 1.6. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений в диапазоне от 30 до 300 мин^-1, мин^-1: ±3.

• 2) Канал пульсоксиметрии.

  • 2.1. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2 в диапазоне от 70 до 100 % , %: ±2;

  • 2.2. Диапазон измерений частоты пульса, мин^-1: от 25 до 240;

  • 2.3. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ± 3.

• 3) Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,3 до 40 (от 10 до 300);

  • 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.) : ±0,4 ( ±3).

• 4) Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от 35,6 до 41,1;

  • 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры,^оС: ±0,1.

• 5) Канал частоты дыхания (импедансный метод):

  • 5.1. Диапазон измерений базового импеданса, кОм: от 0, 1 до 2;

  • 5.2. Диапазон измерения частоты дыхания (ЧД), мин-1: от 6 до 180;

  • 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 6) Питание монитора:

• - от сети переменного тока частотой (50 ±1)Гц, В: (220 ±22) В,

• - от встроенного никель-металлогибридного аккумулятора, 8,4 В.

• 7) Потребляемая мощность, В^А, не более: 120.

• 8) Масса, кг; 5,5.

• 9) Габаритные размеры, мм; 220x170x358.

• 10) Средний срок службы: 5 лет.

• 11) Условия эксплуатации:

• - диапазон температуры окружающего воздуха: от 5 до 40 °С;

• - диапазон относительной влажности воздуха: от 5 до 95 % (без конденсации);

• - диапазон атмосферного давления: от 700 до 1060 гПа.
