Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, вызванного весом груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных - взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемной платформы.

Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):

• -  устройством установки по уровню (автоматическим или ручным) (Т.2.7.1)

• -  устройствами установки нуля (Т.2.7.2):

• -  полуавтоматическим устройством установки нуля (Т.2.7.2.2)

• -  автоматическим устройством установки нуля (Т.2.7.2.3)

• -  устройством первоначальной установки нуля (Т.2.7.2.4)

• -  устройством слежения за нулем (может быть отключено) (Т.2.7.3)

• -  устройствами тарирования (Т.2.7.4):

• -  устройством уравновешивания тары (Т.2.7.4.1)

• -  устройством взвешивания тары (Т.2.7.4.2)

• -  устройством предварительного задания массы тары (Т.2.7.5).

Дополнительно взвешивающий модуль оснащен следующими функциями:

• -  устройством автоматической юстировки «isoCAL» (при изменении температуры окружающего воздуха или по времени);

• -  устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню модуля терминала).

Взвешивающие модули выпускаются в разных модификациях, отличающихся метрологическими и техническими характеристиками 2.7S; 3.6Р; 6.6S; 524S; 3203S; 5203S; 5202S; 14202S.

Взвешивающие модули могут быть оснащены стационарной ветрозащитной витриной нескольких модификаций:

• -  DE - стеклянная открываемая вручную (для 5203S; 5202S);

• -  DR - из нержавеющей стали (для 5203S; 5202S);

• -  DU - стеклянная открываемая вручную (для 524S; 5203S; 5202S);

• -  DA - стеклянная открываемая автоматически (для 524S; 5203S; 5202S);

• -  DI - стеклянная открываемая автоматически, со встроенным ионизатором

(для 524S; 5203S; 5202S);

• -  DM - стеклянная открываемая автоматически (для 2.7S; 6.6S; 3.6Р);

• -  D0 - без ветрозащитной витрины (для 14202S).

Модули терминала выпускаются в разных модификациях, отличающихся способом управления и исполнением дисплея:

MSA - сенсорный цветной графический дисплей высокого разрешения;

MSU - чёрно-белый графический дисплей высокого разрешения, управление клавишами;

MSE - чёрно-белый жидкокристаллический дисплей, управление клавишами.

Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):

• -  подсчет числа объектов, имеющих примерно одну и ту же массу;

• -  суммирование;

• -  формулирование;

• -  статистическая обработка результатов взвешивания;

• -  вычисление процентных соотношений и др.

Весы могут оснащаться интерфейсами передачи данных: USB, RS 232С, Ethernet для автоматического протоколирования в соответствии со стандартами ISO/GLP, и устройством для карт памяти SD для хранения протоколов измерений.

Идентификационные маркировки и защитные пломбы

Идентификационные маркировки и защитные пломбы наносятся на каждый модуль. Схемы нанесения маркировок и пломб на модули терминала представлены на рисунках 1а-1в.

Вид спереди

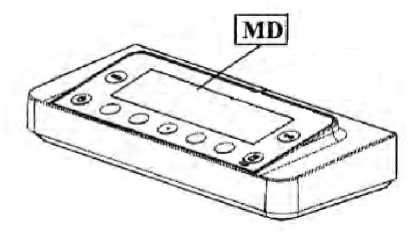

Рис. 1а - Модуль терминала MSE

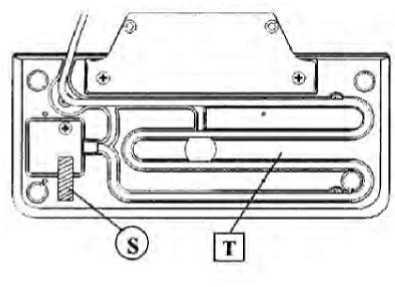

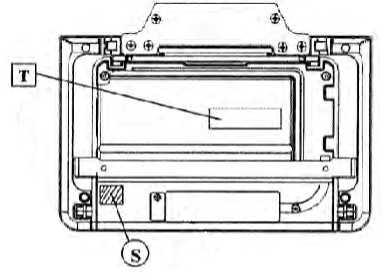

Вид снизу

Вид спереди

Вид снизу

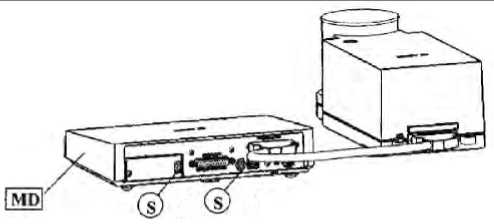

Рис. 1б - Модуль терминала MSU

Вид спереди

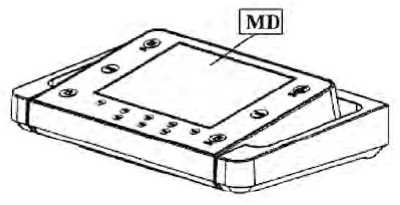

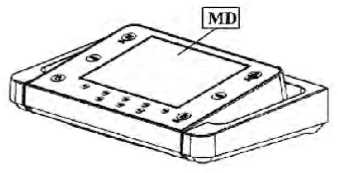

Рис. 1в - Модуль терминала MS А

На рисунках 1а-1в использованы следующие обозначения: MD| -метрологические характеристики: Min, Max, e и d.

Т - обозначение модели модуля терминала

~S| - защитная пломба

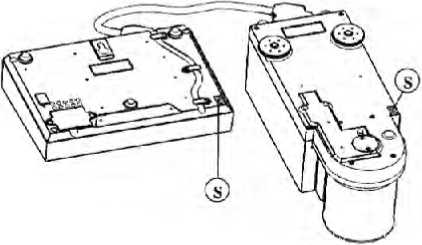

Рис. 2а - Взвешивающие модули 2.7S; 3.6Р; 6.6S

Вид сзади

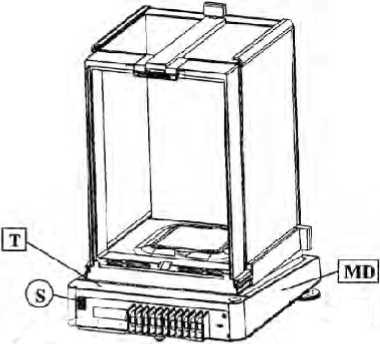

Рис. 2б - Взвешивающий модуль 524S

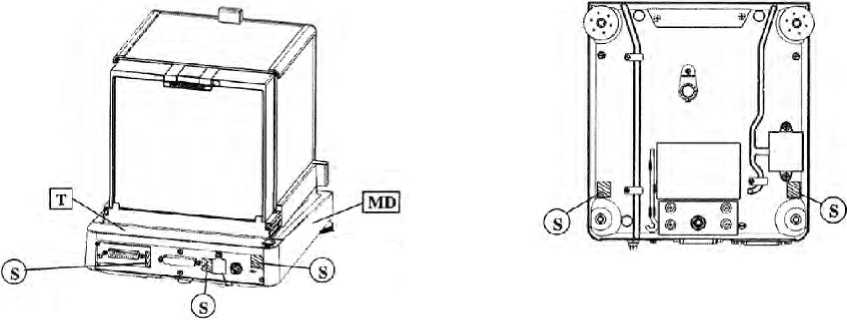

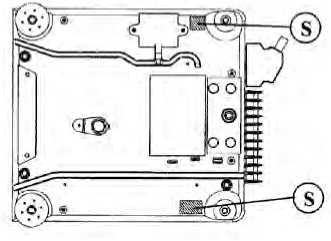

Рис. 2в - Взвешивающие модули 3203S; 5203S; 5202S

Вид сзади

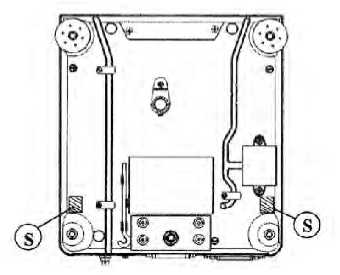

Вид снизу

Goettingen, Germany

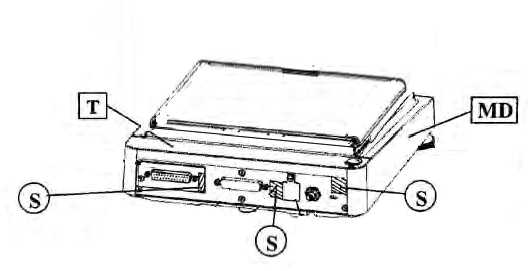

На рисунках 2а-2г использованы следующие обозначения:

MD - наклейка с метрологическими характеристиками Min, Max, e, и d, например:

|~S - защитная пломба

T - обозначение модели весов, например:

Sartorius Weighing Technology GmbH, Goettingen, Germany

MSU14202S-0CE-DQ

11114444 IIDIillllllllllll

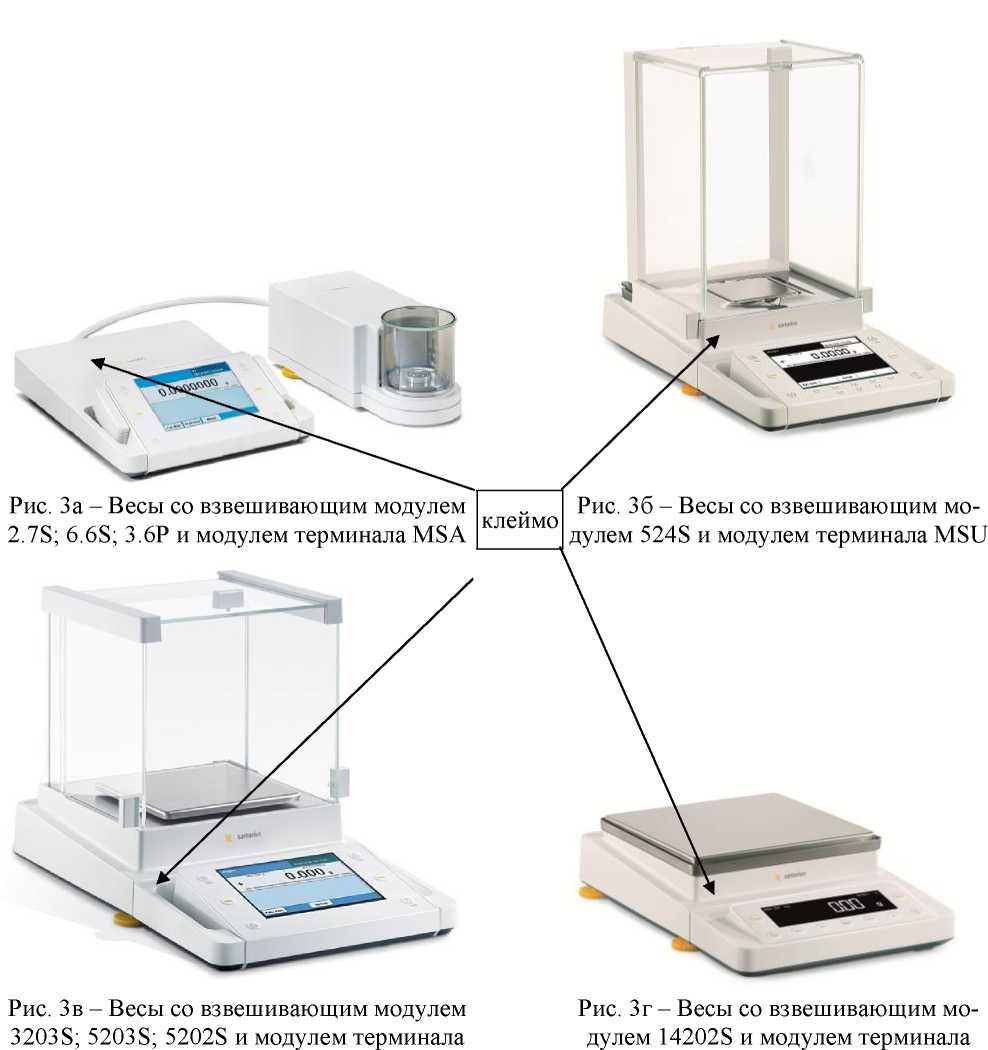

Обозначение модели весов складывается из позиций: X1 X2 - X3 СЕ- X4, где

X1 - модификация модуля терминала (MSA, MSU, MSE)

X2 - модификация взвешивающего модуля (524S; 3203S; 5203S; 5202S; 14202S; 2.7S; 3.6Р; 6.6S)

X3 - вариант исполнения устройства установки весов по уровню. 0 - ручное устройство установки весов по уровню, 1 - автоматическое устройство установки весов по уровню.

СЕ - обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)

X4 - вид исполнения ветрозащитной витрины (D0, DE, DR, DU, DA, DI, DM).

Например, весы MSU14202S-0CE-D0, в комплекте: взвешивающий модуль 14202S, с ручным устройством установки по уровню, модуль терминала с чёрно-белым графическим дисплеем высокого разрешения и управлением клавишами, без ветрозащитной витрины.

лист № 8 всего листов 8
