Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством.

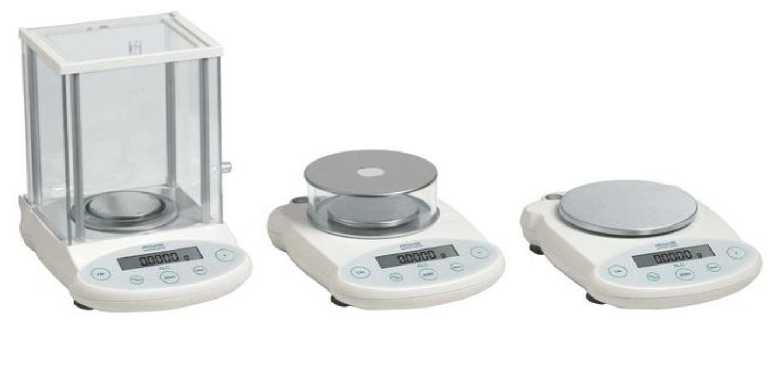

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия ACCULAB ALC.

Принцип действия весов модификаций ACCULAB ALC-150d3, ACCULAB ALC-2100d2, ACCULAB ALC-210d4, ACCULAB ALC-3100d2, ACCULAB ALC-320d3, ACCULAB ALC-80d4 основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания.

Принцип действия весов модификации ACCULAB ALC-6100d1 основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей.

Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки на нуль и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - вычисление процентных соотношений;

- режим сравнения ;

- суммирование ;

- статистическая обработка .

Обозначение модификаций весов имеет вид ACCULAB ALC-X1X2 где:

X1- условное обозначение максимальной нагрузки Max в г: 80, 150, 210, 320, 2100, 3100, 6100.

X2- условное обозначение действительной цены деления шкалы: d4, d3, d2, d1.

Класс точности, значение максимальной нагрузки Max, значение минимальной нагрузки Min, поверочный интервал e, действительная цена деления шкалы d, диапазон уравновешивания тары, диапазон температуры наносятся на маркировочную табличку весов.

Знак поверки наносится на корпус весов.

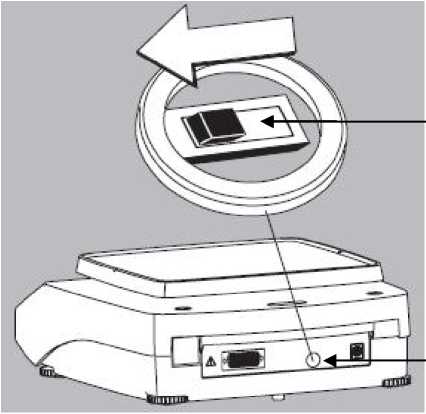

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

переключатель юстировки

место нанесения пломбы в виде наклейки

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

Таблица 3

Диапазон температуры, ^оС................................................................................................от +10 до +30

Диапазон уравновешивания тары ..........................................................................................100% Max

Параметры электропитания от сети переменного тока:

напряжение, В................................................................................................................ 220 _-⁺₁¹₅⁰_%^% ;

частота, Гц .........................................................................................................................50±1.
