Конструктивно весы состоят из взвешивающего модуля, состоящего из грузоприемного устройства с платформой; грузопередающего устройства, комплекта весоизмерительных тензорезисторных датчиков; устройства обработки цифровых данных и терминала с клавишами для управления весами и дисплеем для отображения результатов взвешивания.

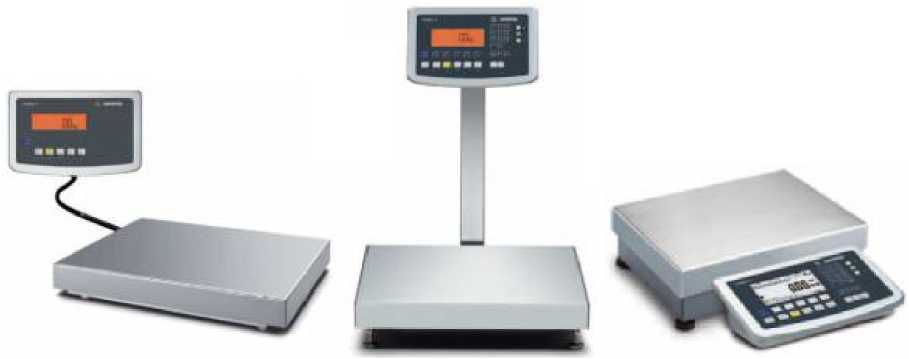

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия CAW, CAH.

Принцип действия весов CAW (семейство 1) основан на преобразовании деформации упругого элемента тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. В весах CAH (семейство 2) используется система электромагнитной компенсации с помощью автоматического уравновешивания силы тяжести взвешиваемого груза. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой, затем обрабатывается и результат взвешивания выводится на дисплей терминала. Весы оснащены интерфейсами связи RS232, RS485, RS422 для подключения различных периферийных устройств.

В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2)

• - устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - запоминающее устройство (4.4.6);

- цифровое показывающее устройство с отличающимся делением шкалы (для весов класса II) (3.4.1);

- полуавтоматическое устройство юстировки чувствительности (только для модифи -каций CAH) (4.1.2.5);

- обнаружение промахов (5.2);

- выбор различных единиц измерения массы - килограмм , грамм, миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

- счетный режим ;

- вычисление процентных соотношений;

- суммирование;

- статистическая обработка.

Обозначение модификаций весов имеет вид:

а) CAHX1X2-X3X4-X5X6 :

Х1 - цифровое обозначение вариантов исполнения терминала 1 или 3, отличающихся программным обеспечением и функциональными возможностями;

Х₂ - класс защиты весовой платформы Е - IP65; G -67;

Х₃ - обозначение максимальной нагрузки (Мах);

Х4 - варианты исполнения габаритных размеров платформы грузоприёмного устройства, обозначаемые двумя латинскими буквами и приведённые в таблице 8.

X5 - условное обозначение разрешения S- standard; H- high;

X6 - обозначение сертификации по OIML R 76.

б) CAWX1X2 X3-X4X5-X6X7 :

Х1 - цифровое обозначение вариантов исполнения терминала 1,2 или 3, отличающихся программным обеспечением и функциональными возможностями;

Х2 - материал покрытия грузоприёмной платформы, обозначаемых одной латинской буквой (P - сталь с антикоррозийным покрытием; S - нержавеющая сталь);

Х3 - число весоизмерительных тензорезисторных датчиков;

Х4 - обозначение максимальной нагрузки (Мах);

Х5 - варианты исполнения габаритных размеров платформы грузоприёмного устройства, обозначаемые двумя латинскими буквами и приведённые в таблице 8.

X6 - обозначение исполнения весов;

X7 - обозначение сертификации по OIML R 76.

Знак поверки в виде наклейки наносится на корпус терминала с лицевой стороны. На маркировочной табличке указывают:

• - полное наименование изготовителя;

• - модификацию весов;

• - серийный номер;

• - класс точности;

• - максимальную нагрузку (Max);

• - минимальную нагрузку (Min);

• - поверочное деление (e);

• - действительную цену деления шкалы (d);

• - диапазон температур.

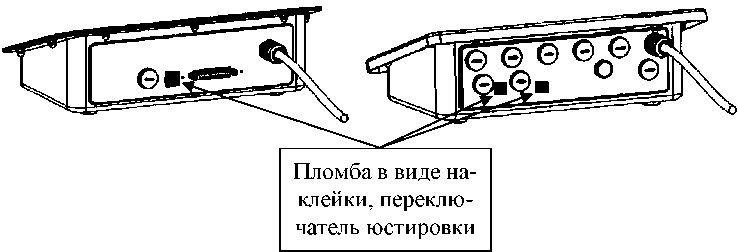

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

• 1. Весы ..........................................................................................................................1 шт.

• 2. Руководство по эксплуатации ................................................................................1 экз.

весов приведены в таблицах 2-8.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

* Примечание - для весов САН размер платформы 560, 450.
