Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы модификаций ED224S-RCE, ED623S-RCE, ED423S-RCE оснащены ветрозащитной витриной.

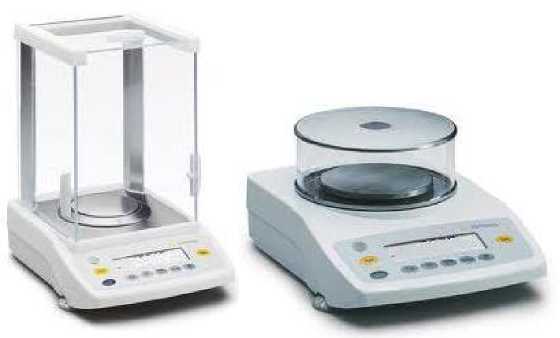

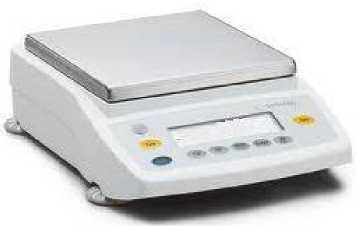

Общий вид весов показан на рисунке 1.

Рисунок 1 - Общий вид весов неавтоматического действия ED.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, и результат взвешивания выводится на дисплей. Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.

В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);

• - взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).

Весы имеют следующие режимы работы (4.20):

• - счетный режим;

• - вычисление процентных соотношений;

• - режим сравнения;

• - суммирование;

• - статистическая обработка.

Весы выпускаются в следующих модификациях: ED224S-RCE, ED623S-RCE, ED423S-RCE, ED3202S-RCE, ED6202S-RCE, отличающихся исполнением корпуса и грузоприемной платформы, а так же метрологическими характеристиками.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

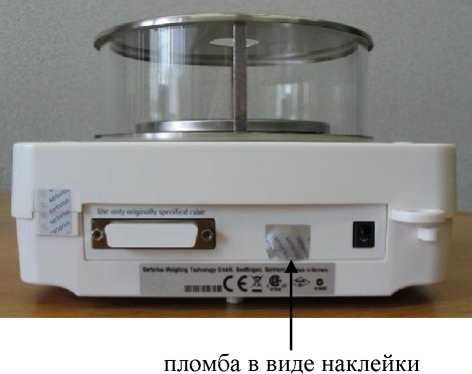

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа.

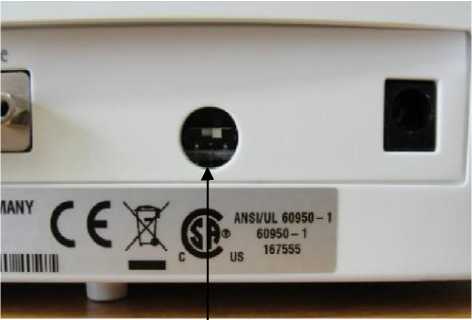

переключатель юстировки

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

весов приведены в таблицах 2 и 3. Таблица 2

Таблица 3
