Номер по Госреестру СИ: 51255-12
51255-12 Весы электронные
(PMA 7501)
Назначение средства измерений:
Весы электронные PMA 7501 (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Внешний вид.
Весы электронные
Рисунок № 1
Внешний вид.
Весы электронные
Рисунок № 2
Внешний вид.
Весы электронные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 21.09.2017
Номер записи - 140839
ID в реестре СИ - 363239
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
РМА7501, РМА 7501, Нет модификации, нет данных, ВЭТ-15, Весы электронные РМА 7501 класс точности высокий (, Весы электронные PMA 7501, (от 0 до 7.5 кг. кт.2), Весы электронные PMA 7501,, Весы электронные PMA 7501, Весы электронные, Sartorius РМА-7500 (0,1), Sartorius РМА-7500, PMA7500-000С, PMA-7200, PMA 7501-УЕ, PMA 7501-YE, PMA 7501,, PMA 7501, -,
Производитель
Изготовитель - Фирма "Sartorius Weighing Technology GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 289
Выдано извещений - 0
Кол-во периодических поверок - 127
Кол-во средств измерений - 48
Кол-во владельцев - 44
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 5502 дн.
Приказы РСТ, где упоминается данный тип СИ
№1594 от 2016.10.18 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№775 от 2012.09.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 51239-12,51240-12,32209-12,51241-12 по 51265-12,51294-12 по 51334-12)
№1532 от 2018.07.20 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№3318 от 2022.12.28 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Метрополитены" (ТК 150)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Весы электронные (PMA 7501)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Sartorius Weighing Technology GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23600-08 27.11.2023 |
Влагомеры термогравиметрические инфракрасные, MA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33833-07 04.07.2022 |
Влагомеры термогравиметрические инфракрасные, MA-35 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
35148-12 28.09.2017 |
Влагомеры термогравиметрические инфракрасные, MA-150 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
37599-08 30.05.2018 |
Компараторы массы, CCT Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38958-08 05.02.2019 |
Весы-компараторы, CCP Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
49613-12 03.04.2022 |
Весы лабораторные электронные, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49652-12 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50088-12 01.06.2017 |
Весы неавтоматического действия, ED Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51255-12 21.09.2017 |
Весы электронные, PMA 7501 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51747-12 14.11.2022 |
Измерители магнитной восприимчивости гирь, YSZ0 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52029-12 11.12.2017 |
Весы неавтоматического действия, CAW, CAH Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53144-13 |
Весы электронные, GBB 14202S-0CE Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53257-13 22.04.2018 |
Весы электронные, IF Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54391-13 28.06.2018 |
Весы неавтоматического действия, CPA Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54399-13 28.06.2018 |
Весы неавтоматического действия, IS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54411-13 28.06.2018 |
Весы неавтоматического действия, CUBIS Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57187-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ALC Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57188-14 21.04.2019 |
Весы неавтоматического действия, ACCULAB ATL Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57921-14 21.07.2019 |
Весы специальные, Scale Unit ХХ82-0002 Фирма "Sartorius Weighing Technology GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Весы электронные (PMA 7501)
Стоимость поверки Весы электронные (PMA 7501)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
1398 | 1828 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
4659 | 1828 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
1496 | 1828 |
|
ФБУ Костромской ЦСМ Костромская область |
1516 | 1828 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1301 | 1828 |
Программное обеспечение
Весы оснащены встроенным разделенным программным обеспечением. Наименование версии высвечивается при включении весов при нажатии клавиши «С» во время процедуры самотестирования. Основные функции программного обеспечения: обработка сигнала весоизмерительного датчика, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения, защитной пломбой.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию не связанную со взвешиванием.
Обновление программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице - ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
YAC01 |
YAC01 |
23-ХХ |
- |
- |
|
Примечания: ХХ - обозначение двухзначного цифрового кода, связанного с количеством языков пользователя, доступных в меню модуля терминала. | ||||
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Фотография внешнего вида весов представлена на рисунке 2
<■
рма
ЕЯЛш
клеймо
Рис. 2 - Весы электронные РМА 7501
Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам электронным PMA 7501
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Техническая документация фирмы «Sartorius Weighing Technology GmbH», Германия.
Поверка
Поверкаосуществляется по Приложению Н ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Эталонные средства измерений, используемые при поверке: гири класса точности F2 по ГОСТ OIML R 111-1-2009.
Изготовитель
Фирма «Sartorius Weighing Technology GmbH», Германия Weender landstrasse 94 - 108, 37075 Goettingen, Germany, Tel: +49.551.308.0, Fax: +49.551.308.3289, http://www.sartorius.de
Испытательный центр
ГЦИ СИ ФГУП «УНИИМ»,
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал. Результат взвешивания выводится на жидкокристаллический дисплей весов.
Конструктивно весы представляют собой два модуля, соединенных системой обмена данных: взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение платформы грузоприемного устройства.
Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):
-
■ устройствами установки нуля (Т.2.7.2):
o полуавтоматическим устройством установки нуля (Т.2.7.2.2); o автоматическим устройством установки нуля (Т.2.7.2.3); o устройством первоначальной установки нуля (Т.2.7.2.4);
-
■ устройством слежения за нулем (может быть отключено) (Т.2.7.3);
-
■ устройствами тарирования (Т.2.7.4):
o устройством уравновешивания тары (Т.2.7.4.1);
o устройством взвешивания тары (Т.2.7.4.2);
o устройством предварительного задания массы тары (Т.2.7.5);
-
■ цифровым показывающим устройством с отличающимся делением (Т.2.5.4).
Дополнительно взвешивающий модуль оснащен устройством юстировки, с помощью гири 5 кг F1 по ГОСТ OIML R 111-1-2009.
Весы имеют следующие режимы работы, не связанные со взвешиванием (прикладные программы меню модуля терминала):
-
- суммирование;
-
- формулирование.
Весы оснащаются интерфейсом передачи данных RS 232С, для протоколирования результатов взвешивания.
Идентификационные маркировки нанесены на взвешивающий модуль, защитные пломбы наносятся на каждый модуль весов.

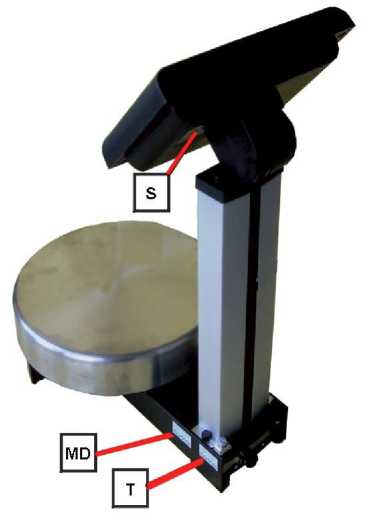

Схемы нанесения маркировок и пломб представлены на рисунке 1
Вид сзади
Вид снизу
Рис. 1 - Весы электронные РМА 7501
На рисунке 1 использованы следующие обозначения:
MD - наклейка с метрологическими характеристиками Min, Max, e, и d, например:
ГД R 1 Мах 7500 г Min 5 г е- 1 г d- 0,1 г

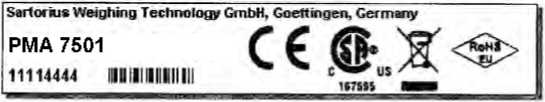

Т - обозначение модели весов, например:
|~S~| - защитная пломба
|
Наименование характеристики |
Значение характеристики |
|
1 Класс точности по ГОСТ Р 53228-2008 |
II |
|
2 Максимальная нагрузка Мах, г |
7500 |
|
3 Поверочное деление, е, г |
1 |
|
4 Действительная цена деления d, г |
0,1 |
|
5 Число поверочных делений, n |
7500 |
|
6 Диапазон выборки массы тары |
От 0 до Мах |
|
7 Диапазон температур, °С |
от 0 до + 40 |
|
8 Минимальная нагрузка Мт, г |
5 |
|
9 Пределы допускаемой погрешности весов при поверке (в эксплуатации) в диапазоне: от 0 до 5000 е включ. св. 5000 е до Мах |
± 0,5 е (± 1 е) |
|
± 1,0 е (± 2 е) | |
|
10 Размах показаний |
1,0 е |
|
11 Время установления показаний, с, не более |
4 |
|
12 Размеры платформы грузоприемного устройства, мм |
0 233 |
|
Наименование характеристики |
Значение характеристики |
|
13 Параметры источника питания: |
220 +10% |
|
входное напряжение, В |
-15% |
|
частота, Гц |
50 -60 |
|
14 Потребляемая мощность, А, не более |
16 |
|
15 Г абаритные размеры весового блока, мм |
233 х 329 х 391 |
|
16 Масса, кг, не более |
3,3 |
