Номер по Госреестру СИ: 82090-21
82090-21 Модули питания
(МП-8012 AXIe-0)
Назначение средства измерений:
Модули питания МП-8012 AXIe-0 (далее по тексту - модули питания) предназначены для воспроизведений стабилизированных значений напряжения и силы постоянного тока, а также измерений воспроизводимых величин в составе магистрально-модульной аппаратуры стандарта AXIe-0.

Внешний вид.
Модули питания
Рисунок № 1

Внешний вид.
Модули питания
Рисунок № 2

Внешний вид.
Модули питания
Рисунок № 3

Внешний вид.
Модули питания
Рисунок № 4
Программное обеспечение
Модули питания работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файл библиотеки математических функций unmp8012_math.dll.
Уровень защиты ПО от непреднамеренных измерений «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
unmp8012 math.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
8D9B76BE |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к модулям питания МП-8012 AXIe-0ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Принцип действия модулей питания при воспроизведении выходного напряжения и силы постоянного тока основан на преобразовании входного напряжения постоянного тока, поступающего от шасси, в которое установлен модуль питания, в регулируемые стабилизированные значения напряжения и силы постоянного тока. Полученные значения силы и напряжения постоянного тока измеряются и отображаются на дисплее. Модули питания устанавливаются в слоты шасси (базовые блоки) формата AXIe-0 или другие совместимые шасси.

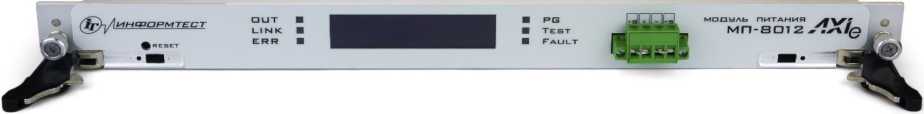

Конструктивно модули питания выполнены в виде печатной платы, на которой закреплены: лицевая панель с разъёмом для подсоединения кабелей, индикаторами состояния модулей питания и кнопкой Reset; модуль преобразователя и кожух (экран). Экран служит для механической и электромагнитной защиты модулей питания. Модули питания изготавливаются в черном или сером корпусе.
Общий вид модулей питания МП-8012 AXIe-0 с указанием мест пломбирования в сером корпусе представлен на рисунке 1, в черном корпусе на рисунке 2. Защита от несанкционированного доступа модулей питания предусмотрена на винтах крепления защитного кожуха к корпусу в виде разрывной наклейки. Общий вид 4-х слотового шасси в формате AXIe-0 приведен на рисунке 3.
Места пломбировки

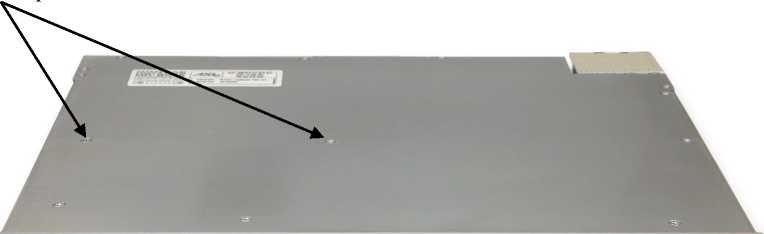

Рисунок 1 - Общий вид модулей питания МП-8012 AXIe-0 в сером корпусе с указанием мест пломбирования
Места пломбировки

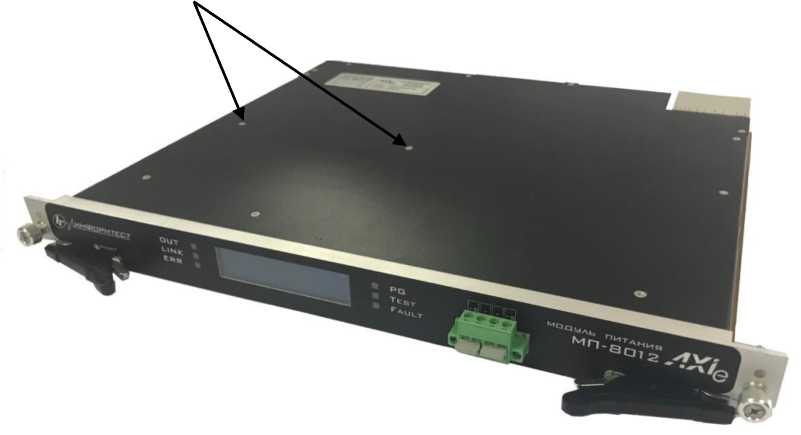

Рисунок 2 - Общий вид модулей питания МП-8012 AXIe-0 в черном корпусе с указанием мест пломбирования

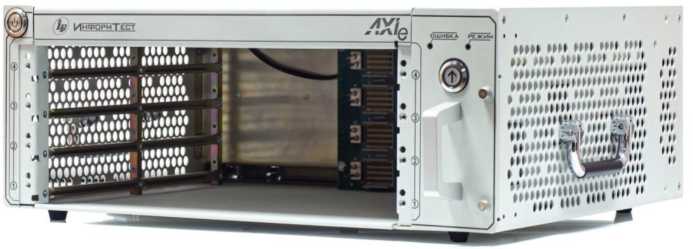

Рисунок 3 - Общий вид 4-х слотового шасси в формате AXIe-0
Таблица 4 -
|
Наименование |
Обозначение |
Количество. |
|
Модуль питания МП-8012 AXIe-0 |
ФТКС.468260.182 |
1 шт. |
|
Комплект ПО модулей «Информтест» |
ФТКС.85001-01 |
1 шт.* |
|
Модуль питания МП-8012 AXIe-0 Руководство по эксплуатации |
ФТКС.468260.182РЭ |
1 экз.* |
|
Модуль питания МП-8012 AXIe-0 Паспорт |
ФТКС.468260.182ПС |
1 экз.* |
|
Модуль питания МП-8012 AXIe-0 Управляющая панель Руководство оператора |
ФТКС.67006-02 34 01 |
1 экз.* |
|
Драйвер IVI Модуль питания МП-8012 AXIe-0 Руководство системного программиста |
ФТКС.77006-01 32 01 |
1 шт.* |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90ОП1 |
1 шт.* |
|
Кабель МП |
ФТКС.685621.600 |
1 шт.* |
|
Гребенчатый мостик EBP 2-5-1733169 |
- |
2 шт.* |
|
* - В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,080 до 80,000 |
|
Дискретность воспроизведений напряжения постоянного тока, В |
0,002 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В:
|
±(0,0005^вос + 0,015 + Ku-ДТ) ±(0,0005/ивос + 0,04 + Ku-ДТ) |
|
Диапазон измерений выходного напряжения постоянного тока, В |
от 0,080 до 80,000 |
|
Разрешающая способность измерений напряжения постоянного тока, В |
0,002 |
|
Пределы допускаемой абсолютной погрешности измерений выходного напряжения постоянного тока, В:
|
±(0,0005^изм + 0,015 + Ки ДТ) ±(0,0005^изм + 0,04 + Ки ДТ) |
|
Нестабильность выходного напряжения постоянного тока, мВ, не более:
|
±40 ±10 |
|
Среднее квадратическое значение (СКЗ) уровня пульсаций выходного напряжения постоянного тока, мВ, не более*:
|
00 о |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,010 до 12,000 |
|
Дискретность воспроизведений силы постоянного тока, А |
0,002 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А:
|
±(0,0015-1вос + 0,04 + Ki-ДТ) ±(0,0050<[вос + 0,06 + Ki-ДТ) |
|
Диапазон измерений силы постоянного тока, А |
от 0,010 до 12,000 |
|
Разрешающая способность измерений силы постоянного тока, А |
0,002 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А:
|
±(0,0015 -[изм + 0,04 + Ki-ДТ) ±(0,0050-1изм + 0,06 + Ki-ДТ) |
|
Нестабильность выходного тока при изменении выходного напряжения постоянного тока на нагрузке от 100 до 10 % от конечного значения диапазона измерений, мА, не более |
±10 |
|
* СКЗ уровня пульсаций выходного тока и напряжения измеряются в диапазоне частот от 0 до 300 кГц. Примечания: ивос - воспроизводимое модулем питания значение напряжения постоянного тока на выходе; | |
Продолжение таблицы 2__________________________________________________________
Uu3M - измеренное модулем питания значение напряжения постоянного тока на выходе;
1вос - воспроизводимое модулем значение силы постоянного тока на выходе;
1изм - измеренное модулем питания значение силы постоянного тока на выходе;
Ku - температурный коэффициент К = 0,0001-ивюс(изм) + 0,005;
Ki - температурный коэффициент К = 0,0001-1вос(изм) + 0,005;
ДТ - отклонение температуры окружающей среды от значения 18 °С (для интервала рабочих температур от плюс 5 до плюс 18 °С) или от значения 22 °С (для интервала рабочих температур от 22 до 40 °С); ДТ = 0 в интервале температур (20 ± 2) °С.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от -53 до -45 |
|
Потребляемая мощность, Вт, не более |
550 |
|
Выходная мощность модуля питания, Вт:
|
до 360 до 500 |
|
Габаритные размеры (длинахглубинахвысота), мм, не более |
350,0x318,0x30,8 |
|
Масса, кг, не более |
4 |
|
Нормальные условия измерений:
|
от 18 до 22 от 45 до 80 от 84,0 до 106,7 |
|
Рабочие условия измерений:
|
от +5 до +40 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
