Номер по Госреестру СИ: 56957-14
56957-14 Изделия
(ППЦП)
Назначение средства измерений:
Изделия ППЦП (далее - изделия) предназначены для измерений сопротивления между электрической цепью пиропатрона (далее - ПП) и корпусом объекта контроля (ОК), сопротивления между электрически разобщенными цепями ПП, сопротивления цепей ПП.

Внешний вид.
Изделия
Рисунок № 1

Внешний вид.
Изделия
Рисунок № 2

Внешний вид.
Изделия
Рисунок № 3

Внешний вид.
Изделия
Рисунок № 4
Программное обеспечение
Метрологически значимая часть специализированного программного обеспечения (далее - СПО) выделена в файл библиотеки математических функций CertMathLib.dll.
Идентификационные данные (признаки) метрологически значимой части СПО вычислены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.
Таблица 1
|
Наименование СПО |
Идентификационное наименование СПО |
Номер версии (иденти-фикацион-ный номер) СПО |
Цифровой идентификатор СПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора СПО |
|
Библиотека математических функций |
CertMathLib.dll |
1.0 |
297de2f5 |
CRC32 |
Влияние СПО на метрологические характеристики изделия учитывается в общих согласованных допусках.
Метрологически значимая часть СПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус изделия в виде наклейки и на титульный лист формуляра методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФТКС.411711.001 РЭ. «ППЦП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к изделиям
ГОСТ 8.596-2002. «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ФТКС. 411711.001 ТУ «ППЦП. Технические условия».
Поверка
ПоверкаОсуществляется в соответствии с разделом 11 «Поверка» документа
ФТКС.411711.001 РЭ «ППЦП. Руководство по эксплуатации», утвержденным ФГУП «ВНИ-ИМС» 28.01.2014 г.
Основные средства поверки:
- установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В, диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 5000 МОм, пределы допускаемой относительной погрешности измерений сопротивления ± 5 %;
-
- магазин электрического сопротивления Р4834 (рег. № 11326-90): диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности 0,02;
-
- магазин сопротивления Р40108 (рег. № 9381-83): диапазон воспроизведения сопротивления постоянному току от 0,1 до 1000 МОм, класс точности 0,05.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4, этаж 6, помещ. XIV, ком. 1Тел/Факс: (495) 983-10-73
E-mail: inftest@inftest.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Конструктивно изделие представляет собой переносную функционально законченную систему проверки цепей ПП, выполненную в виде моноблока, с управлением от встроенного защищенного персонального компьютера, с возможностью питания от встроенной аккумуляторной батареи без использования внешнего источника электропитания.
Функционально изделие состоит из следующих узлов:
-
- измерительный мезонинный коммутатор;
-
- процессорный модуль управления;
-
- промышленный защищенный планшетный компьютер;
-
- формирователь напряжений вторичного питания;
-
- аккумуляторная батарея;
-
- коммутатор цепей питания;
-
- AC/DC преобразователь.
Принцип измерения сопротивления цепи заключается в измерении мгновенного значения напряжения в измеряемой цепи при пропускании через эту цепь стабилизированного постоянного тока, значение которого задается в зависимости от выбранного режима измерений.
Измерение сопротивления цепи осуществляется путем коммутации этой цепи с источником стабилизированного постоянного тока и измерителем мгновенного значения напряжения.
По условиям эксплуатации изделие удовлетворяет требованиям группы 1.1 по ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Внешний вид изделия с указанием места нанесения знака утверждения типа приведен на рисунках 1, 2, 3 и 4.
Защита от несанкционированного доступа изделия выполнена в виде пломбировки винта крепления кожуха изделия.
Место пломбировки

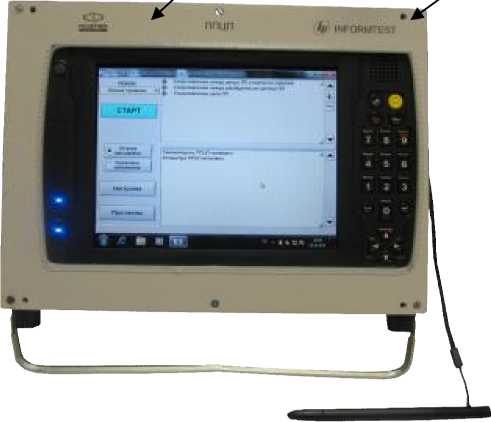

Рисунок 1. Вид спереди

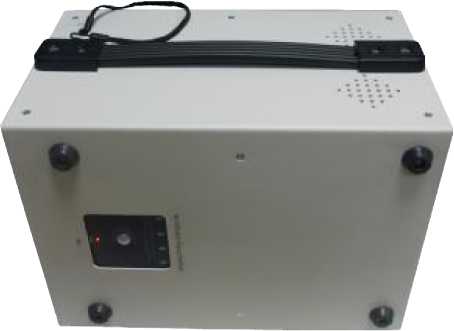

Рисунок 2. Вид сзади и сверху

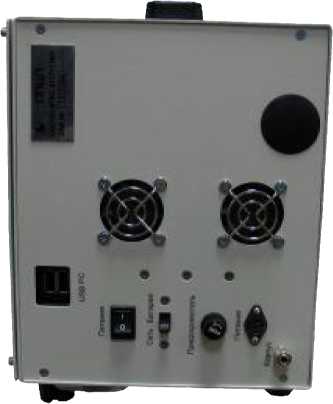

Рисунок 3. Вид справа

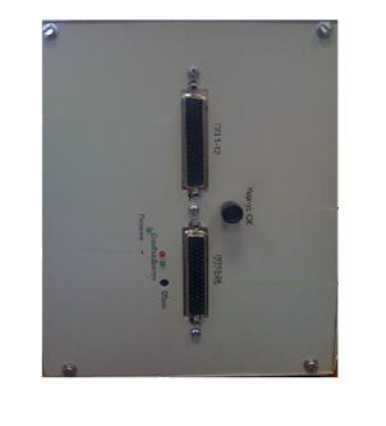

Рисунок 4. Вид слева
Количество контролируемых цепей ПП ...........................................................................48.
Диапазон измерений сопротивления каждой из 48 цепей ПП в режиме «Сопротивление цепей», Ом ................................................................................................................ от 0,5 до 10.
Пределы допускаемой абсолютной погрешности измерений сопротивления каждой из
48 цепей ПП в режиме «Сопротивление цепей», Ом ..............................................................± 0,1.
Диапазон измерений сопротивления между электрической цепью ПП и корпусом ОК, а также между электрически разобщенными цепями ПП в режимах «Замыкания на корпус» и «Замыкания между ПП», МОм ...................................................................................... от 0,2 до 10.
Пределы допускаемой относительной погрешности измерений сопротивления постоянному току между электрической цепью ПП и корпусом ОК, а также между электрически разобщенными цепями ПП в режимах «Замыкания на корпус» и «Замыкания между ПП», %......................................................................................................................................... ± 2,5.
Общие характеристики
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, °С.............................................................от 5 до 40;
-
- относительная влажность воздуха при температуре 25 °С, %, не более
-
- атмосферное давление, кПа ........................................................................ от 84 до 106,7.
Габаритные размеры изделия (ширинахвысотахдлина), мм, не более....... 329х237х202.
Параметры питания от сети переменного тока:
-
- напряжение, В..........................................................................................................220 ± 22.
-
- частота, Гц ...................................................................................................................50 ± 1.
Потребляемая мощность, В\А, не более
