Номер по Госреестру СИ: 90029-23
90029-23 Измерители частоты сигналов
(МЧ8-PXIe)
Назначение средства измерений:
Измерители частоты сигналов МЧ8-РХ1е (далее - МЧ8) предназначены для измерения частоты периодических сигналов.

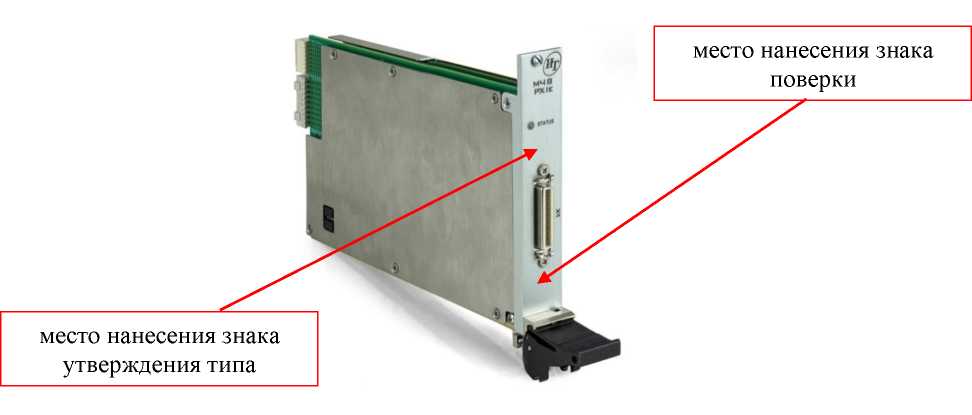

Внешний вид.
Измерители частоты сигналов
Рисунок № 1
Общие сведения
Дата публикации - 21.09.2023
Срок свидетельства - 20.09.2028
Номер записи - 191969
ID в реестре СИ - 1411144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1937 от 2023.09.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Измерители частоты сигналов (МЧ8-PXIe)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56869-14 08.02.2029 |
Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
56957-14 08.02.2029 |
Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
59837-15 06.12.2029 |
Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
69124-17 31.10.2027 |
Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
71891-18 25.07.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
80691-20 31.12.2025 |
Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
80524-20 31.12.2025 |
Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
81429-21 09.04.2026 |
Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82090-21 18.06.2026 |
Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
82561-21 09.08.2026 |
Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85912-22 17.06.2027 |
Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
85996-22 01.07.2027 |
Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86126-22 13.07.2027 |
Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86348-22 05.08.2027 |
Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86357-22 09.08.2027 |
Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86424-22 16.08.2027 |
Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86719-22 07.09.2027 |
Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86815-22 20.09.2027 |
Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
86888-22 |
Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
87478-22 08.12.2027 |
Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88379-23 28.02.2028 |
Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
88354-23 01.03.2028 |
Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года |
|
88767-23 12.04.2028 |
Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90006-23 18.09.2028 |
Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
90029-23 20.09.2028 |
Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
93163-24 11.09.2029 |
Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94247-24 26.12.2029 |
Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94268-24 27.12.2029 |
Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
94725-25 25.02.2030 |
Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
94918-25 17.03.2030 |
Мультиметры цифровые, МЦ1-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95008-25 28.03.2030 |
Источники питания, ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
|
95403-25 30.04.2030 |
Магазины сопротивлений, МЭМС Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
1 год |
|
95442-25 14.05.2030 |
Генераторы сигналов, ГС201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
2 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Измерители частоты сигналов (МЧ8-PXIe)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103) | 11 | 4 | 11 | 0 | 0 | 9 | 9 | 0 |
Стоимость поверки Измерители частоты сигналов (МЧ8-PXIe)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
21500 | 21500 |
Программное обеспечение
Программное обеспечение источников может работать в операционной системе Linux, оно служит для управления режимами работы, его метрологически значимая часть предназначена для считывания, отображении и передачи измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Linux |
|
Идентификационное наименование |
libunmsp math.so |
|
Номер версии (идентификационный номер) |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на боковую панель блока базового в виде самоклеющейся этикетки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Методика поверки» руководства по эксплуатации «Измеритель частоты сигналов МЧ8-РХ1е. ГВТУ.468266.003РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Измеритель частоты сигналов МЧ8-РХ1е. Технические условия», ГВТУ.468266.003ТУ.
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы») ИНН 7735126740.
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон (факс) +7(495) 926-71-85;
E-mail: post@actimaster.ru
Принцип действия измерителей частоты сигналов МЧ8 основан на измерении периода электрического сигнала путем сравнения его с периодом сигнала опорного генератора. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей (шасси PXIe). МЧ8 имеют 8 измерительных каналов.
Измерители частоты сигналов МЧ8 имеют модульную конструкцию, состоящую из лицевой панели и 2-х плат, с прикрепленными к ним боковыми экранными панелями.
Обозначение модели МЧ8 наносится на лицевую панель методом шелкографии (рисунок 1). Также на лицевую панель наносятся знак утверждения типа и знак поверки. Знак утверждения типа и знак поверки наносятся в виде самоклеющихся этикеток.
На боковой панели размещается самоклеющаяся этикетка с указанием модели измерителя и его уникальным заводским номером в 7-значном цифровом формате (рисунок 2).
В конструкции МЧ8 отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
МЧ8 устанавливаются в крейт стандарта PXIe.
Управление МЧ8 осуществляется от внешнего компьютера, подключаемого к крейту.
Рисунок 1 - Общий вид МЧ8-РХ1е место этикетки с заводским номером
Рисунок 2 - Боковая панель МЧ8
Метрологические и основные технические характеристики измерителей представлены в таблицах 2, 3.
Метрологические характеристики определяются установленными модулями питания.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, Гц |
от 0,1 до 2000000 |
|
Пределы относительной погрешности измерений частоты периодического сигнала при использовании цифрового входа и длительностью фронта и среза не более 0,1%, % |
3 = ± Tmin - 0,1 + 30 _ Ts _ |
|
Диапазоны измерения длительности положительной и отрицательной части импульсов периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, Гц |
от 0,1 до 2000000,0 |
|
Пределы относительной погрешности измерений частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, % |
• 0,1 + ^0 L 1 s J |
|
Диапазоны измерения частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза более 0,1%, Гц |
от 0,1 до 2000000,0 |
|
Пределы относительной погрешности измерений частоты периодического сигнала при использовании аналогового входа и длительностью фронта и среза не более 0,1%, % |
Гт. 1 1 L Ts Ts - Fx 0 J |
|
Примечания: Tmin - минимально допустимый период семплирования, равный 32-10-6 с; Ts - период семплирования, с; Fx - измеряемая частота, Гц; 60 = 0,00018 % | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания частотой 50 Гц, В |
от 10,8 до 13,2 |
|
Максимальная потребляемая мощность, Вт, не более |
12 |
|
Габаритные размеры (длина х ширина х высота), мм |
214 х 131 х 20 |
|
Масса, кг, не более |
0,4 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °С |
от +18 до +22 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
