Номер по Госреестру СИ: 86348-22
86348-22 Измерители сопротивления постоянному току
(МС8-2Л)
Назначение средства измерений:
Измерители сопротивления постоянному току МС8-2Л (далее - измерители) предназначены для измерений электрического сопротивления постоянному току по восьми изолированным двухпроводным каналам.

Внешний вид.
Измерители сопротивления постоянному току
Рисунок № 1

Внешний вид.
Измерители сопротивления постоянному току
Рисунок № 2
Программное обеспечение
Измерители работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
-
- считывание измерительной информации;
-
- передачу измерительной информации в ПО верхнего уровня;
-
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unms8k2l_math.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Идентификационное наименование ПО |
unms8k2l math.dll |
libunms8k2l math.so |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 | |
|
Цифровой идентификатор ПО |
c4645f32 |
19ae5b9b |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на печатную плату любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ФТКС.468266.004РЭ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ФТКС.468266.004ТУ «Измерители сопротивления постоянному току МС8-2Л. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн. тер. г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)ИНН 7735126740
Адрес: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1.
Принцип действия измерителей заключается в пропускании через измеряемое электрическое сопротивление тока опроса, формируемого измерителем. Значение силы постоянного тока калибровано и хранится в памяти измерителя. В результате на измеряемом электрическом сопротивлении создается падение напряжения, пропорциональное значению сопротивления. Полученное напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей. По измеренному значению напряжения и известному значению тока опроса вычисляется значение измеряемого электрического сопротивления постоянному току.
Измерители выполнены в виде мезонинного модуля и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измерители устанавливаются на носитель мезонинных модулей и через интерфейсы стандартов VXI или LXI соединяются информационно с управляющей персональной электронно-вычислительной машины (ПЭВМ).
В качестве носителей мезонинов используются: носители мезонинов НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, НМ АXIe-0 ФТКС.468269.014, НМУ АXIe-0 ФТКС.468269.015, НМНС АXIe-0 ФТКС.468269.016; устройства MezaBox ФТКС.469133.006, MezaBox\Battery 133W-hrs ФТКС.469133.006-01, MezaBox-4М LXI ФТКС.469133.013 или аналогичные носители мезонинов в составе информационных измерительных систем на основе магистрали VXIbus или интерфейса LXI.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
-
- до четырех, если в качестве носителей мезонинных модулей используются НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);
-
- до двух, если в качестве носителя мезонинного модуля используются устройства MezaBox ФТКС.469133.006, MezaBox\Battery 133W-hrs ФТКС.469133.006-01, MezaBox-4М LXI ФТКС.469133.013.
Измерителем поддерживается работа с операционной системой Linux.
Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

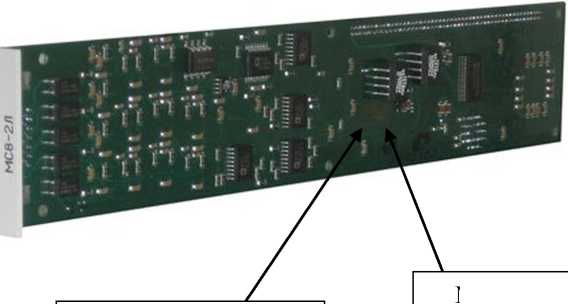

Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.

Место нанесения
Место нанесения
заводского номера
знака утверждения
типа
Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измерители сопротивления постоянному току МС8-2Л |
ФТКС.468266.004 |
1 шт. |
|
Измерители сопротивления постоянному току МС8-2Л. Руководство по эксплуатации |
ФТКС.468266.004РЭ |
1 экз. |
|
Измеритель сопротивления постоянному току МС8-2Л. Паспорт |
ФТКС.468266.004ПС |
1 экз. |
|
Управляющая панель инструмента МС8-2Л. Руководство оператора |
ФТКС.65004-01 34 01 |
1 экз. |
|
Наименование |
Обозначение |
Количество |
|
Комплект ПО модулей Информтест |
ФТКС.85001-01 |
1 экз.1) |
|
Драйвер МС8-2Л. Руководство системного программиста |
ФТКС.75004-01 32 01 |
1 экз. |
|
Опись компакт-диска (CD) «Комплект ПО модулей Информтест» |
ФТКС.85001-01 90 ОП1 |
1 экз. 1) |
|
Устройство УКСИ |
ФТКС.687420.003 |
1 шт. 1) |
|
Кабель К-УКСИ |
ФТКС.685621.002 |
1 шт. 1) |
|
1) В соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
от 0 до 100 | |
|
Поддиапазоны измерений электрического сопротивления |
от 0 до 1000 |
|
постоянному току, Ом |
от 0 до 10000 от 0 до 100000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом: - для поддиапазона от 0 до 100 Ом |
±0,5 |
|
- для поддиапазона от 0 до 1000 Ом |
±5,0 |
|
- для поддиапазона от 0 до 10000 Ом |
±50,0 |
|
- для поддиапазона от 0 до 100000 Ом |
±500,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
■ г+0,250. . -<q+0,60 + 5-0,125; +12-0,36 |
|
Сила тока потребления по цепи «5 В», А, не более: | |
|
- динамическое значение |
0,21 |
|
- пиковое значение |
0,50 |
|
Сила тока потребления по цепи «12 В», А, не более: | |
|
- динамическое значение |
0,11 |
|
- пиковое значение |
0,30 |
|
Потребляемая мощность, Вт, не более |
6,1 |
|
Количество измерительных каналов |
8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
266,0Х50,8Х22,0 |
|
Масса, кг, не более |
0,16 |
|
Рабочие условия измерений: | |
|
- температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10,5 |
