Сведения о средстве измерений: 86424-22 Измерители мгновенных значений напряжения

Номер по Госреестру СИ: 86424-22
86424-22 Измерители мгновенных значений напряжения
(МН8И)

Назначение средства измерений:
Измерители мгновенных значений напряжения МН8И (далее - измерители) предназначены для измерений мгновенных значений напряжения постоянного тока.

Внешний вид. Измерители мгновенных значений напряжения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Измерители мгновенных значений напряжения

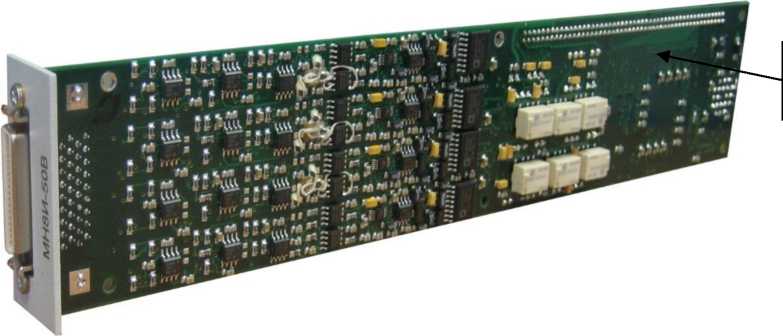

Рисунок № 1

Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 2

Внешний вид. Измерители мгновенных значений напряжения, http://oei-analitika.ru рисунок № 3

Внешний вид.
Измерители мгновенных значений напряжения

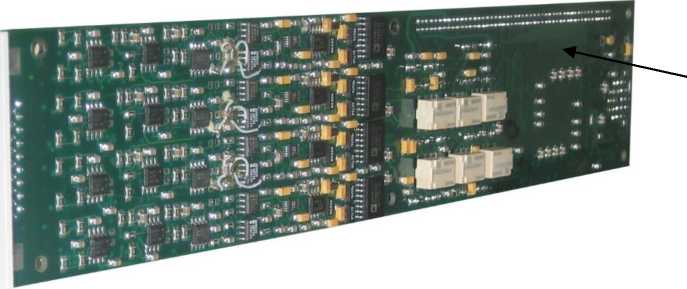

Рисунок № 3

Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 4

Внешний вид.
Измерители мгновенных значений напряжения
Рисунок № 5

Внешний вид. Измерители мгновенных значений напряжения, http://oei-analitika.ru рисунок № 6

Внешний вид.
Измерители мгновенных значений напряжения

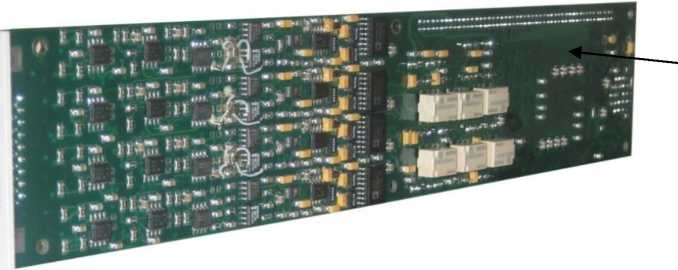

Рисунок № 6

Общие сведения

Дата публикации - 17.08.2022
Срок свидетельства - 16.08.2027
Номер записи - 188418
ID в реестре СИ - 1401437
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МН8И-50В, МН8И-10В, МН8И-0,1В,

Производитель

Изготовитель - Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности - Да

OR_3 Приказы Росстандарта — сводная аналитика

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Статистика

Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 6
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2023 от 2022.08.16 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Измерители мгновенных значений напряжения (МН8И)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
56869-14 08.02.2029	Измерители мгновенных значений напряжения, МН6И-150В Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
56957-14 08.02.2029	Изделия, ППЦП Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
59837-15 06.12.2029	Магазины сопротивления постоянному току электронные, МПС2, МПС2-2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
69124-17 31.10.2027	Модули, ГПТН Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
71891-18 25.07.2029	Системы автоматизированные измерительные, ТЕСТ-БА-1600 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
80691-20 31.12.2025	Комплексы функционального контроля , ТЕСТ-1606 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
80524-20 31.12.2025	Системы автоматизированные измерительные, ТЕСТ-1401 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
81429-21 09.04.2026	Измерители мгновенных значений напряжения, МН32С Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
82090-21 18.06.2026	Модули питания, МП-8012 AXIe-0 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
82561-21 09.08.2026	Измерители мгновенных значений напряжения, МН32СМ Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
85912-22 17.06.2027	Системы автоматизированные измерительные, ТЕСТ-7007 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
85996-22 01.07.2027	Системы автоматизированные измерительные, ТЕСТ-2103 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86126-22 13.07.2027	Источники питания программируемые модульные, МСП 1600А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86348-22 05.08.2027	Измерители сопротивления постоянному току, МС8-2Л Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86357-22 09.08.2027	Измерители мгновенных значений силы тока, МТД48С-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86424-22 16.08.2027	Измерители мгновенных значений напряжения, МН8И Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86719-22 07.09.2027	Измерители для резистивных мостовых схем, MTM8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86815-22 20.09.2027	Измерители ТЭДС термопар, Термостанция ВТ-96 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
86888-22	Системы, СНЭСТ-А Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
87478-22 08.12.2027	Измерители мгновенных значений напряжения, МН12ИП-РХIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
88379-23 28.02.2028	Осциллографы цифровые, ОСЦ7 AXIe-1 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
88354-23 01.03.2028	Системы автоматизированные контрольно-измерительные MST14, Обозначение отсутствует Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года
88767-23 12.04.2028	Осциллографы цифровые, ОСЦ201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
90006-23 18.09.2028	Измерители частоты сигналов, МНЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
90029-23 20.09.2028	Измерители частоты сигналов, МЧ8-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
93163-24 11.09.2029	Системы автоматизированные измерительные, ТЕСТ-БА-1600М Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94247-24 26.12.2029	Источники напряжения постоянного тока, МОНП-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94268-24 27.12.2029	Системы автоматизированные измерительные, ИВК Виброудар 2 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
94725-25 25.02.2030	Модули контрольно-измерительные, P128C200M Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
94918-25 17.03.2030	Мультиметры цифровые, МЦ1-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
95008-25 28.03.2030	Источники питания, ИП-80Х188 Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года
95403-25 30.04.2030	Магазины сопротивлений, МЭМС Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	1 год
95442-25 14.05.2030	Генераторы сигналов, ГС201-PXIe Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	2 года

SO_9 ГСО и их владельцы по поверкам и годам

Стоимость 200 руб. или по подписке

Кто поверяет Измерители мгновенных значений напряжения (МН8И)

Наименование организации	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "VXI-СИСТЕМЫ" (РОСС RU.0001.310103)	МН8И-50В МН8И-0,1В МН8И-10В	33	12	33	0	33	33	0
АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014)	МН8И-0,1В МН8И-50В	14	8	0	14	14	0	14
АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013)	МН8И-50В	1		0	1	1	0	1

Стоимость поверки Измерители мгновенных значений напряжения (МН8И)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Измерители работают под управлением встроенного программного обеспечения (далее - ПО), которое выполняет следующие функции:

- считывание измерительной информации;

- передачу измерительной информации ПО верхнего уровня;

- протоколирование измерительной информации.

Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmn8i_math.dll (Windows) и libunmn8i_math.so (ОС Linux).

Метрологические характеристики измерителей нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО измерителей приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	unmn8i math.dll	libunmn8i math.so
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	f1697ee3	b6c00ce2
Алгоритм вычисления цифрового идентификатора ПО	CRC32

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ФТКС.468266.023 РЭ.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;

ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ФТКС.468266.023ТУ «Измерители мгновенных значений напряжения МН8И. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)

Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1

ИНН 7735126740

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740
Изготовители Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Адрес юридического лица: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
Адрес места осуществления деятельности: 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1
ИНН 7735126740

Принцип действия измерителей мгновенных значений напряжения МН8И заключается в следующем: измеряемое напряжение постоянного тока поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Измерители выполнены в виде мезонинного модуля и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Измерители устанавливаются на носитель мезонинных модулей и через интерфейсы стандартов VXI, LXI соединяется информационно с управляющей персональной электронно-вычислительной машины (ПЭВМ).

В качестве носителей мезонинов используются: носители мезонинов НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, НМ AXIe-0 ФТКС.468269.014 (далее - НМ-С, НМ-М, НМ); устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или аналогичные носители мезонинов в составе информационных измерительных систем на основе магистрали VXIbus или интерфейса LXI.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

- до четырех, если в качестве носителей мезонинных модулей используются НМ-С, НМ-М, НМ (или аналогичные носители мезонинных модулей);
- до двух, если в качестве носителя мезонинного модуля используются устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

Измерители выпускаются в трех исполнениях: МН8И-50В, МН8И-10В,

МН8И-0,1В, которые отличаются метрологическими характеристиками.

Заводской номер наносится на печатную плату измерителей любым технологическим способом в виде цифрового кода.

Общий вид измерителей мгновенных значений напряжения МН8И исполнений МН8И-50В, МН8И-10В, МН8И-0,1В с указанием места нанесения заводского номера приведен на рисунках 1, 2, 3.

Нанесение знака поверки на измерители в обязательном порядке не предусмотрено.

Пломбирование измерителей не предусмотрено.

Внешний вид. Измерители мгновенных значений напряжения (МН8И), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид измерителей мгновенных значений напряжения МН8И

исполнения МН8И-50В с указанием места нанесения заводского номера

Т“

Место нанесения заводского номера

Рисунок 2 - Общий вид измерителей мгновенных значений напряжения МН8И исполнения МН8И-10В с указанием места нанесения заводского номера

Место нанесения заводского номера

Рисунок 3 - Общий вид измерителей мгновенных значений напряжения МН8И исполнения МН8И-0,1В с указанием места нанесения заводского номера

Таблица 4 -

Наименование	Обозначение	Количество
Измеритель мгновенных значений напряжения МН8И	ФТКС.468266.023	1 шт.
Измерители мгновенных значений напряжения МН8И. Руководство по эксплуатации	ФТКС.468266.023 РЭ	1 шт.
Измеритель мгновенных значений напряжения МН8И. Паспорт	ФТКС.468266.023 ПС	1 шт.
МН8И. Руководство системного программиста	ФТКС.75023-01 32 01	1 шт.
Управляющая панель инструмента МН8И. Руководство оператора	ФТКС.65023-01 34 01	1 шт.
Комплект ПО модулей Информтест	ФТКС.85001-01	1 шт. *
Устройство ИОН	ФТКС.687420.028	1 шт.*
Соединитель контрольный Т-МН8И	ФТКС.685621.061	1 шт.*
Кабель ТПТПВ	ФТКС.685621.038	1 шт.*
Кабель НШ	ФТКС.685613.022	1 шт.*
Кабель ТПТП	ФТКС.685621.536	1 шт.*
* - В соответствии с заказом

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазоны измерений мгновенных значений напряжения постоянного тока, В: - для исполнения МНВИ-50В - для исполнения МН8И-10В - для исполнения МН8И-0,1В	от -50 до +50 от -10 до +10 от -0,1 до +0,1
Пределы допускаемой относительной основной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, %	±[0,025+0,025-(\|им/их\|-1)]
Пределы допускаемой относительной дополнительной погрешности измерений мгновенных значений напряжения постоянного тока при минимальном периоде семплирования, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, %	±0,002
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +18 до +22 до 80 от 84,0 до 106,7
Примечания: 1) им - верхняя граница диапазона измерений мгновенных значений напряжения, В; 2) Uk - измеренное мгновенное значение напряжения, В; 3) При измеренном значении, равном 0 В, сигнал отсутствует, погрешность в этой точке не определяется.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянного тока, В:	,г+0,250. i., ₉+0,60 ^{+ 5}-0,125; ±¹²-0,36
Сила тока потребления по цепи «5 В», А, не более:
- динамическое значение	0,3
- пиковое значение	0,4
Сила тока потребления по цепи «12 В», А, не более:
- динамическое значение	0,63
- пиковое значение	0,67
Электрическое сопротивление защитного заземления, Ом, не более	0,1
Максимальная потребляемая мощность, Вт, не более	11,8
Количество измерительных каналов	8
Габаритные размеры, мм, не более:
- длина	266,0
- ширина	50,8
- высота	22,0
Масса, кг, не более	0,15
Рабочие условия измерений:
- температура окружающей среды, °С	от +5 до +40
- относительная влажность при температуре +25 °С, %	до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Средний срок службы, лет	10
Средняя наработка на отказ, ч	20000
