Номер по Госреестру СИ: 93163-24
93163-24 Системы автоматизированные измерительные
(ТЕСТ-БА-1600М)
Назначение средства измерений:
ТЕСТ-БА-1600М
Системы автоматизированные измерительные
(далее - ТЕСТ-БА-1600М) предназначены для измерений и воспроизведения электрического напряжения, сопротивления и силы постоянного тока, электронной нагрузки, для измерений среднеквадратического значения (далее - СКЗ) напряжения переменного тока, электрического сопротивления изоляции, электрической ёмкости, формирования и приёма команд и сигналов, а также регистрация и отображение результатов измерений и расчетов.

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 1

Внешний вид.
Системы автоматизированные измерительные
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) ТЕСТ-БА-1600М -исполняемый файл PovCalc.dll, установленный с операционной системой Windows. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1-
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PovCalc.dll |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
E077E276 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальною часть ТЕСТ-БА-1600М в левом верхнем углу с помощью металлизированной самоклеящейся пленки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 4 «Устройство и работа» документа ГВТУ.411713.002РЭ «Система автоматизированная измерительная ТЕСТ-БА-1600М. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТУ «Система
ГВТУ.411713.002
ТЕСТ-БА-1600М».
автоматизированная
измерительная
Общество с
(ООО «VXI-Системы»)
ИНН 7735126740
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: 8-(495)-983-10-73. Факс: 8-499-645-56-67
Е-mail: inftest@inftest.ru
ограниченной
ответственностью
«VXI-Системы»
Изготовитель
ответственностью«VXI-Системы»
Общество с ограниченной
(ООО «VXI-Системы»)
ИНН 7735126740
Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: 8-(495)-983-10-73. Факс: 8-499-645-56-67
E-mail: inftest@inftest.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23. Факс: (495) 583-99-48
Правообладатель
Общество с(ООО «VXI-Системы»)
ИНН 7735126740
Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-д, д. 4, эт. 6, помещ. XIV, ком. 1
Телефон: 8-(495)-983-10-73. Факс: 8-499-645-56-67
Е-mail: inftest@inftest.ru
ограниченной
ответственностью
«VXI-Системы»
Принцип действия ТЕСТ-БА-1600М основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений и воспроизведения электрических величин и команд управления для выполнения функций измерения и воспроизведения значений напряжений и силы постоянного и переменного токов, измерения сопротивления постоянному току, временных значений параметров сигналов, электрической ёмкости и параметров цепей.
Конструктивно ТЕСТ-БА-1600М выполнены в виде 19-дюймовых стоек СЭ002 и СЭ003. В стойку СЭ002 установлены коммутационные панели КП-ВВ130 и КП-ВВ131, предназначенные для присоединения к измерительным каналам проверяемого технического устройства, а также блоки электронные БЭ002 и БЭ003. Блок электронный БЭ002 образован базовым блоком (крейтом) стандарта AXIe, с установленными в нем функциональными модулями (мезонинами): модули СМГС, РК100х4, КЦП и МКС16. Блок электронный БЭ003 образован базовым блоком (крейтом) стандарта AXIe, с установленными в нем функциональными модулями (мезонинами): модули СМГС, РК100х4, КЦП, ФКУ16 и НМНС, электронный магазин сопротивления постоянному току МЭМС2-4Л, измеритель мгновенных значений напряжения МДН8И, осциллограф цифровой ОСЦ5 и мультиметр цифровой МЦММ1. В стойку СЭ003 установлены блок нагрузок большой мощности, панель питания, устройство отключения ПИТ, установка УПЭМ, блок базовый МСП 1600A (рег. № 86126-22), модули питания МП40В10А и МП150В3А, блок электронных нагрузок 3302F с установленным модулем АКИП-1303 (рег. № 72839-18). Коммутация между функциональными узлами БЭ002 и БЭ003 осуществляется при помощи Ethernet.

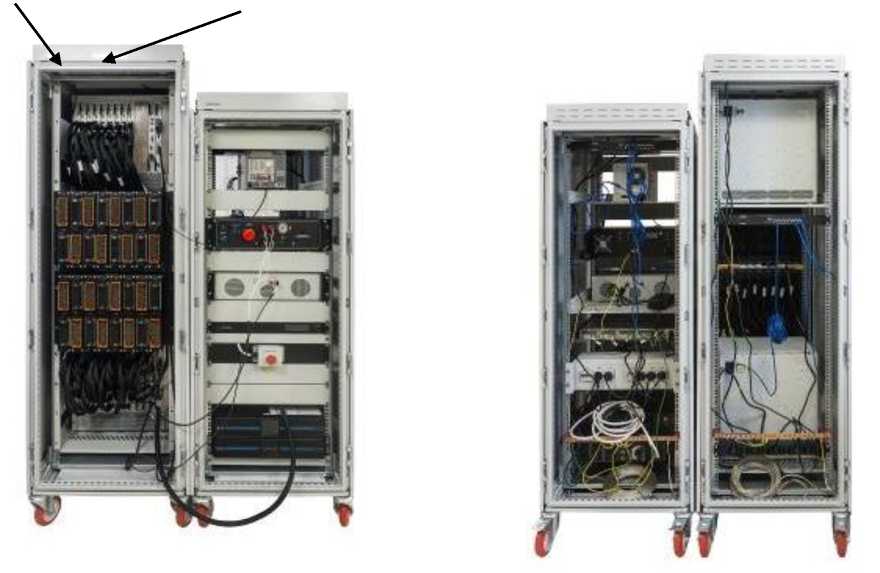

Общий вид ТЕСТ-БА-1600М представлен на рисунке 1.

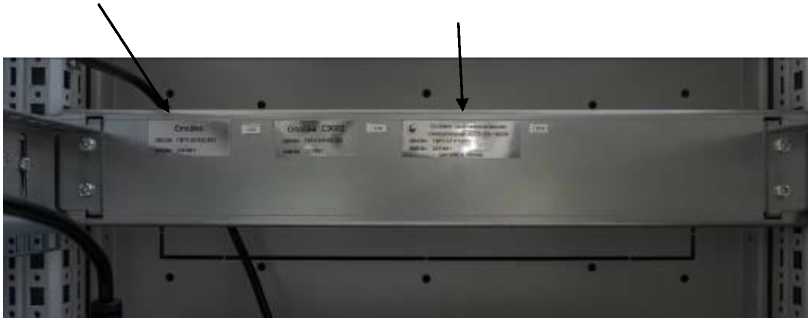

Место нанесения знака утверждения типа
Место
нанесения знака поверки

Место нанесения разрывной наклейки
Место нанесения
заводского номера
Рисунок 1 - Общий вид ТЕСТ-БА-1600М
Маркируется ТЕСТ-БА-1600М на передней панели, маркировка проводится методом гравировки, и на задней панели одной из стоек в виде наклейки.
Знак поверки наносится на фронтальную часть ТЕСТ-БА-1600М в правом верхнем углу в виде наклейки.
Заводской номер указывается на титульном листе формуляра и наносится на задней панели одной из стоек ТЕСТ-БА-1600М в виде металлизированной самоклеящейся наклейки.
Разрывная наклейка для защиты от несанкционированного доступа наносится на защитную панель ТЕСТ-БА-1600М и должна закрывать один из крепежных винтов.
Таблица 4 - Комплектность ТЕСТ-БА-1600М
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Стойка СЭ002 в составе: |
ГВТУ.411187.002 |
1 |
|
стойка |
ГВТУ.301422.003 |
1 |
|
Блок БЭ002 в составе: |
ГВТУ.411259.002 |
1 |
|
модуль CMГС AXIe-0 |
ФТКС.468260.157 |
1 |
|
модуль РК100х4 AXIe |
ФТКС.468260.158 |
8 |
|
модуль КЦП AXIe |
ФТКС.468260.166 |
1 |
|
модуль МКС 16 AXIe |
ФТКС.468260.173 |
1 |
|
шасси CH-14 AXIe-0 |
ФТКС.469133.016-01 |
1 |
|
Блок БЭ003 в составе: |
ГВТУ.411259.003 |
1 |
|
модуль CMГС AXIe-0 |
ФТКС.468260.157 |
1 |
|
модуль РК100х4 AXIe |
ФТКС.468260.158 |
8 |
|
модуль КЦП AXIe |
ФТКС.468260.166 |
1 |
|
модуль ФКУ16 AXIe |
ФТКС.468260.172 |
1 |
|
электронный магазин сопротивления постоянному току МЭМС2-4Л |
ФТКС.468266.053 |
1 |
|
измеритель мгновенных значений напряжения МДН8И |
ФТКС.468266.057 |
1 |
|
осциллограф цифровой ОСЦ5 |
ФТКС.468266.064 |
1 |
|
мультиметр цифровой МЦММ1 |
ФТКС.468266.066 |
1 |
|
шасси CH-14 AXIe-0 |
ФТКС.469133.016-01 |
1 |
|
Кабель заземления 6o-6u |
ФТКС.685614.040-04 |
1 |
|
Кабель заземления 6o-6u |
ФТКС.685614.040-12 |
1 |
|
Кабель ОСЦ-КЦП |
ФТКС.685621.732 |
2 |
|
Кабель МЦММ1-КЦП |
ФТКС.685621.735 |
1 |
|
Кабель МДН8И-КЦП |
ФТКС.685623.311 |
1 |
|
Кабель МКС |
ФТКС.685624.364 |
1 |
|
Кабель SMB-SMB-050 |
ФТКС.685661.009-01 |
1 |
|
Панель КП-ВВ130 |
ФТКС.687287.233 |
1 |
|
Панель КП-ВВ 131 |
Панель КП-ВВ 131 |
1 |
|
Блок розеток |
- |
1 |
|
Кабель питания CEE7/7-C19 1,5 м |
- |
2 |
|
Кабель питания CEE7/7-C13 2 м |
- |
2 |
|
Кабель Ethernet 1,5 м |
- |
2 |
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Ethemet-коммутатор 8 портов |
- |
1 |
|
Стойка СЭ003 в составе: |
ГВТУ.411187.003 |
1 |
|
стойка |
ГВТУ.301422.004 |
1 |
|
блок нагрузок большой мощности |
ГВТУ.411642.001 |
1 |
|
панель питания |
ГВТУ.687420.003 |
1 |
|
устройство отключения ПИТ |
ГВТУ.687420.004 |
1 |
|
установка УПЭМ |
ФТКС.4т88.002 |
1 |
|
блок базовый МСП 1600A |
ФТКС.436112.004 |
1 |
|
модуль питания МП40В10А |
ФТКС.436438.003 |
2 |
|
модуль питания МП150В3А |
ФТКС.436438.003-01 |
2 |
|
кабель заземления 6o-6u |
ФТКС.685614.040-011 |
1 |
|
кабель заземления 6o-6u |
ФТКС.685614.040-012 |
1 |
|
кабель заземления 6o-6o |
ФТКС.685614.041-09 |
1 |
|
кабель заземления 6o-8o |
ФТКС.685614.042 |
1 |
|
Блок электронных нагрузок 3302F в составе: |
1 | |
|
модуль АКИП-1303 |
1 | |
|
ИБП, 6 кВт |
1 | |
|
кабель питания CEE7/7-C13 1,5 м |
4 | |
|
кабель питания С19-C20 1,5 м |
1 | |
|
кабель питания ^3-^4 2 м |
2 | |
|
кабель Ethernet 2 м |
4 | |
|
Ethernet-коммутатор 8 портов |
1 | |
|
Кабель ЭН-КЦП |
ГВТУ.685621.005 |
1 |
|
Кабель ЭН-КЦП |
ГВТУ.685621.010 |
1 |
|
Кабель ИП-ФКУ |
ГВТУ.685621.011 |
1 |
|
Кабель УПЭМ-КЦП |
ФТКС.685621.734 |
1 |
|
ИБП |
1 | |
|
Внешний жесткий диск HDD |
1 | |
|
Клавиатура |
1 | |
|
Кабель сетевой CEE7/7-C19 3 м |
1 | |
|
Кабель Ethernet 5 м |
2 | |
|
Манипулятор типа «мышь» |
1 | |
|
Монитор 27" |
1 | |
|
Принтер |
1 | |
|
ПЭВМ |
1 | |
|
Провод заземления 5-10000 ГОСТ 18714-81 |
2 | |
|
ОС Windows |
1 | |
|
Комплект коммутационных устройств в составе: |
ГВТУ.305619.001 |
1 |
|
устройство коммутационное УК-200/100 |
ФТКС.687420.174 |
12 |
|
Комплект ЗИП-О |
ГВТУ.305656.002 |
1 |
|
Специальное программное обеспечение |
ГВТУ.87042-01 |
2 |
|
Формуляр |
ГВТУ.411713.002ФО |
1 |
|
Руководство по эксплуатации |
ГВТУ.411713.002РЭ |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Установка проверки электрического монтажа УПЭМ | |
|
Диапазоны воспроизведения напряжения постоянного тока Ub, В1) |
от -100 до -25 от -30,0 до -0,1 от 0,1 до 30,0 от 25 до 100 |
|
Шаг установки напряжения постоянного тока Ub, В, не более |
0,1 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока Ub, В
|
±0,02-|Ub| ± (0,005-|Ub| + 0,050) |
|
Диапазоны воспроизведения силы постоянного тока Ib, мА2), при напряжении постоянного тока:
|
от -2000 до -1 от 1 до 2000 от -100 до -1 от 1 до 1ОО |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока Ib, % |
±1О |
|
Диапазон измерений напряжения постоянного тока Uu, В3) |
от -0,1 до 0,1 от -1 до 1 от -10 до 10 от -1ОО до 1ОО |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока Uu, В
|
±(0,0040^|Uu| + 0,0004) ±(0,004-|Uh| + 0,004) ±(0,004-|Uh| + 0,04) ±(0,004-|Uh| + 0,4) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления изоляции Ии;о.|, Ом4) |
от 1^105 до 1^108 |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции Иизч, % |
±(2 + (Иизч/и„си ))5' |
|
Диапазоны измерений электрического сопротивления постоянному току Ru, Ом:6'
|
от 0,1 до 1^106 от 0,002 до 1^106 |
|
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления постоянному току Ru, Ом:
|
±(0,04^Ru + 0,40); ±(0,04^Ru + 0,01) |
|
Диапазон измерений электрической ёмкости, мкФ |
от 1^10-4 до 1^102 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
±10 |
|
Количество измерительных каналов |
1 |
|
Источники питания программируемые модульные МСП 1600А совместно с формирователем команд управления ФКУ16 | |
|
Шаг установки напряжения постоянного тока Ub, В, не более |
0,1 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения напряжения постоянного тока Ub, % |
± 10 |
|
Диапазоны воспроизведения силы постоянного тока Ib, А, при напряжении постоянного тока:
|
от 0,1 до 5 от 0,1 до 3 |
|
Шаг установки силы постоянного тока Ib, А, не более |
0,05 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока Ib, % |
± 10 |
|
Диапазон установки длительности команд управления, с |
от 1^10-3 до 180 |
|
Пределы допускаемой абсолютной погрешности установки длительности команд управления, мс |
±0,1 |
|
Количество измерительных каналов |
4 |
|
Магазин сопротивления постоянному току электронный МЭМС2-4Л | |
|
Диапазон воспроизведения электрического сопротивления постоянному току, Ом |
от 1 до 1^105 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности воспроизведения электрического сопротивления постоянному току, %
|
±20 ±5 |
|
Количество измерительных каналов |
2 |
|
Мультиметр цифровой МЦММ1 | |
|
Диапазоны измерений силы постоянного тока, А |
от -5 до 5 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений силы постоянного тока, % |
±5 |
|
Диапазоны измерений СКЗ напряжения переменного тока в диапазоне частот от 10 Гц до 20 кГц, В |
от 0,1 до 100 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений СКЗ напряжения переменного тока, % |
±5 |
|
Количество измерительных каналов |
1 |
|
Измеритель мгновенных значений напряжения М |
МДП8И |
|
Диапазон измерений напряжения постоянного тока, В |
от -100 до 100 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±(0,06 + 0,06^(им/ии - 1)) 7) |
|
Количество измерительных каналов |
8 |
|
Осциллограф цифровой ОСЦ5 | |
|
Диапазоны измерений мгновенных значений напряжения, В |
от -0,05 до 0,05; от -0,1 до 0,1; от -0,25 до 0,25; от -0,5 до 0,5; от -1 до 1; от -2,5 до 2,5; от -5 до 5; от -10 до 10; от -50 до 50; от -100 до 100 |
|
Пределы допускаемой приведенной к верхней границе диапазона погрешности измерений мгновенных значений напряжения, %:
|
±10 ±2,5 ±2 |
|
Количество измерительных каналов |
2 |
|
Примечание:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Электрическое сопротивление защитного заземления, Ом, не более |
0,4 |
|
Сопротивление изоляции цепей сетевого питания относительно корпуса, МОм, не менее |
20 |
|
Масса приборного контроллера, кг, не более: - стойка СЭ002 |
250 |
|
- стойка СЭ003 |
250 |
|
Габаритные размеры контроллера (длина х ширина х высота), мм, не более: - стойка СЭ002 |
1200х1200х2200 |
|
- стойка СЭ003 |
1200x1200x2200 |
|
Потребляемая мощность в режиме ожидания, В^А, не более |
5000 |
|
Условия эксплуатации:
|
от + 5 до + 40 80 от 86 до 106,7 |
