Измеритель представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Измеритель устанавливается на носитель мезонинных модулей и через интерфейс стандарта VXI или LXI соединяется информационно с управляющей ПЭВМ.

В качестве носителя мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМ-М ФТКС.468269.011, устройства MezaBox ФТКС.469133.006, MezaBox\Battery 133W-hrs ФТКС.469133.006-01 или аналогичные носители мезонинных модулей в составе информационных измерительных систем на основе магистрали VXIbus.

Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

• - до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);

• - до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBox\Battery 133W-hrs.

По условиям эксплуатации измерители удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействия.

Внешний вид измерителей с указанием места нанесения знака утверждения типа приведен на рисунке 1.

Внешний вид носителей мезонинных модулей типа НМ-С (НМ, НМ-М) с установленными измерителями и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 2.

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 3 и 4.

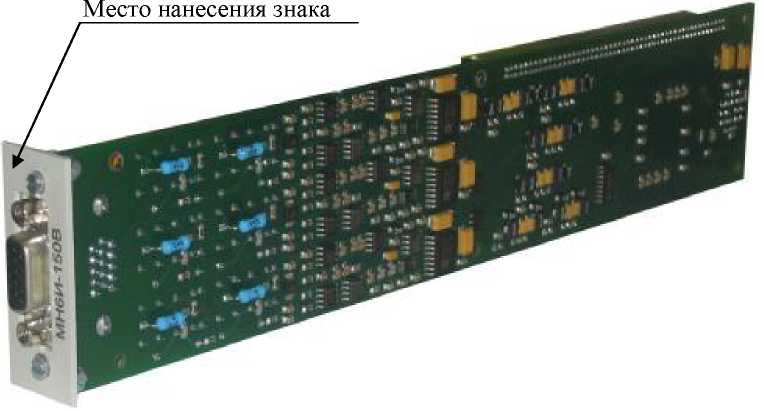

Рисунок 1 - Внешний вид измерителя с указанием места нанесения знака утверждения

типа

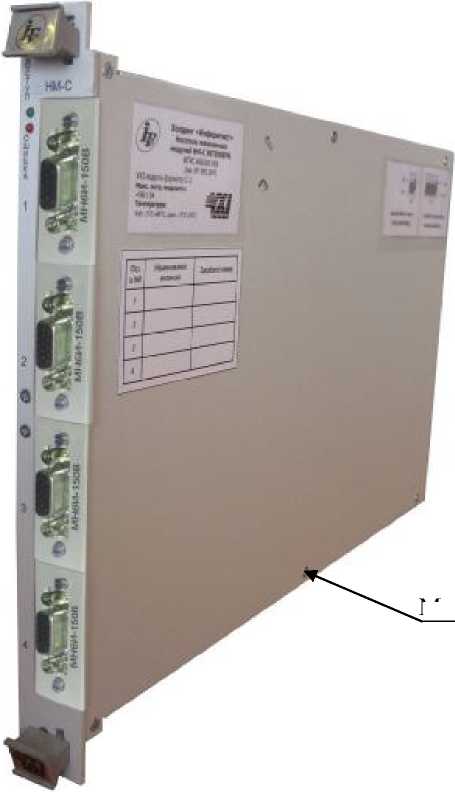

Рисунок 2 - Внешний вид носителя мезонинных модулей типа НМ-С (НМ, НМ-М) с установленными измерителями и указанием места пломбировки

Место пломбировки

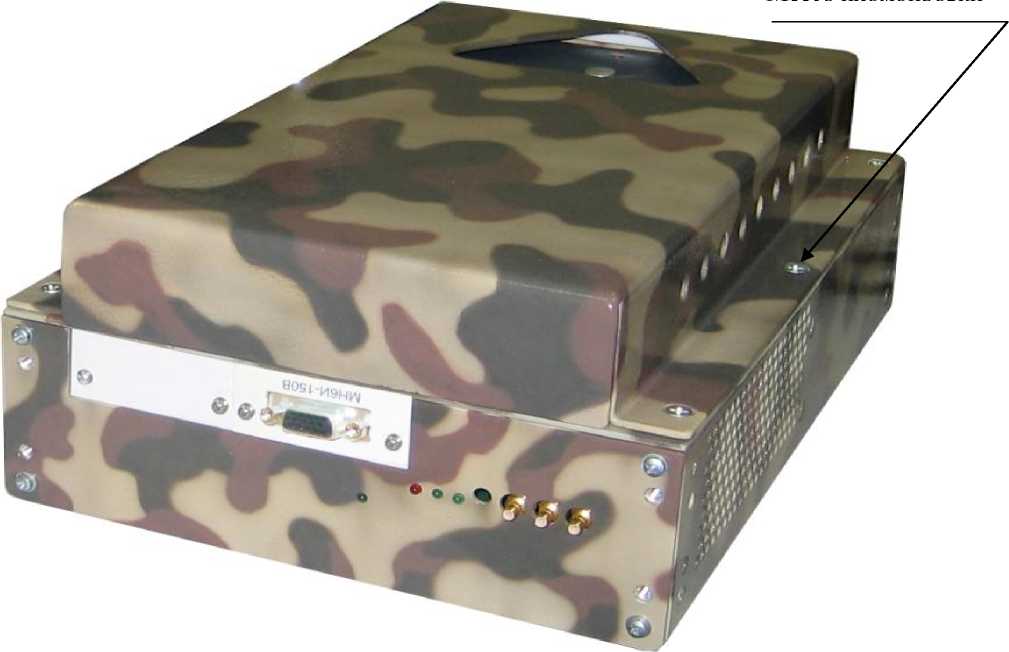

Рисунок 3 - Внешний вид устройства MezaBox с установленными измерителями и указанием места пломбировки

Место пломбировки

Рисунок 4 - Внешний вид устройства MezaBox\Battery 133W-hrs с установленным измерителем и указанием места пломбировки

Лист № 4 Всего листов 6

Диапазоны измерений мгновенных значений напряжения, В ............ от минус 15 до 15;

от минус 30 до 30; от минус 75 до 75;

от минус 150 до 150. Пределы допускаемой основной относительной погрешности измерений мгновенных значений напряжения при температуре окружающей среды (20 ± 2) °С и периоде получения результатов измерений (периоде семплирования) 50 мкс, %: диапазоне от минус 15 до 15..................................

диапазоне от минус 30 до 30..................................

диапазоне от минус 75 до 75..................................

диапазоне от минус 150 до 150..............................

где Um - верхний предел диапазона измерений, В;

Ux - измеренное значение напряжения, В.

Лист № 5 Всего листов 6

Пределы допускаемой дополнительной относительной погрешности измерений мгновенных значений напряжения при минимальном периоде семплирования для всех диапазонов измерений, вызванной изменением температуры окружающей среды в

диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С.............................................± 0,002;

Количество ИК

Общие характеристики Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С ............................................................. от 5 до 40;

• - относительная влажность воздуха при температуре 25 °С, %, не более

• - атмосферное давление, кПа ........................................................................ от 84 до 106,7.

Габаритные размеры измерителя (длина^хширина^хвысота), мм, не более.........................

............................................................................................................................270 ^х 51 ^х 22. Масса измерителя, кг, не более

Мощность, потребляемая измерителем, А, не более

Параметры электропитания измерителей приведены в таблице 2.

Таблица 2
