Сведения о средстве измерений: 91799-24 Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ

Номер по Госреестру СИ: 91799-24
91799-24 Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
(Обозначение отсутствует)

Назначение средства измерений:
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (далее - комплексы) предназначены для измерений сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

сертификация программного обеспечения

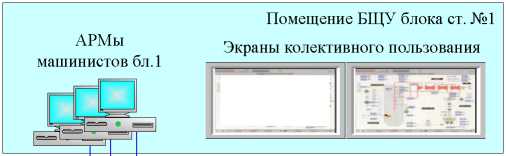

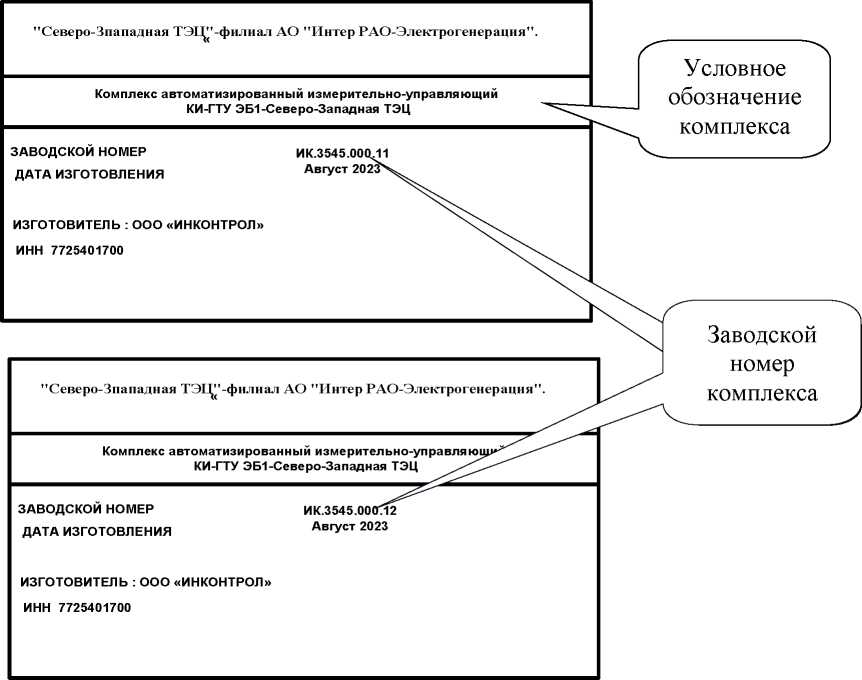

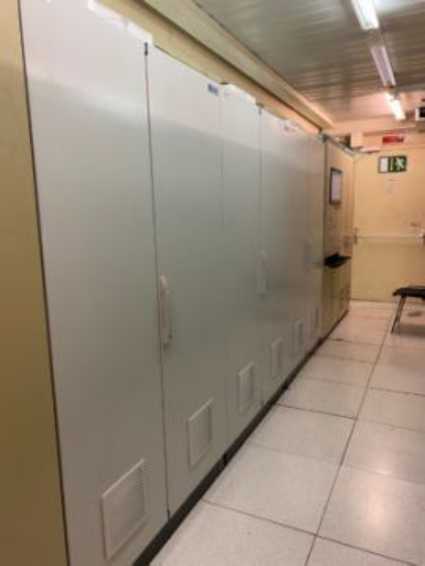

Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 1
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 2
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 3
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 4
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 5
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 5
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 6
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 6
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 7
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 7
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 8
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 8
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 9
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 9
Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, http://oei-analitika.ru рисунок № 10
Внешний вид.
Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ
Рисунок № 10

Общие сведения

Дата публикации - 28.08.2024
Срок свидетельства -
Номер записи - 193672
ID в реестре СИ - 1415621
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

КИ-ГТУ-ЭБ1,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№896 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80710-20

Комплекс автоматизированный измерительно-управляющий "КИ-ЭБ № 2 - Сочинская ТЭС",
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
6 лет
80747-20

Комплекс автоматизированный измерительно-управляющий "КИ-ГТУ № 2 - Сочинская ТЭС",
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
6 лет
88217-23
13.02.2028
Комплексы программно-технические ПЛК-ИНКОНТ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год
89828-23

Комплекс автоматизированный измерительно-управляющий КИ-Пермская ГРЭС-1, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91799-24

Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91800-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Северо-Западная ТЭЦ, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
91877-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Гусиноозерская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92060-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ2-Калининградская ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92485-24

Комплекс автоматизированный измерительно-управляющий КИ-ОСО-ТЭС Ударная, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92489-24

Комплексы автоматизированные измерительно-управляющие КИ-ЭБ-ТЭС Ударная, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92984-24

Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
92984-24

Комплекс программно-технический САУ ГТУ-1 Маяковской ТЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
93382-24

Комплекс автоматизированный измерительно-управляющий, КИ-ЭБ4-Ириклинская ГРЭС
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год
93914-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Калининградская ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
93915-24

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
94656-25

Комплекс программно-технический САУ ГТУ-1 Уфимской ТЭЦ-2, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
3 года
94691-25

Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года
95558-25

Комплекс программно-технический АСУТП энергоблока ПГУ-420 ст.№ 2 Южноуральской ГРЭС, Обозначение отсутствует
Общество с ограниченной ответственностью "ИНКОНТРОЛ" (ООО "ИНКОНТРОЛ") (РОССИЯ г. Москва)
ОТ
МП
4 года

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИЦАМ"
(RA.RU.312169)
  • КИ-ГТУ-ЭБ1
  • 2 2 0 0 0 0 0

    Стоимость поверки Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) комплексов функционально разделено на две группы: базовое программное обеспечение (БПО) измерительных модулей ПТК и специализированное ПО (СПО).

    Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- БПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения БПО отсутствуют.

    СПО включает в себя:

    • специализированное инженерное программного обеспечения «Epsilon LD», предназначенное для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

    • специализированное программное обеспечение - «Alpha. HMI», предназначенное для конфигурирования программно-аппаратных средств Альфа-платформа верхнего уровня комплекса.

    Конфигурация программного проекта АСУТП энергоблока №1 на базе ПТК "REGUL RX00", выполнена под задачи комплексов автоматизированного измерительно-управляющего КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ.

    Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.

    Уровень защиты ПО системы от преднамеренных и непреднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    Epsilon LD

    Alpha. HMI

    Номер версии (идентификационный номер) ПО

    V1.6.14.0

    1.8.x+add19082.b1

    34.r87458

    Алгоритм вычисления цифрового идентификатора

    -


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте «Интерфейс пользователя» руководства по эксплуатации ИК.3545-АТХ1.РЭ 03.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

    ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».

    Правообладатель

    Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)

    ИНН 7725401700

    Адрес юридического лица: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7

    Телефон: (495)481-33-10

    E-mail: office@inctrl.ru

    Изготовитель

    Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
    ИНН 7725401700
    Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
    Телефон: (495)481-33-10
    E-mail: office@inctrl.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: (495) 437-55-77
    Факс: (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
    ИНН 7725401700
    Адрес юридического лица: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
    Телефон: (495)481-33-10
    E-mail: office@inctrl.ru

    Принцип действия комплексов основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

    Комплексы входят в состав автоматизированной системы управления технологическими процессами (АСУТП) газотурбинной установки (ГТУ) энергоблока №1 филиала «СевероЗападная ТЭЦ» АО «Интер РАО - Электрогенерация» и обеспечивают измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления ГТУ энергоблока №1, принимая измерительную информацию от датчиков, работающих в составе оборудования ГТУ энергоблока.

    Комплексы представляют собой совокупность технических и программных средств, в том числе:

    • 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

    • -   программно-технических средств "REGUL RX00" на базе модулей аналогового ввода R500 AI.08.031, R500 AI.08.042 и R500 AI.XX.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования ГТУ, прием и преобразование аналоговых сигналов от первичных измерительных преобразователей (не входят в состав комплекса) в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства "Industrial Ethernet";

    • -  Линий связи, соединяющих измерительные модули с датчиками;

    • 2.  Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

    • -  Двух дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051, получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления;

    • 3.  Оборудования и программного обеспечения верхнего уровня, состоящего из:

    • -   резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

    - двух операторских рабочих (АРМ оператора), использующих кроссплатформенное программное обеспечение Альфа-платформа способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП ГТУ энергоблока №1 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования ГТУ энергоблока №1;

    - инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса/

    Комплексы обеспечивают измерение сигналов силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров, соответствующих входным аналоговым сигналам, полученным от первичных измерительных преобразователей (не входят в состав комплексов) при ведении технологического процесса энергоблока:

    - расхода, газа, воды, жидкого топлива, кг/с, м3/ч;

    - давлений воздуха, газов, воды, масла, жидкого топлива, Па, Мпа, бар, мбар;

    • -   температуры воздуха, газов, воды, масла, жидкого топлива, металла, °С;

    • -   уровня воды, масла, мм;

    • -   вибраций подшипников, мм/с;

    • -  электрического тока, напряжения, частоты и мощности, А, кА, В, кВ, МВт, Мвар, Гц.

    Все электронное оборудование комплексов размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1. Заводские номера комплексов № ИК.3545.000.11, ИК.3545.000.12 наносится типографским способом на табличку в соответствии с рисунком 2, прикрепленную к лицевой панели шкафов инженерной станции измерительных комплексов и в формулярах комплексов. Структурная схема комплексов автоматизированных измерительно-управляющих КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ приведена на рисунке 3.

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Внешний вид шкафов ПТК

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 2 - Маркировочная табличка комплекса

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    АРМ инженера

    АСУ ТП

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Терминальная шина Industrial Ethernet

    ■-----------------------------------о-

    Резервированный

    Alpha Server №1

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Резервированный

    Alpha Server №2

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Консоль администратора

    Системнпя шина Industrial Ethernet -----------Pg -----------otr

    Контейнер электроники газовой турбины

    Условные обозначения

    Regul

    R500

    Дублированный программируемый контроллер

    Regul R500

    i/o

    модули

    Модули ввода вывода аналоговых сигналов:

    • -  R500   AI.08.052 -

    токовые сигналы;

    • -   R500 AI.08.031-02 -сигналы ТП и ТС.

    АРМ

    Автоматизированное рабочее место

    ----□

    Industrial Ethernet

    ---

    Шина цифрового обмена

    RegulBus

    Шина резервирования контроллеров Regul R500

    ---►

    Аналоговые линии связи

    Помещение техобслуживания блока ст. №1 АРМ инженера электроника

    Инженерная станция

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Диагностическая станция ИБ

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    Сервер вспомогательных задач

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru
    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    i/o модули

    Шкаф контроллеров

    Regul R500

    i/o модули

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    i/o модули

    CPU

    CPU

    CPU

    CPU

    Внешний вид. Комплексы автоматизированные измерительно-управляющие КИ-ГТУ ЭБ1-Северо-Западная ТЭЦ (Обозначение отсутствует), http://oei-analitika.ru

    т

    i/o модули

    Первичные измерительные преобразователи газовой турбины

    Рисунок 3 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ГТУ ЭБ1- Северо-Западная ТЭЦ


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Зав. №

    3545.000.11

    Зав. №

    3545.000.12

    Комплекс автоматизированный измери-тельно-управляющий

    КИ-ГТУ ЭБ1-

    Северо-Западная ТЭЦ

    1

    1

    Руководство по эксплуатации. "Комплекс автоматизированный измерительно- управляющий КИ-ГТУ ЭБ1-Северозападная ТЭЦ, часть 1."Инструкция по эксплуатации АРМ оператора"

    ИК.3545-АТХ1.РЭ

    03

    1

    1

    Руководство по эксплуатации. "Комплекс автоматизированный измерительно- управляющий "КИ-ГТУ ЭБ1-Северозападная ТЭЦ", часть 2. "Техническое описание ПТК "Regul R500"

    ИК.3545-АТХ1.РЭ

    04

    1

    1

    Формуляр

    ИК.3545-АТХ1.ФО2

    ИК.3545-АТХ1.ФО3

    1

    1

    Знак утверждения типа

    наносится типографским способом на титульные листы эксплуатационной документации.


    Таблица 2 - Метрологические характеристики

    Наименование

    Значение

    1

    2

    Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА

    от 4 до 20

    Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар типа ТХА(К) в значения температуры, мВ (°С)

    от -1,889 до 41,276 (от-50 до +1000)

    Продолжение таблицы 2

    1

    2

    Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):

    • - для термопреобразователей сопротивления НСХ Pt100

    • - для термопреобразователей сопротивления НСХ 50M

    • - для термопреобразователей сопротивления НСХ 100М

    от 84,27 до 157,33

    (от -40 до +150) от 50,00 до 79,11 (от 0 до +150) от100,00 до 158,22

    (от 0 до +150)

    Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %:

    • -    расхода прямого измерения, давления, уровня, температуры, химического анализа, электрических и механических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей

    • -    расхода воды с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей

    ±0,25

    ±0,5

    Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ТХА(К), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С

    ±2,0

    Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С

    ±0,7

    Примечания:

    Пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от термопар, даны с учетом погрешности компенсации температуры холодного спая

    Таблица 3 - Основные технические характеристики

    Наименование

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность при температуре плюс 25 °С, %

    • - атмосферное давление, кПа

    от 0 до +40 от 30 до 80 от 80 до 108

    Лист 7 Всего листов 8 Комплектность средства измерений

    Таблица 4 - Комплектность средства измерений

    Наименование

    Обозначение

    Количество, шт./экз.

    Зав. №

    3545.000.11

    Зав. №

    3545.000.12

    Комплекс автоматизированный измери-тельно-управляющий

    КИ-ГТУ ЭБ1-

    Северо-Западная ТЭЦ

    1

    1

    Руководство по эксплуатации. "Комплекс автоматизированный измерительно- управляющий КИ-ГТУ ЭБ1-Северозападная ТЭЦ, часть 1."Инструкция по эксплуатации АРМ оператора"

    ИК.3545-АТХ1.РЭ

    03

    1

    1

    Руководство по эксплуатации. "Комплекс автоматизированный измерительно- управляющий "КИ-ГТУ ЭБ1-Северозападная ТЭЦ", часть 2. "Техническое описание ПТК "Regul R500"

    ИК.3545-АТХ1.РЭ

    04

    1

    1

    Формуляр

    ИК.3545-АТХ1.ФО2

    ИК.3545-АТХ1.ФО3

    1

    1


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
