Номер по Госреестру СИ: 93915-24
93915-24 Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС (далее по тексту - комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 1

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 2

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 3

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 4

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 5

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 6

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 7

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 8

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 9

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Харанорская ГРЭС
Рисунок № 10
Программное обеспечение
Конфигурация программного проекта АСУТП энергоблока №1 на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса автоматизированного измерительно- управляющего КИ-ЭБ №1-Харанорская ГРЭС.
Программное обеспечение (ПО) комплекса состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (АРМ)
Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- ВПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний»
Идентификационные данные внешнего ПО приведены в таблице 1
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
Epsilon LD |
Alpha. HMI |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.6.14.0 |
не ниже 2.0.15+b1.r108967 |
|
Алгоритм вычисления цифрового идентификатора |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 9 Описание методик (методов) измерений формуляра ИК.3600-АТХ1.ФО.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
ПравообладательОбщество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
ИНН 7725401700
Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Телефон: (495) 481-33-10
Е-mail: office@inctrl.ru
Изготовитель
ООО «ИНКОНТРОЛ INCONTROL LM *1бП,Ре.г:М||СШ.*л.Ле«тсшСлс1йааа.д71.jW>l II*.
ИК.Зв00.010.01 iZ-11-2023
|
идо |
230 |
10CJA08 |
|
1до IP |
6 54 |
Шиф кентролперов |
Пломбирование комплекса не предусмотрено.
Нанесение знака поверки предусмотрено на титульные листы эксплуатационной документации.
Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1-Харанорская ГРЭС приведена на рисунке 3. Рисунок 3 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1 -Харанорская ГРЭС Конфигурация программного проекта АСУТП энергоблока №1 на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса автоматизированного измерительно- управляющего КИ-ЭБ №1-Харанорская ГРЭС. Программное обеспечение (ПО) комплекса состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (АРМ) Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- ВПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют. Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем. ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний» Идентификационные данные внешнего ПО приведены в таблице 1 Таблица 1 - данные внешнего ПО Идентификационные данные (признаки) Значения Идентификационное наименование ПО Epsilon LD Alpha. HMI Номер версии (идентификационный номер) ПО не ниже V1.6.14.0 не ниже 2.0.15+b1.r108967 Алгоритм вычисления цифрового идентификатора - Таблица 2 - Наименование Значение Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА от 4 до 20 Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар в значения температуры, мВ (°С): -для термопар типа ТХА(К), -для термопар типа ТХК(L) от 0 до 24,9055 (от 0 до +600) от 0 до 31,4921 (от 0 до +400) таблица 2 Наименование Значение Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С): - для термопреобразователей сопротивления НСХ Pt100 - для термопреобразователей сопротивления НСХ 50П - для термопреобразователей сопротивления НСХ 50М от 100,00 до 313,708 (от 0 до +600) от 50 до 124,7072 (от 0 до +400) от 39,2275 до 88,52 (от -50 до +180) Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, химического анализа, механических и электрических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей - расхода энергоносителей с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей: ±0,20 ±0,5 Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: - для термопар типа ХА(К) - для термопар типа ХК(L) ±2,5 ±2,0 Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: ±0,5 Примечания: пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая Таблица 3 - Основные технические Наименование Значение Количество процессоров R500 CU.00.051 в составе комплекса, шт. 6 Количество измерительных модулей в составе комплекса, шт: - R500 AI8.0.31 - R500 AI8.0.52 94 90 Количество измерительных преобразователей, подключаемых на вход одного модуля, шт: - R500 AI8.0.31 - R500 AI8.0.52 8 8 Количество измерительных каналов в составе комплекса, шт В том числе: - Количество измерительных каналов от датчиков со стандартным токовым выходом, шт - Количество измерительных каналов от датчиков - преобразователей температуры, шт 1041 486 555 Параметры электрического питания: - напряжение постоянного тока, В от 24 до 30 Режим работы непрерывный, в условиях помещения Условия эксплуатации: - температура окружающей среды, электронная аппаратура и вычислительная техника,°С: - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа от 0 до +40 от 30 до 80 от 80 до 108 наносится типографским способом на титульные листы эксплуатационной документации. Таблица 4 Наименование Обозначение Количество шт/экз Комплекс автоматизированный измерительно-управляющий КИ-ЭБ №1-Харанорская ГРЭС 1 Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Харанорская ГРЭС, часть 1. «Техническое описание ПТК REGUL RX00» ИК.3600-АТХ1.РЭ 01 1 Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Харанорская ГРЭС, часть 2. «Инструкция по эксплуатации АРМ оператора» ИК.3600-АТХ1.РЭ 02 1 Формуляр ИК.3600-АТХ1.ФО 1 Приведены в разделе 9 Описание методик (методов) измерений формуляра ИК.3600-АТХ1.ФО. Основные положения. Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ») ИНН 7725401700 Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7 Телефон: (495) 481-33-10 Е-mail: office@inctrl.ru Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ») ИНН 7725401700 Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7 Телефон: (495) 481-33-10 E-mail: office@inctrl.ru
Помещение БЩУ Блок 1
Помещение серверной БЩУ Блок 1
АРМ Нач. смены
АРМ Турбины
АРМ котла 1 АРМ котла 1
Экраны колективного пользования
станции
Терминальная шина Industrial Ethernet
Резервированный
Alpha Server
гДгжи
43-
Инженерная станция

администратора
Консоль
Системнпя шина Industrial Ethernet
43
Шкаф контроллеров
Условные обозначения
Модули процессорные
Дублированные модули процессора
R500 CQ.00.051
Модули аналогового ввода
Модули ввода вывода аналоговых сигналов:
АРМ
Автоматизированное рабочее место
ПТУ
Паротурбинная установка
----о
Industrial Ethernet
Аналоговые линии связи
Шкаф контроллеров
Модули процессорные
Модули
процессорные
Мод аналогово
Шкаф контроллеров
Шкаф контроллеров
пг
о
о
□
Модули
процессорные
Модули
процессорные
Модули аналогового ввода
Модули аналогового ввода
ли
го ввода
1/
III UczillSI
Первичные измерительные преобразователи энергоблока № 1
Программное обеспечение
Метрологические и технические характеристики
Знак утверждения типа
Комплектность средства измерений
Сведения о методиках (методах) измерений
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Правообладатель
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
ИНН 7725401700
Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Телефон: (495) 481-33-10
Е-mail: office@inctrl.ru
Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на техническими средства и оборудование комплекса.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №1 филиала «Харанорская ГРЭС» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) парового котла, паровой турбины (далее -ПТУ) и общеблочного оборудования. Комплекс представляет собой совокупность технических и программных средств, выпускаемых под маркой «ПТК ИНКОНТ», в том числе:
-
1. Оборудования и программного обеспечения нижнего уровня, состоящего из:
-
- программно-технических средств «REGUL КХ00» на базе модулей аналогового ввода R500 AI.08.031 и R500 AI.08.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- линий связи, соединяющих измерительные модули с датчиками;
-
2. Оборудования и программного обеспечения среднего контроллерного уровня, состоящего из:
-
- шести дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051, получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления
-
3. Оборудования и программного обеспечения верхнего уровня, состоящего из:
-
- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», версия 1.0, развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием энергоблока №4, а также обработки и хранения полученной измерительной и расчетной информации;
-
- операторских рабочих станций (АРМ оператора), АРМ инженеров, инженерной станции, использующих кроссплатформенное программный комплекс «ИНКОНТ», способное функционировать в операционных системах Astra Linux SE и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet ПТК АСУТП энергоблока №1 и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1;
-
- инженерной станции с предустановленным специальным программным обеспечением программный комплекс «ИНКОНТ», версия V1, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП энергоблока №1. ПО включает в себя:
-
- специализированное инженерное программного обеспечения «Epsilon LD», предназначенного для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;
-
- специализированного программного обеспечения «Alpha. HMI», предназначенного для конфигурирования про программно-аппаратных средств верхнего уровня комплекса;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
-
- расхода воды, конденсата, пара, мазута, т/ч, м3/ч;
кгс/м2;
-
- давлений воздуха, газов, пара, воды, конденсата, масла, мазута, кгс/см2,
-
- температуры воздуха, газов, пара, воды, конденсата, масла, металла, °С;
-
- уровня воды, масла, конденсата, мм, см, м;
-
- электрического тока, мощности, частоты, А, МВт, Гц;
-
- концентраций О2, Nа в отходящих газах котла энергоблока, %, мкг/м3;
-
- концентраций О2,, Nh, pH, электропроводность в жидких и паровых средах котла энергоблока, %, мкг/дм3, рН, мкСм/см.
Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Внешний вид шкафов и размещение контроллерного оборудования в шкафах приведены на рисунке 1.

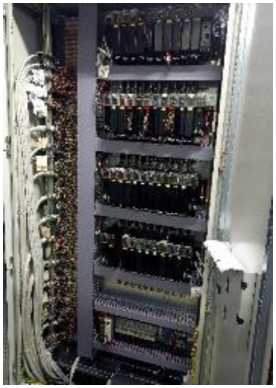

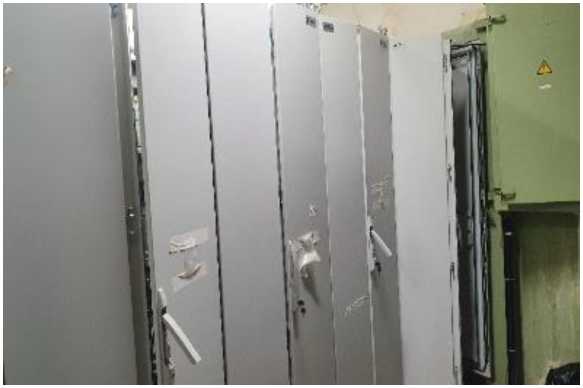

Рисунок 1 - Общий вид шкафов автоматизации и размещение контроллерного оборудования в шкафу

Комплексу присвоен заводской номер ИК.3600. Заводской номер комплекса, в формате буквенно-числового кода, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели шкафов автоматизации измерительного комплекса, в соответствии с рисунком 2.

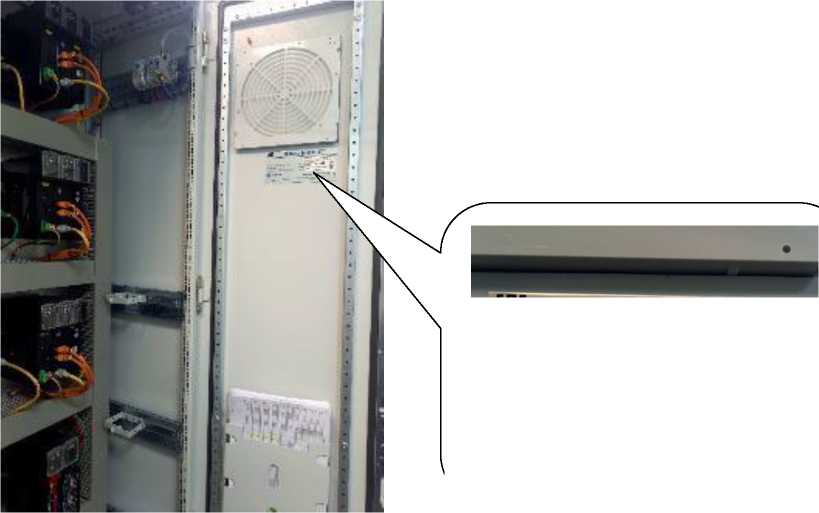

Рисунок 2 -Размещение таблички с заводским номером комплекса
ТУ 27.12.31-003-200,8692-2021
СС NB 036532, Серия RU *
ДС ЕАЭСМНиД-ЯиРАО,.6.15926/22 ^инконт
Сделано в России
(Н[ ШКАФ инконт®
Изготовитель: ООО «ИНКОНТРОЛ INCONTROL LM *1бП,Ре.г:М||СШ.*л.Ле«тсшСлс1йааа.д71
.jW>l II*.
ИК.Зв00.010.01 iZ-11-2023
|
идо |
230 |
10CJA08 |
|
1до IP |
6 54 |
Шиф кентролперов |
Пломбирование комплекса не предусмотрено.
Нанесение знака поверки предусмотрено на титульные листы эксплуатационной документации.
Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1-Харанорская ГРЭС приведена на рисунке 3.
Помещение БЩУ Блок 1
Помещение серверной БЩУ Блок 1
АРМ Нач. смены
АРМ Турбины
АРМ котла 1 АРМ котла 1

Экраны колективного пользования

станции

Терминальная шина Industrial Ethernet
Резервированный
Alpha Server
гДгжи
43-
Инженерная станция


администратора
Консоль
Системнпя шина Industrial Ethernet
43
|
Условные обозначения | |
|
Модули процессорные |
Дублированные модули процессора R500 CQ.00.051 |
|
Модули аналогового ввода |
Модули ввода вывода аналоговых сигналов:
|
|
АРМ |
Автоматизированное рабочее место |
|
ПТУ |
Паротурбинная установка |
|
----о |
Industrial Ethernet |
|
Аналоговые линии связи | |
Шкаф контроллеров
Шкаф контроллеров
Модули процессорные
Модули
процессорные
Мод аналогово

Шкаф контроллеров
Шкаф контроллеров
пг
о
о
□
Модули
процессорные

Модули
процессорные

Модули аналогового ввода

Модули аналогового ввода

ли
го ввода

1/
III UczillSI
Первичные измерительные преобразователи энергоблока № 1

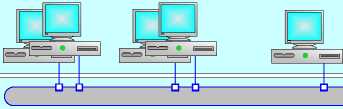

Рисунок 3 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1 -Харанорская ГРЭС
Таблица 4
|
Наименование |
Обозначение |
Количество шт/экз |
|
Комплекс автоматизированный измерительно-управляющий |
КИ-ЭБ №1-Харанорская ГРЭС |
1 |
|
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Харанорская ГРЭС, часть 1. «Техническое описание ПТК REGUL RX00» |
ИК.3600-АТХ1.РЭ 01 |
1 |
|
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Харанорская ГРЭС, часть 2. «Инструкция по эксплуатации АРМ оператора» |
ИК.3600-АТХ1.РЭ 02 |
1 |
|
Формуляр |
ИК.3600-АТХ1.ФО |
1 |
Таблица 2 -
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар в значения температуры, мВ (°С): -для термопар типа ТХА(К), -для термопар типа ТХК(L) |
от 0 до 24,9055 (от 0 до +600) от 0 до 31,4921 (от 0 до +400) |
таблица 2
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 100,00 до 313,708 (от 0 до +600) от 50 до 124,7072 (от 0 до +400) от 39,2275 до 88,52 (от -50 до +180) |
|
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, химического анализа, механических и электрических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей - расхода энергоносителей с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей: |
±0,20 ±0,5 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: - для термопар типа ХА(К) - для термопар типа ХК(L) |
±2,5 ±2,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: |
±0,5 |
|
Примечания: пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая | |
Таблица 3 - Основные технические
|
Наименование |
Значение |
|
Количество процессоров R500 CU.00.051 в составе комплекса, шт. |
6 |
|
Количество измерительных модулей в составе комплекса, шт:
|
94 90 |
|
Количество измерительных преобразователей, подключаемых на вход одного модуля, шт:
|
8 8 |
|
Количество измерительных каналов в составе комплекса, шт В том числе:
стандартным токовым выходом, шт
преобразователей температуры, шт |
1041 486 555 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 |
|
Режим работы |
непрерывный, в условиях помещения |
|
Условия эксплуатации:
|
от 0 до +40 от 30 до 80 от 80 до 108 |
