Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на техническими средства и оборудование комплекса.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №1 филиала «Калининградская ТЭЦ-2» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблока, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) двух газовых турбин (далее ГТУ), двух котлов -утилизаторов (далее КУ), паровой турбины (далее - ПТУ), генераторов и общеблочного оборудования.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• - программно-технических средств «REGUL КХ00» на базе модулей аналогового ввода R500 AI.08.031, R500 AI.08.131, R500 AI 08.042 и R500 AI.08.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;

• - линий связи, соединяющих измерительные модули с датчиками.

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

• - одиннадцати дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051, получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления.

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

• - резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», версия 1.0, развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

• - операторских рабочих станций (АРМ оператора), АРМ инженеров, использующих кроссплатформенное программный комплекс «ИНКОНТ», способное функционировать в операционной системе Astra Linux SE и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №1 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1;

• - инженерной станции с предустановленным специальным программным обеспечением программный комплекс «ИНКОНТ», версия 1.0, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП энергоблока №1

ПО включает в себя:

• -   специализированное инженерное программного обеспечения «Epsilon LD», предназначенного для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;

• -   специализированного программного обеспечения «Alpha. HMI», предназначенного для конфигурирования про программно-аппаратных средств верхнего уровня комплекса;

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:

• -            расхода воды, пара, газа, т/ч, н.м³/ч, кг/с;

• -          давлений воздуха, газа, пара, воды и водных растворов, масла, жидкого топлива кПа, Мпа, мбар, бар

• -          температуры воздуха, газов, пара, жидкости, масла, жидкого топлива, металла, °С;

уровня воды, водных растворов, масла, мм, см; влажность воздуха, %;

электрического тока, напряжения, частоты и мощности, мА, А, В, кВ, Гц,

концентраций О2, СО, СО, NO в отходящих газах котла энергоблока, %, %НКПР; ррм;

• -         концентраций, pH, жесткость воды и электропроводность в жидких и паровых средах котлов-утилизаторов, ppb, рН, мкг/л, мг/м³, мг-экв/л

• -          вибраций подшипников, осевого сдвига, относительного расширения, искривления, частоты вращения, мм, мм/с, ^mres, мкм, '1/мин;

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Внешний вид шкафов приведен на рисунках 1, 2, 3

Рисунок 3 - Оборудование в контроллерных шкафах

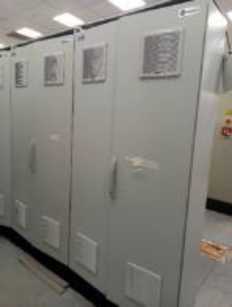

Рисунок 1 - Общий вид контроллерных Шкафов

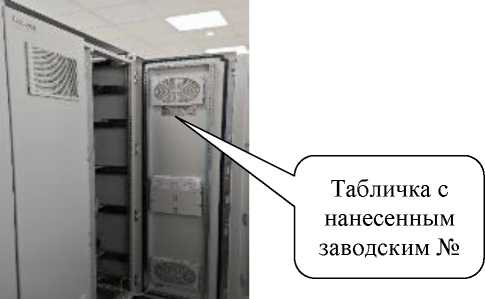

Рисунок 2 - Размещение таблички с заводским номером

номер комплекса, в формате буквенно-числового кода, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели контроллерного шкафа станции измерительного комплекса, в соответствии с рисунком 2.

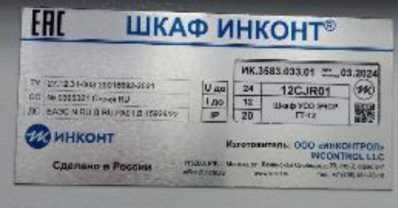

Рисунок 4 - Табличка с заводским номером

Пломбирование комплекса не предусмотрено.

Нанесение знака поверки на комплекс не предусмотрено.

Структурная схема комплекса автоматизированного измерительно-управляющего КИ-Э1-Калининградская ТЭЦ-2 приведена на рисунке 5.

АРМы

машинистов бл.1

Резервированный

Alpha Server №1

Консоль

администратора

Сервер отчетов

Шкаф Regul R500

Шкаф Regul R500

Шкаф Regul R50O

Шкаф Regul R500

Сервер расчетных

задач

СиСТемнПЯ^ИНа Industrial Ethgrnetn Г]

Шкаф Regul R500

Т i/o модули

i/o модули

i/o модули

Таблица 4

Таблица 2 - Метрологические характеристики

таблица 2

Таблица 3 - Основные технические характеристики

таблица 3
