Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей (не входят в состав комплекса), согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблоков №1 и №2 (далее - ЭБ1 и ЭБ2) ТЭС Ударная и обеспечивает измерение параметров тепломеханического оборудования энергоблоков (далее -ТМО), в хранение полученной измерительной информации, их визуализацию и реализацию алгоритмов управления оборудованием энергоблоков №1 и №2, в том числе, для каждого энергоблока:

• - паровой турбины (ПТ);

• - электронной части системы регулирования (ЭЧСР) ПТ;

• - котла утилизатора;

• - локальной САУ газотурбинной установки (ГТУ);

• - локальной САУ охладительных аппаратов вспомогательного оборудования (ОАВО), сухая градирня;

• - локальной САУ воздушной конденсационной установки (ВКУ).

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• - программно-технических средств «REGUL RX00» на базе модулей аналогового ввода R500 AI.08.131, R500 AI 08.051 и R500 AI 08.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование сигналов от датчиков давления, расхода, уровня, химических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу цифрового обмена «Regulbus».

• - Модулей аналогового ввода ПТК «MAPCS» типа AI621 и AI622 (регистрационный № 79079-20), осуществляющих циклический опрос измерительного оборудования, прием и преобразование сигналов от датчиков температуры, давления, расхода, уровня, механических и электрических измерений, в выходной код и передача их в процессорные модули ПТК «MAPCS» в составе САУ ГТУ

- модулей аналогового ввода Simatic S7-300 типа SM331 в составе устройств распределенного ввода-вывода Simatic ЕТ-200М (регистрационный № 15772-11, № 66213-16), осуществляющих циклический опрос измерительных термопреобразователей температуры, прием этих сигналов, преобразование их в выходной код и передачу их в процессор AS 416-5H локальной САУ ГТУ по стандартам цифрового обмена «Profibus DP»

- Линий связи, соединяющих измерительные модули с датчиками;

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

• - пяти дублированных центральных процессоров программно-технических средств «REGUL R500» типа R500 CU.00.051 (регистрационный № 63776-16), получающих измерительную информацию от модулей аналогового ввода «REGUL R500», с использованием стандартных промышленных протоколов обмена семейства «Industrial Ethernet» и обеспечивающих управление тепломеханическим оборудованием энергоблока (далее -ТМО) согласно заданным алгоритмам управления;

• - Дублированного центрального процессора типа AS 416-5H, получающих измерительную информацию от модулей аналогового ввода ЕТ-200М в составе САУ ГТУ, передающего полученную информацию в ПТК «MAPCS» (регистрационный № 79079-2 0), обеспечивающих управление оборудованием ГТУ

• - Шести дублированных процессорных модулей типа MPU431 получающих измерительную информацию от модулей аналогового ввода ПТК «MAPCS», ЕТ200М и процессора AS 416-5H

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

• - резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока, а также обработки и хранения полученной измерительной и расчетной информации;

• - трех операторских рабочих станций(АРМ оператора), АРМ инженеров, использующих кроссплатформенное программное обеспечение Альфа-платформа, способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети Industrial Ethernet АСУТП энергоблоков и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования энергоблоков;

• - инженерной станции энергоблоков с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

• - инженерной станции ГТУ, являющейся также сервером САУ ГТУ, с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса ОСО:

• -      расхода воды, пара, воздуха, газа, технических жидкостей м³/ч, т/ч; кг/с;

• -     давлений воздуха, газов, пара, воды, конденсата, масла, технических жидкостей, бар, мбар, кПа, МПа;

• -     температуры воздуха, газов, пара, воды, масла, технических жидко-стей,металла, °С;

• -     уровня воды, технических жидкостей, масла, мм, м;

- электрического тока, напряжения, мощности и частоты, А, кА, В, кВ, Мвт, Мвар Гц;

• -          концентраций О2, СО, Na, NOx, СН4, %; % НКПР, ррм, мкг/дм3;

• -          концентрации pH, электропроводность жидких сред, ед.рН, мкСм/см.

Заводские номера комплексов 41N18-01 и 41N18-02 наносятся типографским способом на таблички в соответствии с рисунком 1, прикрепленные к лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса. Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках внешний вид шкафов приведен на рисунке 2. Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ОСО-ТЭС Ударная приведена на рисунке 3.

‘Комплекс автоматизированный измерительно^ управляющий

"КИ-ЭБ- ТЭС Ударная "

Изготовитель:

ООО «ИНКОНТРОЛ» Зав. № 4IK18-02

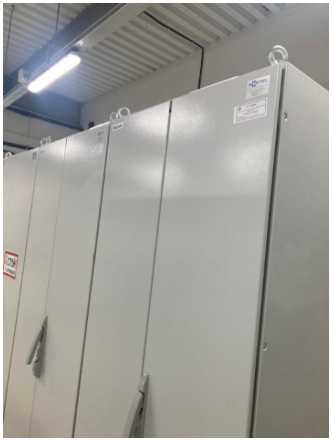

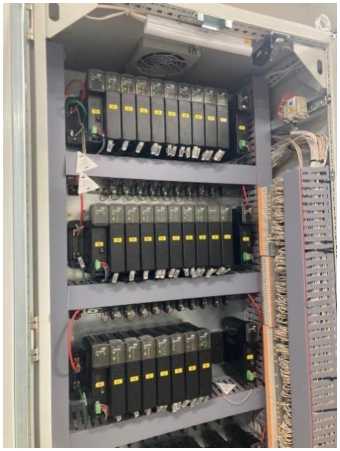

Рисунок 2 - Внешний вид контроллерных шкафов

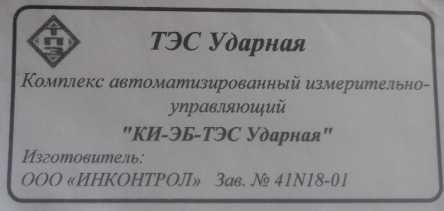

Рисунок 1 - Маркировочная табличка комплекса

Архивная станция

Экраны колективного

пользования

Шкаф контроллеров Regul R500

Шкаф контроллеров Regul R500

Шкаф контроллеров Regul R500

AI модули

i/o модули

i/o модули

i/o модули

i/o модули

Шкаф CPU

i/o модули t

i/o модули

i/o модули

ЕТ 200М

CL О

CL — О

CL — о

SIEMENS

i/o модули t

i/o модули

I

I N iwsil

I I у U.=,1I Bl ■

I IV 1Щ Bl ■
