Номер по Госреестру СИ: 93382-24
93382-24 Комплекс автоматизированный измерительно-управляющий
(КИ-ЭБ4-Ириклинская ГРЭС)
Назначение средства измерений:
Комплекс автоматизированный
измерительно-управляющий КИ-ЭБ4-Ириклинская ГРЭС (далее по тексту - комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, газа, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 1

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 2

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 3

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 4

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 5

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 6

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 7

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 8

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 9

Внешний вид.
Комплекс автоматизированный измерительно-управляющий
Рисунок № 10
Программное обеспечение
Конфигурация программного проекта АСУТП энергоблока №4 на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса автоматизированного измерительно- управляющего КИ-ЭБ №4-Ириклинская ГРЭС.
Программное обеспечение (ПО) комплекса состоит из встроенного программного обеспечения (ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (АРМ)
Метрологически значимая часть программного обеспечения находится во встроенном базовом программном обеспечении (далее- ВПО) измерительных модулей ПТК, устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний»
Идентификационные данные внешнего ПО приведены в таблице 1
Таблица 1 -
данные внешнего ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Программный комплекс «ИНКОНТ» (Реестр МинЦифры №14320 от 26.07.2022) |
|
Номер версии (идентификационный номер) ПО |
Не ниже версии V1.0 |
|
Алгоритм вычисления цифрового идентификатора |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 8 Описание методик (методов) измерений формуляра ИК.3206-АТХ5.ФО.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
ПравообладательОбщество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)
ИНН 7725401700
Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7.
Телефон: (495) 481-33-10
Е-mail: office@inctrl.ru
Изготовитель
Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИН-КОНТРОЛ»)ИНН 7725401700
Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7.
Телефон: (495) 481-33-10
E-mail: office@inctrl.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ИНКОНТРОЛ» (ООО «ИНКОНТРОЛ»)ИНН 7725401700
Юридический адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7.
Телефон: (495) 481-33-10
Е-mail: office@inctrl.ru
Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на техническими средства и оборудование комплекса.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №4 филиала «Ириклинская ГРЭС» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) парового котла, паровой турбины (далее -ПТУ) и общеблочного оборудования.
Комплекс представляет собой совокупность технических и программных средств, выпускаемых под маркой «ПТК ИНКОНТ», в том числе:
-
1. Оборудования и программного обеспечения нижнего уровня, состоящего из:
-
- программно-технических средств «ПТК «ПЛК ИНКОНТ» на базе модулей аналогового ввода AI16I и AI8T (регистрационный № 88217-23), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по по протоколу «EtherCAT», реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- Линий связи, соединяющих измерительные модули с датчиками;
-
2. Оборудования и программного обеспечения среднего контроллерного уровня, состоящего из:
-
- шестнадцати дублированных центральных процессоров программнотехнических средств «ПТК «ПЛК ИНКОНТ» типа CU01 получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №4 согласно заданным алгоритмам управления;
-
3. Оборудования и программного обеспечения верхнего уровня, состоящего из:
-
- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», версия 1.0, развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием энергоблока №4, а также обработки и хранения полученной измерительной и расчетной информации;
-
- операторских рабочих станций (АРМ оператора), АРМ инженеров, инженерной станции, использующих кроссплатформенное программный комплекс «ИНКОНТ», способное функционировать в операционных системах Astra Linux SE и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №4 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №4;
-
- инженерной станции с предустановленным специальным программным обеспечением программный комплекс «ИНКОНТ», версия V1, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП энергоблока №4;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
-
- расхода воды, конденсата, пара, газа, мазута, т/ч, н.м3/ч;
-
- давлений воздуха, газа, пара, воды, конденсата, мазута, кгс/см2;
-
- температуры воздуха, газов, пара, воды, конденсата, масла, металла, °С;
-
- уровня воды, конденсата, мм;
-
- электрического тока, напряжения, частоты и мощности, А, кА, В, кВ, Гц, МВт, Мвар;
-
- концентраций О2, СО, NO в отходящих газах котла энергоблока, %;мг/м3;
-
- концентраций, pH, электропроводность в жидких и паровых средах котла энергоблока, мг/м3, рН, мкСм/см.

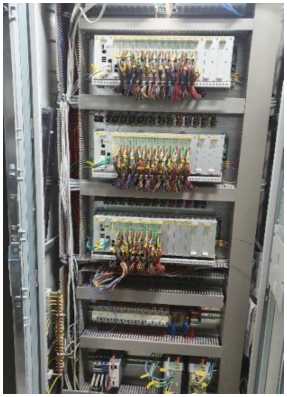

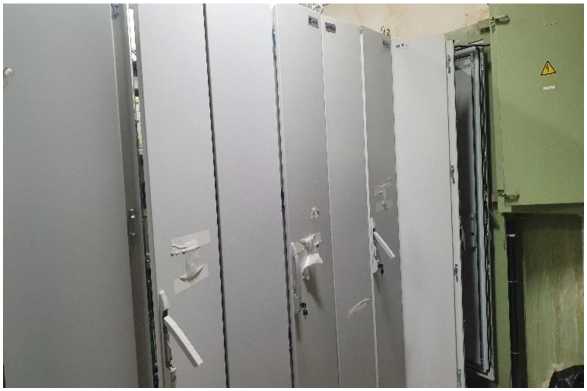

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Внешний вид шкафов и размещение контроллерного оборудования в шкафах приведены на рисунке 1.
Рисунок 1 - Общий вид шкафов автоматизации и размещение контроллерного оборудования в шкафу

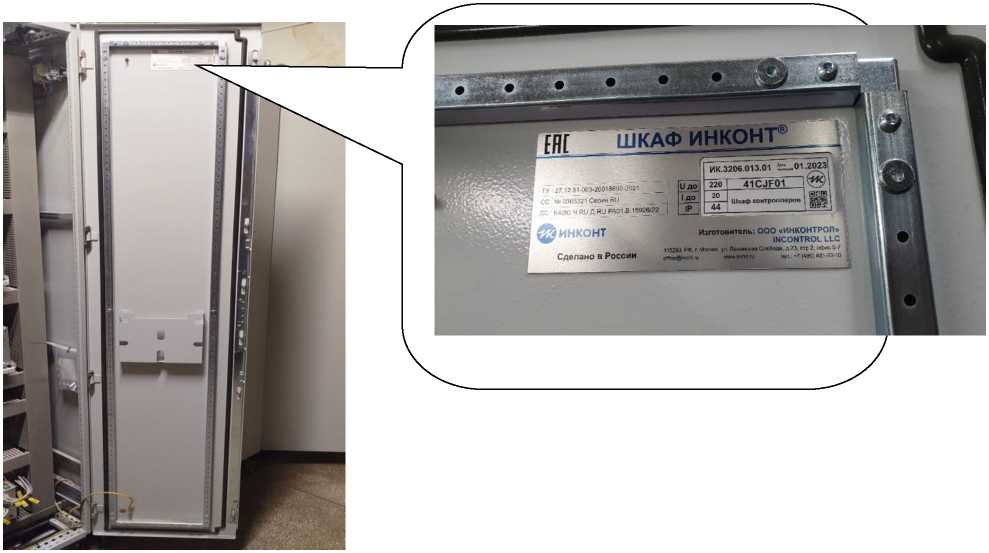

Комплексу присвоен заводской номер ИК.3206. Заводской номер комплекса, в формате буквенно-числового кода, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели шкафов автоматизации измерительного комплекса, в соответствии с рисунком 2.
Рисунок 2. Размещение таблички с заводским номером комплекса
Пломбирование комплекса не предусмотрено.
Нанесение знака поверки на комплекс не предусмотрено.

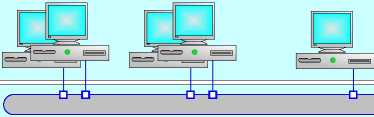

Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ4- Ириклинская ГРЭС приведена на рисунке 3.
Помещение БЩУ-2 Блок 4
АРМы котла 1
АРМы котла 2
АРМ Турбины

Экраны колективного пользования


АРМ Нач. смены
станции

Помещение инженерной станции БЩУ-2
Инженерная
станция
Станция
расчетных задач




-o-
Терминальная шина Industrial Ethernet
Резервированный
Alpha Server
LBJ
----------О-
администратора
Консоль
Системнпя шина Industrial Ethernet
q □—
-o-
|
Условные обозначения | |
|
Модули процессорные |
Дублированные модули процессора CU01 |
|
Модули аналогового ввода |
Модули ввода вывода аналоговых сигналов:
- токовые сигнал^!;
|
|
АРМ |
Автоматизированное рабочее место |
|
ПТУ |
Паротурбинная установка |
|
-----□ |
Industrial Ethernet |
|
--—► |
Аналоговые линии связи |
Шкаф контроллеров
Шкаф контроллеров
Модули процессорные
Модули
процессорные
Шкаф контроллеров
Шкаф контроллеров
11)
Мод аналогово

Модули
процессорные

Модули
процессорные

Модули аналогового ввода

Модули аналогового ввода

ли
го ввода

Первичные измерительные преобразователи энергоблока №4
Рисунок 3 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ4-Ириклинская ГРЭС
Таблица 4
|
Наименование |
Обозначение |
Количество шт/экз |
|
Комплекс автоматизированный измерительно-управляющий |
КИ-ЭБ №4-Ириклинская ГРЭС |
1 |
|
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ4-Ириклинская ГРЭС, часть 1. «Инструкция по эксплуатации ПТК ИН-КОНТ» |
ИК.3206-АТХ5.РЭ001 |
1 |
|
Руководство по эксплуатации. «Комплекс автоматизированный измерительно- управляющий КИ-ЭБ4-Ириклинская ГРЭС,часть 2. «Инструкция по эксплуатации АРМ оператора |
ИК.3206-АТХ5.РЭ002 |
1 |
|
Формуляр |
ИК.3206-АТХ5.ФО |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар в значения температуры, мВ (°С): -для термопар типа ТХА(К), -для термопар типа ТХК(L) |
от 0 до 41,2756 (от 0 до +1000) от 0 до 49,1082 (от 0 до +600) |
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 100,00 до 175,856 (от 0 до +200) от 100 до 231,7598 (от 0 до +350) от 100 до 124,7072 (от 0 до +400) от 100 до 81,4341 (от 0 до +200) от 39,35 до 71,30 (от -50 до +100) |
|
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %: - расхода прямого измерения, давления, уровня, температуры, химического анализа и электрических величин, работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей - расхода энергоносителей с помощью стандартных СУ, без учета погрешности первичных измерительных преобразователей: |
±0,4 ±0,5 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар типа ХА(К) и ХК(Ь), в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: |
±2,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: |
±0,8 |
|
Примечания: пределы допускаемой погрешности преобразования сигналов термоЭДС, поступающих от преобразователей термоэлектрических, даны с учетом погрешности компенсации температуры холодного спая | |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Количество процессоров CU01 в составе комплекса, шт. |
16 |
|
Количество измерительных модулей в составе комплекса, шт: | |
|
- AI16I |
65 |
|
- AI8T |
51 |
|
Количество измерительных преобразователей, подключаемых на | |
|
вход одного модуля, шт: | |
|
- AI16I |
16 |
|
- AI8T |
8 |
|
Наименование |
Значение |
|
Количество измерительных каналов в составе комплекса, шт В том числе: |
1018 |
|
- Количество измерительных каналов от датчиков со стандарт- |
412 |
|
ным токовым выходом, шт | |
|
- Количество измерительных каналов от датчиков - | |
|
преобразователей температуры, шт |
606 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 |
|
Режим работы |
непрерывный, в условиях помещения |
|
Условия эксплуатации: | |
|
- температура окружающей среды, электронная аппаратура и вычислительная техника ,°С: |
от 0 до +40 |
|
- относительная влажность при температуре плюс 25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 80 до 108 |
|
Средний срок службы, лет |
15 |
