Номер по Госреестру СИ: 94691-25
94691-25 Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс автоматизированный
измерительно-управляющий предназначен для измерений,
КИ-ЭБ1-Нижневартовская ГРЭС (далее - комплекс), вычисления, контроля и хранения измеренных параметров работы оборудования АСУ ТП в составе энергоблока ст.№1 АО «Нижневартовская ГРЭС».

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 1

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 2

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 3

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 4

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 5

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 6

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 7

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 8

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 9

Внешний вид.
Комплекс автоматизированный измерительно-управляющий КИ-ЭБ1-Нижневартовская ГРЭС
Рисунок № 10
Программное обеспечение
Конфигурация программного проекта АСУТП энергоблока №1, на базе программного комплекса «ИНКОНТ», выполнена под задачи комплекса автоматизированного измерительно- управляющего КИ-ЭБ1-Нижневартовская ГРЭС.
Программное обеспечение (далее - ПО) комплекса состоит из встроенного программного обеспечения (далее - ВПО) и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (АРМ)
Метрологически значимая часть программного обеспечения находится в ВПО измерительных модулей программно-технических средств «REGUL КХ00», устанавливаемое в энергонезависимую память модулей в производственном цикле на заводе- изготовителе и в процессе эксплуатации изменению не подлежит. Возможности, средства и интерфейсы для изменения ВПО отсутствуют.
Внешнее ПО, установленное на инженерную и рабочие станции (АРМ), обеспечивает визуализацию результатов измерения параметров оборудования и исполнение алгоритмов управления оборудованием энергоблока.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО, параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний».
Идентификационные данные внешнего ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
Epsilon LD |
Alpha. HMI |
|
Номер версии (идентификационный номер) ПО |
Не ниже V1.6.14.0 |
Не ниже 2.0.15+b1.r108967 |
|
Алгоритм вычисления цифрового идентификатора |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 8 Описание методик (методов) измерений формуляра ИК.3627-АТХ1.ФО.
лист 8 всего листов 8
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ПравообладательАкционерное общество «Нижневартовская ГРЭС» (АО «Нижневартовская ГРЭС») ИНН 8620018330, КПП785180001
Юридический адрес: 628634, Ханты-Мансийский автономный округ-Югра,
Нижневартовский р-н, пгт. Излучинск, ул. Владимира Белого, д. 1
Тел. +7(3466)28-53-59
Изготовитель
ответственностью«ИНКОНТРОЛ»
Общество с ограниченной
(ООО «ИНКОНТРОЛ»)
ИНН 7725401700
Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7 Телефон: (495) 481-33-10
Е-mail: office@inctrl.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия комплекса основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование, на их основе, оператором комплекса управляющих воздействий на техническими средства и оборудование комплекса.
Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №1 АО «Нижневартовская ГРЭС» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблока, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО), парового котла (далее ПК), паровой турбины (далее -ПТУ), генераторов и общеблочного оборудования.
Комплекс представляет собой совокупность технических и программных средств, в том числе:
-
1. Оборудования и программного обеспечения нижнего уровня, состоящего из:
-
- контроллеров программируемых логических «REGUL кХ00» на базе модулей аналогового ввода R500 AI.08.031, R500 AI.08.131, R500 AI.08.052 R500 AI 16.011 и R500 DA 03 021 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, механических и электрических измерений, сигналов с датчиков температуры в выходной код и передача их в центральные процессоры комплекса по протоколу «EtherCAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства «Industrial Ethernet»;
-
- линий связи, соединяющих измерительные модули с датчиками.
-
2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:
-
- Тринадцати резервированных, двух нерезервированных центральных процессоров «REGUL R500» и одного программируемого логического контроллера «REGUL R400» получающего измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления.
-
3. Оборудования и программного обеспечения верхнего уровня, состоящего из:
-
- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного комплекса «ИНКОНТ», версия 1.0, развернутого в операционной системе Astra Linux SE и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;
-
- операторских рабочих станций (АРМ оператора), АРМ инженеров, использующих кроссплатформенное программный комплекс «ИНКОНТ», способное функционировать в операционной системе Astra Linux SE и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №1 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1;
-
- инженерной станции с предустановленным специальным программным обеспечением программный комплекс «ИНКОНТ», версия 1.0, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса, визуализации полученной измерительной информации и формирования сигналов управления на оборудование АСУТП энергоблока №1
ПО включает в себя:
-
- специализированное инженерное программного обеспечения «Epsilon LD», предназначенного для конфигурирования программно-аппаратных средств REGUL нижнего и среднего уровней комплекса;
-
- специализированного программного обеспечения «Alpha. HMI», предназначенного для конфигурирования про программно-аппаратных средств верхнего уровня комплекса;
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах рабочих станций, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
-
- расхода воды, пара, газа, т/ч, н.м3/ч, кг/с;
-
- давлений воздуха, газа, пара, воды и водных растворов, масла, кПа, кгс/см2, кгс/м2, бар, мм вод. ст., мм рт. ст.
-
- температуры воздуха, газов, пара, жидкости, масла, жидкого топлива, металла, °С;
-
- уровня воды, водных растворов, масла, мм, м, м вод. ст;
-
- электрического тока, напряжения, сопротивления, частоты и мощности, А, кА, В, кВ, МОм, Гц, кВт, МВт, Мвар;
-
- концентраций О2, Н2, СО, NO в отходящих газах котла энергоблока, %, ррм;
-
- концентраций, pH, жесткость воды и электропроводность в жидких и паровых средах котлов-утилизаторов, ррм, ед.рН, мкСм/см, мкг/дм3, мг/дм3,
-
- частоты вращения, об/мин;
Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации. Внешний вид шкафов приведен на рисунках 1, 2, 3

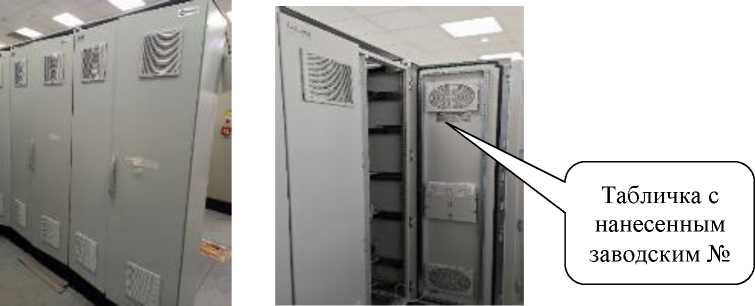

Рисунок 2 - Размещение таблички с заводским номером
Рисунок 1 - Общий вид контроллерных
Шкафов

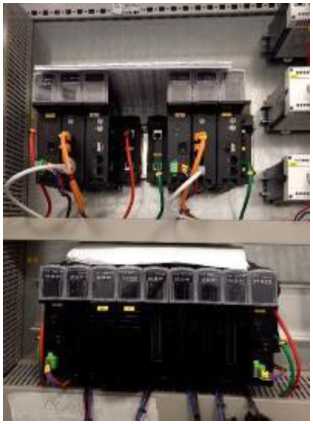

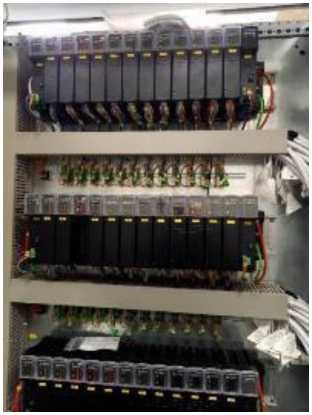

Рисунок 3 - Оборудование в контроллерных шкафах
Комплексу присвоен заводской номер ИК.3627. Заводской номер комплекса, в формате буквенно-числового кода, типографским способом указывается в формуляре и на информационной табличке, прикрепленной к внутренней панели контроллерного шкафа станции измерительного комплекса, в соответствии с рисунками 2 и 4.

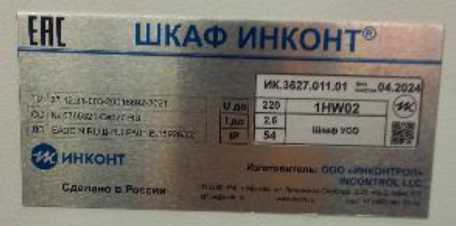

Рисунок 4 - Табличка с заводским номером
Пломбирование комплекса не предусмотрено.
Нанесение знака поверки на комплекс не предусмотрено.

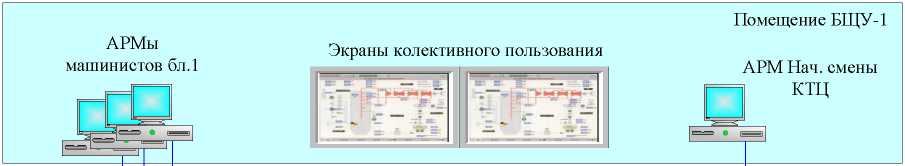

Структурная схема комплекса автоматизированного измерительно-управляющего КИ-Э1-Нижневартовская ГРЭС приведена на рисунке 5.

-□—□--
---------ст
Резервированный
Alpha Server №1
i
_________________Терминальная шина Industrial Ethernet Резервированный Alpha Server №2
ИС БЩУ-1
АРМы инженеров
АСУ ТП


Консоль администратора
Сервер отчетов
Сервер расчетных задач
|
Условные обозначения | |
|
Regul R500/ R400 |
Программируемые контроллеры Regul |
|
i/o модули |
Модули ввода вывода аналоговых сигналов:
|
|
АРМ |
Автоматизированное рабочее место |
|
-----□ |
Industrial Ethernet |
|
•------ |
Шина цифрового обмена RegulBus |
|
Шина резервирования контроллеров Regul R500 | |
|
Аналоговые линии связи | |
Шкаф
контроллеров
Regul R500
|
=) О. о |
=) CL О | |
|
=) 0_ о |
=) 0_ о | |
|
=) 0_ о |
=) 0_ о | |
|
=) 0_ о |
=) 0_ о |
Шкаф
контроллеров
Regul R500
|
=) CL О |
=) CL О | |
|
=) 0_ о |
=) 0_ о | |
|
=) CL О |
=) 0_ о | |
|
=) 0_ о |
=) 0_ о |
Шкаф
контроллеров
Regul R500
|
=) CL О |
=) CL О | |
|
=) 0_ о |
=) 0_ о | |
|
=) 0_ о |
=) 0_ о |
Шкаф
контроллеров
Regul R500

|
=) 0_ о |
=) 0_ о | |
|
=) 0_ о |
=) 0_ о |
Контроллеры
Regul R400

i/o модули
'o модули
) модул!
i/o модул
i/o модули
|
i/o м |
i/o модули | |||
|
- |
1 |
- |
ЛИ |
1 |
Первичные измерительные преобразователи энергоблока №1
I IW^I I IWBI J
Первичные измерительные преобразователи
ЭЧЭСР и ЭАБ ПТ энергоблока №1
Рисунок 5 - Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ 1-Ни>кневартовская ГРЭС
Таблица 4
|
Наименование |
Обозначение |
Количество шт/экз |
|
Комплекс автоматизированный измери-тельно-управляющий |
КИ-ЭБ 1-Нижневартовская ГРЭС |
1 |
|
Руководство по эксплуатации. Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Нижневартовская ГРЭС, часть 1. «Инструкция по эксплуатации АРМ оператора» |
ИК.3627-АТХ1.РЭ 01 |
1 |
|
Руководство по эксплуатации. Комплекс автоматизированный измерительно- управляющий КИ-ЭБ1-Нижневартовская ГРЭС, часть 2. Техническое описание ПТК REGUL RX00 |
ИК.3627-АТХ1.РЭ 02 |
1 |
|
Формуляр |
ИК.3627-АТХ1.ФО |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов силы постоянного тока в значения технологических параметров (давления, уровня, расхода, температуры, химического анализа, электрических и механических величин), работающих от датчиков со стандартным токовым выходом, без учета погрешности первичных измерительных преобразователей, мА |
от 4 до 20 |
|
Диапазон преобразования входных сигналов напряжения постоянного тока, поступающих от термопар в значения температуры, мВ (°С):
|
от 0 до 33,2754 (от 0 до +800) от 0 до 49,1082 (от 0 до +600) |
|
Наименование |
Значение |
|
Диапазон преобразования входных сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, Ом (°С):
|
от 80,3063 до 175,856 (от -50 до +200) от 80,0009 до 106,9066 (от -50 до +300) от 39,228 до 92,80 (от -50 до +200) |
|
Пределы допускаемой погрешности, приведенной к верхнему значению диапазона преобразования входных сигналов силы постоянного тока в значения технологических параметров, %:
|
±0,25 ±0,5 ±0,8 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов термоЭДС, поступающих от термопар, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: | |
|
±2,5 ±2,0 |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов сопротивления, поступающих от термопреобразователей сопротивления, в значения температуры, без учета погрешности первичных измерительных преобразователей, °С: |
±1,0 |
|
Примечания: пределы допускаемой погрешности преобразования поступающих от преобразователей термоэлектрических, даны с компенсации температуры холодного спая |
сигналов термоЭДС, учетом погрешности |
Таблица 3 - Основные технические характеристики
|
Наименование |
Значение |
|
Количество процессоров в составе комплекса, шт.: |
13 |
| |
|
2 1 | |
|
Количество измерительных модулей в составе комплекса, шт: | |
|
- R500 AI.16.011 |
10 |
|
- R500 AI.08.031, |
2 |
|
- R500 AI.08.131, |
176 |
|
- R500 AI 08.052 |
217 |
|
- R500 DA.03.021 |
15 |
|
Наименование |
Значение |
|
Количество измерительных преобразователей, подключаемых на вход одного модуля, шт: | |
|
- R500 AI.16.011 |
16 |
|
- R500 AI.08.031, |
8 |
|
- R500 AI.08.131, |
8 |
|
- R500 AI 08.052 |
8 |
|
- R500 DA.03.021 |
5 |
|
Количество измерительных каналов в составе комплекса, шт В том числе: |
2295 |
|
- Количество измерительных каналов от датчиков со стандартным токовым выходом, шт |
1034 |
|
- Количество измерительных каналов от датчиков -преобразователей температуры, шт |
1261 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 24 до 30 |
|
Режим работы |
непрерывный, в условиях помещения |
|
Условия эксплуатации: | |
|
- - температура окружающей среды, электронная аппаратура и вычислительная техника,°С: |
от 0 до +40 |
|
- - относительная влажность при температуре плюс 25 °С, % |
от 30 до 80 |
|
- - атмосферное давление, кПа |
от 80 до 108 |
