Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.

Комплекс входит в состав автоматизированной системы управления технологическими процессами (далее - АСУТП) энергоблока №1 филиала «Северо-Западная ТЭЦ» АО «Интер РАО - Электрогенерация» и обеспечивает измерение параметров, их визуализацию и хранение полученной измерительной информации, и реализацию алгоритмов управления теплотехнического оборудования энергоблоков, принимая измерительную информацию из систем, работающих в составе оборудования энергоблока, в том числе систем управления тепломеханическим оборудованием (далее - ТМО) паровой турбины (далее - ПТУ), котлов -утилизаторов и общеблочного оборудования.

Комплекс представляет собой совокупность технических и программных средств, в том числе:

• 1. Оборудования и программного обеспечения нижнего уровня, состоящего из:

• - программно-технических средств "REGUL ЯХ00" на базе модулей аналогового ввода R500 AI.08.031, R500 AI.08.041 и R500 AI.XX.052 (регистрационный № 63776-16), осуществляющих циклический опрос измерительного оборудования, прием и преобразование аналоговых сигналов от первичных измерительных преобразователей (не входят в состав комплекса) в выходной код и передача их в центральные процессоры комплекса по протоколу «Ether-CAT» реализованного с использование стека стандартных промышленных протоколов обмена семейства "Industrial Ethernet";

• - Линий связи, соединяющих измерительные модули с датчиками;

• 2. Оборудования и программного обеспечения среднего, контроллерного уровня, состоящего из:

• - Десяти дублированных центральных процессоров программно-технических средств "REGUL R500" типа R500 CU.00.051, получающих измерительную информацию от модулей аналогового ввода и обеспечивающего управление оборудованием энергоблока №1 согласно заданным алгоритмам управления;

• 3. Оборудования и программного обеспечения верхнего уровня, состоящего из:

- резервированного сервера, реализованного на серверной аппаратной платформе, на базе программного обеспечения Альфа-платформа, развернутого в операционной системе Linux и предназначенного для контроля и управления оборудованием энергоблока №1, а также обработки и хранения полученной измерительной и расчетной информации;

- двух операторских рабочих (АРМ оператора), использующих кроссплатформенное программное обеспечение Альфа-платформа способное функционировать в операционных системах Linux и реализованных на базе персональных компьютеров, которые получают информацию от резервированного сервера по отказоустойчивой промышленной локальной сети ПТК АСУТП энергоблока №1 Industrial Ethernet и обеспечивают контроль, управление и визуализацию результатов измерений и функционирования оборудования энергоблока №1;

- инженерной станции с предустановленным специальным программным обеспечением, необходимым для выполнения конфигурирование оборудования и программного обеспечения нижнего, среднего и верхнего уровней комплекса.

Комплекс обеспечивает измерение сигналов силы постоянного электрического тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров, соответствующих входным аналоговым сигналам, полученным от первичных измерительных преобразователей (не входят в состав комплекса) при ведении технологического процесса энергоблока: - расхода, пара, воды, кг/с;

- давлений воздуха, газов, пара, воды, масла, жидкого топлива, Па, кПа, МПа;

• -   температуры газов, пара, воды, масла, металла, °С;

• -   уровня воды, масла, мм;

• -   вибраций подшипников, осевого сдвига, относительного расширения, частоты вращения, мм, мм/с, об/мин;

• -   электрического тока, напряжения, сопротивления, частоты и мощности, А, кА, В, кВ, МВт, Мвар,Гц;

• -   концентраций О2, СО, SO2, NOx, в отходящих газах котла энергоблока, %; ррм, %НКПР;

• -   концентраций, pH и электропроводность в жидких и паровых средах котла энергоблока, мкг/дм², мг/л, ед.рН, мкСм/см.

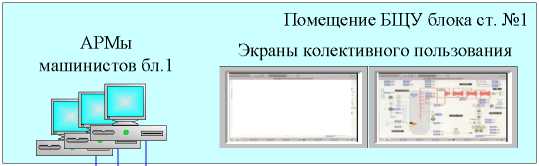

Все электронное оборудование комплекса размещается в специализированных шкафах автоматизации - приборных стойках. Внешний вид шкафов приведен на рисунке 1. Заводской номер комплекса № ИК.3545.000.10 наносится типографским способом на табличку в соответствии с рисунком 2, прикрепленную к лицевой панели шкафа инженерной станции измерительного комплекса и в формуляре комплекса. Структурная схема комплекса автоматизированного измерительно-управляющего КИ-ЭБ1- Северо-Западная ТЭЦ приведена на рисунке 3.

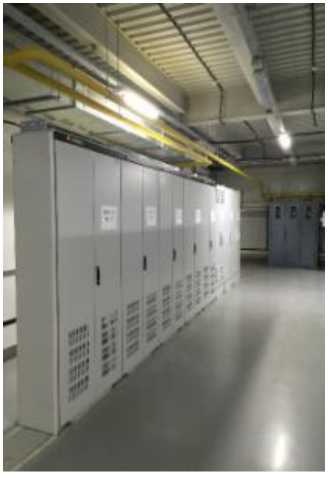

Рисунок 1 - Внешний вид контроллерных шкафов

ЗАВОДСКОЙ НОМЕР

ДАТА ИЗГОТОВЛЕНИЯ

'Северо-Зсялазкяя ТЭЦ"-фн.таа.т АО "Ингер РАО-Э.тектрогЕиерацпя".

ИЗГОТОВИТЕЛЬ ООО*ИНКОНТРОЛ»

ИНН ТТ25401 ТОО

ИКЗЯЗ.ОЩЫО

Airyor wj⁵

Комп;...... анг<|магHiLifKillJHHI.II1 О-у«1рЯ*ЛЯК>и1ИЙ

иКИЭЫ-Северо-Западна н ТЭЦ»

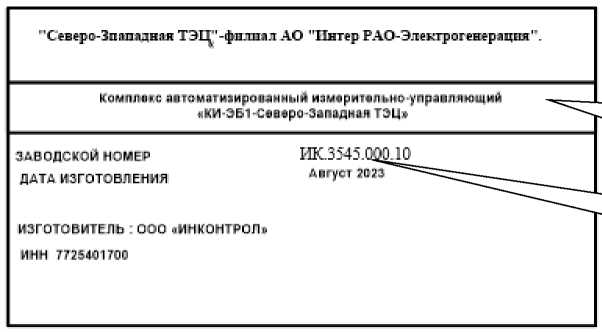

Рисунок 2 - Маркировочная табличка комплекса

Консоль администратора

Системнпя шина Industrial Ethernet

---oo-g—D-OO              OtM—o-oo

T

D-DC

i/o модули

t

Таблица 4 -

наносится типографским способом на титульные листы эксплуатационной документации.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Лист 7 Всего листов 8 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений
