Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Принцип действия газоаналитического канала - измерение N2O, О2 и анестетиков основан на способности анестезирующих газов поглощать инфракрасное излучение. Результаты измерения отображаются на мониторе в численном выражении (в % или мм рт. ст.) и графически.

В состав монитора входят: модуль инвазивного измерения артериального давления (модуль ИАД), модуль измерения температуры, модуль SpO2, модуль CO2, модуль газоанализатора (модуль газоанализатора в проходящем потоке и модуль газоанализатора с забором пробы), модуль ЭКГ. Поскольку для различных измерительных модулей требуется разное количество выводов, поэтому количество сменных модулей в мониторе может меняться.

Монитор пациента может работать как автономно, так и от сети.

Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.

Монитор имеет цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, номер постели больного, состояние монитора пациента, время и другая информация с монитора пациента. Основной экран поделен на 3 области: информационная область, область диаграмм, область цифровых значений, область меню

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

Модели мониторов различаются функциональным назначением (модели iPM10, iPM12 оснащены газовым каналом) и дизайном.

iidmlrv?

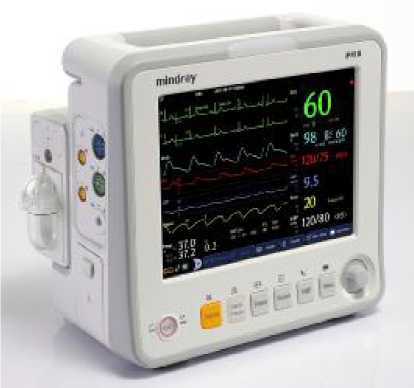

Рисунок 1. Внешний вид монитора пациента модели iPM8 .

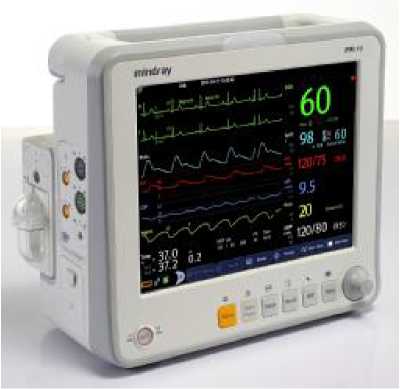

Рисунок 3. Внешний вид монитора пациента модели iPM10.

»|>

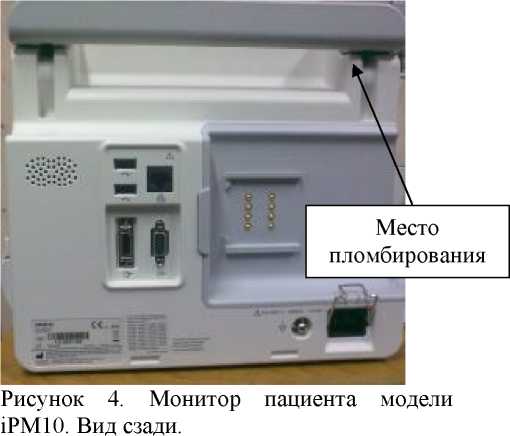

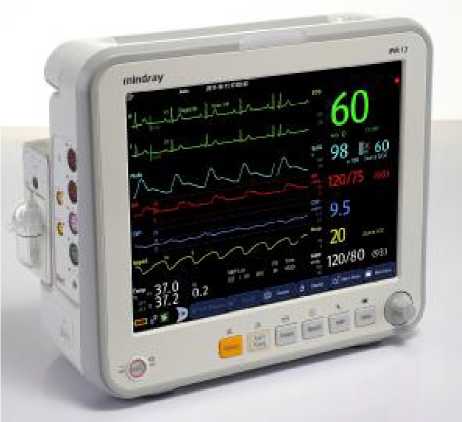

Рисунок 5. Внешний вид монитора пациента модели iPM12.

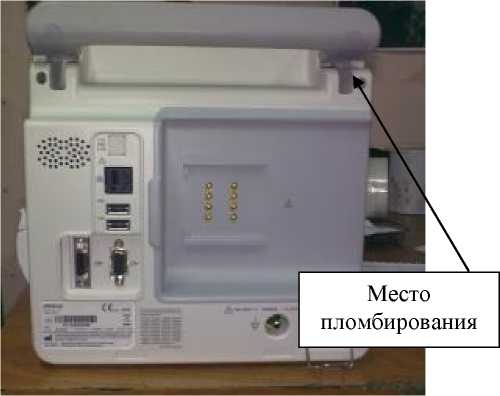

Рисунок 2. Монитор пациента модели iPM8.

Вид сзади.

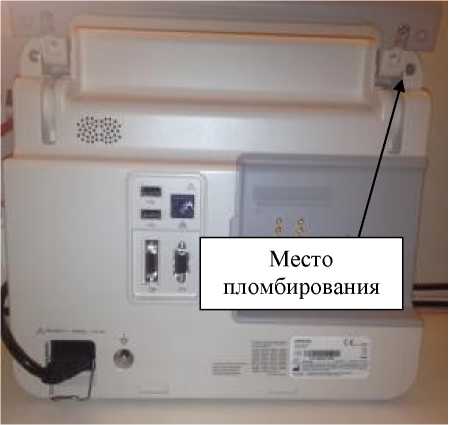

Рисунок 6. Монитор пациента модели

iPM12. Вид сзади.

Лист № 3 Всего листов 6

• 1. Кабель подключения - 1 шт.

• 2. Монитор- 1 шт.

• 3. Модуль ЭКГ- 1 шт.

• 4. Модуль дыхания- 1 шт.

• 5. Модуль пульсоксиметрии- 1 шт.

• 6. Модуль НИАД- 1 шт.

• 7. Модуль капнометрии- 1 шт.

• 8. Модуль измерения температуры- 1 шт.

• 9. Кабель для ЭКГ измерений- 1 комп.

• 10. Проводники для ЭКГ измерений- 1 комп.

• 11. Электроды для ЭКГ измерений- 1 комп.

• 12. Манжета для определения артериального давления - 1 шт.

• 13. Шланг к манжете для измерения АД - 1 шт.

• 14. Адаптер воздуховода прямой однократного применения - не более 100 шт.

Лист № 5 Всего листов 6

• 15. Адаптер воздуховода угловой однократного применения - не более 100 шт.

• 16. Датчик сатурации (пульсоксиметрический) - 1 комп.

• 17. Кабель магистральный пульсоксиметрический - 2 шт.

• 18. Датчик измерения температуры - 2 шт.

• 19. Адаптер воздуховода капнометрический однократного применения - 1 комп.

• 20. Линия пробоотборная капнометрическая - 2 шт.

• 21. Гидрофобный фильтр - не более 100 шт.

• 22. Влагоотделитель - 1 шт.

• 23. Линия отбора проб газового канала - 1 компл.

• 24. Адаптер воздуховода газового канала - 1 компл.

• 25. Принтер - 1 шт.

• 26. Бумага для принтера - 1 комп.

• 27. Аккумуляторы для монитора - 1 комп.

• 28. Руководство по эксплуатации - 1 экз.

• 29. Методика поверки «Мониторы пациента моделей iPM8, iPM10, iPM12. Методика поверки. МП 242-1426-2012».

• 1 Электрокардиографический канал .

  • 1.1. Диапазон измерений входных напряжений, мВ: от 0,03 до 8;

  • 1.2. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.3. Входной импеданс, МОм, не менее: 5;

  • 1.4. Коэффициент ослабления синфазных сигналов, дБ, не менее: 90;

  • 1.5. Напряжение внутренних шумов, приведенных ко входу, мкВ, не более: 30;

  • 1.6. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 350 мин^-1.

  • 1.7. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин^-1: ±2.

• 2 Канал пульсоксиметрии .

  • 2.1. Диапазон измерений SpO2, %: от 70 до 100.

  • 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

  • 2.3. Диапазон измерений частоты пульса, мин^-1: от 40 до 240;

  • 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±3.

• 3 Канал артериального давления.

  • 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 1,4 до 35,6 (от 10 до 270);

  • 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,7 (±5).

• 4 Канал термометрии.

  • 4.1. Диапазон измерений температуры, ^оС: от 0 до 50;

  • 4.2.Пределы допускаемой абсолютной погрешности монитора при измерении температуры, ^оС: ±0,2.

Лист № 4 Всего листов 6 5 Канал частоты дыхания ( импедансный метод ):

• 5.1.Диапазон базового импеданса, кОм: от 0, 2 до 2,5;

• 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 0 до 150;

• 5.3. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-¹: ±2.

• 6. Канал капнометрии.

  • 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,2 кПа (от 0 до 99 мм рт.ст.);

  • 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления

CO₂ в выдыхаемом воздухе: в диапазоне 0 - 38 мм рт. ст.: ± 0,25 кПа (± 2 мм рт. ст.)

в диапазоне 39 - 99 мм рт. ст.: ± 0,5 кПа (± 4 мм рт. ст.);

7. Каналы газового анализа (для моделей iPM10, iPM12).

Таблица 2 Основные метрологические характеристики газоаналитических каналов

8 Масса, кг, не более: 3,4 (модель iPM8);

3,6 (модель iPM10);

4,2 (модель iPM12).

• 9 Габаритные размеры, мм, не более: 238x225x128 (модель iPM8);

282 x252x128 (модель iPM10);

318x274x128 (модель iPM12).

• 10 Средний срок службы, лет: 5.

• 11 Средняя наработка на отказ, ч.: 5000.

• 12 Условия эксплуатации:

• - диапазон температуры окружающего воздуха, °С: от 5 до 40;

• - диапазон относительной влажности воздуха, %: от 15 до 95;

• - диапазон атмосферного давления, кПа: от 57 до 107,4.
