Функционально мониторы дефибрилляторы состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Устройство состоит из основного блока и принадлежностей, к которым относятся, многофункциональные гибкие электроды, кабель терапии, набор отведений ЭКГ (c 3, 5 отведениями), датчик и удлинительный кабель для измерения температуры, датчик и кабель для измерения SpO2, модуль для определения CO2, батареи, программное обеспечение управления данными пациента на ПК.

Монитор обеспечивает выполнения внешней дефибрилляции, синхронизированной кардиоверсии, неинвазивной внешней кардиостимуляций и полуавтоматической дефибрилляции (АНД).

Модели мониторов различаются габаритными размерами и дизайном, модель D6 оборудована беспроводным модулем для передачи данных. Модель D3 оборудована каналами, частоты дыхания, электрокардиографическим каналом, каналом пульсоксиметрии, модель D6

также содержит каналы термометрии, капнометрии, и канал артериального давления.

Лист № 2

Всего листов 5

ра/монитора BeneHeart D3. Вид спереди

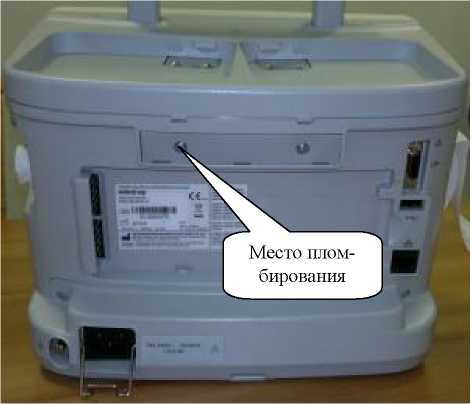

ра/монитора BeneHeart D3. Вид сзади.

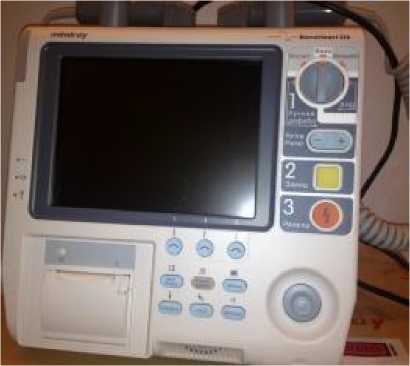

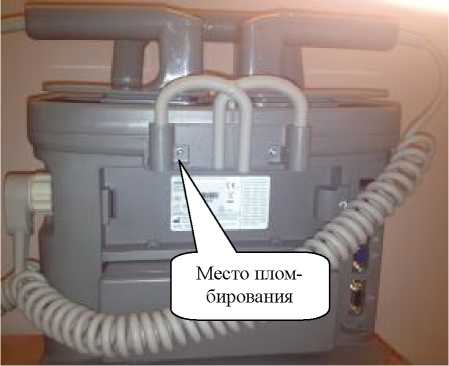

Рисунок 3. Внешний вид дефибриллято- Рисунок 4. Внешний вид дефибриллято-ра/монитора BeneHeart D6. Вид спереди       ра/монитора BeneHeart D6. Вид сзади

• 1.    Монитор дефибриллятор— 1 шт.

• 2.    Шнур питания - 1 шт.

• 3.    Комплект электродов многофункциональных - 1 компл.

• 4.    Комплект ЭКГ электродов - 1 компл.

• 5.     Кабель SpO2 - 1 компл.

• 6.    Датчик SpO2 - 1 компл.

• 7.    Датчик температурный

• 8.    Трубка для неинвазивного измерения давления, с коннекторами - 1 компл.

• 9.    Манжета для измерения давления, с коннекторами - 1 компл.

• 10.   Набор для измерения НАД - 1 компл.

• 11.   Набор кабелей для измерения НАД - 1 компл.

• 12.   Кабель интерфейсный для датчика ВЧД - 1 компл.

• 13.   Модуль определения CO2 в боковом потоке - 1 компл.

• 14.   Набор для измерения концентрации СО₂ в боковом потоке - 1 компл.

• 15.   Модуль определения СО₂ в микропотоке - 1 компл.

• 16.   Набор для измерения концентрации СО₂ в микропотоке - 1 компл.

• 17.   Канюля назальная для отбора пробы СО₂ - 1 компл.

• 18.   Адаптер воздуховода - 1 компл.

• 19.   Набор линии отбора проб - 1 компл.

• 20.   Термобумага - 1 компл.

• 21.   Кабель заземления - 1 компл.

• 22.   Кабель аналогового выхода - 1 компл.

• 23.   Кабель синхронизации для дефибриллятора - 1 компл.

• 24.    Батарея - 1 шт.

• 25.   Пакет программ для передачи данных - 1 шт.

• 26.   Адаптер DC/AC - 1 шт.

• 27.   Кабель для адаптера DC - 1 шт.

• 28.   Зарядное устройство для батареи - 1 шт.

• 29.   Принтер - 1 шт.

• 30.   Бумага для принтера - не более 200 шт.

• 31.   Руководство по эксплуатации - 1 экз.

• 32.   Методика поверки МП 242-1446-2012 - 1 экз.

• 1. Электрокардиографический канал.

  • 1.2. Диапазон измерений входных напряжений, В: от 0,05 до 5;

  • 1.3. Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

  • 1.4. Входной импеданс, Ом, не менее: 50;

  • 1.5. Коэффициент ослабления синфазных сигналов, дБ, не менее: 90;

  • 1.6. Напряжение внутренних шумов, приведенных ко входу, мкВ, не более: 30;

  • 1.7. Диапазон частоты сердечных сокращений, мин^-1: от 30 до 350

  • 1.8. Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин^-1: ±4

• 2. Канал пульсоксиметрии.

• 2.1. Диапазон измерений SpO2, %: от 70 до 100.

• 2.2. Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±3;

• 2.3. Диапазон измерений частоты пульса, мин^-1: от 30 до 240;

• 2.4. Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин^-1: ±3 (в неподвижном состоянии).

• 3. Канал артериального давления только для модели BeneHeart D6.

• 3.1. Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 2,7 до 28,6 (от 20 до 215);

• 3.2. Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,66 (±5).

• 4. Канал термометрии только для модели BeneHeart D6:

• 4.1. Диапазон измерений температуры, ^оС: от 20 до 50;

• 4.2. Пределы допускаемой абсолютной погрешности монитора при измерении температуры, ^оС: ±0,2.

• 5. Канал частоты дыхания (импедансный метод)

• 5.1. Диапазон базового импеданса, кОм: от 0, 2 до 2,5;

• 5.2. Диапазон измерения частоты дыхания (ЧД), мин^-1: от 7 до 150;

• 5.3.1. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 7 до 30 мин-¹, мин^-1: ±3.

• 5.3.2. Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания в диапазоне от 31 до 150 мин-¹, мин^-1: ±10

• 6. Канал капнометрии только для модели BeneHeart D6:

• 6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 13,2 кПа (от 0 до 99 мм рт.ст.);

• 6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: ± 0,66 кПа (± 5 мм рт.ст.).

• 7. Потребляемая мощность

• •  от сети переменного тока частотой (50/60) Гц, ((10 - 220) ± 10%)В не более 190 В^А

• •  от литий-ионной батареи не более 14,8В/3 Ач

• 8. Масса (основного блока), кг, не более,:

• •  для модели BeneHeart D3: 6;

• •  для модели BeneHeart D6 (без дополнительных модулей): 8,6;

• 9. Габаритные размеры (без внешних плоских электродов), мм, не более:

• •  для модели BeneHeart D3: 288x203x275;

• •  для модели BeneHeart D6: 295x218x279;

• 10. Средний срок службы, лет: 5.

• 11. Средняя наработка на отказ, ч.: 9000

• 12. Условия эксплуатации:

- диапазон температуры окружающего воздуха, °С: от 0 до 40;

Лист № 4 Всего листов 5 - диапазон относительной влажности воздуха , %: от 15 до 95 ( без конденсации );

- диапазон атмосферного давления, кПа : от 57 до 106,2.
