Конструктивно весы состоят из взвешивающего модуля, включающего в себя грузоприемное устройство (далее - ГПУ), опирающегося на весоизмерительный тензорезисторный датчик (далее - датчик), конструктивно выполненный в едином корпусе с аналого-цифровым преобразователем, и терминала, оснащенного клавиатурой и сенсорным дисплеем, а так же цифровыми интерфейсами (RS 232C, Ethernet для CWM-4000 и CWM-AI; USB, Ethernet для CWM-NANO) для связи с внешними устройствами (например, ПК).

Электрическое соединение функциональных узлов осуществляется сигнальными кабелями.

Взвешивающий модуль весов встраивается в технологическую машину (далее - машина), выполняющую функцию упаковки взвешенного товара с возможностью печатания этикетки с указанием наименования, массы, цены и стоимости взвешенного товара. Машины оснащены гребенками, которые снимают взвешенный товар с ГПУ весов и помещают его на конвейер, встроенный в машину, или непосредственно в устройство упаковки. По окончании процедуры упаковки, на взвешенный и упакованный товар наклеивается этикетка с указанием массы, цены и стоимости взвешенного товара автоматически или вручную в зависимости от модификации машины.

Общий вид весов приведен на рисунках 1-3.

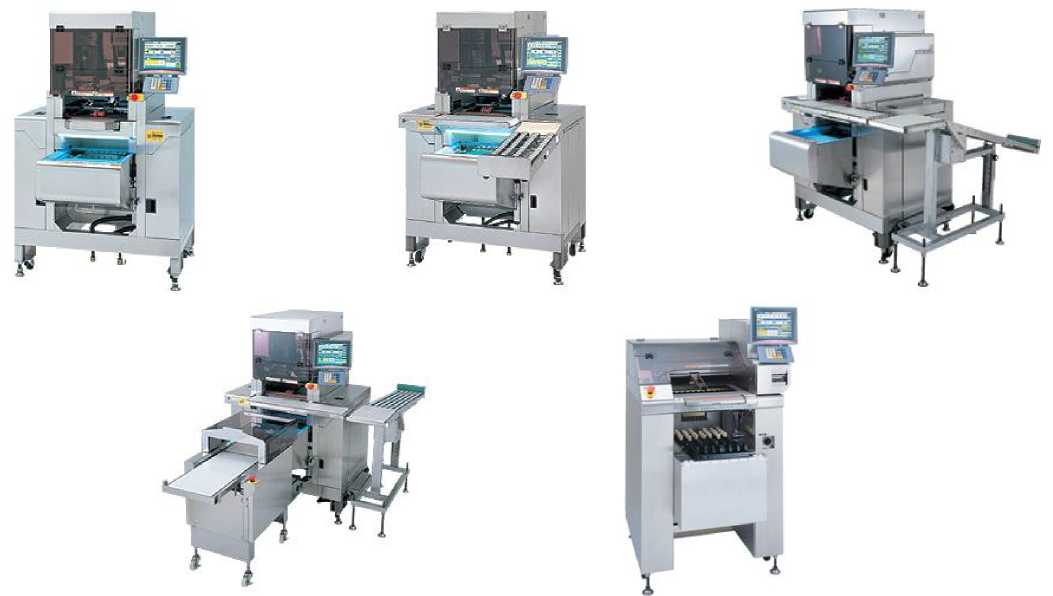

Рисунок 1 - Общий вид весов CWM-4000 в различных исполнениях

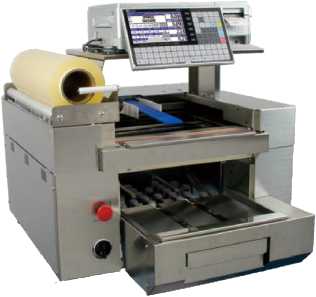

Рисунок 2 - Общий вид весов CWM-NANO

Рисунок 3 - Общий вид весов CWM-AI

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей терминала.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - возможность вычисления стоимости и печати этикетки со значением массы, цены за единицу товара и стоимости упакованного товара (Т.1.2.9);

• - устройство установки по уровню (Т.2.7.1).

На маркировочной табличке весов указывают:

• - обозначение модели весов;

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя и представителя или его полное наименование;

• - серийный номер;

• - знак утверждения типа.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов CWM имеет вид CWM-X1 X2X3X4-X5X6X7X8 X9, где:

Xi - тип системы: 4000 - базовая модель или AI - модификация без центрирующего устройства;

X₂ - A - система с автоматической маркировкой (этикетка приклеивается к упакованному товару с помощью электропневматического устройства) или DF - модификация системы без автоматической маркировки (этикетка приклеивается к упакованному товару вручную);

X3 (если присутствует) - S - один принтер или T - два принтера;

X4 (если присутствует) - i или 2 - возможность установки одной или двух (соответственно) плёнок;

X5 (если присутствует) - J - дополнительный выходной транспортёр для транспортировки товара после его упаковки в зону хранения или B - дополнительный удлинённый выходной транспортёр для транспортировки товара после его упаковки в зону хранения;

X6 (если присутствует) - R - дополнительный выходной транспортёр расположен справа (если отсутствует - слева);

X7 (если присутствует) - W - дополнительный принтер, расположенный в нижней части;

X8 (если присутствует) - K - возможность присоединения приставного подающего конвейера;

X9 (если присутствует) - PS-EMZ - приставной подающий конвейер.

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 4.

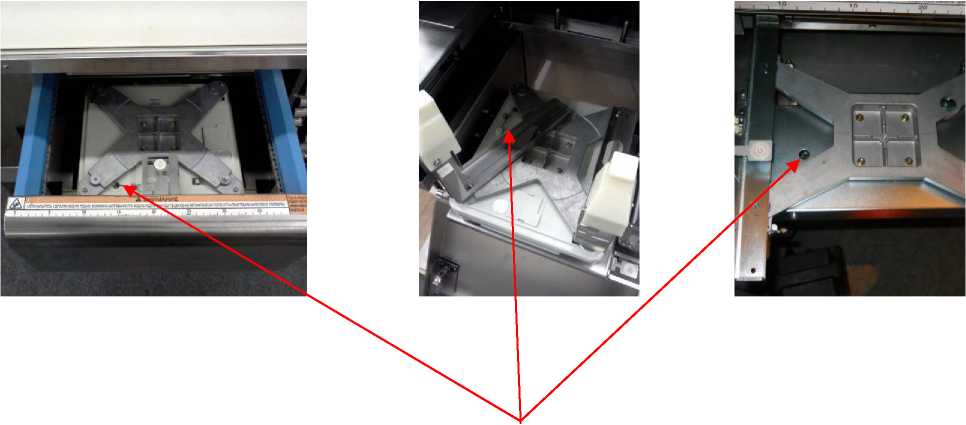

Рисунок 4 - Схема пломбировки весов

Таблица 4

Метрологические характеристики представлены в таблицах 2, 3.

Таблица 2

Таблица 3

* Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Электрическое питание от сети переменного тока

напряжение, В...................................

частота, Гц...........................................................................................50 ± 1
