Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Общий вид весов представлен на рисунке 1.

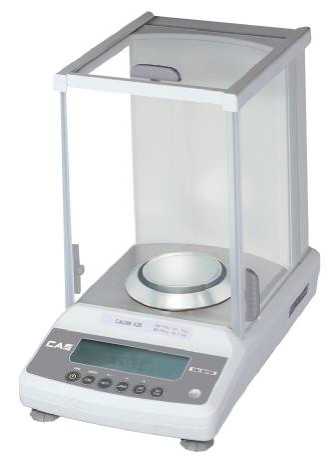

Рисунок 1 - Общий вид весов CAU

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

• - устройство выбора единиц измерений (2.1).

Весы снабжены следующими функциями:

• - взвешивание в различных единицах измерения массы (г, мг, кар);

• - взвешивание в процентах;

• - подсчет числа одинаковых изделий по их массе;

• - внутренняя юстировка весов (кроме весов CAUY);

• - автоматическая юстировка весов (кроме весов CAUY и CAUX);

• - сигнализация о превышении нагрузки.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в модификациях CAUY-120, CAUX-120, CAUW-120, CAUY-220, CAUX-220, CAUW-220, CAUX-320, CAUX-320, CAUW-320, CAUW-120D, CAUW-220D, отличающихся метрологическими характеристиками.

Обозначение модификаций весов CAU имеет вид CAUX1-X2X3, где:

Xi - Y (если присутствует) - модификация без встроенного юстировочного груза;

• -  X (если присутствует) - модификация со встроенным юстировочным грузом;

• -  W (если присутствует) - модификация со встроенным юстировочным грузом, функцией юстировки в заданное время (периодическая юстировка), подсветкой дисплея;

X2 - обозначение максимальной нагрузки (Max), в граммах;

X3 - D (если присутствует) - модификация весов CAUW с двумя значениями действительной цены деления (d).

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности (I);

• - значения Max, Min, e, d;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - диапазон температур;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

• 1. Весы....................................................................................................1 шт.

• 2. Адаптер сетевого питания.........................................................................1 шт.

• 3. Руководство по эксплуатации.....................................................................1 шт.

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (n), действительная цена деления (d), интервалы нагрузки (m) и пределы допускаемой погрешности (mpe) приведены в таблице 2.

Таблица 2
