Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном выносном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

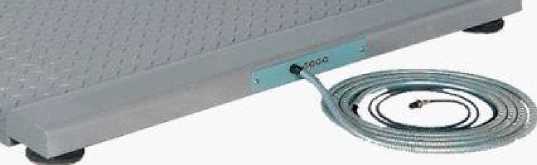

Общий вид ГПУ весов HFS представлен на рисунке 1, весов R - на рисунке 2. Общий вид весоизмерительных индикаторов представлен на рисунке 3.

Рисунок 2 - Общий вид весов R

CI-5010A, CI-5200A

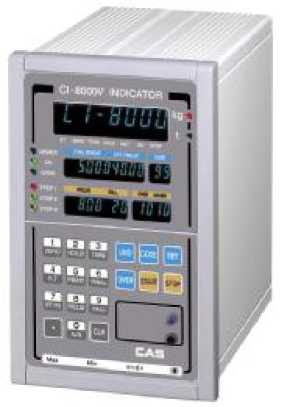

CI-6000A

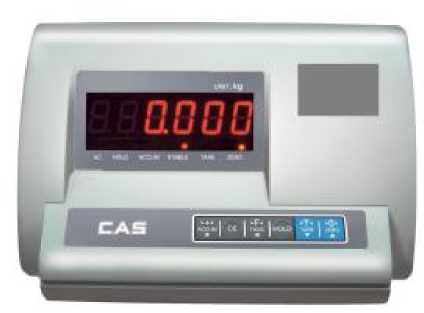

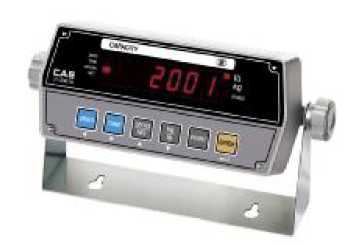

CI-2001A

CI-2001B

CI-2400BS

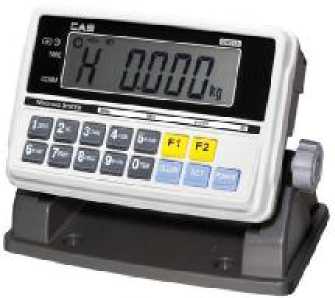

CI-201A, CI-201S/SC

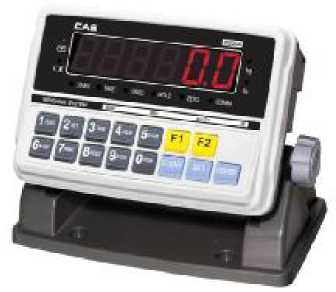

CI-200A, CI-200S/SC

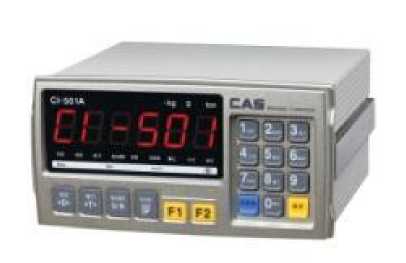

CI-501, CI-502

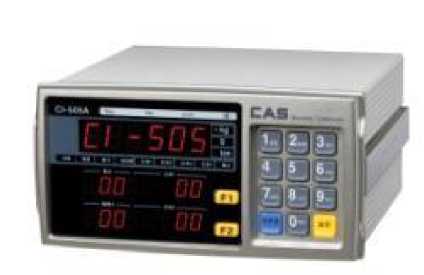

CI-503, CI-505, CI-507

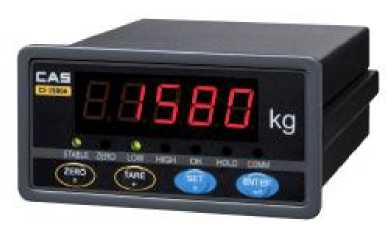

CI-1580A

CI-1560

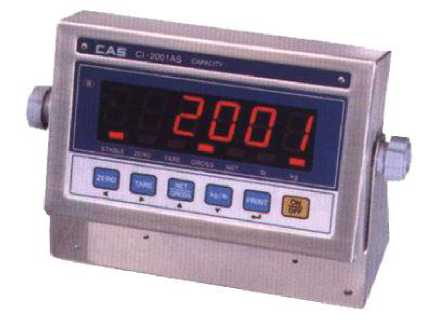

CI-2001AS

CI-2001AC

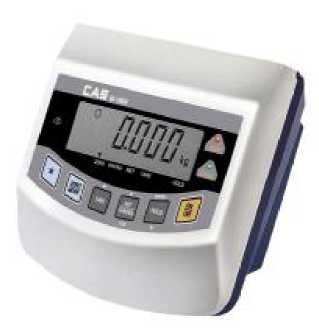

BI-100R, BI-100RB

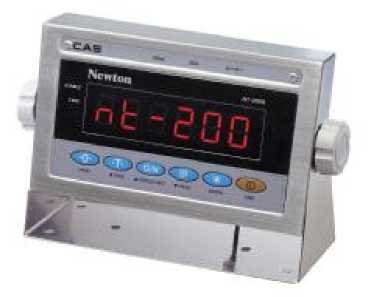

NT-200A, NT-200S

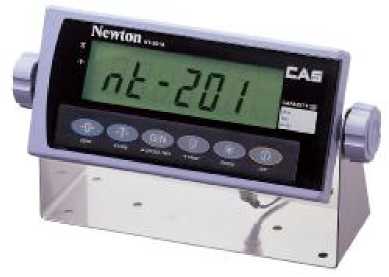

NT-201A, NT-201S

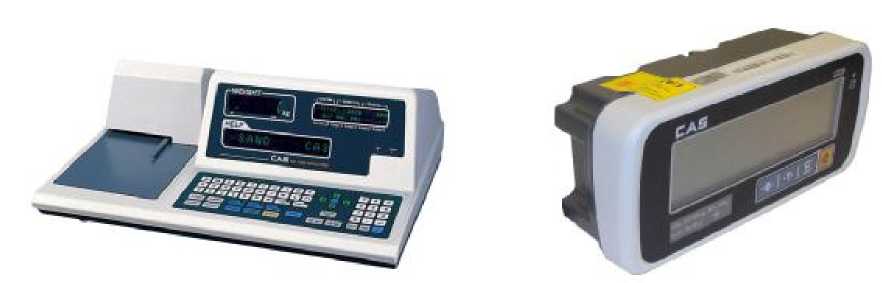

NT-600A                               PDI

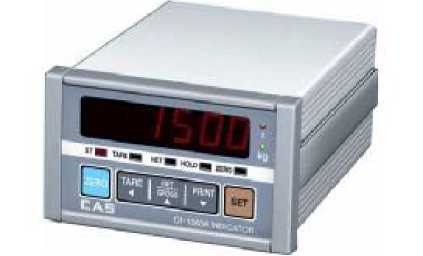

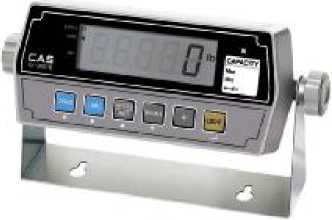

Рисунок 3 - Общий вид индикаторов весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Функциональные возможности весов определяются применяемой модификацией весоизмерительного индикатора, внесенной в реестр средств измерений за номером 50968-12.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от сети, адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях , отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами .

Обозначение модификаций весов Hercules-HFS имеет вид X1HFS X2, где:

X₁ - максимальная нагрузка в килограммах.

Х₂ - габаритные размеры платформы в дециметрах в соответствии с таблицей 4.

Обозначение модификаций весов Hercules-R имеет вид R-X1, где:

X1 - максимальная нагрузка в килограммах.

На маркировочной табличке весов указывают:

• - обозначение типа весов;

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя или его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

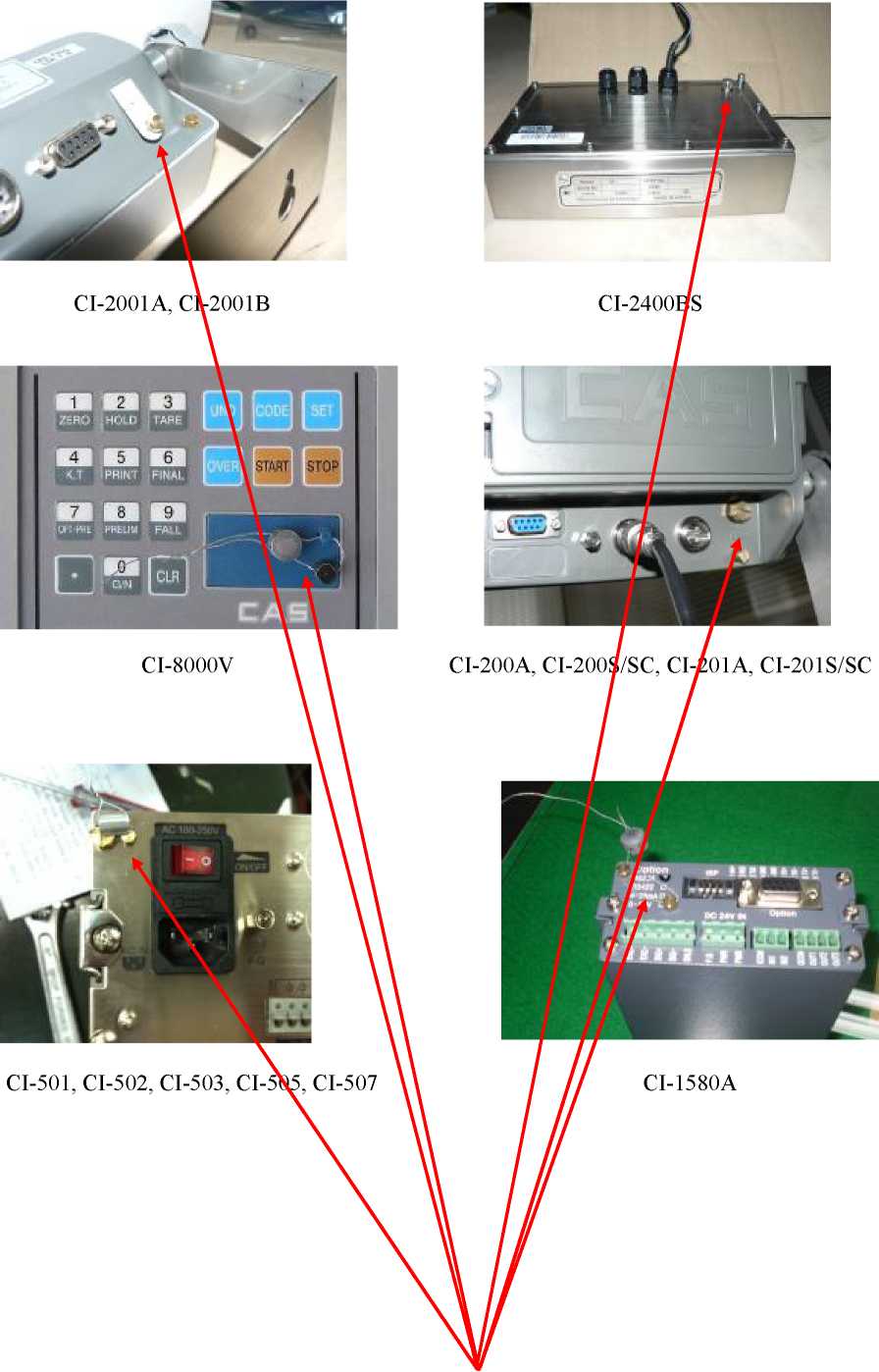

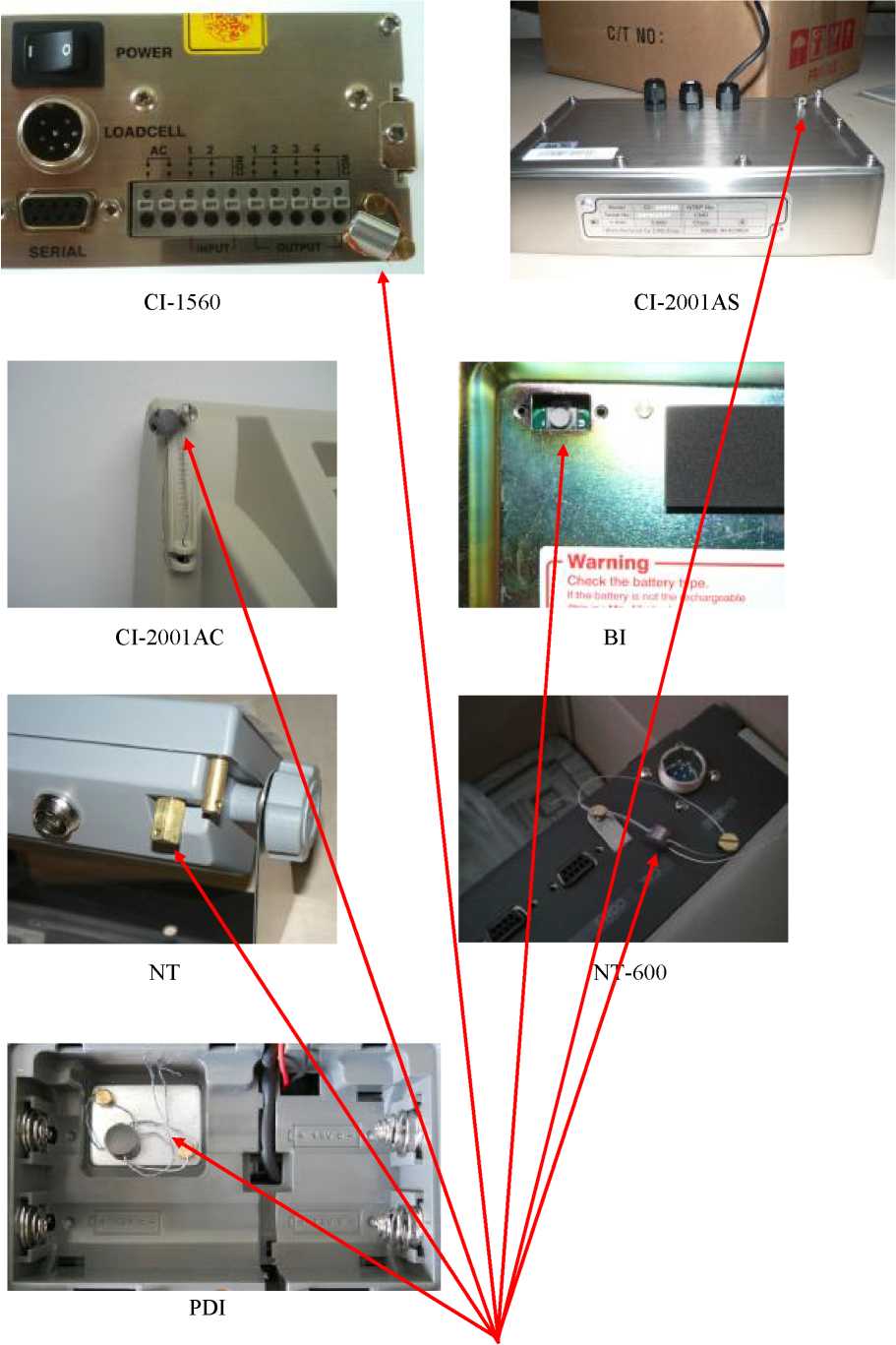

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа зависит от применяемой модификации весоизмерительного индикатора и приведена на рисунке 4.

Место пломбировки весов

Место пломбировки весов

Рисунок 4 - Место пломбировки весов

• 1. Весоизмерительный прибор......................................................................1 шт.

• 2. Грузоприемная платформа........................................................................1 шт.

• 3. Руководство по эксплуатации.......................................................................................1 шт.

Таблица 2

Таблица 3

Таблица 4 - Габаритные размеры

Параметры питания

Напряжение, В..................................................................... 220^+10%_-15%

Частота, Гц..........................................................................50±1
