Конструктивно весы состоят из грузоприемного устройства (ГПУ) и индикатора с клавиатурой и дисплеем, который может располагаться как на стойке, так и на отдельном вынос-

ном кронштейне. ГПУ, в свою очередь, состоит из грузопередающего устройства (платформы) и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

Весы DB-II

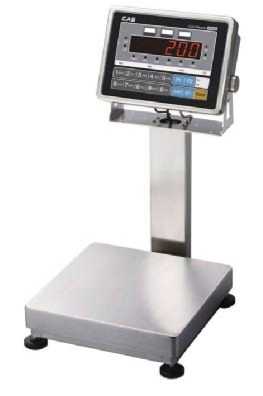

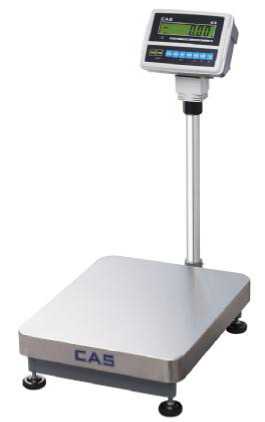

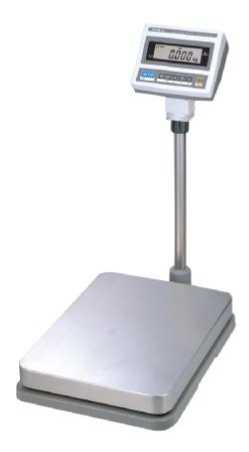

Рисунок 1 - Общий вид весов

Весы HB

Весы СК

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующими функциями:

• - взвешивание нестабильных грузов;

• - взвешивание в заданных пределах (кроме DB-II-E);

• - взвешивание в процентах (кроме DB-II-E);

• - суммирование результатов измерений.

лист № 2 всего листов 5 Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания или от встроенного аккумулятора.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами. Кроме того модификации весов DB-II изготавливаются многоинтервальными.

Обозначение модификаций весов имеет вид X1-X2WX3, где:

X1 - обозначение типа;

X2 - обозначение максимальной нагрузки (Max), в килограммах;

W (если присутствует) - показывающее устройство расположено на выносном кронштейне; X3 - символ отсутствует - используется жидкокристаллическое показывающее устройство.

• - F (если присутствует) - флуоресцентное показывающее устройство;

• - E (если присутствует) - упрощенная модификация со светодиодным показывающим устройством и уменьшенными габаритными размерами;

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, DB-II-60);

• - класс точности (III);

• - значения Max (Maxi), Min, e (ei);

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

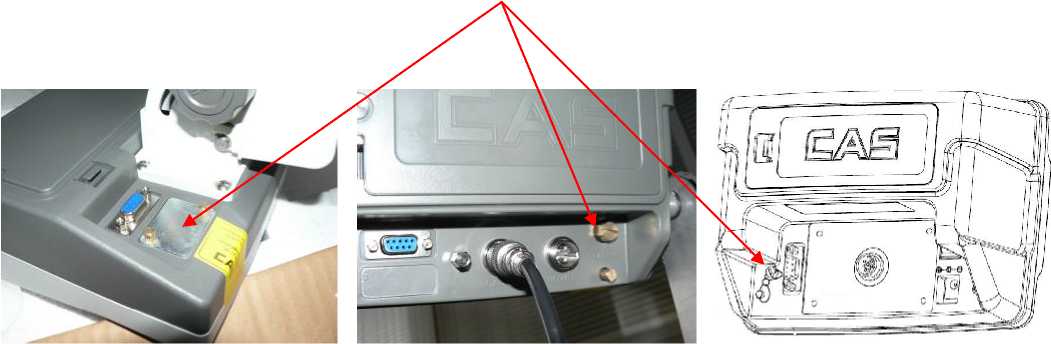

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место нанесения свинцовой пломбы

DB-II

CK

HB

Рисунок 2 - Место пломбировки весов

лист № 3 всего листов 5

• 1. Весы....................................................................................................1 шт.

• 2. Адаптер сетевого питания.........................................................................1 шт.

• 3. Руководство по эксплуатации...........................................................................................1 шт.

лист № 5 всего листов 5

Таблица 2

Таблица 3

лист № 4

всего листов 5

Таблица 4

Таблица 5 - Габаритные размеры

Параметры питания:

напряжение, В..................................................................... 220⁺¹⁰%_-15%

частота, Гц..........................................................................50±1
