Конструктивно весы состоят из грузоприемного устройства (ГПУ), которое состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком. Управление работой весов осуществляется с помощью клавиатуры, расположенной на корпусе весов.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее весов.

Общий вид весов представлен на рисунке 1.

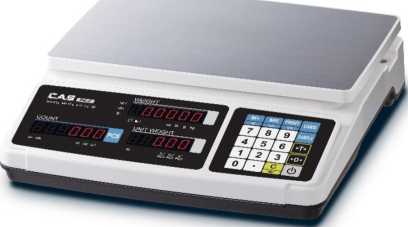

Рисунок 1 - Общий вид весов PR-C

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

В весах предусмотрен счетный режим, который предполагает определение количества изделий весовым методом. С помощью клавиатуры или путем взвешивания партии заведомо известного количества изделий рассчитывается и вводится в память весов значение массы одного изделия. В последующем на платформу весов кладется искомое количество изделий и на дисплее высвечивается их измеренное количество, а также масса одного изделия и их общая масса.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер).

Обозначение модификаций весов имеет вид PR-X1 C Х2, где:

PR-C - тип весов;

Xi - обозначение максимальной нагрузки (Max), в килограммах;

X2 - (LCD) (если присутствует) - модификация весов с жидкокристаллическим дисплеем.

Отсутствие данного обозначения означает светодиодный дисплей.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней части корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Изменение ПО невозможно без применения специализированного оборудования производителя.

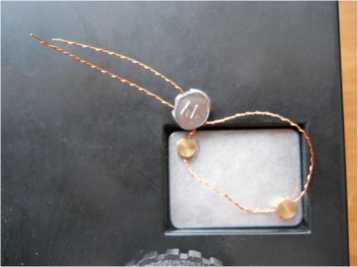

Рисунок 2 - Место пломбировки весов

Таблица 5 -

Таблица 2 - Метрологические характеристики

Окончание табл. 2

Таблица 3 - Пределы допускаемой абсолютной погрешности (mpe) при первичной поверке

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.

Таблица 4 - Технические характеристики PR-C
