Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала (CS, EC-II) или ГПУ и индикатора с клавиатурой на стойке (AC), где ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

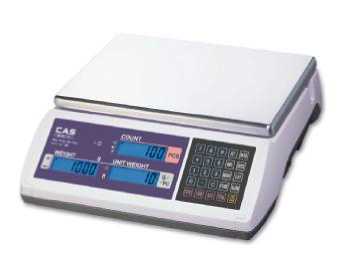

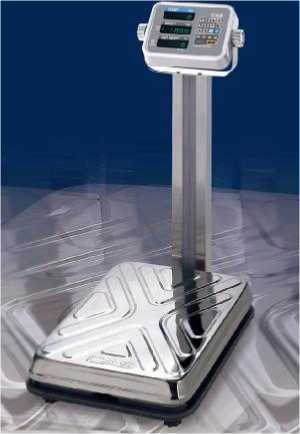

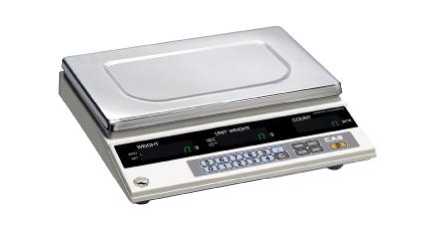

Общий вид весов представлен на рисунке 1.

Весы CS

Весы EC-II

Весы AC

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство выбора единиц измерений (2.1).

Весы снабжены следующими функциями:

• - подсчет количества образцов;

• - ввод штучной массы;

• - суммирование показаний (модель EC-II);

• - дозирование по нижнему и верхнему пределам (модель EC-II);

• - память на 200 товаров (модель EC-II).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплеях индикатора весов. С помощью клавиатуры или путем взвешивания партии заведомо известного количества предметов (или путем вызова из памяти для весов EC-II) вводится значение массы одного предмета и на дисплее высвечивается количество этих предметов и их общая масса.

Весы EC-II оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.). Кроме этого, к весам EC-II могут быть подключены следующие устройства:

• - внешнее показывающее устройство (дублирует показания основного);

• - блок световой сигнализации диапазонов попадания массы в тот или иной предел в режиме дозирования;

• - управляющее реле.

Питание весов EC-II осуществляется от сети через адаптер или от встроенного аккумулятора, питание весов AC и CS - от сети.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов CS имеет вид CS-X1, где X1- обозначение максимальной нагрузки (Max) в килограммах.

Обозначение модификаций весов AC имеет вид AC-X1, где X1- обозначение максимальной нагрузки (Max) в килограммах.

Обозначение модификаций весов EC-II имеет вид EC-II-X1X2, где X1- обозначение максимальной нагрузки (Max) в килограммах, X2 (если присутствует) - внешнее грузоприемное устройство, X3 - X (если присутствует) - обозначение максимальной нагрузки внешнего грузоприемного устройства.

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, CS-2,5);

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

- идентификатор программного обеспечения.

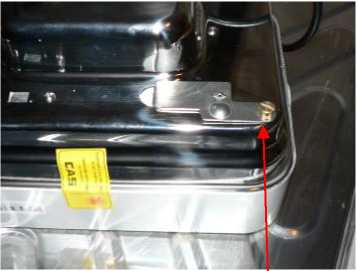

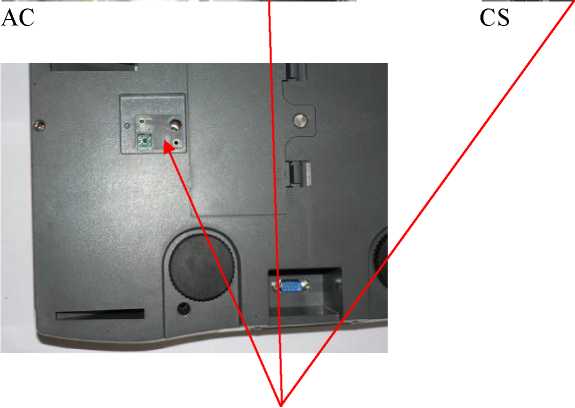

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

AC

о с

<?

EC-II

место нанесения свинцовой пломбы

Рисунок 2 - Место пломбировки весов

• 1. Весы

  шт.

• 2. Адаптер сетевого питания.........................................................................1 шт.

• 3. Руководство по эксплуатации...........................................................................................1 шт.

Таблица 2

Таблица 3

Таблица 4

Таблица 5 - Метрологические характеристики весов EC-II при использовании внешнего грузоприемного устройства

Таблица 6 - Метрологические характеристики весов EC-II при использовании внешнего грузоприемного устройства

Таблица 7 - Габаритные размеры весов

Параметры электрического питания:

напряжение, В.................................................................220⁺¹⁰%_-15%

частота, Гц.....................................................................50±1

Диапазон температур, ° С
