Конструктивно весы состоят из грузоприемного устройства (ГПУ), которое состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком. Управление работой весов осуществляется с помощью клавиатуры, расположенной на корпусе весов, а показания отображаются на дисплее.

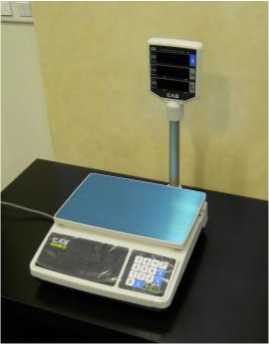

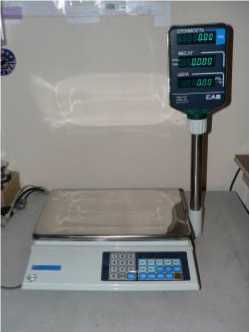

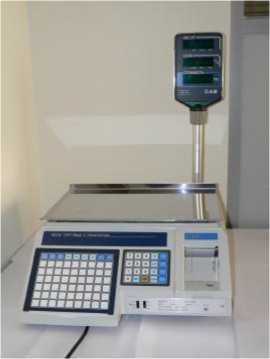

Общий вид весов представлен на рисунке 1.

Весы LP

Весы CL

Весы AP

Рисунок 1 - Общий вид весов

Весы PR

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

- устройство первоначальной установки нуля (Т.2.7.2.4);

- устройство слежения за нулем ( Т.2.7.3);

- устройство предварительного задания массы тары (Т .2.7.5);

- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).

Весы снабжены следующими функциями:

• - расчет стоимости;

• - суммирование стоимости покупок;

• - печать этикеток (весы LP и CL).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее весов. С помощью клавиатуры вводится цена 1 кг товара (или вызывается из памяти), процессором вычисляется его стоимость и также высвечивается на дисплее.

Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Для весов LP и CL предусмотрено исполнение с внешним грузоприемным устройством (LP-X и CL-X).

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой и габаритными размерами.

Обозначение модификаций весов LP имеет вид LP-X1X2X3X4X5X6X7, где: X1- обозначение максимальной нагрузки (Max), в килограммах;

X₂ - X (если присутствует) - внешнее грузоприемное устройство.

X₃ - R (если присутствует) - показывающее устройство расположено на стойке;

X4 - II (если присутствует) - показывающее устройство расположено на стойке, отличающееся формой дисплея от модификации R;

X5 - RS232C (если присутствует) - модуль, реализующий последовательный интерфейсный протокол RS232C;

X6 - 1.6 - дополнительное обозначение модели LP;

X7 - TCP/IP (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP.

Обозначение модификаций весов CL имеет вид CLX1-X2X3X4X5 X6 X7, где: X1 - 5000 (если присутствует) - базовая модель весов;

• - 5000J (если присутствует) - упрощенная модификация весов CL5000 без дополнительного графического дисплея;

• - 7000 (если присутствует) - модификация весов с сенсорным дисплеем;

• - 3000 (если присутствует) - упрощенная модификация весов CL5000 с одним ЖК-дисплеем; X2 - обозначение максимальной нагрузки (Max), в килограммах;

X3 - I (если присутствует) - модификация весов CL5000J с двумя ЖК-дисплеями: основным и дополнительным алфавитно-числовым для индикации названия вызванного товара;

X4 - P, R (если присутствует) - дисплей расположен на стойке;

• - В (если присутствует) - дисплей расположен на корпусе весов;

• - H (если присутствует) - грузоприемное устройство выполнено в виде подвесной платформы, которая через кронштейн передает усилие, создаваемое взвешиваемым грузом, на весоизмерительный датчик, а дисплей расположен на корпусе весов;

• - S (если присутствует) - весы самообслуживания (дополнительная клавиатура для быстрого вызова товаров на стойке весов);

• - D (если присутствует) - клавиатура и дисплей расположены на стойке;

X₅ - X (если присутствует) - внешнее грузоприемное устройство;

Х₆ - TCP/IP (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP;

• - WiFi (если присутствует) - модуль, реализующий интерфейсный сетевой протокол TCP/IP по радиоканалу;

X7 - Memory (если присутствует) - дополнительная плата памяти. Обозначение модификаций весов AP имеет вид AP-X1X2 X3 X4, где:

X1 - обозначение максимальной нагрузки (Max), в килограммах;

X2 - M (если присутствует) - клавиатура с 7 клавишами быстрого вызова товаров из памяти;

• - EX (если присутствует) - клавиатура с 28 клавишами быстрого вызова товаров из памяти; X3 - BT (если присутствует) - грузоприемная платформа увеличенных размеров (440х275 мм).

На маркировочной табличке весов указывают:

• - обозначение типа весов (например, АР-06);

• - класс точности (III);

• - значения Max (Maxi), Min, e (ei);

• - торговую марку изготовителя и его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

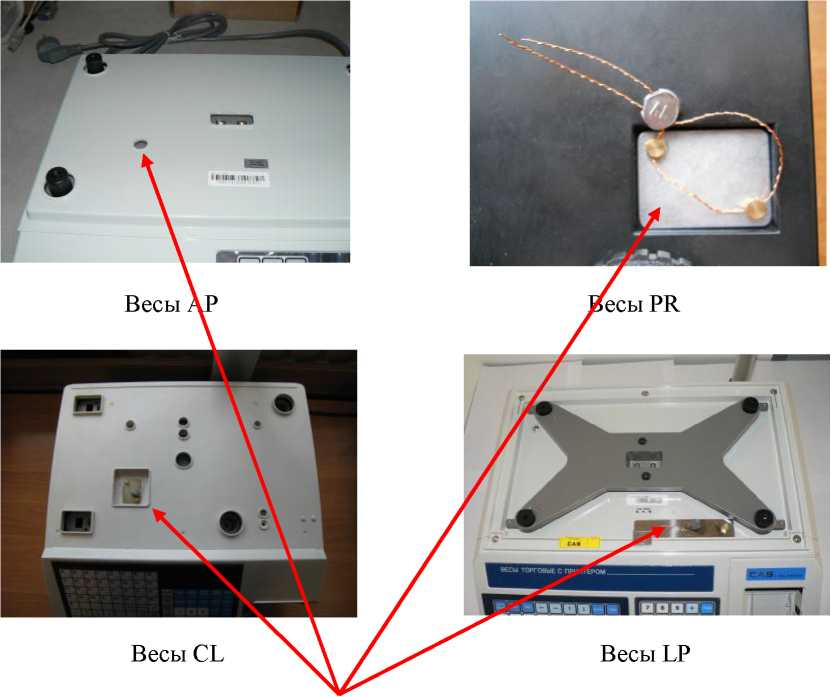

Знак поверки в виде наклейки наносится на лицевую панель индикатора. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

место нанесения свинцовой пломбы

Рисунок 2 - Место пломбировки весов

• 1. Весы.....................................................................................................................................1 шт.

• 2. Руководство по эксплуатации...........................................................................................1 шт.

Таблица 2

Таблица 3 - Метрологические характеристики моделей LP-60X, CL-60X, LP-150X, CL-150XLP 300X, CL-300X, LP-600X, CL-600X с внешним ГПУ весов LP и CL

Таблица 4

лист № 6 всего листов 7 Параметры электрического питания:

напряжение, В.................................................................220⁺¹⁰%_-15%

частота, Гц.....................................................................50±1

Диапазон температур,°С.....................................................от минус 10 до плюс 40
