Конструктивно весы состоят из грузоприемного устройства п-образной формы (далее -ГПУ) и индикатора с клавиатурой и дисплеем на стойке, встроенных в гидравлическую тележку.

Общий вид весов представлен на рисунке 1.

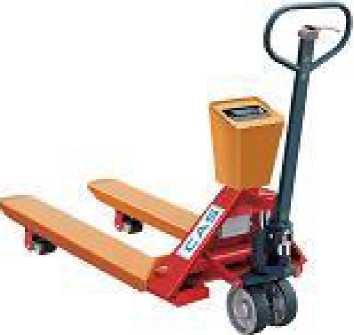

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство уравновешивания тары (Т.2.7.4.1).

Весы снабжены следующей функцией:

• - сигнализация о перегрузке весов.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от встроенной аккумуляторной батареи.

Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e),

Лист № 2 Всего листов 5 а также массой, габаритными размерами и применяемым весоизмерительным прибором. В некоторых модификациях применяются приборы весоизмерительные NT-200A, CI-200A, CI-201A и PDI, производства фирмы «CAS Corporation», Республика Корея (Госреестр № 50968-12).

Обозначение модификаций весов имеет вид CPS-X1X2 где:

Xi - максимальная нагрузка в тоннах.

Х₂ - модель применяемого весоизмерительного прибора (если присутствует). Если отсутствует, применяется весоизмерительный прибор CI-200iASH.

На маркировочной табличке весов указывают:

• - обозначение модели весов;

• - класс точности (III);

• - значения Max, Min, e;

• - торговую марку изготовителя или его полное наименование;

• - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

• - серийный номер;

• - знак утверждения типа;

• - идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора.

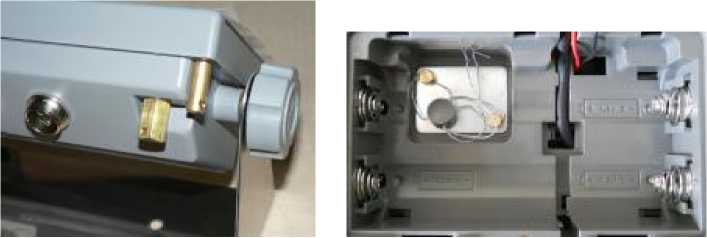

Весы, комплектующиеся прибором весоизмерительным CI-200iASH, имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую не-сбрасываемый счетчик входов в данный режим. Для остальных модификаций схема пломбировки от несанкционированного доступа приведена на рисунке 2.

CPS-XiCI

CPS-XiNT                    CPS-XiPDI

Рисунок 2 - Место пломбировки весов

• 1. Весы....................................................................................................1 шт.

• 2. Руководство по эксплуатации.....................................................................1 шт.

Таблица 1

Таблица 2

Электрическое питание от встроенной аккумуляторной батареи постоянного тока с параметрами:

напряжение, В......................................................................................................6
