Номер по Госреестру СИ: 79465-20
79465-20 Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
( )
Назначение средства измерений:
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785 (далее - АИИС ВГТД-23) предназначена для измерений: давления; температуры; расхода массового и объемного; виброускорения; частоты переменного тока; напряжения постоянного тока; напряжения переменного тока; силы постоянного тока; силы переменного тока, а также для отображения результатов измерений и их регистрации.

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 1

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 2

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 3

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 4

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 5

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 6

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 7

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 8

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 9

Внешний вид.
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
Рисунок № 10
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) АИИС входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в Таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе, автоматизированной информационно-измерительной для испытаний ВГТД стенда НО1785ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 140-2 до 2409 Гц
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Поверка
Поверкаосуществляется по документу МБДА.2432.0302.000 МП «Государственная система обеспечения единства измерений. Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.06.2020 г.
Основные средства поверки:
-
- калибратор процессов, документирующий Fluke 753 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49876-12).
-
- калибратор универсальный Н4-7 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и стойку приборную АИИС.
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Адрес: 141070, г. Королев Московской области, ул. Горького, д. 12, пом. VIII, ком. 3 Телефон: +7 (495) 783-71-59
Факс: +7 (495) 745-98-93
Web-сайт: www.nppmera.ru
E-mail: common@nppmera.ru, info@nppmera.ru
Заявитель
Общество с ограниченной ответственностью «Научно-внедренческий центр «НавгеоТест» (ООО «НВЦ «НавгеоТест»).ИНН 5029102156.
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.
Телефон: +7 (495) 926-07-50, факс: +7 (495) 586-55-88.
Web-сайт: http:// www.navgeotest.ru.
E-mail: navgeotest@yandex.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «ВНИИМС»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная 46
Телефон: +7 (495) 437-99-79
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
Е-mail: office@vniims.ru
Принцип действия АИИС ВГТД-23 основан на передаче измеряемых величин по каналам связи в измерительные модули для цифрового преобразования и регистрации с последующей передачей для отображения средствами вычислительной техники на автоматизированном рабочем месте (АРМ).
Конструктивно АИИС ВГТД-23 состоит из: стойки приборной АИИС, шкафа кроссового АИИС, АРМ АИИС, АРМ «Сервер», статива датчиков давления, комплекса измерения температур MIC-140, комплекта первичных измерительных преобразователей (ПП), комплекта кабелей.
Функционально АИИС ВГТД-23 включает в себя две группы измерительных каналов (ИК).
Первая группа представляет из себя ИК физических величин, состоящих из ПП, преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного MIC-036 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники АРМ АИИС ВГТД-23.
К данной группе относятся:
ИК давления барометрического абсолютного;
ИК давления избыточного и перепада давлений жидких и газообразных сред; ИК температуры жидких и газообразных сред (с ПП терморезистивного типа); ИК температуры газообразных сред (с ПП термоэлектрического типа); ИК расхода жидкостей массового и объемного;
ИК виброускорения;
ИК частоты переменного тока;
ИК напряжения постоянного тока;
ИК напряжения переменного тока; ИК силы постоянного тока;
ИК силы переменного тока.
Вторая группа представляет из себя ИК электрических величин, соответствующих значениям физических параметров, определяемых по градуировочным характеристикам ПП.
К данной группе относятся:
ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА (К);
ИК частоты переменного тока, соответствующей значениям частоты вращения ротора;
ИК силы постоянного тока, соответствующей значению давления;
ИК частоты вращения, соответствующей значениям частоты вращения ротора.
Принцип действия ИК:
- давления барометрического абсолютного основан на передаче измерительного сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
- давления избыточного и перепада давления жидких и газообразных сред основан на передаче измерительного сигнала от преобразователей давлений и перепада давлений измерительных АИР-10 в виде токового сигнала на модуль АЦП МС-114С в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- температуры жидких и газообразных сред (с ПП терморезистивного типа) основан на передаче измерительного сигнала от термопреобразователей сопротивления ДТС214, ТП-9201 в виде значения сопротивления на модуль АЦП MC-227R в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- температуры газообразных сред (с ПП термоэлектрического типа) основан на передаче измерительного сигнала от термоэлектрических преобразователей ТП-2088 в виде напряжения постоянного тока на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
-
- расхода жидкостей массового и объемного основан на передаче измерительных сигналов от счетчиков-расходомеров массовых MicroMotion и ЭМИС-МАСС 260 в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
-
- виброускорения основан на передаче измерительного сигнала от вибропреобразователей АР2038 в виде напряжения переменного тока на модуль АЦП МС-201 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- частоты переменного тока, основан на передаче измерительного сигнала на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения, а частоты переменного тока, соответствующей частоте вращения ротора двигателя основан на передаче измерительного сигнала в виде частоты переменного тока через нормализатор МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- напряжения постоянного тока основан на передаче измерительного сигнала на модуль АЦП МС-227и в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- напряжения переменного тока основан на передаче измерительного сигнала от преобразователей напряжения измерительного CV3-500 в виде сигнала напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- силы постоянного тока основан на передаче измерительного сигнала от преобразователей силы тока измерительных ПИТ-2000(1000)-У-Б40 и ПИТ-200-У-Б40 в виде изменения напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- силы переменного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного ПИТ-200-У-Б40 в виде изменения напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
-
- напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА (К) основан на передаче измерительного сигнала на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
-
- частоты переменного тока, соответствующей значениям частоты вращения ротора основан на передаче измерительного сигнала в виде частоты переменного тока через нормализатор сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- силы постоянного тока, соответствующей значениям давления типа основан на передаче измерительного сигнала в виде токового сигнала на модуль АЦП МС-114С в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- частоты вращения, соответствующей частоте вращения ротора основан на преобразовании частоты зубчатого ферромагнитного колеса, закрепленного на валу агрегата в электрические импульсы, их передачей через нормализатор сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения.
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
-
- запиранием ключом замка на дверях стоек приборных (рисунки 16, 17);
-
- запиранием ключом замка на дверях шкафа кроссового (рисунок 18);
-
- наклеиванием наклеек на двери шкафа кроссового и шкафов и стоек приборных (коммутационных).
Общий вид составных частей средства измерений представлен на рисунках 1-15.

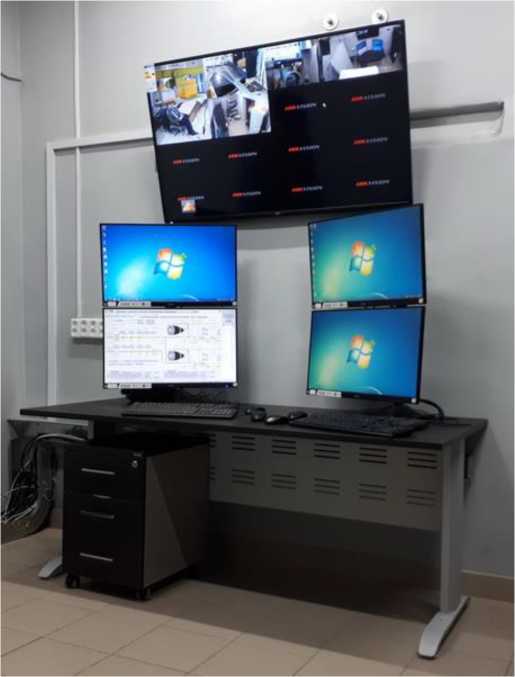

Рисунок 1 - Автоматизированные рабочие места АИИС и Сервер. Вид внешний

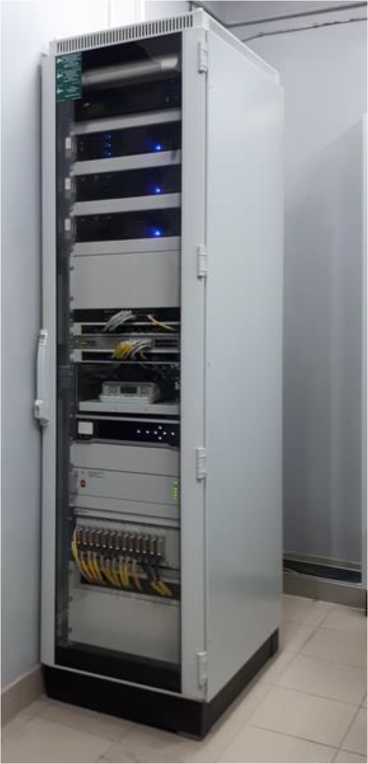

Рисунок 2 - Стойка приборная АИИС. Вид внешний

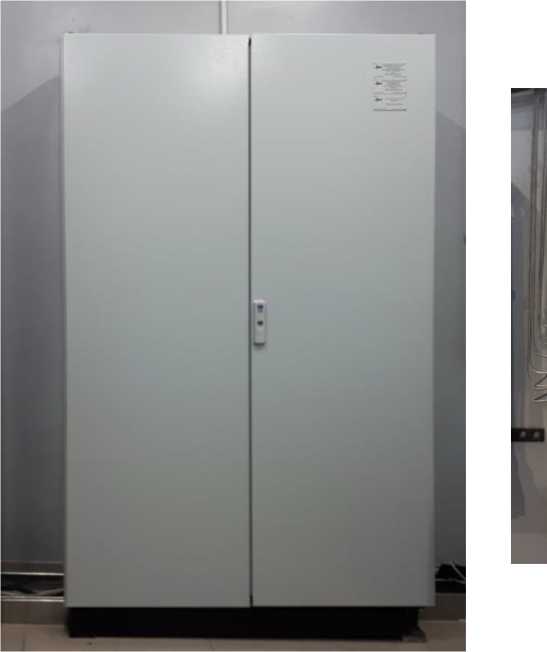

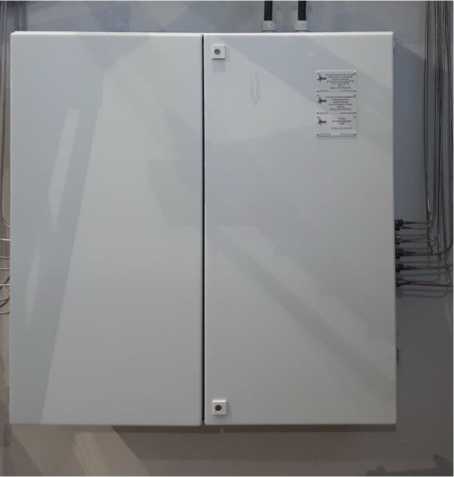

Рисунок 3 - Шкаф кроссовый АИИС. Вид внешний


Рисунок 4 - Статив датчиков давления. Вид внешний

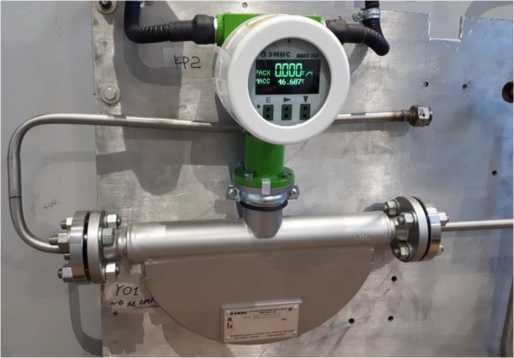

Рисунок 5 - Преобразователь расхода массовый ЭМИС-МАСС 260. Вид внешний

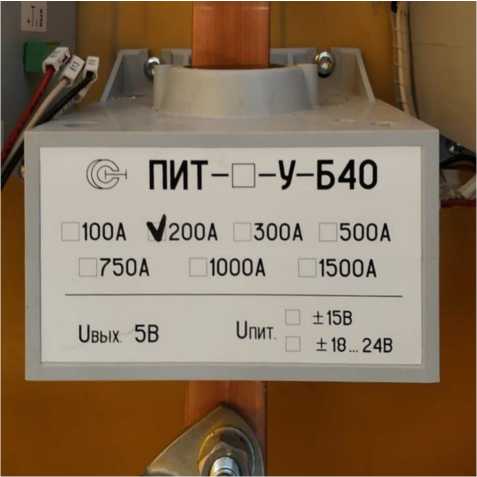

Рисунок 6 - Преобразователи тока ПИТ-
200-У-Б40. Вид внешний

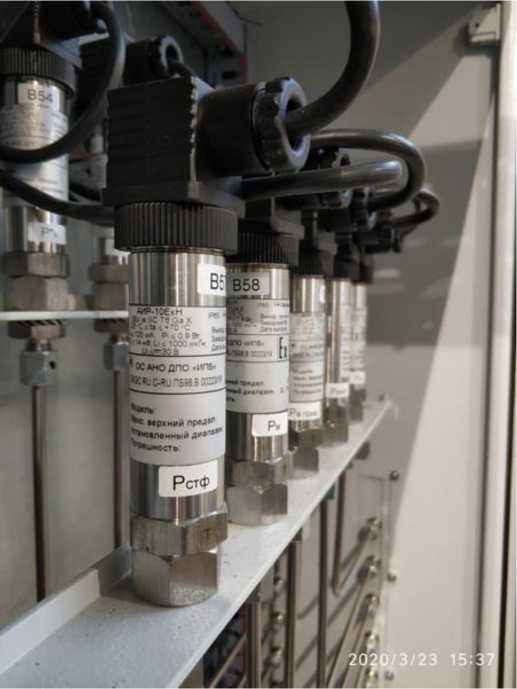

Рисунок 7 - Преобразователи давления избыточного АИР-10. Вид внешний

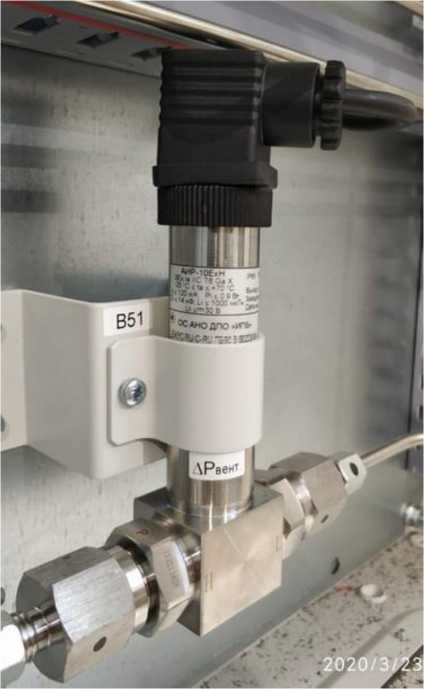

Рисунок 8 - Преобразователь перепада давления АИР-10. Вид внешний

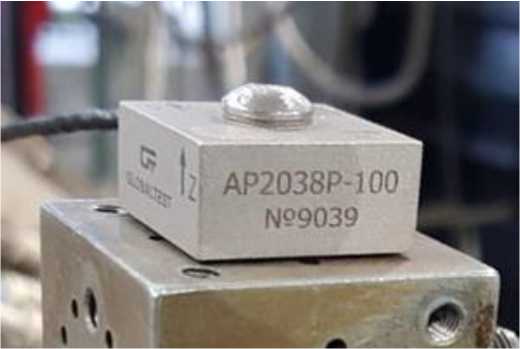

Рисунок 9 - Преобразователь виброускорения АР2038Р. Вид внешний

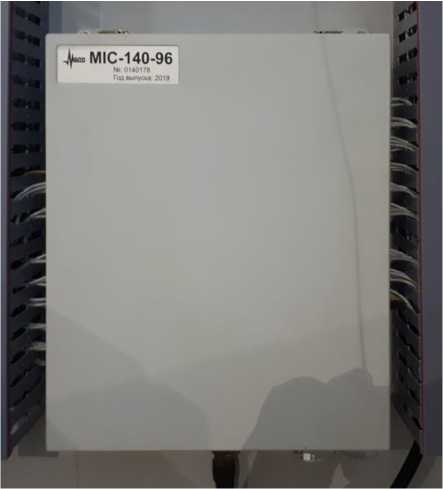

Рисунок 10 - Комплекс измерения темпера
тур MIC-140. Вид внешний

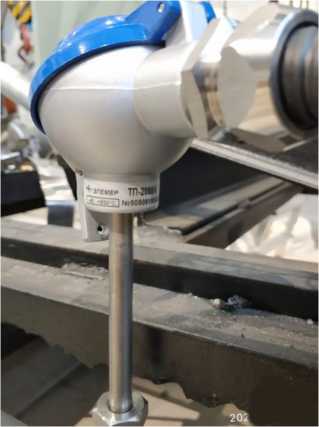

Рисунок 11 - Преобразователь термоэлектриче
ский ТП-2088. Вид внешний

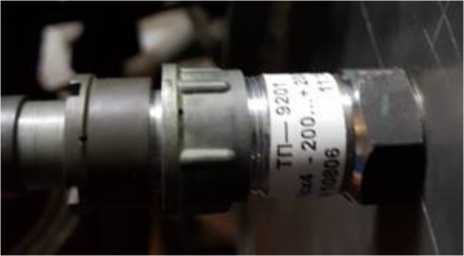

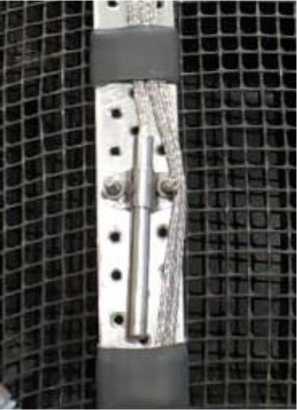

Рисунок 13 - Преобразователь терморезистив
ный ТП-9201. Вид внешний
Рисунок 12 - Преобразователь терморези
стивный ДТС214. Вид внешний

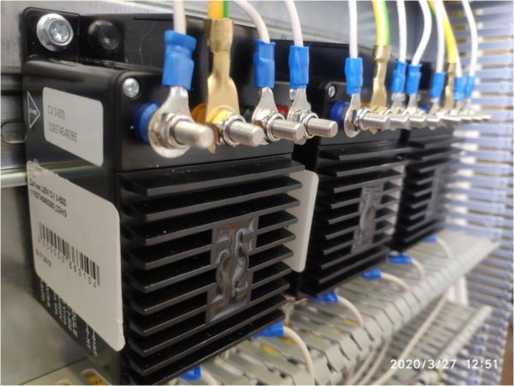

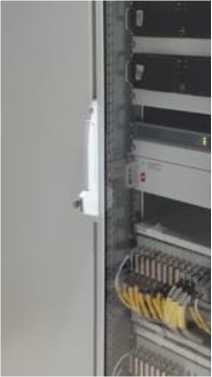

Рисунок 15 - Преобразователи напряжения Рисунок 16 - Замок двери стойки приборной
CV3-500. Вид внешний АИИС. Вид внешний

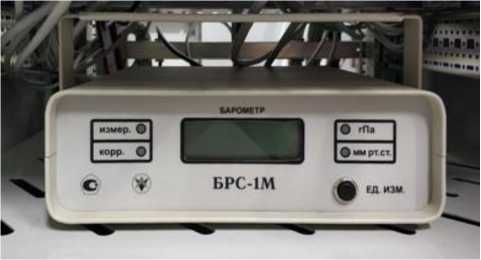

Рисунок 14 - Барометр рабочий сетевой
БРС-1М. Вид внешний

Место запирания
Место нанесения знаков утверждения типа
и поверки___________/

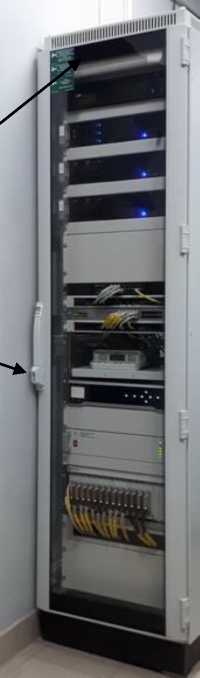

Рисунок 17 - Места расположения знаков утверждения типа и поверки и запирания стойки приборной АИИС

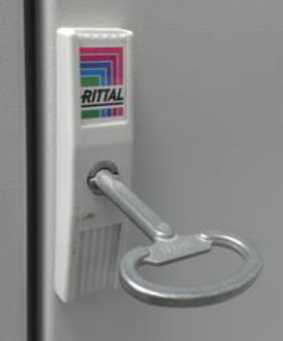

Рисунок 18 - Замок и ключ шкафа кроссового. Вид внешний
Таблица 4 -
|
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт./экз. |
|
1 |
2 |
3 |
|
Система автоматизированная информационно измерительная для испытаний ВГТД стенда НО1785, в том числе первичные и вторичные преобразователи:
-частоты вращения, DSD 2210.01 SHV (74434-19)
|
МБДА.2432.0302.000 |
1 шт. |
|
Программное обеспечение на CD-диске |
- |
1 шт. |
|
Руководство по эксплуатации |
МБДА.2432.0302.000 РЭ |
1 экз. |
|
Формуляр |
МБДА.2432.0302.000 ФО |
1 экз. |
|
Методика поверки |
МБДА.2432.0302.000 МП |
1 экз. |
Метрологические характеристики (МХ) ИК АИИС приведены в таблице 2.
Таблица 2 - МХ ИК АИИС
|
Наименование характеристики (обозначение параметра) |
Значение |
|
ИК давления барометрического абсолютного | |
|
Диапазон измерений давления абсолютного, кПа |
от 94,66 до 104,0 |
|
Пределы допускаемой абсолютной погрешности измерений давления абсолютного, Па |
±67,0 |
|
Количество ИК (Рн(Вн)) |
1 |
|
ИК давления избыточного и перепада давлений жидких и газообразных сред | |
|
Диапазон измерений перепада давления, кПа |
от 0 до 24,5 |
|
Пределы допускаемой, приведенной к верхнему пределу (ВП) погрешности измерений перепадов давления, % |
±0,5 |
|
Количество ИК (ДРотб, ДРпер) |
2 |
|
Диапазон измерений перепада давления, кПа |
от 0 до 34,3 |
|
Пределы допускаемой, приведенной (к ВП) погрешности измерений перепадов давления, % |
±0,5 |
|
Количество ИК (ДРвент) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 98,1 |
|
Пределы допускаемой, приведенной (к ВП) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Рпзк) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 245,2 |
|
Пределы допускаемой, приведенной (к ВП) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Рвен, Рред, Рв прив) |
3 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 392,3 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Рвхвент, Ргорловент, Р*к, Рмспер) |
4 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 392,3 |
|
Пределы допускаемой приведенной к нормированному значению (НЗ) (НЗ=245,2 кПа) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Рвхтопл(Ртв)) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 392,3 |
|
Пределы допускаемой приведенной к НЗ (НЗ=245,2 кПа) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Р*отб, Рмсотб) |
2 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 784,5 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Ртп) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 980,7 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±0,5 |
|
Количество ИК (Ррез1... Ррез4) |
4 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 980,7 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Рстф) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 980,7 |
|
Пределы допускаемой приведенной к НЗ (НЗ=784,5 кПа) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Рм) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 1471,0 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Рт осн) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 2451,7 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Рт1пуск) |
1 |
|
Диапазон измерений давления избыточного, кПа |
от 0 до 3922,7 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % |
±1,0 |
|
Количество ИК (Ртр) |
1 |
|
ИК температуры жидких и газообразных сред | |
|
Диапазон измерений температуры, °С (К) |
от -60 до +70 (от 213 до 343) |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±0,5 |
|
Количество ИК (t н1 t н6) |
6 |
|
Диапазон измерений температуры, °С |
от -40 до +80 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±1,5 |
|
Количество ИК (tEX топл) |
1 |
|
Диапазон измерений температуры, °С |
от -40 до +150 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±1,5 |
|
Количество ИК (Чм) |
1 |
|
Диапазон измерений температуры, °С |
от 0 до 175 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±1,5 |
|
Количество ИК (tiw вых) |
1 |
|
Диапазон измерений температуры, °С |
от -50 до +200 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±1,5 |
|
Количество ИК 0*м) |
1 |
|
Диапазон измерений температуры, °С |
от 0 до 300 |
|
Пределы допускаемой приведенной к НЗ (НЗ=250 °С) погрешности измерений температуры, % |
±1,0 |
|
Количество ИК (б*отб, б'сотб) |
2 |
|
Диапазон измерений температуры, °С |
от 0 до 300 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±1,0 |
|
Количество ИК ^мспер) |
1 |
|
ИК расхода жидкостей массового и объемного | |
|
Диапазон измерений расхода массового, кг/ч |
от 50 до 200 |
|
Пределы допускаемой относительной погрешности измерений расхода массового, % |
±0,5 |
|
Количество ИК (Grona) |
1 |
|
Диапазон измерений расхода объемного, л/ч |
от 65 до 260 |
|
Пределы допускаемой относительной погрешности измерений расхода объемного, % |
±0,7 |
|
Количество ИК (GoTona) |
1 |
|
ИК виброускорения | |
|
Диапазон измерений виброускорения, в диапазоне частот от 653 до 713 Гц, g |
от 0 до 20 |
|
Пределы допускаемой, приведенной (к ВП) погрешности измерений виброускорения, % |
±12 |
|
Количество ИК (g3... ge) |
4 |
|
Диапазон измерений виброускорения, в диапазоне частот от 600 до 713 Гц, g |
от 0 до 20 |
|
Пределы допускаемой, приведенной (к НЗ=10 g) погрешности измерений виброускорения, % |
±12 |
|
Количество ИК (gi, g2) |
2 |
|
ИК частоты переменного тока | |
|
Диапазон измерений частоты переменного тока, Гц |
от 380 до 480 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений частоты, % |
±1,5 |
|
Количество ИК (f) |
1 |
|
ИК напряжения постоянного тока | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 36 |
|
Пределы допускаемой приведенной (к НЗ=30 В) погрешности измерений напряжения постоянного тока, % |
±1,5 |
|
Количество ИК (Urc) |
1 |
|
ИК напряжения переменного тока | |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 250 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока, % |
±2,5 |
|
Количество ИК (Um.. .Um) |
3 |
|
ИК силы постоянного тока | |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 200 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±1,5 |
|
Количество ИК (Jrc2) |
1 |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 800 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±1,5 |
|
Количество ИК (1гс2) |
1 |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 1000 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±1,5 |
|
Количество ИК (Jrc1) |
1 |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 2000 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±1,5 |
|
Количество ИК (1гс1) |
1 |
|
ИК силы переменного тока | |
|
Диапазон измерений силы переменного тока, А |
от 0 до 150 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока, % |
±2,5 |
|
Количество ИК (1гт1... 1гтз) |
3 |
|
ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей термоэлектрического типа ХА (К) | |
|
Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1000 °С, мВ |
от 0 до 41,276 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Количество ИК (t рез 1... t рез^) |
5 |
|
Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1100 °С, мВ |
от 0 до 45,119 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % |
±0,2 |
|
Количество ИК (1:*т) |
1 |
|
Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 800 °С, мВ |
от 0 до 33,275 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±0,2 |
|
Количество ИК (1:*т1,1:*т2) |
2 |
|
Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1300 °С, мВ |
от 0 до 52,410 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % |
±0,2 |
|
Количество ИК 0*г1.. Л*г30) |
30 |
|
ИК частоты переменного тока, соответствующей значениям частоты вращения ротора | |
|
Диапазон измерений частоты переменного тока, соответствующий изменению частоте вращения ротора в диапазоне от 3979 до 43775 об/мин, Гц |
от 8,33 до 91,67 |
|
Пределы допускаемой приведенной к нормированному значению (Н3=83,33 Гц) погрешности измерений частоты, % |
±0,15 |
|
Количество ИК (n1) |
1 |
|
ИК силы постоянного тока, соответствующей значениям давления | |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % |
±0,1 |
|
Количество ИК (1рез1... 1рез5) |
5 |
|
ИК частоты вращения, соответствующей значениям частоты вращения ротора | |
|
Диапазон измерений частоты вращения, соответствующий значениям частоты вращения ротора ГВ в диапазоне (10-120%):
|
от 49,58 до 595,00 |
|
Пределы допускаемой приведенной к нормированному значению (НЗ=495,83 Гц) погрешности измерений частоты, % |
±0,15 |
|
Количество ИК (n2) |
1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
2000 |
|
Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), | |
|
не более: | |
|
- стойка приборная АИИС |
2165х603х803 |
|
- шкаф кроссовый АИИС |
2000x1260x402 |
|
- автоматизированные рабочие место АИИС и Сервер |
800х1600х600 |
|
- статив датчиков давления |
1400х400х400 |
|
- комплекс измерения температур MIC-14 |
390x300x98 |
|
Масса составных частей, кг, не более: | |
|
- стойка приборная АИИС |
176 |
|
- шкаф кроссовый АИИС |
200 |
|
- автоматизированные рабочие места АИИС и Сервер |
24,8 |
|
- статив датчиков давления |
52 |
|
- комплекс измерения температур MIC-140 |
11 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
