Номер по Госреестру СИ: 93559-24
93559-24 Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
(Обозначение отсутствует)
Назначение средства измерений:
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний (далее - Комплекс, КМ АИИС) предназначен для измерений, обработки и регистрации значений сигналов относительного напряжения, сопротивления постоянному току, напряжения и силы постоянного тока, напряжения переменного тока, поступающих с первичных преобразователей (датчиков), а также давления абсолютного и избыточного, виброскорости и виброускорения.

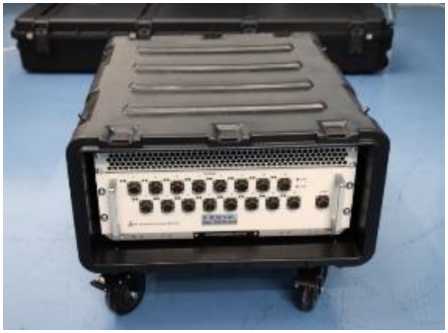

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 1

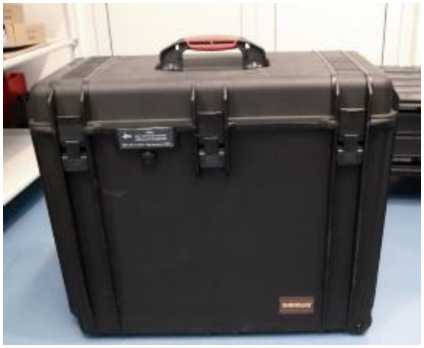

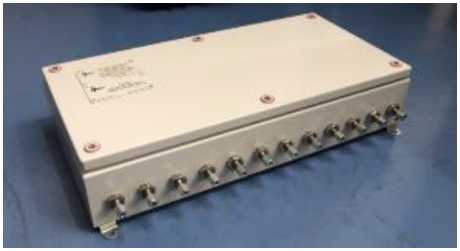

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 2

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 3

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 4

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 5

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 6

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 7

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 8

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 9

Внешний вид.
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний
Рисунок № 10
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система MS Windows 10 «Professional» (64-разрядная).
Функциональное программное обеспечение представлено программой управления комплексом ПО MIC «Recorder», идентификационные данные которого представлены в таблице 1.
Метрологически значимой частью ПО MIC «Recorder» является метрологический модуль scales.dll.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1-
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MIC «Recorder» |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1.4 «Устройство и работа КМ АИИС» руководства по эксплуатации БЛИЖ.401202.100.757 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Г осударственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 - 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей. Общие требования.
Правообладательцентр «МЕРА»
ул. Горького, д. 12,
Акционерное общество «Научно-производственный (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Изготовитель
центр «МЕРА»Акционерное общество «Научно-производственный
(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141002, Московская обл., Мытищинский р-н, г. Мытищи, ул. Колпакова, д. 2, к. 13
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И. Баранова» (ФАУ «ЦИАМ им. П.И. Баранова»)Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
центр «МЕРА»ул. Горького, д. 12,
Акционерное общество «Научно-производственный (АО «НПЦ «МЕРА»)
ИНН 5018085734
Юридический адрес: 141073, Московская обл., г. Королев, помещ. VIII, ком. 3
Телефон: (495)926-07-50
Факс: (495) 745-98-93
E-mail: common@nppmera.ru, info@nppmera.ru
Принцип действия Комплекса основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПП) в измерительные модули комплекса с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно КМ АИИС состоит из автоматизированного рабочего места; кейсов с комплексами измерительными магистрально-модульными; кейсов с устройствами коммутации; кейсов электропитания; статива датчиков давления и комплекта кабелей.
Функционально Комплекс включает в себя следующие измерительные каналы (ИК):
-
- ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований ПП термоэлектрического типа;
-
- ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований ПП терморезистивного типа;
-
- ИК давления абсолютного, избыточного;
-
- ИК напряжения переменного тока в диапазоне частот до 60 кГц;
-
- ИК напряжения переменного тока в диапазоне частот до 50 кГц;
-
- ИК напряжения постоянного тока;
-
- ИК силы постоянного тока;
-
- ИК относительного напряжения тензодатчиков;
-
- ИК вибрации.
ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований ПП термоэлектрического типа
Принцип действия ИК основан на передаче измерительного сигнала от термоэлектрических преобразователей (не входят в состав КМ АИИС) в виде термо-ЭДС на модуль ввода MIC-140. В ИК на базе комплекса измерения температур MIC-140 (рег. № 46517-21) термо-ЭДС термопар измеряется встроенным в MIC-140 измерительным модулем путем преобразования ее в цифровой код измеряемой температуры и поступают на Prom PC для дальнейшей обработки и отображения полученных значений температур с учетом градуировочной характеристики датчика температуры «холодного» спая», установленного в корпусе MIC-140.
ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований ПП терморезистивного типа
Принцип действия ИК основан на передаче измерительного сигнала от термопреобразователей сопротивления (не входят в состав КМ АИИС) в виде изменения величины сопротивления на модуль MR-227R3 в MIC-236 (рег. № 46517-21)
для преобразования в цифровой код с последующей передачей на Prom PC.
Измеряемые сигналы поступают от датчиков через клеммные подключения ХТ03 Кейс-панели 236.
Используемые в ИК модули МК-227К3 предназначены для работы с датчиками, имеющими значения термосопротивлений в диапазоне от 0 до 200 Ом.
Метод измерения основан на функциональной зависимости сопротивления резистивного датчика от температуры окружающей среды. Сигналы от термопреобразователей посредством соединительных линий через модуль коммутации подаются на модули измерения сопротивлений типа MR-227R3, преобразуются в цифровой код и поступают на Prom PC для дальнейшей обработки и отображения полученных значений температур с учетом градуировочной характеристики датчика.
Все каналы имеют индивидуальную гальваническую развязку и независимые источники питания с применением компенсации сопротивления сигнальных кабелей.
ИК давления абсолютного, избыточного
Принцип действия ИК основан на измерении модулями сканера давления MIC-170 (рег. № 70294-18), в корпусе которого установлено 16 измерительных модулей. К зоне измерения давления датчики подключены через отдельные трубки диаметром 1/8 дюйма. Измерительные модули имеют датчики температуры, показания которых используются для компенсации температурной зависимости датчиков давления. Комплекс последовательно опрашивает измерительные каналы давления и температуры, обрабатывает сигналы и передает данные в цифровом виде на Prom PC.
ИК напряжения переменного тока в диапазоне частот до 60 кГц
ИК используется для подключения каналов измерения вибрации и основан на передаче измерительного сигнала от датчиков в виде изменения величины напряжения на модуль МХ-228 в MIC-553 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
Измеряемые сигналы поступают на кабельные вводы кабеля К15, подключенного к панели А26 Кейса MIC- 553.
ИК напряжения переменного тока в диапазоне частот до 50 кГц
ИК используется для подключения каналов пульсации давления воздуха и основан на передаче измерительного сигнала от датчиков в виде изменения величины напряжения на модуль МR-202 в MIC-236 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
Измеряемые сигналы поступают на кабельные вводы кабеля К37 подключенного к панели А42.1 Кейса MIC- 236.
ИК напряжения постоянного тока
ИК основан на передаче измерительного сигнала от преобразователей в виде изменения напряжения (от 0 до 10 В) на модуль АЦП МR-114 в MIC-236 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
ИК силы постоянного тока
ИК используется для подключения каналов измерения давления воздуха и жидкостей и основан на передаче измерительного сигнала от преобразователей давлений типа АИР в виде изменения токового сигнала (от 4 до 20 мА) на модуль АЦП МR-114С2 в MIC-236 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
Измеряемые сигналы поступают от датчиков через клеммные подключения ХТ03 Кейс-панели 236.
ИК относительного напряжения тензодатчиков
ИК основан на передаче измерительного сигнала от тензодатчиков модуль АЦП МХ-340 в MIC-553 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
Измеряемые сигналы поступают от тензометрических датчиков через клеммные подключения ХТ01, ХТ02 соответственно Кейс-панель 340-1 и Кейс-панель 340-2, подключаемых по мостовой, полумостовой, четвертьмостовой схемам или одиночного тензорезистора.
ИК вибрации
ИК основан на преобразовании аналоговых сигналов от вибропреобразователей пьезоэлектрического типа при помощи усилителя заряда МЕ-918 в напряжение, поступающее на модуль МХ-228 в MIC-553 (рег. № 46517-21) для преобразования в цифровой код с последующей передачей на Prom PC.
Общий вид составных частей КМ АИИС представлен на рисунках 1 - 21.
Заводской номер (№ 001) наносится в форме информационной таблички на кейс измерительного оборудования (рисунок 19) в виде цифрового обозначения указан в формуляре БЛИЖ.401202.100.757 ФО.
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам КМ АИИС обеспечивается:
-
- ограничением доступа к месту расположения Комплекса;
-
- запиранием кейсов (рисунки 20 - 21).
Место нанесения зь^а утверждония типа

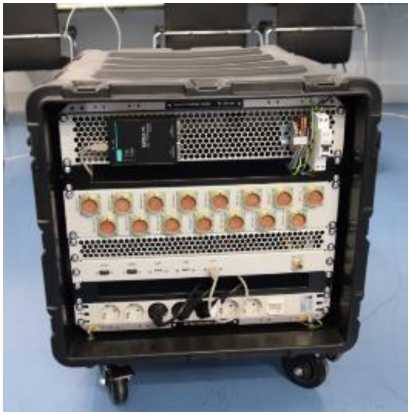

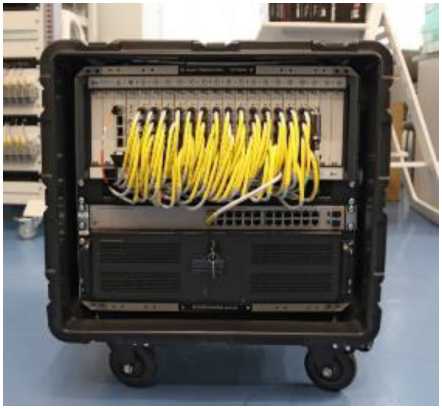

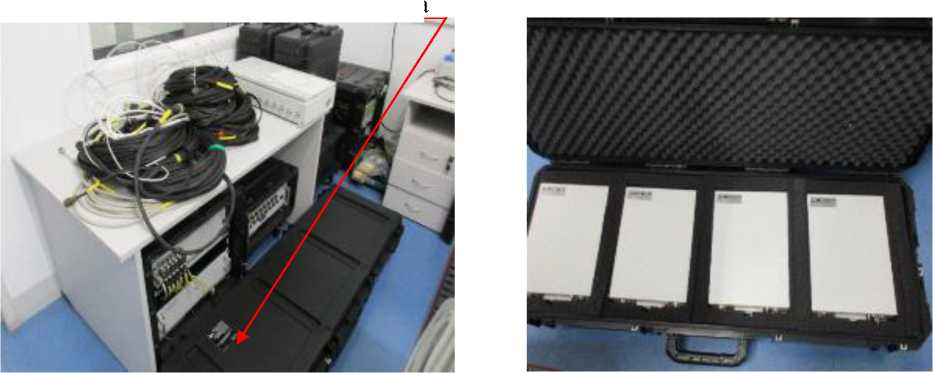

Рисунок 1 - Стойка. Вид внешний спереди Рисунок 2 - Стойка. Вид внешний сзади
Рисунок 3 - Статив датчиков давления
БЛИЖ.408320.136.187

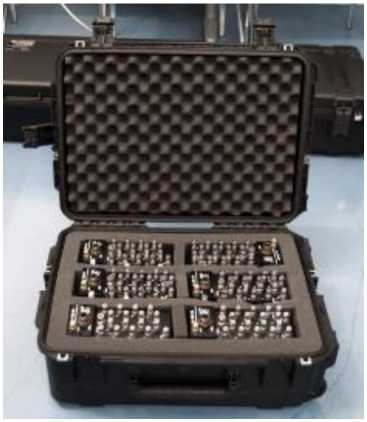

Рисунок 4 - Кейс транспортировочный
MIC-140 БЛИЖ.408310.002.116

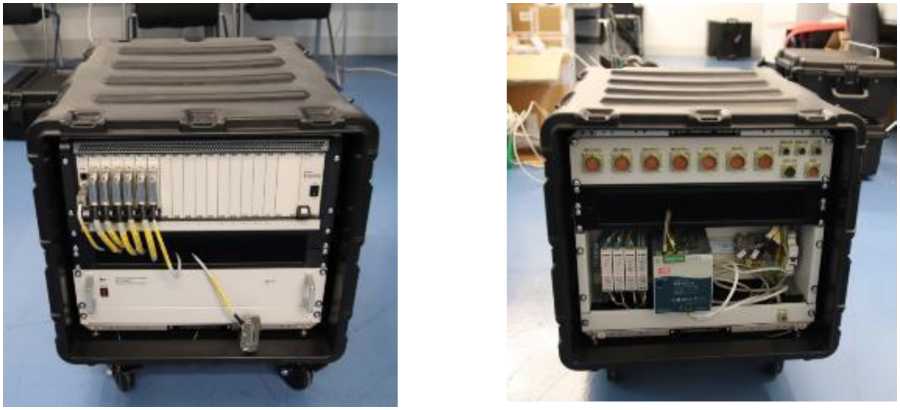

Рисунок 5 - Кейс MIC-553
БЛИЖ.408310.002.113. Вид сзади
Рисунок 6 - Кейс MIC-553
БЛИЖ.408310.002.113. Вид спереди

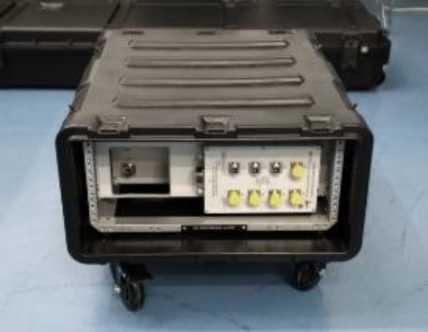

Рисунок 7 - Кейс MIC-236
БЛИЖ.408310.002.113. Вид спереди
Рисунок 8 - Кейс MIC-236
БЛИЖ.408310.002.113. Вид сзади
Рисунок 9 - Кейс МВР
БЛИЖ.408310.002.110. Вид спереди
Рисунок 10 - Кейс МВР
БЛИЖ.408310.002.110. Вид сзади
Рисунок 11 - Кейс транспортировочный
MIC-170 БЛИЖ.408310.002.117

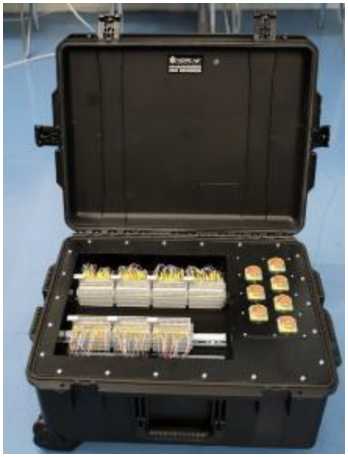

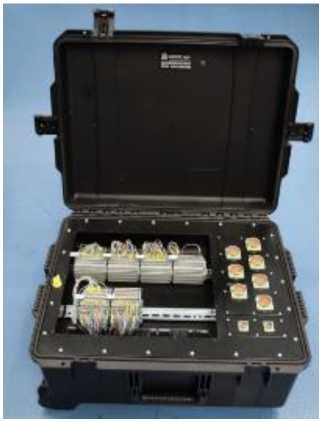

Рисунок 12 - Кейс-панель 236
БЛИЖ.408310.002.114

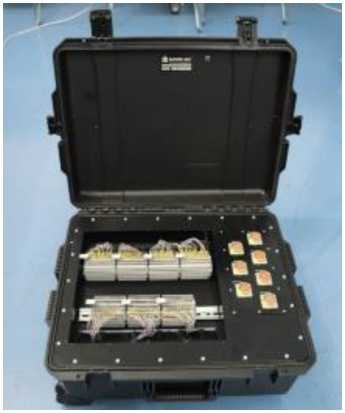

Рисунок 13 - Кейс-панель 340-1
БЛИЖ.408310.002.111
Рисунок 14 - Кейс-панель 340-2
БЛИЖ.408310.002.111-01

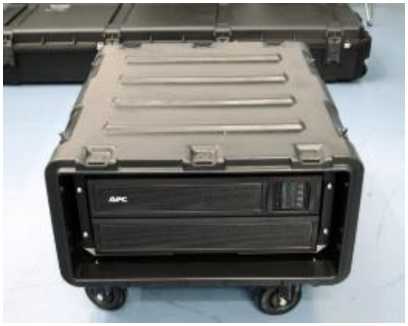

Рисунок 15 - Кейс электропитания
БЛИЖ.408310.002.115

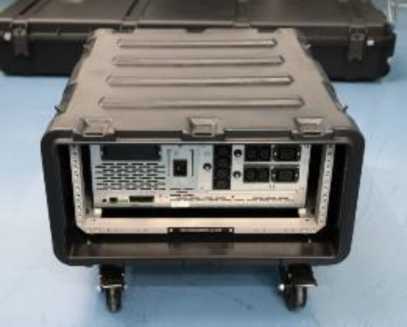

Рисунок 16 - Кейс электропитания
БЛИЖ.408310.002.115

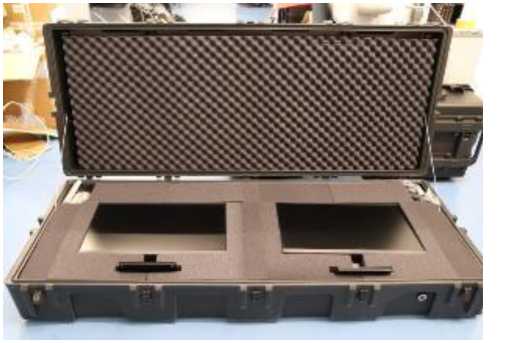

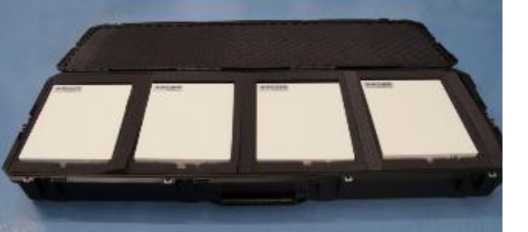

Рисунок 17 - Кейс мониторов
БЛИЖ.408310.002.118
Рисунок 18 - Кейс для кабельной продукции

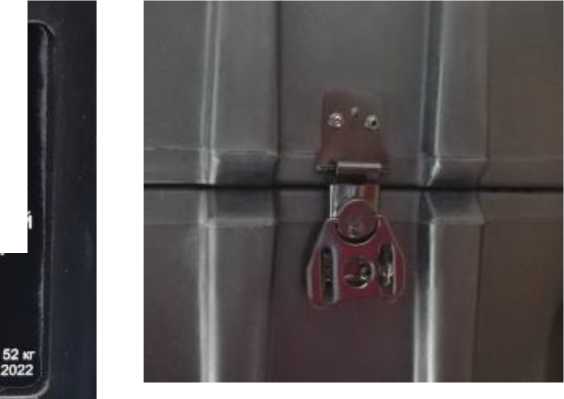

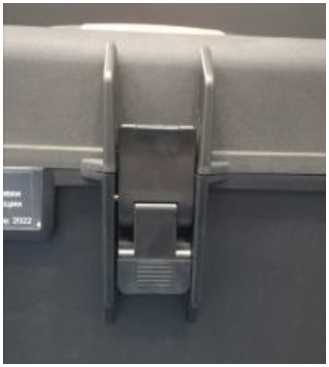

Рисунок 20 - Механизм запирания кейса

Комплекс мобильный автоматизированной информационноизмерительной системы для стендовых испытаний БЛИЖ.401202.100.757 Зав. Nq 001
Кейс MIC-236 БЛИЖ.408310.002.113
Масса (иггго: Геш выпуска;
Зм. Nt 275706
Рисунок 19 - Информационная табличка
Рисунок 21 - Механизм запирания кейса
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во, шт./экз. |
|
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний в составе: |
БЛИЖ.401202.100.757 |
1 |
|
Комплект кабелей |
БЛИЖ.402490.018.419 |
1 |
|
Кейс MBP |
БЛИЖ.408310.002.110 |
1 |
|
Кейс-панель 340-1 |
БЛИЖ.408310.002.111 |
1 |
|
Кейс-панель 340-2 |
БЛИЖ.408310.002.111-01 |
1 |
|
Кейс MIC-553 |
БЛИЖ.408310.002.112 |
1 |
|
Кейс MIC-236 |
БЛИЖ.408310.002.113 |
1 |
|
Кейс-панель 236 |
БЛИЖ.408310.002.114 |
1 |
|
Кейс электропитания |
БЛИЖ.408310.002.115 |
1 |
|
Кейс MIC-140 транспортировочный |
БЛИЖ.408310.002.116 |
1 |
|
Кейс MIC-170 транспортировочный |
БЛИЖ.408310.002.117 |
1 |
|
Кейс мониторов транспортировочный |
БЛИЖ.408310.002.118 |
1 |
|
Статив датчиков давления |
БЛИЖ.408320.136.187 |
1 |
|
MIC-170v2.5 Измеритель давления |
БЛИЖ.421200.100.006-01.02 |
2 |
|
MIC-170v2.5 Измеритель давления |
БЛИЖ.421200.100.006-02.10 |
4 |
|
MIC-140-96 Комплекс измерения температур |
БЛИЖ.422212.140.001 |
4 |
|
Автоматизированное рабочее место |
БЛИЖ.401350.012.067 |
1 |
|
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний. Формуляр |
БЛИЖ.401202.100.757 ФО |
1 |
|
Комплекс мобильный автоматизированной информационно-измерительной системы для стендовых испытаний. Руководство по эксплуатации |
БЛИЖ.401202.100.757 РЭ |
1 |
|
Методика поверки |
- |
1 |
Основные метрологические и технические характеристики КМ АИИС приведены в таблицах 2, 3.
Таблица 2 -
КМ АИИС
|
№ п/п |
Обозначение параметра |
Название параметра |
Диапазон измерения |
° о ю S S о к ей « И |
Предел допускаемой погрешности |
|
ИК напряжения постоянного тока, соотве преобразований ПП |
тствующего значениям температуры в диапазоне термоэлектрического типа | ||||
|
1 |
tт1-tт384 |
Напряжение постоянного тока |
от -9,5 до +66,5 мВ |
384 |
Y: ± 0,5 % от ДИ |
таблицы 2
|
№ п/п |
Обозначение параметра |
Название параметра |
Диапазон измерения |
о о m 2 2 о к ей W И |
Предел допускаемой погрешности |
|
ИК сопротивления постоянному току, соответствующего значениям температуры в диапазоне преобразований ПП терморезистивного типа | |||||
|
2 |
tR1-tR16 |
Сопротивление постоянному току |
от 10 до 200 Ом |
16 |
Y: ± 0,15 % от ВП |
|
ИК давления абсолютного, избыточного | |||||
|
3 |
Рабс1-Рабс32 |
Абсолютное давление |
от 0 до 0,104 МПа |
32 |
y: ± 0,3 % от ВП |
|
4 |
Ризб1-Ризб64 |
Избыточное давление |
от 0 до 0,6 МПа |
64 |
Y: ± 0,3 % от ВП |
|
ИК напряжения переменного тока в диапазоне частот до 60 кГц | |||||
|
5 |
g1-g8 |
Напряжение переменного тока в диапазоне частот до 60 кГц |
от -10 до +10 В |
8 |
Y: ± 0,5 % от ВП |
|
ИК напряжения переменного тока в диапазоне частот до 50 кГц | |||||
|
6 |
J1-J4 |
Напряжение переменного тока в диапазоне частот до 50 кГц |
от -10 до +10 В |
4 |
Y: ± 0,5 % от ВП |
|
ИК напряжения постоянного тока | |||||
|
7 |
U1-U16 |
Напряжение постоянного тока |
от 0 до 10 В |
16 |
Y: ± 0,1 % от ВП |
|
ИК силы постоянного тока | |||||
|
8 |
I1-I32 |
Сила постоянного тока |
от 4 до 20 мА |
32 |
Y: ± 0,1 % от ВП |
|
ИК относительного напряжения тензодатчиков | |||||
|
9 |
НГт-ензо!-dUтензо56 |
Относительное напряжение |
от -60 до +60 мВ/В |
56 |
Y: ± 1 % от ВП |
|
ИК вибрации | |||||
|
10 |
V1-V8 |
Амплитудное значение виброскорости в полосе частот 10-1000 Гц |
от 0 до 100 мм/с |
8 |
Y: ± 12 % от ВП |
|
11 |
G1-G8 |
Амплитудное значение виброскорости в полосе частот 10-40 Гц |
от 0 до 100 мм/с |
8 |
Y: ± 12 % от ВП |
|
12 |
A1-A8 |
Амплитудное значение виброускорения в полосе частот 10-5000 Гц |
от 0 до 180 м/с2 |
8 |
Y: ± 12 % от ВП |
|
13 |
V9-V12 |
Амплитудное значение виброскорости в полосе частот 10-1000 Гц |
от 0 до 100 мм/с |
4 |
Y: ± 12 % от ВП |
|
14 |
G9-G12 |
Амплитудное значение виброскорости в полосе частот 10-40 Гц |
от 0 до 100 мм/с |
4 |
Y: ± 12 % от ВП |
Окончание таблицы 2
|
№ п/п |
Обозначение параметра |
Название параметра |
Диапазон измерения |
о о m 2 2 о к ей |
Предел допускаемой погрешности |
|
15 |
A9-A12 |
Амплитудное значение виброускорения в полосе частот 10-5000 Гц |
от 0 до 180 м/с2 |
4 |
у: ± 12 % от ВП |
|
Примечания:
| |||||
Таблица 3 - Основные технические
системы
|
Наименование характеристики |
Значение |
|
Параметры электрического питания аппаратуры КМ АИИС: | |
|
- напряжение питания от сети переменного тока, В |
230 ± 23 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
3000 |
|
Рабочие условия эксплуатации КМ АИИС для оборудования: | |
|
от +5 до +40 от +15 до +25 от 30 до 80 от 84 до 113 |
|
Габаритные размеры основных элементов КМ АИИС (высота/ширина/глубина) мм, не более: | |
|
- кейс MIC-553 |
575/789/522 |
|
- кейс MIC-236 |
575/789/522 |
|
- кейс МВР |
559/789/300 |
|
- кейс-панель 340-1 |
559/789/300 |
|
- кейс-панель 340-2 |
559/789/300 |
|
- кейс-панель 236 |
624/496/295 |
|
Масса основных элементов КМ АИИС, кг, не более: | |
|
- кейс MIC-553 |
66,5 |
|
- кейс MIC-236 |
52 |
|
- кейс МВР |
33 |
|
- кейс-панель 340-1 |
13,5 |
|
- кейс-панель 340-2 |
14 |
|
- кейс-панель 236 |
3,5 |
|
Показатели надежности: | |
|
Средняя наработка между отказами, ч |
2000 |
|
Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 3 часа при одновременной работе не более 5 комплексов MIC |
0,9985 |
