Номер по Госреестру СИ: 89539-23
89539-23 Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200
(Обозначение отсутствует)
Назначение средства измерений:
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200 (далее - Системы, ИИС АПД-200) предназначены для измерений: крутящего момента силы; частоты вращения валов двигателя; расхода топлива; прокачки масла; температуры поверхностей, газообразных и жидких сред; абсолютного и избыточного давлений газообразных и жидких сред; относительной влажности воздуха; виброскоростей; напряжения и силы постоянного тока; а также для отображения результатов измерений и расчетных величин и их регистрации в ходе проведения испытаний поршневых двигателей.

Внешний вид.
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200
Рисунок № 1

Внешний вид.
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200
Рисунок № 2
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные функционального ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Параметры, измеряемые при испытаниях авиационных поршневых двигателей с применением систем информационно-измерительной мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200. Методика (метод) измерений. МИ-АПД-200». Свидетельство об аттестации № 3/RA.RU.311343-2022 от 11 августа 2022 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 • 10-1-1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений (ГСИ). Метрологическое обеспечение измерительных систем. Основные положения;
ОТУ-2018 «Двигатели авиационные серийные для воздушных судов. Изготовление, ремонт, приемка и поставка. Общие технические условия».
Правообладатель
Акционерное общество «Уральский завод гражданской авиации» (АО «УЗГА»)
ИНН 6664013640
Юридический адрес: 620025, Свердловская обл., город Екатеринбург, ул. Бахчиванджи, д. 2г
Телефон: (343) 295-51-51, +7 (343) 295-55-15, +7 (343) 295-54-71
Факс: (343) 256-64-77, (343) 256-69-96
Адрес в Интернете: www.uwca.ru
E-mail: uwca@uwca.ru
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА» (АО «НПЦ «МЕРА») ИНН 5018085734Адрес: 141070, Московская обл., г. Королев, ул. Горького, д. 12, помещ. VIII, ком. 3 Телефон: (495) 783-71-59
Факс: (495) 745-98-93
Web-сайт: www.nppmera.ru
E-mail: common@nppmera.ru, info@nppmera.ru
Испытательный центр
Государственный научный центр Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)
Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: (499) 763-61-67
Факс: (499) 763-61-10
Адрес в Интернете: www.ciam.ru
E-mail: info@ciam.ru
Правообладатель
Акционерное общество «Уральский завод гражданской авиации» (АО «УЗГА»)
ИНН 6664013640
Юридический адрес: 620025, Свердловская обл., город Екатеринбург, ул. Бахчиванджи, д. 2г
Телефон: (343) 295-51-51, +7 (343) 295-55-15, +7 (343) 295-54-71
Факс: (343) 256-64-77, (343) 256-69-96
Адрес в Интернете: www.uwca.ru
E-mail: uwca@uwca.ru
Принцип действия ИИС АПД-200 основан на преобразовании измеряемых величин первичными преобразователями в электрические величины и передаче их через коммуникационные элементы от первичных преобразователей в измерительные модули для цифрового преобразования с последующей передачей для отображения и регистрации средствами вычислительной техники на станции сбора данных.
Конструктивно ИИС АПД-200 состоит из: стойки приборной, шкафа кроссировочного, станции сбора данных, комплекта первичных измерительных преобразователей (ПИП), комплекта кабелей.
Функционально ИИС АПД-200 включает в себя измерительные каналы (ИК) физических величин, состоящих из первичных измерительных преобразователей (ПИП), преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их через коммуникационные элементы в измерительные модули комплекса измерительно-вычислительного MIC-236 для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники на станции сбора данных.
ИИС АПД-200 реализует следующие ИК:
-
- ИК крутящего момента силы;
-
- ИК частот вращения валов двигателя;
-
- ИК расхода топлива;
-
- ИК прокачки масла;
-
- ИК абсолютных и избыточных давлений газообразных и жидких сред;
-
- ИК температур в диапазоне преобразования ПИП термоэлектрического типа;
-
- ИК температур в диапазоне преобразования ПИП терморезистивного типа;
-
- ИК СКЗ виброскорости;
-
- ИК напряжения постоянного тока;
-
- ИК силы постоянного тока;
-
- ИК температуры и относительной влажности атмосферного воздуха.
Принцип действия ИК крутящего момента силы основан на формировании ПИП МА20-500 электрического сигнала, пропорционального моменту крутящему силы, с последующим преобразованием этого сигнала блоком Т42 в цифровую форму и передачей цифровых кодов через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации;
Принцип действия ИК частот вращения валов двигателя основан на передаче измерительного сигнала от преобразователя частоты вращения МЭД-1 в виде изменения частоты прямоугольных импульсов на модуль АЦП MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК массового расхода топлива основан на формировании измерительного сигнала преобразователем расхода массового Rheonik RHM02L кориолисовского, переводе сигнала измерительным преобразователем Rheonik RHK26 в цифровую форму и передаче кодов через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации;
Принцип действия ИК расхода объемного (прокачки) масла основан на передаче измерительного сигнала от преобразователя расхода объемного ТПРГ20-8-1 в виде изменения частоты переменного тока через нормализатор сигналов МЕ-402 на модуль MR-452 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК абсолютных и избыточных давлений газообразных и жидких сред основан на передаче измерительного сигнала от преобразователей давлений МИДА в виде изменения токового сигнала на модуль АЦП МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации; ИК барометрического давления реализован с помощью барометра рабочего сетевого БРС-1М цифровой сигнал с которого поступает через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации;
Принцип действия ИК температуры в диапазоне преобразования ПИП термоэлектрического типа основан на передаче измерительного сигнала от термоэлектрических преобразователей КТХА в виде изменения напряжения постоянного тока на модуль аналогового ввода ОВЕН МВ210-101 и далее, в виде цифрового кода через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации;
Принцип действия ИК температуры в диапазоне преобразования ПИП терморезистивного типа (термометров сопротивления) основан на передаче измерительного сигнала от термопреобразователей сопротивления в виде изменения величины сопротивления на модуль МR-227R5 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК СКЗ виброскорости основан на передаче измерительного сигнала от преобразователя виброскорости AV02-01-0,08 в виде изменения величины постоянного тока на модуль МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК напряжения постоянного тока основан на передаче сигнала с выхода генератора на модуль MR-227U2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК силы постоянного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного ПИТ-150-У-4/20-Б14 в виде изменения токового сигнала на модуль АЦП МR-114С2 в MIC-236 для преобразования в цифровой код с последующей передачей на станцию сбора данных для отображения и регистрации;
Принцип действия ИК температуры и относительной влажности атмосферного воздуха основан на передаче измерительного сигнала от термогигрометра ИВТМ-7 в виде цифрового кода через преобразователь интерфейсов MOXA IANport 5450А и локальную сеть в станцию сбора данных для отображения и регистрации.
По условиям эксплуатации системы удовлетворяют требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Заводские номера (001 и 002) указываются в формулярах МБДА.2761.0301.000 ФО и МБДА.2761.0302.000 ФО и наносятся на идентификационные таблички (маркировочные знаки изготовителя), расположенные на верхних левых частях шкафов коммутационных (рисунок 2).
Нанесение знака поверки на ИИС АПД-200 не предусмотрено.
Защита от несанкционированного доступа к компонентам Систем обеспечивается:
-
- ограничением доступа к месту установки систем;
-
- запиранием стойки (рисунок 2);
-
- запиранием ключом замка на дверях стойки приборной (рисунок 4);
-
- запиранием ключом замка на дверях шкафа кроссировочного (рисунок 3);
Общий вид составных частей средства измерений представлен на рисунках 1-4.

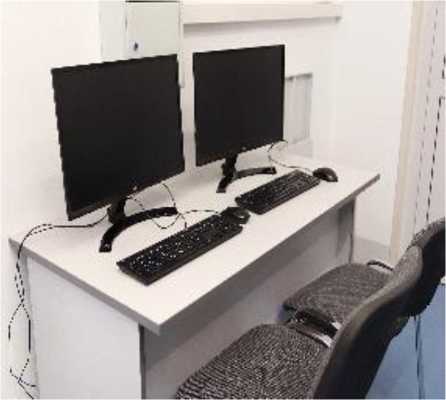

Рисунок 1 - Станция сбора данных и отображения. Вид общий
Система автоматизированная "
Цс/>о информационно-измерительная ▼ ■ для винтового стенда,
предназначенного для испытаний поршневых двигателей мощностью до 200л.с.
5ЛИЖ.401202.100.613
4* Зав. № 001
Год выпуска 2020
4к Зав №261302
Год выпуска 2020 4»
Рисунок 2 - Информационные таблички
Информационные таблички
Места запирания

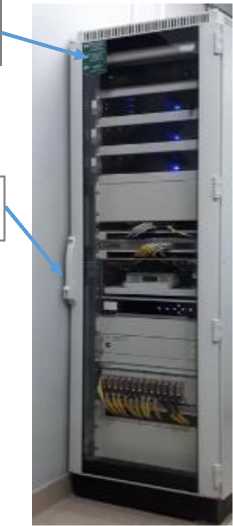

Рисунок 3 - Стойка приборная ИИС АПД- Рисунок 4 - Стойка приборная ИИС АПД-
200. Вид общий 200. Вид общий
Таблица 4 -
|
Наименование (номер в ФИФ ОЕИ) |
Обозначение |
Кол-во, шт./экз. |
|
1 |
2 |
3 |
|
Системы информационно-измерительные мобильного винтового испытательного стенда для авиационных поршневых двигателей типа АПД-200 зав. № 001 и № 002, в том числе первичные и вторичные преобразователи: Измеритель крутящего момента силы МА20 (76230-19), 1 шт.; Датчик частоты вращения МЭД-1 (64257-16), 3 шт.; Расходомер-счетчик массовый RHM02L (79411-20), 1 шт.; Турбинный преобразователь расхода геликойдный ТПРГ20-8-1 (23153-14), 1шт.; Датчики давления МИДА-13П (17636-17), 6 шт.; Датчики температуры с НСХ 100П/Ри00 по ГОСТ 66512009, 12 шт.; Датчики температуры КТХА (75207-19), 6 шт.; Измеритель влажности и температуры ИВТМ-7 (7139418), 1шт.; Преобразователи виброскорости AV02 (75727-19), 6 шт.; Преобразователи силы тока измерительные ПИТ (7491019), 2 шт.; Модуль аналогового ввода МВ210-101 (76920-19), 1шт.; Барометр рабочий сетевой БРС-1М (16006-97), 1шт.; Комплекс измерительный магистрально-модульный MIC236 (46517-21), 1шт. |
МБДА.2747.0300.000 |
1 шт. |
|
Руководство по эксплуатации |
МБДА.2747.0301.000 РЭ |
1 экз. |
|
Руководство по эксплуатации |
МБДА.2747.0302.000 РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Метрологические характеристики (МХ) ИК ИИС АПД-200 приведены в таблице 2.
Таблица 2 - Метрологические характеристики ИИС АПД-200
|
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений (показаний) |
Пределы допускаемой погрешности |
Кол-во ИК |
|
1 |
2 |
3 |
4 |
5 |
|
Крутящий момент силы |
Крутящий момент силы |
от 50 до 1000 Н^м* |
у: ± 0,5 % от ВП в диапазоне от 0 до 250 Н^м; 6: ± 0,5 % от ИЗ в диапазоне от 250 до 1000 Н^м |
1 |
|
от 60 до 1200 Н^м** |
у: ± 0,5 % от ВП в диапазоне от 60 до 300 Н^м; 6: ± 0,5 % от ИЗ в диапазоне от 300 до 1200 Н^м | |||
|
Частота вращения вала двигателя |
Частота вращения |
от 120 до 6000 об/мин |
6: ± 0,2 % от ИЗ |
1 |
|
Расход топлива |
Массовый расход |
от 6 до 120 кг/ч |
6: ± 0,5 % от ИЗ |
1 |
|
Прокачка масла |
Объемный расход |
от 10 до 140 л/мин |
у: ± 3,0 % от ВП |
1 |
|
Давление (избыточное) масла |
Избыточное давление |
от 0 до 1,0 МПа |
у: ± 1,0 % от ВП |
2 |
|
Давление (избыточное) топ лива |
от 0 до 0,6 МПа |
у: ± 0,5 % от ВП |
2 | |
|
Давление (избыточное) охлаждающей жидкости |
от 0 до 0,6 МПа |
у: ± 1,0 % от ВП |
2 | |
|
Давление (абсолютное) воздуха на входе в двигатель или перед агрегатом наддува |
Абсолютное давление |
от 0 до 0,16 МПа |
у: ± 0,5 % от ВП |
1 |
|
Давление (абсолютное) воздуха за агрегатом наддува |
от 0 до 0,4 МПа |
у: ± 0,5 % от ВП |
1 | |
|
Давление (абсолютное) воздуха во входном коллекторе |
от 0 до 0,4 МПа |
у: ± 0,5 % от ВП |
1 | |
|
Температура масла |
Температура |
от -40 °С до +150 °С |
у: ± 1,5 % от ВП |
2 |
|
Температура топлива |
от -40 °С до +100 °С |
у: ± 0,75 % от ВП |
2 | |
|
Температура воздуха на входе в двигатель или перед агрегатом наддува |
от -40 °С до +80 °С |
у: ± 1,5 % от ВП |
1 | |
|
Температура воздуха за агрегатом наддува |
от -40 °С до +200 °С |
у: ± 1,5 % от ВП |
1 | |
|
Температура воздуха во входном коллекторе |
от -40 °С до +150 °С |
у: ± 1,5 % от ВП |
4 | |
|
Температура отработанных газов |
от -40 °С до +1000 °С |
у: ± 1,5 % от ВП |
4 | |
|
Температура головок цилиндра |
от -40 °С до +250 °С |
у: ± 1,5 % от ВП |
1 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Температура корпуса генератора |
Температура |
от -40 °С до +200 °С |
у: ± 1,5 % от ВП |
1 |
|
СКЗ виброскорости в контрольной точке корпуса двигателя |
Виброскорость |
от 2 до 100 мм/с |
у: ± 20 % от ВП |
6 |
|
Напряжение постоянного тока на клеммах генератора |
Напряжение постоянного тока |
от 0 до 40 В |
у: ± 2,0 % от ВП |
2 |
|
Сила постоянного тока генератора |
Сила постоянного тока |
от 0 до 150 А |
у: ± 2,0 % от ВП |
2 |
|
Атмосферное давление воздуха в испытательном боксе |
Абсолютное давление |
от 93 до 104 кПа (от 700 до 780 мм рт. ст.) |
Д: ± 0,67 гПа (± 0,5 мм рт. ст.) |
1 |
|
Температура воздуха в испытательном боксе |
Температура |
от -40 °С до +50 °С |
Д: ± 1,6 °С |
1 |
|
Относительная влажность воздуха в испытательном боксе |
Относительная влажность |
от 0 до 98 % |
Д: ± 2,0 % |
1 |
Примечания:
ВП - верхний предел измерения;
ИЗ - измеряемое значение;
Y - приведенная погрешность, %;
-
6 - относительная погрешность, %;
Д - абсолютная погрешность в единицах измеряемой величины;
-
7 * - МБДА.2761.0301.000 ФО;
-
8 ** - МБДА.2761.0302.000 ФО.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВт не более: |
2 |
|
Габаритные размеры составных частей, мм, (ширинахвысотахглубина), не более: | |
|
- стойка приборная |
600х2110х800 |
|
- шкаф коммутационный |
1200x2110x400 |
|
Масса составных частей, кг, не более: | |
|
- стойка приборная |
255 |
|
- шкаф коммутационный |
105 |
|
Условия эксплуатации: | |
|
- температура воздуха, °С |
от 10 до 30 |
|
- относительная влажность воздуха при температуре +25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Продолжение таблицы 3
|
Показатели надежности: | |
|
Средняя наработка на отказ, часов |
5000 |
|
Вероятность безотказной работы систем в течение сеанса измерений максимальной продолжительностью 8 часов |
0,9984 |
