Принцип действия СУ основан на передаче параметров электрических сигналов (напряжение постоянного тока, сила постоянного тока) с выходов первичных измерительных преобразователей (ПИП) через нормализаторы и блоки гальванической развязки в измерительные модули, с преобразованием в этих модулях параметров электрических сигналов в цифровую форму и дальнейшей передачей через локальную вычислительную сеть (ЛВС) для обработки и регистрации средствами вычислительной техники.

СУ входит в состав «Автоматизированной системы управления испытаниями и технологическими системами, сбора и обработки информации».

Конструктивно СУ состоит из:

— ПИП, установленных в каналах управления нагревом;

• — кабелей для передачи сигналов от ПИП;

• — шкафа СУ, в которой установлены аппаратных средства гальванической развязки и нормализации сигналов для подачи на измерительные модули;

• — стойки СУ, в которой установлены шасси NI cRIO-9145 с измерительными модулями NI 9205, коммутатор ЛВС;

и использует общие с другими подсистемами «Автоматизированной системы управления испытаниями и технологическими системами, сбора и обработки информации»:

• — контроллер NI сRЮ-9030 для управления шасси NI cRIO-9145;

• — восемь установленных в пультовой рабочих мест операторов на основе PromPC;

• — рабочую станцию системного оператора.

Функционально СУ включает в себя следующие измерительные каналы (ИК):

— ИК напряжения постоянного тока в диапазоне от 0 до 900 В;

— ИК силы постоянного тока в диапазоне от 0 до 5000 А;

— ИК напряжения постоянного тока в диапазоне от 0 до 20 В.

ИК напряжения постоянного тока в диапазоне от 0 до 900 В

Двадцать четыре ИК этого типа реализуются ПИП «CV3-1000», блоками гальванической развязки МЕ-116 и модулями NI 9205, установленными в слоты 1 и 2 шасси NI cRIO-9145. Каждый ИК данного типа работает следующим образом. Напряжение постоянного тока преобразуется ПИП CV3-1000 в сигнал в форме напряжения постоянного тока, и с выхода ПИП подаётся через кабель на вход блока гальванической развязки МЕ-116, а с выхода последнего - на вход измерительного модуля NI 9205, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов до 5000 Гц. Отсчёты в цифровой форме контроллером NI cRIO-9030 шасси NI cRIO-9145, в котором установлен модуль NI 9205, под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на PromPC рабочего места оператора для регистрации, обработки и отображения.

ИК силы постоянного тока в диапазоне от 0 до 5000 А

Двадцать четыре ИК данной группы реализуются ПИП «75ШИС 5кА», блоками гальванической развязки GSU-0.1 и модулями NI 9205, установленными в слоты 3 и 4 шасси NI cRIO-9145. Каждый ИК данного типа работает следующим образом. Сила постоянного тока преобразуется ПИП 75ШИС в сигнал в форме напряжения постоянного тока, и с выхода ПИП подаётся через кабель на вход блока гальванической развязки GSU-0.1, а с выхода последнего -на вход измерительного модуля NI 9205, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов до 5000 Гц. Отсчёты в цифровой форме контроллером NI cRIO-9030 шасси NI cRIO-9145, в котором установлен модуль NI 9205, под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на PromPC рабочего места оператора для регистрации, обработки и отображения.

ИК напряжения постоянного тока в диапазоне от 0 до 20 В

Двенадцать ИК данной группы реализуются ПИП в виде делителей напряжения, установленных в выходных цепях каналов управления нагревом, блоками гальванической развязки МЕ-116 и модулем NI 9205, установленным в слот 5 шасси NI cRIO-9145. Каждый ИК данного типа работает следующим образом. Сигнал в форме напряжения постоянного тока поступает на делитель напряжения и далее в форме напряжения постоянного тока подаётся через кабель на вход блока гальванической развязки МЕ-116, а с выхода последнего - на вход измерительного модуля NI 9205, который выполняет аналого-цифровое преобразование напряжения с частотой взятия отсчётов 100 Гц. Отсчёты в цифровой форме контроллером NI cRIO-9030 шасси NI cRIO-9145, в котором установлен модуль NI 9205, под управлением плагина «Плагин разбора Udp пакета (2634)» программы «Recorder» передаются через ЛВС на PromPC рабочего места оператора для регистрации, обработки и отображения.

Общий вид составных частей СУ представлен на рисунках 1 - 11. Место расположения знака утверждения типа показано на рисунке 1.

Заводская маркировка на стойку наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение компонента системы (рисунок 9).

Защита от несанкционированного доступа к компонентам СУ обеспечивается:

- ограничением доступа к месту установки системы;

- закрытием стойки СУ специальным замком (рисунок 2).

Нанесение знака поверки на средство измерений не предусмотрено.

Место нанесения знака утверждения типа

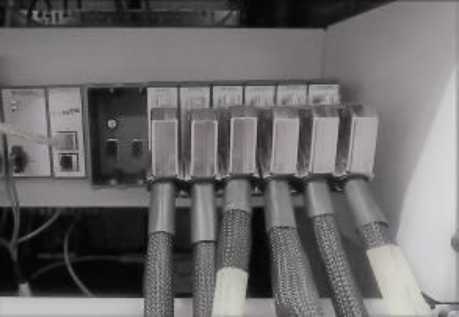

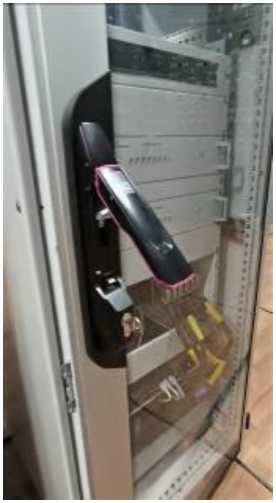

Рисунок 2 - Стойка СУ. Замок двери

Место нанесения заводского номера

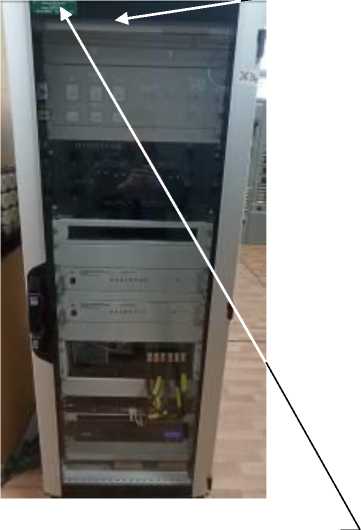

Рисунок 1 - Стойка СУ. Общий вид

Рисунок 3 - Шасси NI cRIO-9145 с измеритель

ными модулями NI 9205

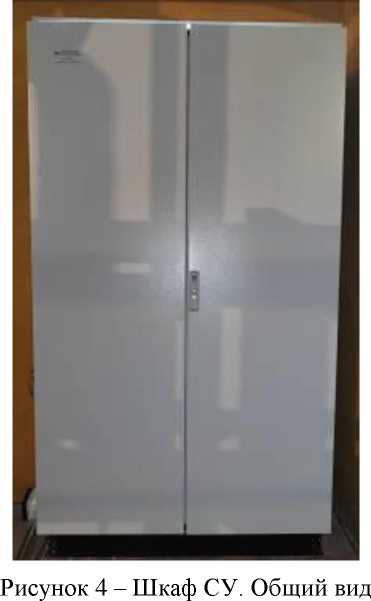

Рисунок 4 - Шкаф СУ. Общий вид

Рисунок 5 - Модуль гальванической развязки

МЕ-116

Рисунок 7 - Первичные измерительные преобразователи CV3-1000

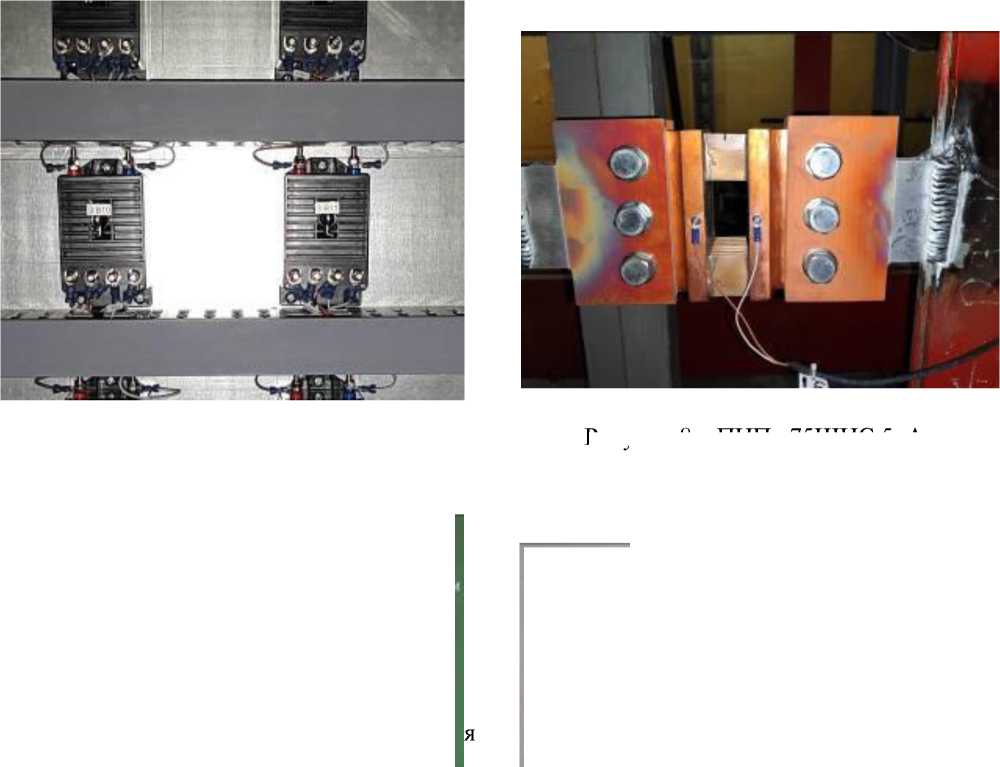

Рисунок 8 - ПИП «75ШИС 5кА»

Автоматизированная система управления испытаниями и технологическими системами, сбора и обработки информации

БЛИЖ 401202.300.634

Система управления нагревом с измерительными каналами энергетических параметров

БЛИЖ.401202.013.634

3mN^.OO1 Год lenycx a2B21

Стойка СУ

БЛИЖ 423819 006.010

Зав М» 263402 Год вкхтуска 2021

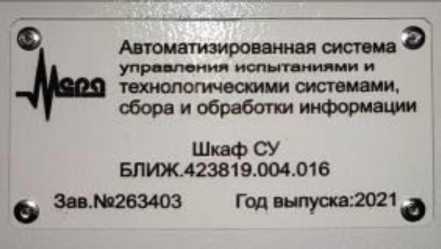

Рисунок 10 - Шкаф СУ. Маркировка заводская

Рисунок 11 - Рабочие места операторов

приведена в таблице 4.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
