Номер по Госреестру СИ: 80279-20
80279-20 Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
( )
Назначение средства измерений:
Система автоматизированная измерения и обработки параметров «ПАРУС-МС» (далее
- АИС «ПАРУС-МС») предназначена для измерений давления абсолютного газообразных сред, напряжения постоянного тока в диапазоне от 0 до 10 В, напряжения постоянного тока, частоты периодического сигнала, а также регистрации и обработки указанных параметров специального препарирования двигательной установки ПД-14 в составе самолёта МС-21.

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 1

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 2

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 3

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 4

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 5

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 6

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 7

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 8

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 9

Внешний вид.
Система автоматизированная измерения и обработки параметров "ПАРУС-МС"
Рисунок № 10
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в Таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
scales.dll |
|
Номер версии (идентификационный номер) ПО |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
|
Алгоритм вычисления идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол измерительной в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе автоматизированной измерения и обработки параметров «ПАРУС-МС»ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 -10-8 до 1 - 103 Па
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частот.
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
Поверка
Поверкаосуществляется по документу БЛИЖ.401202.300.408 МП «Государственная система обеспечения единства измерений. Система автоматизированная измерения и обработки параметров «ПАРУС-МС». Методика поверки», утвержденному ФГУП «ВНИИМС» 12.08.2020 г.
Основные средства поверки:
-
- калибратор процессов документирующий Fluke 753 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49876-12):
-
- барометр рабочий сетевой БРС-1М-2 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16006-97),
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Акционерное общество «Научно-производственный центр «МЕРА»(АО «НПЦ «МЕРА»)
ИНН 5018085734
Адрес: 141080, Россия, Московская обл., г. Королев, ул. Горького, д. 12, пом. VIII, ком.3
Телефон: (495) 783-71-59
E-mail: common@nppmera.ru, info@nppmera.ru
Заявитель
Общество с ограниченной ответственностью «Научно-внедренческий центр«НавгеоТест» (ООО «НВЦ «НавгеоТест»)
ИНН 5029102156
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова, д. 2
Телефон: +7(495)926-07-50
E-mail: navgeotest@yandex.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная 46
Телефон: (495) 437-99-79
Е-mail: office@vniims.ru
Принцип действия АИС «ПАРУС-МС» основан на преобразовании физических величин, измеряемых первичными измерительными преобразователями (ПИП) (давления, напряжения постоянного тока, частоты периодического сигнала) в электрические сигналы, с последующим преобразованием, нормализацией и передачей их по соединительным компонентам в измерительные модули комплексов измерительных малогабаритных М1С-1150Р, MIC-140, MIC-170 для цифрового преобразования и регистрации измеренных физических величин средствами вычислительной техники.
Конструктивно АИС «ПАРУС-МС» состоит из измерителей давления многоканальных MIC-170, комплексов измерительных малогабаритных М1С-1150Р, MIC-140, расположенных в гондоле двигателя летательного аппарата (ЛА), а также коробки кроссировочной РПГ-08А, оборудования коммутационного MDU-812Н и стойки измерительной, в которой установлены PromPC Axiomtek tBOX321-870-FL и сетевой коммутатор MOXA TN-5518, расположенных в грузовом отсеке ЛА.
Функционально АИС «ПАРУС-МС» включает в себя измерительные каналы (ИК), разделенные на две группы.
Первая: ИК физических параметров, основанные на преобразовании измеряемой величины в электрические сигналы с их последующим измерением.
К данной группе относятся ИК давления абсолютного газообразных сред.
Вторая: ИК физических параметров, состоящих только из ИК электрических величин, соответствие значений которых значениям физических параметров будет при дальнейшем использовании АИС «ПАРУС-МС» задаваться градуировочными характеристиками ПИП.
К этой группе относятся:
ИК напряжения постоянного тока в диапазоне от 0 до 10 В;
ИК напряжения постоянного тока;
ИК частоты периодического сигнала.
Принцип действия ИК:
-
- давления абсолютного газообразных сред основан на преобразовании давления ПИП, находящимися внутри MIC-170, в электрические сигналы, их оцифровке с учетом калибровочных характеристик и данных балансировки и передачи в виде цифровых кодов через оборудование коммутационное МРи-812Н и сетевой коммутатор MOXA TN-5518 на PromPC Axi-omtek tBOX321-870-FL для регистрации и отображения;
-
- напряжения постоянного тока в диапазоне от 0 до 10В основан на передаче измерительных сигналов на модули АЦП MS-142 в М1С-1150Р для преобразования в цифровой код с
последующей передачей через оборудование коммутационное MDU-812H и сетевой коммутатор MOXA TN-5518 на PromPC Axiomtek tBOX321-870-FL для регистрации и отображения
-
- напряжения постоянного тока основан на передаче измерительных сигналов на входы MIC-140 и далее, в виде цифрового кода, через оборудование коммутационное MDU-812H и сетевой коммутатор MOXA TN-5518 на PromPC Axiomtek tBOX321-870-FL для регистрации и отображения;
-
- частоты периодического сигнала основан на передаче измерительного сигнала через нормализатор МЕ-402 на модуль АЦП МS-451 в М1С-1150Р для преобразования в цифровой код с последующей передачей через оборудование коммутационное MDU-812Н и сетевой коммутатор MOXA TN-5518 на PromPC Axiomtek tBOX321-870-FL для регистрации и отображения.
Общий вид составных частей АИС «ПАРУС-МС» представлен на рисунках 1 - 11. Место расположения знака утверждения типа показано на рисунке 7.
Защита от несанкционированного доступа к компонентам АИС «ПАРУС-МС» обеспечивается:
-
- ограничением доступа к месту установки системы;
-
- наклеиванием наклейки пломбировочной (рисунок 10) на все компоненты системы.

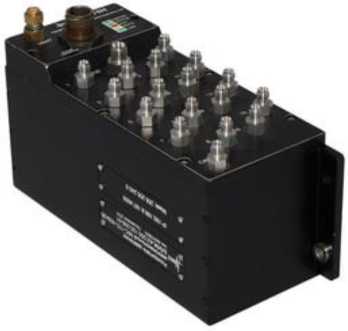

Рисунок 1 - Измеритель давления многоканальный MIC-170. Вид внешний

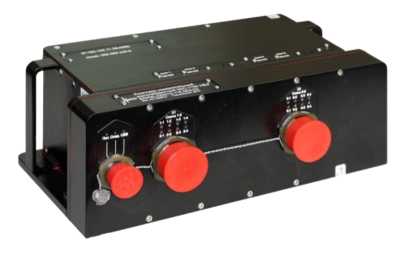

Рисунок 2 - Комплекс измерительный малогабаритный MIC-1150P. Вид внешний

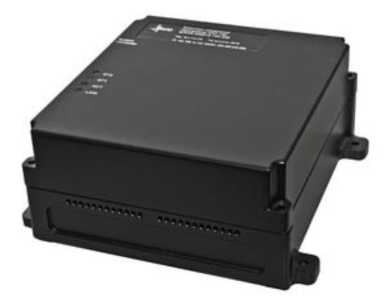

Рисунок 3 - Комплекс измерения температур Рисунок 4 - Нормализатор сигнала МЕ-402.
MIC-140. Вид внешний Вид внешний

Рисунок 5 - Коробка кроссировочная РПГ -08А. Вид внешний

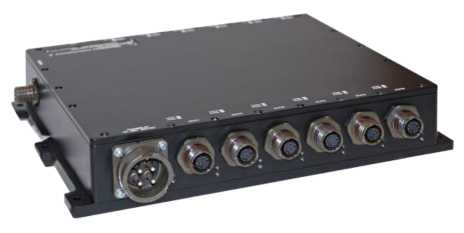

Рисунок 6 - Оборудование коммутационное
MDU-812H. Вид внешний

Место нанесения знака утверждения типа

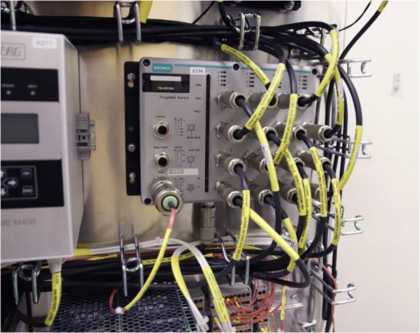

Рисунок 7 - Коммутатор сетевой
MOXA TN-5518. Вид внешний

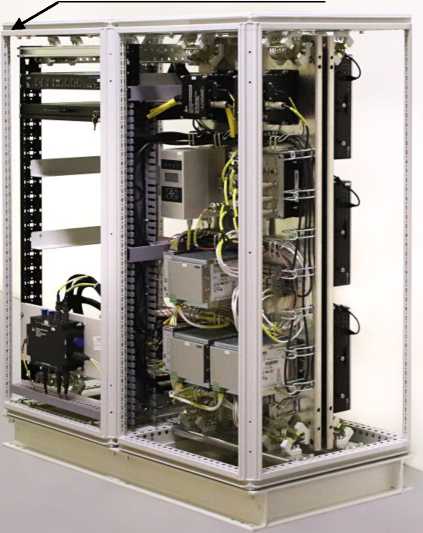

Рисунок 8 - Стойка измерительная.
Вид внешний

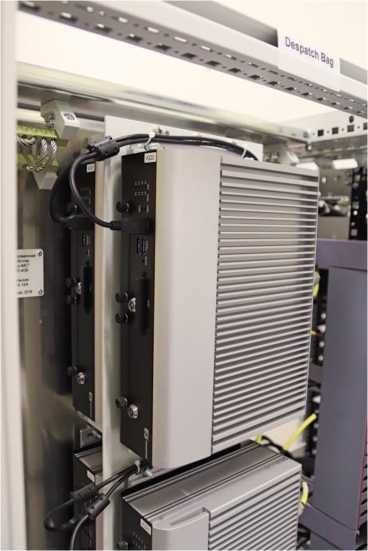

Рисунок 9 - PromPC Axiomtek tBOX321-870-FL.
Вид внешний

Рисунок 10 - Наклейка пломбировочная. Вид внешний

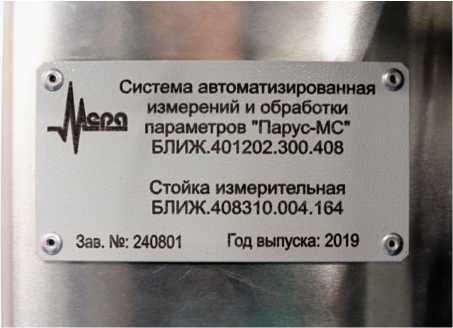

Рисунок 11 - Заводская маркировка. Вид внешний
приведена в таблице 4.
Таблица 4 -
|
Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) |
Обозначение |
Кол-во, шт/экз. |
|
Система автоматизированная измерения и обработки параметров «ПАРУС-МС», в том числе первичные и вторичные преобразователи:
|
БЛИЖ.401202.300.408 |
1 шт. |
|
(70294-18); -комплекс измерительный малогабаритный MIC-1150Р (63876-16). | ||
|
Программное обеспечение на CD-диске |
- |
1 шт. |
|
Руководство по эксплуатации |
БЛИЖ.401202.300.408 РЭ |
1 экз. |
|
Формуляр |
БЛИЖ.401202.300.408 ФО |
1 экз. |
|
Методика поверки |
БЛИЖ.401202.300.408 МП |
1 экз. |
Метрологические характеристики (МХ) АИС «ПАРУС-МС» приведены в таблице 2.
Таблица 2 - МХ ИК АИС «ПАРУС-МС»
|
Наименование характеристики |
Значение |
|
ИК давления абсолютного газообразных с |
ред |
|
Диапазон измерений давления абсолютного газообразных сред, кПа |
от 9,8 до 98,1 |
|
Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерений давления, % |
±0,4 |
|
Количество ИК (Параметры: Рвх1.1...1.7 ... Рвх8.1.. .8.7) |
56 |
|
Диапазон измерений давления абсолютного газообразных сред, кПа |
от 29,42 до 166,71 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений давления, % |
±0,4 |
|
Количество ИК (Параметры: Р2001 .Р2064) |
64 |
|
Диапазон измерений давления абсолютного газообразных сред, кПа |
от 29,42 до 274,59 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений давления, % |
±0,3 |
|
Количество ИК (Параметры: Р216 1...Р220 1) |
5 |
|
Диапазон измерений давления абсолютного газообразных сред, кПа |
от 29,42 до 166,71 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений давления, % |
±0,3 |
|
Количество ИК (Параметры: Р5322.Р5328) |
7 |
|
ИК напряжения постоянного тока в диапазоне от 0 до 10 В | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений напряжения постоянного тока, % |
±0,25 |
|
Количество ИК (Параметры: РК305... РК308) |
4 |
|
ИК напряжения постоянного тока | |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -1,889 до +6,138 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Количество ИК (Параметры: Т2065...Т2072) |
8 |
|
Диапазон измерений напряжения постоянного тока, мВ |
от -1,889 до +6,941 |
|
Пределы допускаемой приведенной (к ДИ) погрешности измерений напряжения постоянного тока, % |
±0,1 |
продолжение таблицы 2
|
Количество ИК (Параметры: Т251 1.Т255 1) |
5 |
|
Диапазон измерений напряжения постоянного тока, мВ |
от 0 до 29,129 |
|
Пределы допускаемой приведенной к ДИ погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Количество ИК (Параметр: ТК320.. .ТК322) |
3 |
|
ИК частоты периодического сигнала | |
|
Диапазон измерений частоты периодического сигнала, Гц |
от 450 до 4500,45 |
|
Пределы допускаемой относительной погрешности измерений частоты периодического сигнала, % |
±0,05 |
|
Количество ИК (Параметр: N1) |
1 |
|
Диапазон измерений частоты периодического сигнала, Гц |
от 229,775 до 7812,35 |
|
Пределы допускаемой относительной погрешности измерений частоты периодического сигнала, % |
±0,05 |
|
Количество ИК (Параметр: N2) |
1 |
Технические характеристики АИС «ПАРУС-МС» приведены в таблице 3.
Таблица 3 - Технические характеристики АИС «ПАРУС -МС»
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 18 до 36 |
|
Габаритные размеры составных частей средства измерений, мм, (высота х ширина х глуби- | |
|
на), не более: | |
|
Оборудование, размещаемое в гондоле двигателя ЛА: | |
|
-измеритель давления многоканальный MIC-170 (9 шт.) |
241 х 89 х 89 (каждый) |
|
-комплекс измерения температур MIC-140 (2 шт.) |
300 х 100 х 400 (каждый) |
|
-комплекс измерительный малогабаритный MIC-1150Р |
305 х 105 х 104 |
|
-оборудование коммутационное MDU-812H |
310 х 310 х 65 |
|
-коробка кроссировочная РПГ-08А |
152 х 150 х 83 |
|
Оборудование, размещаемое в грузовом отсеке ЛА: | |
|
-стойка измерительная |
2200 х 1200 х 400 |
|
-коммутатор Ethernet MOXA TN-5518 |
250 х 181.4 х 76.0 |
|
-PromPC Axiomtek tBOX321-870-FL |
288 х 211 х 85,7 |
|
-комплект кабелей |
600 х 600 х 800 |
|
Масса составных частей, кг, не более: | |
|
Оборудование, размещаемое в гондоле двигателя ЛА: | |
|
-измеритель давления многоканальный MIC-170 (9 шт.) |
3,5 (каждый) |
|
-комплекс измерения температур MIC-140 (2 шт.) |
11,0 (каждый) |
|
-комплекс измерительный малогабаритный MIC-1150Р |
2,0 |
|
-оборудование коммутационное MDU-812H |
2,0 |
|
-кросс-коробка РПГ-08А |
2,0 |
|
Оборудование, размещаемое в грузовом отсеке ЛА: | |
|
-стойка измерительная |
200,0 |
|
-коммутатор Ethernet Switch MOXA TN-5518 |
2,55 |
|
-PromPC Axiomtek tBOX321-870-FL |
6,5 |
|
-комплект кабелей |
68,0 |
продолжение таблицы 3
|
Условия эксплуатации: | |
|
Оборудование, размещаемое в грузовом отсеке: | |
|
- температура воздуха, °С |
от -30 до +50 |
|
- относительная влажность воздуха при температуре 50 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Оборудование, размещаемое в гондоле двигателя летательного | |
|
аппарата: | |
|
- температура воздуха, °С |
от -60 до +70 |
|
- относительная влажность воздуха при температуре 55 °С, % |
от 30 до 98 |
|
- атмосферное давление, кПа. |
от 11,6 до 106 |
|
- синусоидальная вибрация в диапазоне частот от 10 до 2000 Гц | |
|
с временем воздействия до 30 минут по каждой оси и амплиту- | |
|
дой ускорения, g |
от 0,5 до 20 |
|
- механический удар одиночного действия при длительности | |
|
ударного импульса 11 мс, g |
20 |
|
- механический удар многократного действия при длительно- | |
|
сти ударного импульса 11 мс и количестве ударов по каждой | |
|
оси до 18, g |
6 |
|
- линейное ускорение длительностью до 5 минут по каждой | |
|
оси, g |
10 |
